HD c частотой до 165 Гц, обладает расширенным функционалом

Евгений Рудометов

 >>    Часть 2

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Прежде, чем перейти к оценке скоростных возможностей монитора LF27F165L, необходимо сделать несколько замечаний. Дело в том, что результаты зависят не только от исследуемого девайса. Действительно, зависят они и от используемого в тестировании компьютера (системного блока), его архитектуры и установленных режимов работы, а также от выбранных интерфейсов и, конечно, от качества интерфейсных кабелей.

Исследование скоростных возможностей монитора LF27F165L осуществлялось с помощью высокопроизводительного игрового ноутбука Thunderobot 911 Plus G3. Выбор объясняется тем, что оба устройства относятся к одному бренду – Thunderobot. Таким образом они формируют единую компьютерную экосистему.

Информационная связь между обоими устройствами осуществлялась с помощью кабелей DP 1.2 и HDMI 1.4. К сожалению, комплектным кабелем воспользоваться не удалось, т. к. обе его вилки являются полноразмерными. В конструкции же указанного ноутбука вместо полноразмерной розетки DP присутствует Mini DP. Поэтому в тестировании был использован сторонний кабель DP (конечно, можно использовать и комплектный кабель, добавив к нему соответствующий переходник). Управление частотой обновления изображения монитора (кадровой частотой монитора) осуществлялось из соответствующего раздела Windows 11 Pro (рис. 9). На рис. 10 приведен скриншот встроенного экранного меню, в котором осуществляется выбор и установка параметров, определяющих работу монитора LF27F165L.

Рис. 9.  Установка частоты LF27F165L
            (кликнуть мышью для увеличения картинки)

Рис.10. Встроенное экранное меню LF27F165L
            (кликнуть мышью для увеличения картинки)

Конечно, успешно работала указанная компьютерная система и с кабелем HDMI. При этом, как и указано в документации LF27F165L, максимальное значение частоты обновления изображения было несколько меньше, чем в случае использования DP, хотя и высоким.

В процессе тестирования данного монитора с настольными компьютерами, в качестве которых использовались Intel NUC8i7INHJA и Intel NUC10i5FNKPA, были получены также очень высокие результаты. Действительно, обе указанные модели показали с кабелем DP — 165 Гц, с HDMI — 144 Гц, то есть предельные значения, заявленные производителем с учетом используемых интерфейсов. Очевидно, что современные модели NUC, созданные на основе новейших процессоров тех же классов, будут показывать результаты не слабее результатов, продемонстрированных их предшественниками в лице указанных устройств.

В заключение необходимо отметить, что в целом игровой монитор Thunderobot Silver Wing LF27F165L оставил положительное впечатление. Это устройство действительно является монитором очень высокого класса, способным удовлетворить потребности широкого круга любителей игр. Что касается выбора и использования видеопортов данного монитора, то геймерами и пользователям, нуждающимся в максимальных значениях частоты обновления изображения на экране монитора, очевидно, лучше воспользоваться DP. Именно с этим вариантом интерфейса они получат максимальные скоростные характеристики — до 165 Гц. Однако отдавая должное DP, следует еще раз напомнить, что и HDMI обеспечивает относительно высокую частоту обновления — до 144 Гц. Но все это достигается при выборе соответствующего компьютера, установки соответствующих режимов его работы и использовании качественных кабелей.

В дополнение к сказанному необходимо отметить, что этот монитор можно применять не только в качестве компонента мобильных или стационарных компьютерных систем. Действительно, его можно с успехом использовать в составе развлекательных комплексов, подключив к его входам, например, внешний TV-тюнер и/или медиаплеер (рис. 11).

Рис. 11. Подключение к монитору TV-тюнера и медиаплеер
             (кликнуть мышью для увеличения картинки)

Достоинства:

• частота обновления до 165 Гц,
• матрица с быстрым откликом,
• высокая яркость изображения,
• поддержка технологий улучшения изображения,
• режим с низкой интенсивностью синей компоненты,
• возможность портретного режима,
• наличие игровых настроек,
• два интерфейса видео (DP, HDMI).

Недостатки:

• неудобное расположение кнопок управления,
• отсутствие динамиков,
• краткая инструкция.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 1


Адрес этой статьи:

•  3.  Thunderobot LF27F165L: монитор для игр. / Rudometov.COM
  https://www.rudometov.com/thunderobot-lf27f165l-monitor-dlya-igr-1/

Сокращенные версии данной статьи:

• 1.  Экспресс-тест монитора Thunderobot LF27F165L. / Rudometov.COM
  https://www.rudometov.com/ekspress-test-monitora-thunderobot-lf27f165l/
• 2.  Игровой монитор Thunderobot Silver Wing LF27F165L. / “Вы и Ваш компьютер”. 2024, №2, с.24-27
• 4.  Thunderobot Silver Wing LF27F165L: идем на рекорд. / It-World.ru
  https://www.it-world.ru/tech/reviews/215406.html?lang=ru
• 5.  Thunderobot Silver Wing LF27F165L: идем на рекорд. / DZEN.ru
  https://dzen.ru/a/Zh6GPzZT7FHAM3o
• 6.  Thunderobot Silver Wing LF27F165L: идем на рекорд. / “IT-Expert”. 2024, №5, с.44-45
  https://www.it-world.ru/itexpert/341/
  В журнале  “IT-Expert” статья имеет наименование «Идем на рекорд».

В статье были использованы материалы:

• https://thunderobot

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов

 >>    Часть 1

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Игровой монитор Thunderobot Silver Wing LF27F165L оснащен 27-дюймовым экраном разрешением 1920 х 1080 пикселей. В изделии используется жидкокристаллическая (ЖК) матрица с быстрым откликом. Она гарантирует естественную цветопередачу без появления искажений и полный охват цветов. Светодиодная (LED) подсветка обеспечивает высокую яркость. Яркость дисплея — до 330 кд/м², контрастность изображения — до 1000:1 (динамическая контрастность — до 1 000 000 : 1). Широкие углы обзора матрицы гарантируют качественную картинку практически под любым углом, что обеспечивает хорошую видимость из любого угла комнаты. Матовая поверхность экрана исключает возникновение бликов. Глубина цвета — 8 бит.

Время отклика достигает 1 мс, частота обновления кадров в случае необходимости может быть увеличена до 165 Гц. Это обеспечивает четкость изображения в динамических  сценах без разрывов и смазывания (рис.4). Используемая высокоскоростная матрица позволяет эффективно использовать монитор в различных игровых сценариях. Ускоренное обновление картинки позволяет не только быстрее целиться, но и видеть соперника раньше, что может стать преимуществом в играх. Данный монитор подходит для игроков высокого уровня.

Рис. 4.  Картинки на экране LF27F165L при 60 и 165 Гц
            (кликнуть мышью для увеличения картинки)

Реализованная в мониторе LF27F165L технология Adaptive Sync точно координирует частоту FPS и частоту обновления экрана для того, чтобы уменьшить время отклика без сдвигов и разрывов изображения.

Отсутствие ШИМ (ШИМ — широтно-импульсная модуляция), обеспечиваемое за счет использования DC dimming подсветки, обеспечивает высокое качество картинки без мерцания. Это снижает утомляемость и позволяет пользоваться монитором на протяжении длительного времени.

Технология Low Blue Light эффективно уменьшает количество синего света в излучаемом цветовом диапазоне. Это обеспечивает защиту глаз и снижает утомляемость, особенно при длительной работе за монитором. Кроме того, это актуально в условиях низкой освещенности, что характерно для вечернего времени.

Из других особенностей следует упомянуть поддержку технологий AMD FreeSync и Nvidia G-Sync Compatible, увеличение яркости в тенях, экранный прицел, счетчик кадровой частоты, таймер, повышение четкости в движении (вставка черного кадра) и др.

Управление монитором осуществляется пятью клавишами. Они расположены на задней панели монитора вблизи правой грани корпуса монитора (на рис 5 они обозначены красно-желтым контуром). При этом нижняя клавиша — это клавиша включения/выключения устройства. На передней панели монитора, справа внизу, находится индикатор питания. Он синий в режиме работы, красный в режиме ожидания и не горит, когда монитор выключен. С помощью остальных четырех клавиш осуществляется вызов на экран монитора меню выбора активного видеопорта, а также экранное меню установки параметров, определяющих работу монитора.

Что же касается расположения данных клавиш, то выбранное конструкторами монитора решение нельзя назвать удачным, так как настройку режимов монитора приходится осуществлять, по сути, на ощупь. Пожалуй, размещение этих пяти элементов управления на передней панели было бы более комфортным вариантом для пользователей. Еще лучше — настройка средствами компьютера или с помощью пульта дистанционного управления. Однако эти возможности в конструкции данного монитора, увы, не предусмотрены.

Подключение внешних устройств к монитору производится посредством видеопортов. Они расположены в нижнем торце корпуса монитора (рис. 6). Здесь же расположены разъемы аудио и электропитания. Доступ к портам и разъемам облегчается, если убрать съемную, по сути, декоративную пластиковую пластину (она на рис. 5 обозначена желтым контуром). Снимается и устанавливается она легко.

Рис. 5.  Задняя панель монитора LF27F165L
            (кликнуть мышью для увеличения картинки)

Рис. 6.  Порты и разъемы монитора LF27F165L
            (кликнуть мышью для увеличения картинки)

Очевидно, что любой монитор нуждается в достаточном и качественном энергопитании. Необходимое энергопитание монитора LF27F165L осуществляется от сети переменного тока через комплектный адаптер (рис. 1, рис. 7). Этот адаптер рассчитан на работу при входном напряжении 100—240 В, 50/60 Гц. Он обеспечивает на выходе до 48 Вт постоянного тока: напряжение — 12 В, ток — до 4 А. Согласно спецификациям LF27F165L максимальная потребляемая мощность данного монитора в рабочем режиме составляет 45 Вт, а в режиме сна — менее 0,5 Вт, в выключенном состоянии — менее 0,3 Вт.

Рис. 7.  Адаптер питания LF27F165L
            (кликнуть мышью для увеличения картинки)

Рассматривая особенности архитектуры монитора LF27F165L, необходимо отметить, что встроенных динамиков у монитора нет. Это обстоятельство, конечно, нельзя назвать достоинством указанной модели. Но у данного монитора есть аудиоразъем 3,5 мм (рис. 6). К данному разъему можно подключить аудиогарнитуру, например, Thunderobot H31. Подключение этой или аналогичной модели гарнитуры обеспечивает качественное индивидуальное прослушивание аудиокомпоненты поступающего в монитор сигнала. А любители громкого звука к этому разъему могут подключить активную звуковую колонку или даже внешний усилитель низких частот с соответствующей мощной акустической системой.

Что же касается видеосигнала, то он в монитор LF27F165L подается через соответствующие порты (рис. 6): либо через DisplayPort версии 1.2 (DP 1.2), либо через HDMI версии 1.4. Кстати, для подключения монитора к компьютеру в составе комплекта поставляется 1,5 м кабель DP 1.2. Необходимо отметить, что кабели DP этого стандарта имеют максимальную пропускную способность 17,28 Гбит/с, то есть больше, чем требуется для реализации заявленных характеристик монитора LF27F165L. Такой кабель благодаря значительному запасу по пропускной способности, как показало тестирование, позволяет устойчиво передавать поток 1080р (Full HD) с частотой обновления изображения до 165 Гц.

Рис. 8.  Подключение LF27F165L к компьютеру
            (кликнуть мышью для увеличения картинки)

В следующей части  данной статьи — результаты тестирования монитора LF27F165L

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 3


Евгений Рудометов

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Для сектора игровых мобильных и стационарных компьютерных систем соответствующие варианты мониторов выпускают многие производители. Свои варианты предлагает и такая известная на российском рынке компания, как Haier. В качестве примера можно привести игровой монитор Thunderobot Silver Wing LF27F165L. Данная модель снабжена 27-дюймовой матрицей с разрешением Full HD и частотой обновления изображения до 165 Гц. В дополнение к этому данное изделие обладает расширенным функционалом, существенно увеличивающим возможности геймеров в современных играх.

Игровой монитор Thunderobot Silver Wing LF27F165L (далее — монитор LF27F165L) поставляется в коробке из плотного картона светло-коричневого цвета (рис. 1). На ее поверхности размещены логотип, наименования бренда и серии, а также традиционные эмблемы условий транспортировки, хранения и утилизации. Данная коробка снабжена небольшой пластиковой ручкой. Это повышает удобство переноски комплекта монитора, особенно учитывая его солидный вес, составляющий почти 10 кг, а также значительные габариты упаковки.

В комплект поставки указанного устройства входят (рис. 1 - рис. 3):

• монитор LF27F165L,
• подставка,
• основание,
• адаптер питания 48 Вт, обеспечивающий на выходе 12 В и ток до 4 А,
• электрический кабель для адаптера с вилкой европейского стандарта,
• кабель Display Port 1,5 м с полноразмерными вилками,
• шпильки для крепления VESA,
• краткое руководство пользователя,
• гарантийный талон.

Рис. 1.  Комплект монитора LF27F165L
            (кликнуть мышью для увеличения картинки)

Рис. 2.  Список компонентов комплекта

Сборка и подключение игрового монитора LF27F165L осуществляется без использования каких-либо инструментов. Изделие выполнено в безрамочном дизайне (трехсторонний). Подставка и основание, входящие в комплект, обеспечивают устойчивое положение монитора на столе и предусматривают возможность регулировки высоты и изменение угла наклона и поворота. Действительно, конструкция предусматривает регулировку по высоте в диапазоне 90 мм, поворот влево-вправо на 45 градусов, изменение угла наклона от -5 до +15 градусов. Регулируемый стенд монитора позволяет удобно настроить рабочее место под различные сценарии использования. Возможен также поворот экрана на 90 градусов, что позволяет показвать картинки на экране в «портретном режиме». А еще конструкция монитора допускает возможность его фиксации на стене при помощи кронштейна VESA 75 х 75 мм.

Внешний вид монитора приведен на рис. 3, основные параметры представлены в таблице 1.

Рис. 3.  Внешний вид монитора LF27F165L

Таблица 1. Основные технические характеристики
монитора LF27F165L

В следующей части  данной статьи — о технологиях и конструкции монитора

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 2


Евгений Рудометов



(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Проводная игровая аудиогарнитура H31 (далее — гарнитура H31) поставляется в относительно небольшой картонной коробке (рис. 1). На ее поверхности традиционно размещены логотип, наименования бренда и модели, а также некоторые ее характеристики.

Рис. 1.  Коробка с комплектом гарнитуры H31
            (кликнуть мышью для увеличения картинки)

В состав комплекта входят (рис. 2, рис. 3):

• тщательно упакованная аудиогарнитура H31 (рис. 2),
• краткое руководство пользователя,
• гарантийный талон.

Рис. 2.  Упакованная гарнитура H31
            (кликнуть мышью для увеличения картинки)

Рис. 3.  Комплект гарнитуры H31
            (кликнуть мышью для увеличения картинки)

Гарнитура H31 подходит к ноутбукам и десктопам с портами USB 1.1 / USB2.0 / USB 3.0. Подключается к компьютеру через его порт USB. Поддерживается операционными системами Windows XP/Vista/7/8/10/11. С этими операционными системами (ОС) поиск и установка специального драйвера силами пользователя не требуется, так как все необходимые действия выполняются самой ОС.

Внешний вид гарнитуры H31 представлен на рис. 4, основные параметры приведены в таблице 1.

Рис. 4.  Гарнитура H31
            (кликнуть мышью для увеличения картинки)

Таблица 1. Основные параметры гарнитуры H31

В аппаратно-программных средствах гарнитуры H31 специалисты реализовали технологию виртуального объемного звука 7.1. Эта технология обеспечивает в наушниках «объемный звук, который автоматически отсекает шум и отвлекающие факторы». Это помогает геймеру определить местонахождение противника и повысить шансы на успех в игре.

Для усиления внешнего эффекта они добавили многоцветную динамическую подсветку «Breathing». Эта подсветка, действительно, симпатична и создает особую игровую обстановку.

Адаптивная конструкция гарнитуры H31 имеет плавающее оголовье для комфортной посадки без лишнего давления. При этом звуковые драйверы диаметром 50 мм обеспечивают хороший звук. Дополненные мягкими амбушюрами они обеспечивают комфорт пользователю даже при длительном использовании данного устройства.

Гарнитура H31 дополнена чувствительным микрофоном с шумоподавлением. Этот микрофон снабжен гибким креплением, благодаря чему можно быстро и удобно настроить его под себя. Остается добавить, что микрофон снабжен внутренним светодиодом, что не только красиво, но и удобно. Особенно удобен подсвеченный микрофон в условиях низкой освещенности.

С элементами гарнитуры H31 можно ознакомиться на рис. 5.

Рис. 5.  Комплект гарнитуры H31
            (кликнуть мышью для увеличения картинки)

В заключение необходимо добавить, что пользоваться аудиогарнитурой Thunderobot H31 удобно не только в играх, но и в программных приложениях, работа которых требует голосового общения. В качестве примеров можно привести Skype, Telegram, WhatsApp. С подобными приложениями аудиогарнитуры являются полезными и востребованными инструментами.

Адрес этой статьи:

•  2.  Thunderobot H31: гарнитура для игр. / Rudometov.COM
  https://www.rudometov.com/thunderobot-h31-garnitura-dlya-igr/

Сокращенная версия данной статьи:

• 1.  Игровая гарнитура Thunderobot H31. / “Компьютер Mouse”. 2024, №2, с.9-10

В статье были использованы материалы:

• https://thunderobot.ru



(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)


Евгений Рудометов

 >>    Часть 2

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Для управления энергопотреблением мыши ML702 на аппаратном уровне в ее конструкции предусмотрен миниатюрный переключатель питания. Он расположен на нижней поверхности (рис. 5). Этот переключатель имеет три положения:

• правое положение — мышка включена и подсветка включена,
• среднее положение — мышка включена, а подсветка выключена,
• левое положение — полное выключение мыши.

Рис. 6. Элементы мыши ML702
           (кликнуть мышью для увеличения картинки)

Остается добавить, что пользоваться мышью удобно не только в играх, но и при выполнении обычных компьютерных приложений, примером которых являются Microsoft Office, Adobe Photoshop и т.п. Кстати, как оказалось, мышь не теряет работоспособности на полированной поверхности стола. Это бывает удобно, хотя, конечно, все-таки в качестве рабочей поверхности много удобнее и надежнее использовать традиционные компьютерные коврики.

А еще, рассматривая особенности данного устройства, необходимо отметить, что мышь ML702 обладает сравнительно большим радиусом действия. Как утверждает производитель и как подтвердило тестирование, комплект мыши с приемником действительно способен обеспечить большой радиус действия, достигающий 10 м.

В заключение следует отметить, что указанная мышь может быть полезной не только геймерам, но и для широкого круга пользователей мобильных и стационарных ПК. Более того, благодаря большому радиусу действия она может быть удобна еще и, например, в качестве элемента управления стационарным мультимедийным комплексом. Такой комплекс может быть построен на основе настольного или даже мобильного компьютера, большого дисплея высокого разрешения, мощного усилителя низких частот (УНЧ) и соответствующей акустической системы. Однако эта тема уже других статей, и возможно она будет продолжена в будущих публикациях.

Достоинства:

• симметричный дизайн,
• беспроводной и проводной интерфейсы,
• семь программируемых элементов управления,
• семь уровней разрешения с семью цветами подсветки,
• наличие встроенного аккумулятора,
• индикация текущего заряда,
• большой радиус действия,
• поддержка разными версиями ОС,
• не требуется специальный драйвер.

Недостатки:

• не выявлено в процессе краткого тестирования.


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 1

Адрес этой статьи:

•  2.  Thunderobot ML702: мышка для игр. / Rudometov.COM
  https://www.rudometov.com/thunderobot-ml702-myishka-dlya-igr-1/

Сокращенная версия данной статьи:

• 1.  Игровая мышь Thunderobot ML702. / “Компьютер Mouse”. 2024, №2, с.6-8

В статье были использованы материалы:

• https://thunderobot.ru

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов

 >>    Часть 1

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Дизайн корпуса мыши ML702 — симметричный. Это позволяет успешно пользоваться устройством как правой, так и левой рукой. Материал корпуса мыши — Soft-touch пластик. Цвет подсветки — RGB. Данная модель имеет семь программируемых элементов управления (кнопок). Это позволяет настраивать/перестраивать устройство под конкретные задачи для эффективного их решения.

Передача данных между мышью ML702 и управляемым с ее помощью компьютером осуществляется двумя способами. Первый — беспроводной способ по радиоканалу 2,4 ГГц через комплектный миниатюрный USB-приемник. Второй — проводной способ через комплектный съемный 1,6-метровый кабель USB. При этом к мыши — USB-C, к компьютеру — USB-A с поддержкой USB 2 / USB 3. Максимальная частота опроса USB-шины составляет 1000 Гц.

Производитель сообщает, что мышь ML702 создана на основе чипа Pixart PAW 3104. Этот высокопроизводительный чип, используемый в схемотехнике ряда современных моделей мышей, поддерживает семь уровней настройки оптического разрешения. При этом максимальное значение этого параметра достигает 8000 dpi. Очевидно, что возможность выбора оптимального оптического разрешения повышает возможности и комфорт использования мыши. Очевидно, что использование высоких значений dpi позволяет повысить точность позиционирования курсора. Это важно, например, во многих играх, а также в большинстве графических приложений.

Остается добавить, что переключение уровней разрешения осуществляется с помощью специальной кнопки. Она расположена на верхней поверхности мыши (рис. 2 – рис. 4, рис. 6). Для удобства пользователей эта операция сопровождается соответствующим изменением цвета подсветки. Связь значений DPI и цветов подсветки показана в таблице 2.

Таблица 2. Значения DPI и цвета подсветки

Конечно, внутренние компоненты мыши требуют адекватного энергопитания, а оно в автономном режиме работы осуществляется от встроенного аккумулятора емкостью 1000 мА*ч. При этом за текущим уровнем заряда можно следить с помощью специального индикатора. Этот индикатор, расположенный на верхней поверхности мыши, представлен четырьмя светодиодами (рис. 4). Анализ показаний очень прост: больше горящих светодиодов — выше уровень текущего заряда.

Рис. 4. Индикаторные светодиоды мыши ML702
           (кликнуть мышью для увеличения картинки)

Восполнение энергии аккумулятора осуществляется от порта USB 3 или USB 2 с помощью комплектного кабеля (рис. 1). Этот кабель подключается вилкой USB-A к порту USB 3 / USB 2 компьютера или подходящего зарядного устройства, другим — к мыши, имеющей в переднем торце соответствующий разъем типа USB-C (рис. 5). При этом во время выполнения зарядки встроенного аккумулятора мышью можно пользоваться по ее прямому назначению. Но это производится уже в проводном режиме.

Конечно, для пользователей важно, что возможность использования проводного режима позволяет продолжить игру/работу даже при полном разряде внутреннего аккумулятора.

Рис. 5. Разъем мыши ML702

В следующей части  данной статьи — об управлении энергопотреблением мыши и краткое заключение


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 3


Евгений Рудометов



(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Со времени разработки первой компьютерной мыши (мышки), созданной и продемонстрированной еще в первой половине шестидесятых годов Дугласом Энгельбартом (Douglas Engelbart), ее многочисленные потомки подверглись многократным модернизациям.

Первая компьютерная мышь
(кликнуть мышью для увеличения картинки)

В результате эволюции чисто механические и нередко весьма громоздкие и сравнительно массивные варианты мышей были постепенно вытеснены компактными оптическими моделями. Благодаря использованию более совершенных материалов и электронных элементов уменьшился вес данных устройств, конструкторы и дизайнеры сделали их удобнее для выполнения различных компьютерных задач. Но главное — оптические мыши отличаются от своих многочисленных предшественников более высокими показателями надежности, разрешения, точности позиционирования.

Конечно, в процессе эволюции мышей менялись и их интерфейсы. Освоив сначала мегагерцевые, а спустя короткое время и гигагерцевые радиодиапазоны, оптические мыши постепенно стали приобретать автономность, что значительно повысило удобство их использования.

Все это в совокупности с новейшими эргономическими разработками и перспективными технологиями сделали эти компактные устройства управления компьютерами очень удобными и надежными. И это, конечно, способствовало росту их популярности среди многочисленных обладателей мобильных и стационарных компьютерных систем.

Как пример интересной модели, можно привести игровую мышь Thunderobot ML702. Эта модель представлена рынку игровых аксессуаров компанией Haier, которая уже хорошо известна российским геймерам. Формально эту игровую модель данная компания позиционирует как беспроводную. Однако, как следует из описания этой мыши и подтверждается ее тестированием, по факту она является моделью с двумя интерфейсами. Это, кстати, только расширяет ее функциональность и повышает ее потребительскую ценность в глазах потенциальных пользователей.

Итак, мышь Thunderobot ML702 (далее — мышь ML702) поставляется в небольшой картонной коробке. На ее поверхности традиционно для аксессуаров Thunderobot размещены: изображение логотипа, наименования бренда и модели, а также некоторые характеристики изделия. Внутри этой коробки — пластиковый контейнер с тщательно упакованными компонентами комплекта.

Рис. 1. Коробка с комплектом мыши ML702
           (кликнуть мышью для увеличения картинки)

В состав этого комплекта входят (рис. 2):

• мышь ML702,
• USB приемник,
• кабель с вилками USB,
• краткое руководство пользователя,
• гарантийный талон.

Рис. 2. Комплект мыши ML702
           (кликнуть мышью для увеличения картинки)

Мышь ML702 поддерживается операционными системами Windows XP/Vista/7/8/10/11. С этими операционными системами (ОС) поиск и установка специального драйвера силами пользователя не требуется, так как все необходимые действия выполняются самой ОС.

Внешний вид мыши ML702 представлен на рис. 3, основные параметры приведены в таблице 1.

Рис. 2. Мышь ML702
           (кликнуть мышью для увеличения картинки)

Таблица 1. Основные параметры мыши ML702

В следующей части  данной статьи — о конструктивных особенностях и некоторых технологиях, реализованных в конструкции мыши ML702



(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 2


Евгений Рудометов


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Игровой монитор Thunderobot Silver Wing LF27F165L относится к моделям серии Silver Wing (далее — монитор LF27F165L). Снабжен 27-дюймовой матрицей с разрешением Full HD и частотой до 165 Гц, обладает расширенным функционалом. Поставляется в коробке из плотного картона светло-коричневого цвета (рис. 1). В комплект поставки указанного устройства входят (рис. 1):

• монитор LF27F165L
• подставка,
• основание
• адаптер питания 50 Вт,
• электрический кабель для адаптера с вилкой европейского стандарта,
• кабель Display Port,
• шпильки для крепления VESA,
• краткое руководство пользователя,
• гарантийный талон.

Рис. 1. Комплект монитора LF27F165L

Сборка и подключение игрового монитора LF27F165L осуществляется без использования каких-либо инструментов. Предусмотрена регулировка по высоте в диапазоне 90 мм, поворот влево-вправо возможен на 45 градусов, угол наклона меняется от -5 до +15 градусов.

Внешний вид монитора представлен на рис. 2, основные параметры — в таблице 1.

Рис. 2. Внешний вид монитора LF27F165L
          (кликнуть мышью для увеличения картинки)

Таблица 1. Основные технические характеристики
монитора LF27F165L

Видеосигнал в монитор подается через соответствующие порты: либо через DisplayPort версии 1.2 (DP 1.2), либо через HDMI версии 1.4.

Управление монитором осуществляется пятью клавишами. Они расположены на задней панели монитора вблизи правой грани корпуса монитора. С их помощью включается устройство и может быть вызвано экранные меню выбора активного видеопорта и/или экранного меню установки параметров, определяющих работу монитора.

Исследование монитора LF27F165L осуществлялось с помощью компактной настольной системы Intel NUC8i7INHJA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i7-8565U (ядер/потоков — 4/8, кэш — 8 Мбайт, тактовая частота — до 4,6 ГГц, TDP — 15 Вт). Видеографика в этой настольной системе предствалена решением на дискретных элементах, представленных Radeon 540X с 2GB GDDR5.

Учитывая распространенность в настольных и мобильных системах HDMI, в экспресс-тестировании монитора LF27F165L был использован сторонний кабель HDMI.

Как было установлено, начальная частота составляет 60 Гц. Но в соответствующем разделе Windows 10 можно выбрать желаемую частоту.

На рис. 3 приведен скриншот встроенного экранного меню Windows 10, в котором осуществляется выбор и установка значений разрешения и кадровой частоты. Эти параметры определяют работу видеоподсистемы Intel NUC8i7INHJA и, соответственно, монитора LF27F165L.

На рис. 4 — экранное меню монитора LF27F165L с параметрами, определяющих работу монитора LF27F165L. Здесь видно, что в варианте подключения монитора через HDMI кадровая частота составляет 144 Гц, то есть довольно высокая.

Рис. 3. Выбор частотного режима видеоподсистемы
          (кликнуть мышью для увеличения картинки)

Рис. 4. Экранное меню монитора LF27F165L
          (кликнуть мышью для увеличения картинки)

Таким образом, игровой монитор Thunderobot Silver Wing LF27F165L действительно поддерживает высокие частоты. Что касается частоты 165 Гц, то соответствующие эксперименты будут проведены в последующих исследованиях данного монитора.


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов


Недавно компания Denon, чьи изделия хорошо известны ценителям качественного воспроизведения музыки, предложила рынку проигрыватель оптических дисков Denon DCD-2500NE. Для реализации всех возможностей DCD-2500NE пользователям этого устройства требуется соответствующее окружение, и в первую очередь — мощный высококлассный аудиоусилитель уровня Hi-End. В качестве такого усилителя целесообразно использовать мощный усилитель PMA-2500NE. Этот усилитель обладает не только подходящим дизайном, но и высокими параметрами, что обеспечивает ему достойное место среди изделий Hi-End. В частности, он характеризуется очень высокими уровнями выходной мощности и соотношения сигнал/шум, а также широким диапазоном потребительских возможностей.

Так, например, в архитектуре данного усилителя реализованы специальные алгоритмы и схемотехнические решения обработки звуковых сигналов, а также разнообразные средства подключения для цифровых сигналов разного типа и аналоговых сигналов разного уровня.

(кликнуть мышью для увеличения картинки)

Благодаря наличию входа USB-B на задней панели и встроенного высокопроизводительного цифроаналогового преобразователя усилитель PMA-2500NE воспроизводит файлы очень высокого разрешения. Встроенный ЦАП работает с данными в представлении до 384 кГц / 32 бит и файлами DSD с частотой дискретизации до 11,2 МГц.

(кликнуть мышью для увеличения картинки)

А для воспроизведения аналоговых сигналов данный усилитель имеет режим Analog Mode. Следует добавить, что в данном режиме выполняется отключение всех незадействованных цифровых цепей. Это позволяет минимизировать уровень специфических помех, к которым аналоговые цепи очень чувствительны и уязвимы, особенно в режимах усиления слабых сигналов.

(кликнуть мышью для увеличения картинки)

Что касается обработки цифровых сигналов, то в этом усилителе PMA-2500NE, как и в случае проигрывателя оптических дисков DCD-2500NE, используются алгоритмы AL32 Processing Plus. Управление же и синхронизация цифровых цепей осуществляется с помощью прецизионного генератора синхронизирующих импульсов Master Clock Design.

Рассматривая архитектуру усилителя PMA-2500NE нетрудно заметить, что электронная часть реализована в виде небольшого числа отдельных блоков.

(кликнуть мышью для увеличения картинки)

Все цепи спроектированы таким образом, чтобы во время эксплуатации уровни нежелательных помех были максимально низкими для всех цифровых и аналоговых входов, а пользователю было удобно управлять и комфортно пользоваться данным устройством.

(кликнуть мышью для увеличения картинки)

Исследование архитектуры показало, что все критичные блоки тщательно экранированы, их схемотехника тщательно проработана. При этом конструкторы отказались от ее излишнего усложнения, сосредоточившись на использовании ограниченного количества хорошо проверенных теоретически и на практике типовых решений с использованием современных качественных элементов. Это можно обнаружить и в цифровых частях, в которых реализованы схемы, аналогичные DCD-2500NE, и в аналоговых.

Анализируя схемотехнику аналоговой части, нетрудно заметить, что многие цепи уже хорошо проверены в моделях премиум-класса. Конечно, часть из них откорректирована в соответствии с накопленным опытом предыдущих моделей, как компании Denon, так и сторонних производителей.

Так, например, конструкторы усилителя PMA-2500NE решили использовать вместо популярной в последнее время полупроводниковой коммутации компактные электромагнитные реле. Кроме того, в качестве регулятора громкости применен традиционный потенциометр высокого класса. А вместо активных регуляторов тембра низких и высоких частот выбрана опять же традиционная схема пассивных регуляторов. Подобный подход упростил не только схемотехнику, но и экранирование цепей с целью минимизации уровней внутренних и внешних помех.

Мощный каскад усилителя PMA-2500NE построен по хорошо известной транзисторной бестрансформаторной двухтактной схеме, модифицированной с учетом применения очень мощных полевых транзисторов ультравысоких токов с новыми барьерными диодами Шоттки. Использование таких транзисторов позволяет не только управлять очень высокими токами (максимальный ток 210 А), но и достичь очень высокой температурной стабильности параметров выходного каскада.

Из других особенностей схемы мощного каскада усилителя следует отметить использование на входе симметричных дифференциальных схем, дополненных традиционными цепями токовых зеркал, активных нагрузок, фильтров и т. п. И конечно, использованы обязательные для подобных изделий цепи разветвленной защиты от перегрузки и коротких замыканий. Словом, здесь применена очень «классная» схема премиум-уровня, обеспечивающая выходную мощность — 2 × 160 Вт (при сопротивлении нагрузки 4 Ом), очень широкую полосу пропускания, очень низкий уровень искажений и очень высокое значение коэффициента сигнал/шум.

Остается добавить, что, как и в проигрывателе Denon DCD-2500NE, с целью минимизации помех питание цифровой и аналоговой частей усилителя PMA-2500NE полностью разделено. Для этого используется двухтрансформаторная архитектура. Как и в упомянутом проигрывателе, имеется дисплей типа OLED, который используется для индикации источника и частот дискретизации.

Усилитель PMA-2500NE поставляется с пультом дистанционного управления (ДУ). С помощью этого пульта можно управлять не только данным усилителем, но и DCD-2500NE, а также другими CD-проигрывателями Denon.

(кликнуть мышью для увеличения картинки)

Основные параметры усилителя PMA-2500NE приведены в таблице 1.

Таблица 1. Основные параметры PMA-2500NE

Дизайн усилителя PMA-2500NE хорошо соответствует дизайну проигрывателя оптических дисков Denon DCD-2500NE. В этом легко убедиться на примере приведенных ниже фотографий. Тем не менее, данный усилитель может быть использован в комплекте с другими устройствами мультимедиа.

(кликнуть мышью для увеличения картинки)

Евгений Рудометов


Ценителям качественного воспроизведения музыки хорошо известна марка Denon. Под этим брендом выпускается продукция очень высокого класса, способная удовлетворить запросы самых взыскательных меломанов.

Подтверждая высокий уровень своих разработок, компания Denon регулярно выпускает все более совершенные модели. В качестве примера можно привести недавно представленные рынку проигрыватель оптических дисков Denon DCD-2500NE и усилитель Denon PMA-2500NE. В этих новейших изделиях нашли воплощение ряд интересных технологий и конструкторских решений, заслуживающих самого пристального внимания. Но обо всем по-порядку.

Итак, основными задачами, которые поставили и решили конструкторы проигрывателя оптических дисков DCD-2500NE, являются ультравысокая точность чтения файлов с оптических дисков с последующей передачей полученных сигналов к усилителю при обеспечении высокого разрешения при минимуме помех. Пути сигналов были сделаны минимально короткими, что достигается оптимизацией общей архитектуры и использованием специальных схемотехнических решений.

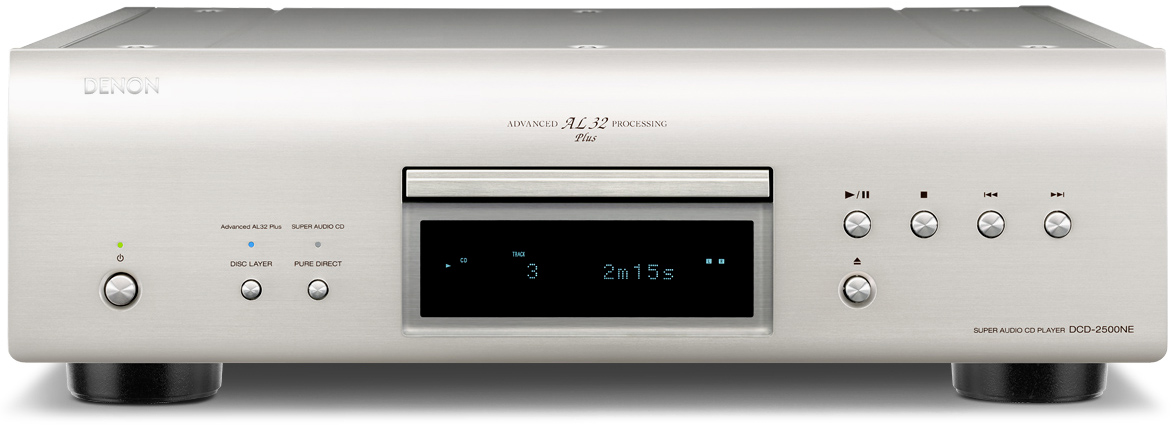

(кликнуть мышью для увеличения картинки)

С целью повышения точности считывания информации разработчики модернизировали механизм подвеса и шасси дисковода для устранения вибрации. Как известно, они являются одной из существенных проблем, так как вибрации нарушают устойчивое считывание информации с дорожек оптического диска лазерным лучом. Еще с первых дисководов оптических дисков потери информации традиционно восполняются специальными вычислительными процедурами выравнивания и сглаживании. Это хотя и исправляет грубые ошибки и сбои считывания, не обеспечивает полное восстановление исходной фонограммы. Именно поэтому разработчики DCD-2500NE проблеме вибраций, надежного чтения и коррекции информации уделили особое внимание.

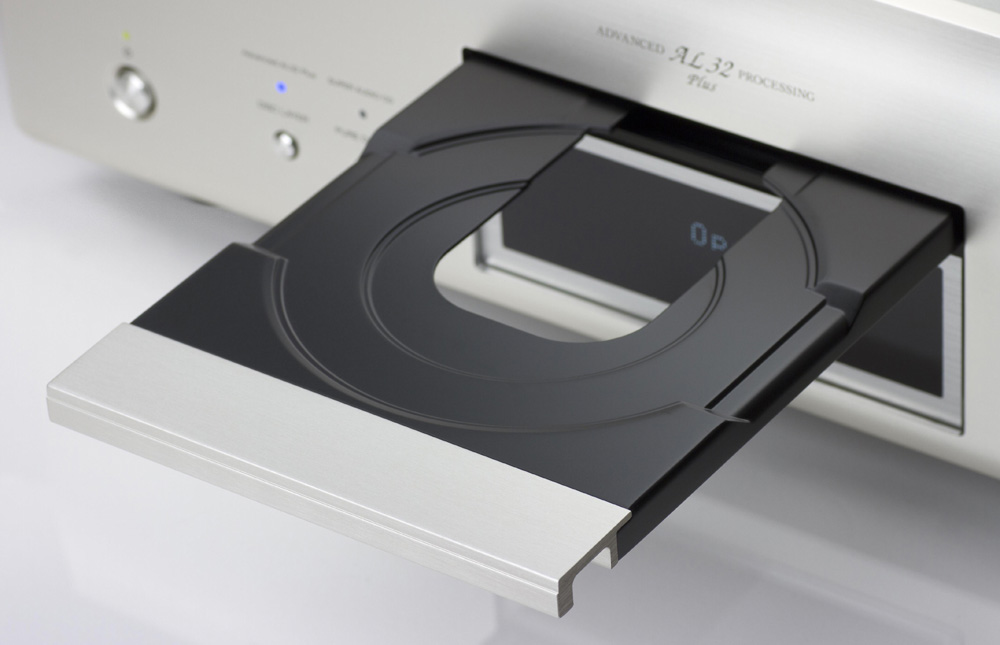

(кликнуть мышью для увеличения картинки)

Конструкция дисковода DCD-2500NE включает улучшенный механизм S.V.H. (Suppress Vibration Hybrid – Гибридный Механизм Подавления Вибраций), который обеспечивает максимально виброустойчивое проигрывание. Различные части механизма сделаны из прочных материалов, исключающих статические и динамические деформации. Так, например, нержавеющая сталь с медным покрытием используется в корпусе механизма для увеличения его прочностных характеристик, литой алюминий — для дисковода, сталь толщиной 2 мм — для подвески загрузочного механизма. Улучшение потребительских свойств, подавление нежелательной вибрации и рассеивание резонирующих точек позволяет добиться  высокой виброустойчивости. Этому способствует и низкий центр тяжести механизма, который дополнительно подавляет любые вибрации, возникающие внутри механизма при вращении оптических дисков.

Конечно, была усовершенствована и схема считывания и преобразования информации, обеспечивающие минимизацию потерь качества. Действительно, информация с оптического диска в DCD-2500NE считывается с очень высокой точностью. Полученный высокоуровневый сигнал передается на электронную схему со специальным процессором, реализующим технологию Advanced AL32 Processing Plus, которая использует фирменные алгоритмы интерполяции данных и поддерживает источники звука высокого разрешения. При обработке сигналов рассчитываются точки интерполяции на основе большого числа семплов считывания данных, чтобы добиться корректного воссоздания звуковых волн. Как результат, достигается максимальное сходство с оригинальным звуковым сигналом. Итак, благодаря тщательному восстановлению данных, которые были потеряны из-за дефектов цифровой записи (микродефекты производства дисков, эксцентриситет, осевшие пылинки, мельчайшие царапины, следы от отпечатков пальцев и т. п.), достигается детальный, локализованный звук. Этот звук практически без помех. Он, как утверждается в технической документации, особенно выразителен в нижнем диапазоне и практически неотличим от оригинала.

Для точной синхронизации цифровых схем в DCD-2500NE используется высокоточный генератор тактовых импульсов DAC Master Clock Design. Этот элемент архитектуры координирует работу и обеспечивает оптимальную точность цифроаналогового преобразования. Устройство оснащено двумя синхронизирующими осцилляторами, по одному для каждой частоты дискретизации (44.1 кГц и 48 кГц).

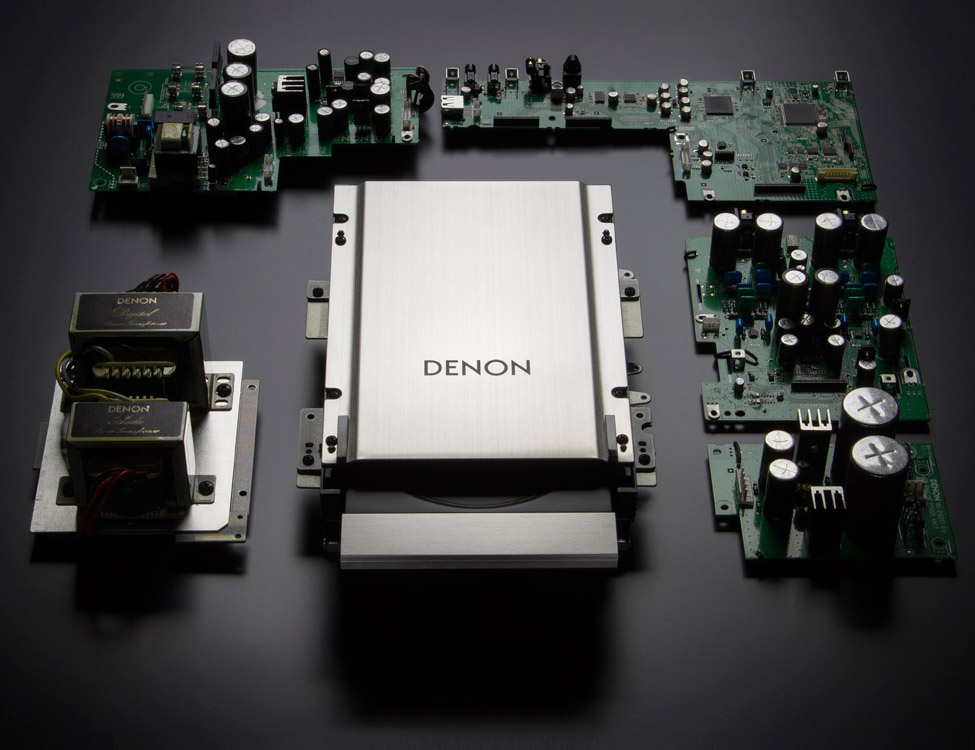

(кликнуть мышью для увеличения картинки)

В схемах питания были использованы высококачественные конденсаторы, уменьшающие взаимные помехи от работы цифровых устройств. Для уменьшения помех пути прохождения сигнала были укорочены до минимума, а электрические платы скомпонованы так, что предотвращают возникновение помех или шумов.

Рассматривая элементы и компоненты архитектуры, нельзя не упомянуть еще об одной особенности. Для уменьшения помех или шумов DCD-2500NE были применены специальные схемы, предусматривающие раздельные каналы энергопитания для цифровых и аналоговых частей. А в критических местах были использованы еще и гальванические развязки и коммутации с помощью реле, что существенно уменьшает взаимное влияние компонентов и уровень помех.

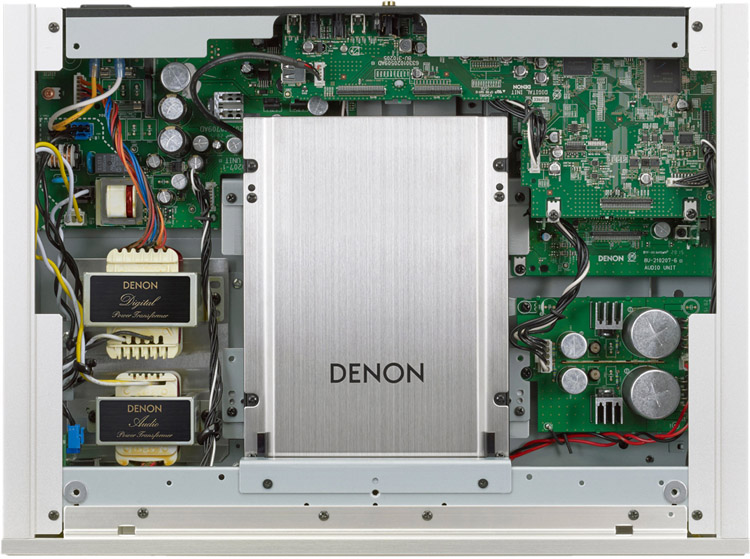

(кликнуть мышью для увеличения картинки)

Подавлению внутренних и внешних вибраций способствует и сам корпус, в котором использованы: дополнительная металлическая пластина для усиления шасси, алюминиевые боковые панели, мягкие ножки и др. элементы.

Остается добавить, что проигрыватель имеет цифровой оптический, цифровой коаксиальный и аналоговый выходы. Помимо чтения CD и Super Audio CD дисков, DCD-2500NE также может воспроизводить аудиозаписи высокого разрешения до PCM192/24 или DSD5.6, записанные на DVD R/RW.

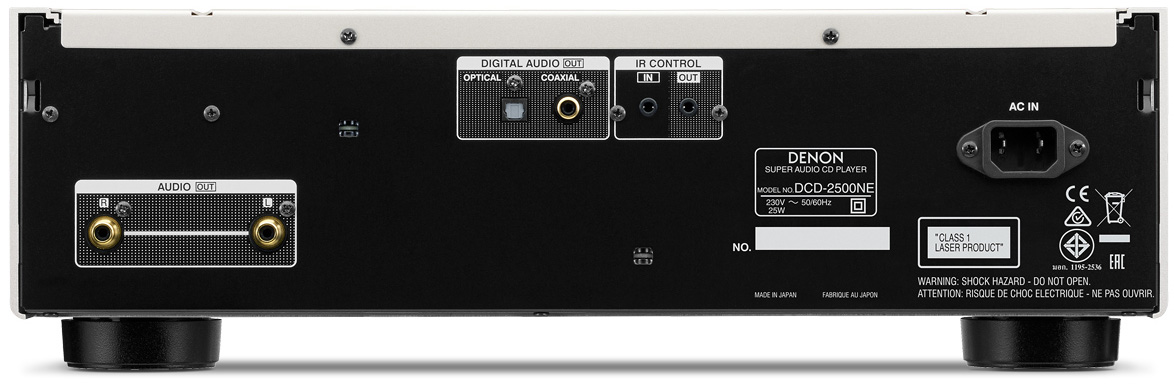

(кликнуть мышью для увеличения картинки)

Управление осуществляется либо с помощью встроенных элементов управления, либо через пульт. Для индикации режимов в конструкции DCD-2500NE используется дисплей.

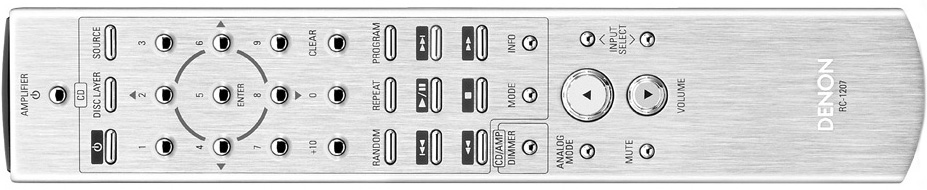

(кликнуть мышью для увеличения картинки)

Основные параметры DCD-2500NE в таблице 1.

Таблица 1. Основные параметры DCD-2500NE

Для реализации всех возможностей DCD-2500NE пользователям этого устройства требуется соответствующее окружение, и в первую очередь — мощный высококлассный аудиоусилитель, например, PMA-2500NE.

(кликнуть мышью для увеличения картинки)

Евгений Рудометов


 >>    Часть 3


Продолжая тему мультимедиа, необходимо отметить, что ресивер SMP246HDT2, кроме своего основного назначения — приема цифровых телевизионных и радиоканалов, поддерживает еще и функции HD-медиаплеера. Действительно, данное устройство во время тестовых экспериментов обеспечивало качественное воспроизведение самых разных аудио и видеофайлов, включая видеофайлы HD стандарта 1080p.

К большому сожалению, данное устройство не предназначено для воспроизведения файлов *.m4v и не поддерживает DTS. Второе является существенным ограничением, так как у значительной части фильмов HD дорожки аудио закодированы в DTS 5.1. Такие файлы будут воспроизводиться без звука. Впрочем, как это следует из таблицы 2, производитель и не обещал поддержку *.m4v и DTS.

Но вот, например, видеофайлы *.mkv со звуковой дорожкой AC3 проигрывались без каких-либо проблем, даже в случае видео с большими значениями битрейта. Перечень всех поддерживаемых форматов приведен в таблице 2.

Из других подробностей и результатов тестирования следует рассказать о накопителях информации, подключаемых к ресиверу SMP246HDT2. В экспериментах воспроизведение видеофильмов осуществлялось и с флэшек (USB FLASH DRIVE), и с внешних 2,5-дюймовых жестких дисков. Несмотря на то, что производитель предупреждает, что «поддерживаются USB2.0-носители емкостью до 500 ГБ с файловой системой FAT32», и «носители большего объема или с файловой системой NTFS могут работать некорректно», никаких проблем с использованными в экспериментах носителями, отформатированными под NTFS и получающими энергопитание непосредственно от порта USB ресивера SMP246HDT2, выявлено не было. В экспериментах использовались разные накопители, среди которых были, например, флэшки Kingston DataTraveler 101 G2 8GB (DT101G2/8GB, USB 2.0, FAT32) и Kingston DataTraveler Ultimate 3.0 G2 32GB (DTU30G2/32GB, USB 3.0, NTFS), а также мобильные жесткие диски Seagate FreeAgent GoFlex 500GB (9ZF2A9-500, USB 2.0, NTFS) и Seagate Slim Portable Drive 500GB (STCD500400, USB 3.0, NTFS).

В дополнение к перечисленным возможностям остается добавить, что ресивер SMP246HDT2 предоставляет возможность записи эфирных передач (функция PVR) на подключенный накопитель. Кроме того, ресивер поддерживает запись и включение по таймеру.

Rudometov.com благодарит компанию BBK за предоставление DVB-T2 ресивера SMP24HDT2 для тестирования.


>>    Часть 1


Евгений Рудометов


 >>    Часть 2


Ресивер SMP246HDT2, как отмечалось выше, осуществляет прием сигналов цифровых HDTV-стандартов эфирного телевещания (DVB-T и DVB-T2) и радио (DAB).

Анализируя перспективы использования рассмотренного ранее комплекса, необходимо напомнить, что прием цифрового телевидения, как, к слову сказать, и цифрового радио, возможен только при наличии передач в цифровом стандарте DVB-T и/или DVB-T2. Это означает, что перед выбором соответствующих компонентов теле/радиоприема и началом их эксплуатации следует убедиться, что в регионе (районе, области) ведется цифровое эфирное вещание.

Что касается оценки предоставленного для тестирования ресивера, то эксперименты проводились в регионе с цифровым телевещанием. Совместно с ресивером SMP246HDT2 использовались антенна DA15 компании BBK и телевизор Philips 40PFL5606H/60. Энергопитание антенны DA15 (DA15 — активная антенна) осуществлялось от ресивера SMP246HDT2. Для этого была активирована соответствующая функция ресивера SMP246HDT2: Настройки системы -> Другие -> Питание антенны <Вкл>.

В результате работы функции автопоиска каналов в регионе Санкт-Петербурга (СПб) удалось найти 20 цифровых телеканалов и три цифровых канала радио (рис. 7 – рис. 11). Найденные каналы представлены двумя пакетами. Каждый пакет содержит по 10 телеканалов. Доступ к телеканалам осуществляется простым переключением каналов (от 01 до 20) либо с помощью пульта ДУ, либо с помощью клавиш на передней панели ресивера.

Состав первого пакета: “ПЕРВЫЙ КАНАЛ”, “РОССИЯ-1″, “РОССИЯ-2″, “НТВ”, “ПЯТЫЙ КАНАЛ”, “РОССИЯ-К”, “РОССИЯ-24″, “КАРУСЕЛЬ”, “ОТР”, “ТВЦ Центр”. В первом пакете присутствуют еще и три радиоканала: “ВЕСТИ ФМ”, “МАЯК”, “Радио России”.

Состав второго пакета: “РЕН ТВ”, “Спас”, “СТС”, “Домашний”, “ТВ3″, “Спорт Плюс”, “Звезда”, “МИР”, “ТНТ”, “МУЗ ТВ”.

Как показало тестирование, частота, на котором осуществляется передача первого пакета в регионе СПб, составляет 586 МГц, второго — 666 МГц.

Рис. 7. Меню настройки DVB-T/T2

Рис. 8. Меню автопоиска цифровых каналов

Рис. 9. Процесс поиска цифровых каналов

Рис. 10. Список цифровых каналов TV

Рис. 11. Список цифровых каналов радио

Прием всех найденных каналов внутри помещения был устойчивым и качественным, какие-либо помехи отсутствовали, что подтвердили эффективность совместного применения ресивера SMP246HDT2 и антенны DA15, использованных в составе описанного тестового комплекса для целей приема цифровых эфирных каналов телевидения и радио.

Кстати, рассматривая тестовый комплекс, необходимо отметить, что вместо телевизора можно использовать практически любой монитор, снабженный портом HDMI и встроенными средствами воспроизведения аудио. В случае же отсутствия встроенных аудиосредств совместно с монитором можно использовать активные колонки. Это было проверено с мониторами Philips 228C3LH и Philips 273G3DH. Подключение мониторов к ресиверу осуществлялось посредством интерфейса HDMI. Воспроизведение звуковой информации в конфигурациях с данными мониторами успешно обеспечивала аудиосистема компании Creative.

В следующей части  данной статьи — о дополнительных, но не менее интересных возможностях ресивера SMP246HDT2.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Устройство имеет красивый дизайн, компактные размеры, небольшой вес. Электронные компоненты размещены в металлическом корпусе. Все разъемы, за исключением порта USB 2.0, который конструкторы вынесли на переднюю (фронтальную) панель, расположены на задней панели корпуса (рис. 3).

Рис. 3. Задняя панель с разъемами

Управление ресивером осуществляется с помощью встроенных в его конструкцию клавиш управления. Эти элементы и средства индикации вынесены на переднюю панель корпуса, выполненную из черного пластика. Полированная поверхность этой панели требует аккуратного обращения, так как удаление с ее поверхности отпечатков пальцев и других загрязнений может привести к появлению царапин.

Местонахождение и расшифровка элементов управления, порта, разъемов и средств индикации приведены на рис. 4. Работа с ними описана в прилагающейся документации, pdf-версию инструкции можно скачать с фирменного сайта BBK.

Рис. 4. Средства управления, порт и разъемы

 1.  Переключение режимов Работа/Ожидание.
 2.  Переключение каналов (CH-/CH+).
 3.  Подтверждение (OK).
 4.  Изменение уровня громкости (VOL-/VOL+).
 5.  Выход в режим МЕНЮ (MENU).
 6.  Порт USB 2.0 для подключения внешних накопителей (USB).
 7.  Приемник инфракрасных лучей (IR, сигналы подаются от пульта ДУ).
 8.  Индикатор режимов Работа/Ожидание (P/S).
 9.  Антенный вход (RF IN).
10.  Антенный выход транзитного канала (RF OUT).
11.  Разъем коаксиального цифрового аудиовыхода (COAXIAL).
12.  Разъем HDMI для передачи сигнала на ТВ/Монитор.
13.  Разъем композитного видеовыхода (VIDEO).
14.  Разъемы аудио стерео (L, R).
15.  Разъемы компонентного выхода (Y, Pb/Pr, Pr/Cr).
16.  Шнур энергопитания от сети переменного тока (220-230 В, 50 Гц).

Хотя в конструкции данного ресивера предусмотрены все необходимые средства, более привычно, а главное – более удобно, использовать комплектный пульт дистанционного управления, входящий в состав комплекта. Пульт легкий, компактный, с большим количеством миниатюрных клавиш (рис. 5). Правда, малые размеры клавиш и плотное их размещение могут огорчить обладателей крупных пальцев, но это обычная плата за сверхкомпактность пультов ДУ.

Рис. 5. Пульт дистанционного управления

Энергопитание ресивера SMP246HDT2 осуществляется от сети переменного тока. Все элементы преобразователя скрыты в корпусе устройства, наружу выведен только силовой шнур с вилкой европейского стандарта, обеспечена совместимость с требованиями российского стандарта энергопитания бытовых приборов. Допустимый диапазон подаваемого на устройство напряжения невелик: 220-230 В.

Подключение ресивера SMP246HDT2 не требует высокой квалификации и осуществляется следующим образом (рис. 4, рис. 6):

1. Подключить выходной коаксиальный разъем внешней или внутренней антенны к входному коаксиальному разъему ресивера,
2. Подключить ресивер к телевизору с помощью соответствующего кабеля,
3. Провести настройку ресивера и поиск с его помощью цифровых каналов.

На рис. 6 представлена схема системы, всего приемного комплекса, с ресивером SMP246HDT2. Здесь же приведены разные варианты подключения телевизора, который может иметь разные интерфейсы.

Рис. 6. Схема приемного комплекса с ресивером SMP246HDT2

В состав типового приемного комплекса c ресивера SMP246HDT2 входят следующие компоненты (рис. 6):

• Антенна, внешняя (коллективная) или внутренняя (лучше активная),
• Ресивер SMP246HDT2,
• Кабели аудио/видео,
• Телевизор.

В следующей части  данной статьи — о тестировании ресивера SMP246HDT2.


>>    Часть 3


Евгений Рудометов


В связи с переходом России на цифровой формат вещания, эфирное телевидение (TB/TV) становится удобным и во многих случаях бесплатным способом доставки качественного телевизионного сигнала. Эфирное вещание ведется на метровых (МВ/VHF) и дециметровых (ДМВ/UHF) волнах. В качестве основного формата цифрового эфирного ТВ в России принят стандарт DVB-T2 (в стандарте DVB-T2 на 30% увеличена емкость сетей цифрового эфирного телевидения по сравнению со стандартом DVB-T при той же инфраструктуре сети и частотных ресурсах).

К сожалению, не все телевизионные приемники, включая новые модели, обеспечивают прием цифровых телевизионных каналов в стандарте DVB-T2. В таких случаях целесообразно использовать соответствующие приставки. В качестве примера можно привести цифровой телевизионный DVB-T/T2 ресивер SMP246HDT2 компании BBK, который обладает еще и возможностями медиаплеера с поддержкой большинства распространенных форматов. Он способен воспроизводить видео, записанное в различных контейнерах на USB-носителях в полноценном HD-качестве.

В состав комплекта цифрового телевизионного DVB-T/T2 ресивера SMP246HDT2 (далее — ресивер SMP246HDT2) входят:

• Ресивер SMP246HDT2,
• Пульт дистанционного управления (ДУ),
• Два элемента AAA,
• Аудиокабель,
• Руководство по эксплуатации на русском языке,
• Гарантийный талон (в составе руководства).

Рис. 1. Комплект ресивера SMP246HDT2

Внешний вид ресивера SMP246HDT2 представлен на рис. 2. Основные технические параметры данного устройства, заявленные компанией BBK, приведены в таблице 1, в таблице 2 — поддерживаемые форматы видео и аудио.

Рис. 2. Внешний вид ресивера SMP246HDT2

Таблица 1.  Основные параметры ресивера SMP246HDT2

Таблица 2.  Поддерживаемые форматы

В следующей части  данной статьи — о конструкции и подключении ресивера SMP246HDT2.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Анализируя перспективы использования описанного выше типового комплекса, необходимо напомнить, что прием цифрового телевидения, как, к слову сказать, и цифрового радио, возможно осуществлять только при наличии передач в цифровом стандарте DVB-T и/или DVB-T2 (в стандарте DVB-T2 на 30% увеличена емкость сетей цифрового эфирного телевидения по сравнению со стандартом DVB-T при той же инфраструктуре сети и частотных ресурсах). Это означает, что перед покупкой и эксплуатацией средств приема цифровых каналов телевидения и радио следует убедиться, что в регионе/районе/области ведется цифровое эфирное вещание, которое, кстати, практически вышло из экспериментальной фазы. В результате оно охватывает уже не только «две столицы», но и менее крупные города.

Что касается оценки антенны, то все эксперименты проводились в регионе Санкт-Петербурга, в котором успешно осуществляется цифровое эфирное телевещание. Совместно с указанной антенной использовались DVB-T2 ресивер SMP246HDT2 и телевизор Philips 40PFL5606H/60. Кстати, вместо телевизора можно использовать и монитор, что было проверено с моделями Philips 228C3LH и Philips 273G3DH.

Как показало тестирование, энергопитание антенны можно осуществлять как от штатного адаптера, так и от DVB-T2 ресивера. В последнем случае необходимо активировать соответствующую функцию данного ресивера (Настройки системы -> Другие -> Питание антенны <Вкл>), что исключает необходимость подключения адаптера, обеспечивающего энергопитание антенны от сети переменного тока.

В результате работы функции автопоиска каналов в регионе удалось найти 20 цифровых телеканалов и три цифровых канала радио (рис. 6). Найденные каналы представлены двумя пакетами. Каждый пакет содержит по 10 телеканалов. При этом частота, на которой осуществляется передача первого пакета, составляет в регионе тестирования 586 МГц, второго — 666 МГц.

Рис. 6. Список цифровых каналов

Прием всех найденных радио- и телеканалов внутри помещения был устойчивым и качественным, какие-либо помехи отсутствовали. Это подтвердило высокую эффективность использования указанной антенны в составе ранее описанного комплекса.

>>    Часть 1


Евгений Рудометов


 >>    Часть 1


Антенна имеет стильный, современный дизайн, компактные размеры, небольшой вес. Черная, полированная поверхность лицевой стороны с нанесенным логотипом компании-производителя придает устройству нарядный вид. Однако при эксплуатации DA15 необходимо учитывать, что полированная поверхность корпуса требует аккуратного обращения, т. к. стирание отпечатков пальцев и прочих загрязнений может легко привести к появлению царапин. Впрочем, это никак не отражается на функциональных возможностях.

Устройство относится к классу активных антенн. Активные антенны усиливают принимаемый сигнал не только за счет особенностей конструкции, но и с помощью электронных средств, которыми они оснащены. Все электронные компоненты антенны размещены непосредственно в корпусе данного изделия. Встроенный в состав устройства малошумящий усилитель (коэффициент шума составляет ≤ 3 дБ) сигнала с высоким коэффициентом усиления (коэффициент усиления 30 дБ, максимальный выходной уровень 100 дБ) обеспечивает высокую чувствительность. Входящий в состав изделия защитный экран призван уменьшать помехи. Для улучшения приема радиосигналов относительно слабых уровней целесообразно экспериментальным путем подобрать оптимальную ориентацию антенны.

Дополнительно к перечисленным особенностям в конструкции DA15 использована телескопическая антенна (рис 2, рис. 3). Однако какое-либо заметное влияние ее на качество приема выявить не удалось. Вполне возможно, что этот атрибут конструкции будет сказываться в зоне неуверенного приема, то есть при приеме очень слабых сигналов.

Рис. 3. Обратная сторона антенны

Антенна осуществляет прием сигналов различных цифровых HDTV-стандартов эфирного телевещания (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) и радио (DAB).

Питание осуществляется либо от комплектного адаптера, либо непосредственно от DVB-T2 ресивера (тюнера). В соответствии с техническим описанием комплектный адаптер обеспечивает на своем выходе 6 В напряжения и 100 мА максимального тока. Для обеспечения корректной работы электронной начинки антенны от ресивера требуется 5 В и 40 мА. Об этом же свидетельствует и наклейка, расположенная на обратной стороне (рис. 3). На этой наклейке представлены не только параметры энергопитания, но и ряд стандартов и условий эксплуатации (рис. 4).

Рис. 4. Фрагмент наклейки

Подключение антенны не требует высокой квалификации и осуществляется следующим образом (рис. 5):

1. Подключить выходной коаксиальный разъем антенны к входному коаксиальному разъему DVB-T2 ресивера или к телевизору со встроенным DVB-T2 тюнером.
2. Подключить DVB-T2 ресивер к телевизору с помощью соответствующего кабеля.
3. Подсоединить адаптер питания к антенне и к розетке электросети 220-230 В. Возможно осуществить энергопитание и от приемника сигналов (DVB-T2 ресивера или тюнера TB). Если энергопитание антенны осуществляется от этого устройства, то необходимо включить соответствующую опцию приемника сигналов (DVB-T2 ресивера или тюнера TB).

На рис. 5 приведена схема всего приемного комплекса.

Рис. 5. Схема подключения антенны

В состав типового приемного комплекса (рис. 5) с рассматриваемой антенной входят следующие компоненты:

1. Антенна,
2. Ресивер,
3. Кабель аудио/видео,
4. Телевизор,
5. Адаптер питания.

В следующей части  данной статьи — о некоторых особенностях и результатах тестирования.


>>    Часть 3


Евгений Рудометов


В России в течение последних нескольких лет ускоренно развивается цифровое эфирное телевидение (ТВ/TV). Вещание ведется на метровых (МВ/VHF) и дециметровых (ДМВ/UHF) волнах. В качестве основного формата принят стандарт DVB-T2, являющийся продуктом совершенствования стандарта DVB-T. Очевидно, что переход с аналогового на цифровое вещание требует соответствующих устройств, обеспечивающих прием цифровых каналов ТВ. Одним из таких устройств является DVB-T2/T антенна, являющаяся важным компонентом приемного комплекса.

Необходимо отметить, что современная промышленность выпускает разные модели антенн DVB-T/T2. Среди них имеются модели и коллективные, и индивидуальные, большие и компактные. Они отличаются и внешним дизайном, и внутренним устройством, а также техническими параметрами, влияющими на качество приема цифровых сигналов ТВ и радио. Тем не менее, среди многообразия моделей антенн нередко на рынке можно встретить изделия, практически идентичные и по дизайну, и по параметрам.

В качестве примера можно примести антенны BBK D15 и DEXP QH-08, предназначенные для приема внутри помещений сигналов цифровых каналов телевидения и радио. Антенны можно использовать как с цифровыми телевизионными DVB-T2 ресиверами (тюнерами), так и с телевизорами со встроенными в их состав тюнерами. Энергопитание антенн осуществляется либо непосредственно от указанных устройств через сигнальный кабель, либо от прилагаемого в комплекте малогабаритного блока питания (адаптера), конструкция которого снабжена встроенным силовым кабелем.

Объектом дальнейшего исследования станет цифровая антенна BBK DA15, однако ряд технических данных и полученных в процессе тестирования результатов может быть перенесена на аналогичные модели.

Итак, в состав комплекта комнатной цифровой антенны DA15 (далее — просто антенна) входят:

• Антенна,
• Адаптер энергопитания от сети 220 В,
• Руководство по эксплуатации на русском языке,
• Гарантийный талон (в составе руководства).

Рис. 1. Комплект антенны

Внешний вид антенны представлен на рис. 2. Основные технические параметры данного устройства, приведенные в технической документации, — в таблице 1.

Рис. 2. Внешний вид антенны

Таблица 1.  Основные параметры антенны

В следующей части  данной статьи — о конструкции и подключении антенны.


>>    Часть 2


Евгений Рудометов


 >>    Часть 3


Оценивая возможности рассматриваемого устройства, необходимо напомнить, что аудиоплеер BTA190 является многофункциональным изделием. Кроме музыки, устройство способно работать еще и как фонарик с относительно мощным светодиодом, и как FM радиоприемник, правда, сравнительно невысокой чувствительности.

Из других особенностей следует отметить возможность приема аудиосигнала через штатный кабель, воспроизведение аудиофайлов с карт флэш-памяти форм-фактора MicroSD, использование аудиоплеера BTA190 для телефонных звонков через смартфон.

Что касается энерговооруженности, то автономная работа аудиоплеера BTA190 поддержана встроенной в его конструкцию аккумуляторной батареей мощностью около 17 Вт·ч (4500 мА·ч, 3,7 В). Полностью заряженная батарея обеспечивает до 15 часов работы. Конечно, это время зависит от энергопотребления, определяемого уровнем установленной громкости, выбранным режимом, особенностями контента.

Зарядка аккумуляторной батареи осуществляется через встроенный в конструкцию порт MicroUSB к подходящему источнику энергии. Этим источником может служить любой блок питания (он не входит в комплект и приобретается дополнительно), имеющий на выходе разъем USB, обеспечивающий напряжение 5 В.

Интересной, а иногда и чрезвычайно полезной, особенностью BTA190 является то, что энергию его встроенного источника питания можно использовать для зарядки аккумуляторов других мобильных устройств, например, смартфонов, планшетов, портативных аудио- и видеоплееров.

Rudometov.com благодарит компанию BBK за предоставление изделия BTA190 для тестирования.

>>    Часть 1


Евгений Рудометов


 >>    Часть 2


Для того, чтобы начать слушать музыку через канал Bluetooth, не требуется никаких сложных настроек, ввода паролей и т. п. На iPhone требуется зайти в Settings – Bluetooth, где в списке устройств следует найти и выбрать BTA190.

После установки соединения можно открыть приложение Музыка и  выбрать соответствующий аудиотрек. Этапы подключения иллюстрируют рис. 7 – рис. 9.

Рис. 7. В Settings выбор беспроводного интерфейса Bluetooth

Рис. 8. Выбор устройства, подключаемого через Bluetooth

Рис. 9. Проигрывание выбранного аудиофайла

Следует отметить, что при воспроизведении музыки источником звука служит или аудиоплеер BTA190, подключенный через интерефейс Bluetooth, или сам смартфон. Смену источника звука иллюстрирует рис. 10.

Рис. 10.  Смена источника звука

На рис. 11 представлен аудиоплеер BTA190 и смартфон iPhone 4.

Рис. 11. Аудиоплеер BTA190 и iPhone 4

В следующей части  данной статьи — о подключении и настройке смартфона и аудиоплеера BTA190.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Аудиоплеер BTA190 поставляется с устройством крепления для тренажера, которое при желании легко снимается (рис. 4), как, кстати, и шнурок для переноски. Для любителей велоспорта в комплекте имеется еще и крепление для велосипеда.

Рис. 4. Аудиоплеер BTA190 с креплением

Аудиоплеер BTA190 выполнен в пластиковом корпусе белого цвета, помещенного в оболочку из эластичного материала голубого цвета. Эта оболочка является, по сути, продолжением корпуса. Она выполняет и защитные, и декоративные функции.

Знаки элементов управления нанесены непосредственно на поверхность защитной оболочки. Местонахождение и расшифровка элементов управления, портов, разъемов, слота флэш-карты и средств индикации приведены на рис. 5 и рис. 6. Режимы и последовательность действий для их активации описаны в прилагающейся документации, pdf-версию инструкции можно скачать с фирменного сайта BBK.

Рис. 5. Основные элементы аудиоплеера BTA190

Рис. 6. Порты, разъемы, слот и средства индикации

1. Светодиод фонарика,
2. Динамический громкоговоритель,
3. Отверсие микрофона,
4. Ответ/Окончание вызова/Воспроизведение/Пауза,
5. Увеличение/Уменьшение уровня громкости,
6. Переключение между треками/Ускоренное обратное воспроизведение/Воспроизведение вперед,
7. Включение/Выключение фонарика,
8. Включение/Выключение устройства/Выбор источника сигнала,
9. Включение/Выключение Bluetooth,
10. Крепление для шнурка,
11. Индикатор заряда,
12. Индикатор Bluetooth
13. Индикатор режимов AUX и FM.
14. Индикатор режима USB.
15. USB2.0-порт для подключения внешних устройств.
16. Разъем карт памяти TF (microSD).
17. MicroUSB-порт для заряда и питания BTA190.
18. Индикатор режима TF (microSD).
19. Линейный вход AUX IN.

Максимальный радиус действия беспроводного сигнала составляет примерно 10 метров, что позволяет слушать музыку от источника (смартфона, планшета, ноутбука и т. п.), находящегося в соседней комнате. Несмотря на малые габариты BTA190 и наличие в конструкции только одного динамического громкоговорителя (динамика) сравнительно небольших размеров, уровня громкости BTA190 достаточно для комнаты средних размеров. Что же касается качества звука BTA190, то оно весьма неплохое. По крайней мере, оно субъективно выше того, что демонстрируют смартфоны, планшеты и даже ультрамобильные модели ноутбуков, хотя, конечно, и по уровню громкости, и по качественным характеристикам BTA190 не может конкурировать с большими стационарными AC. Не следует забывать, что BTA190 — мобильное устройство небольшого веса и габаритов.

В следующей части  данной статьи — о подключении и настройке смартфона и аудиоплеера BTA190.


>>    Часть 3


Евгений Рудометов


С ростом функциональных возможностей ультамобильных устройств возрастают требования и к их миниатюрным акустическим излучателям, часто неспособным удовлетворить повышенные ожидания пользователей. Повысить качество звука можно с помощью внешних акустических систем (АС), обычно подключаемых с помощью аудиокабелей. Однако благодаря совершенствованию беспроводных средств передачи данных и методов обработки звука появились портативные АС, которые для подключения к мобильным устройствам не требуют аудиокабелей, т. к. передача аудиоинформации осуществляется посредством интерфейса Bluetooth. В качестве примера таких портативных АС можно привести модель BTA190, которая является многофункциональным изделием компании BBK.

В состав комплекта портативной акустической системы BTA190 (далее — аудиоплеер BTA190) входят:

• Аудиоплеер BTA190,
• Кабель microUSB – USB,
• Аудиокабель MiniJack-MiniJack,
• Крепление для велосипеда,
• Руководство по эксплуатации.

Все компоненты поставляются в контейнере из прозрачного пластика, что позволяет ознакомиться с внешним видом устройства, не вскрывая упаковку. Необходимые для эксплуатации аудиоплеера BTA190 аксессуары помещены в отдельную картонную коробку, на поверхности которой приведены краткие технические характеристики данного многофункционального изделия компании BBK.

Рис. 1. Комплект аудиоплеера BTA190

Рис. 2. Аксессуары аудиоплеера BTA190

Внешний вид аудиоплеера BTA190 представлен на рис. 3. Основные технические параметры данного устройства, заявленные компанией BBK, приведены в таблице 1.

Рис. 3.  Внешний вид аудиоплеера BTA190

Таблица 1.  Основные параметры аудиоплеера BTA190

В следующей части  данной статьи — о некоторых конструктивных особенностях аудиоплеера BTA190.


>>    Часть 2


Евгений Рудометов

>> Часть 3

Оценивая возможности рассматриваемого изделия, необходимо напомнить, что аудиоплеер BT-100 является многофункциональным устройством. Кроме музыки, устройство способно работать еще и как FM радиоприемник. Переход из режима аудио в режим радиоприема осуществляется с помощью клавиши М. Из особенностей следует отметить возможность автоматического сканирования диапазона с автоматическим запоминанием последовательности частот радиостанций. Переход от одной зафиксированной частоты к следующей осуществляется с помощью многофункциональной клавиши управления. При этом каждая смена частот сопровождается голосовым проговариванием на английском языке значений частот, что, к сожалению, невозможно отключить.

Из других особенностей следует отметить возможность приема аудиосигнала через штатный кабель, воспроизведение аудиофайлов с карт флэш-памяти, использование аудиоплеера BT-100 для телефонных звонков.

Что касается энерговооруженности аудиоплеера BT-100, то автономная работа аудиоплеера BT-100 поддержана встроенной в его конструкцию аккумуляторной батареей мощностью около 16 Вт (4400 мАч, 3,7 В). Полностью заряженная батарея обеспечивает до 10 часов работы в режимах воспроизведения аудио. Конечно, это время зависит от энергопотребления, определяемого уровнем установленной громкости, выбранным режимом, особенностями контента.

Зарядка аккумуляторной батареи осуществляется каждый раз, когда устройство подключается через комплектный кабель и встроенный в конструкцию порт MicroUSB к подходящему источнику энергии. Этим источником может служить любой блок питания (не входит в комплект и приобретается дополнительно), имеющий на выходе разъем USB, обеспечивающий напряжение 5 В и ток 1 А. Вообще говоря, источником энергии может служить и порт USB компьютера. Однако, учитывая ограниченные энергетические возможности таких портов, время зарядки аккумуляторной батареи существенно увеличивается: примерно в два-три раза. И конечно, в случае стационарного использования аудиоплеера BT-100 целесообразно его подключать к внешнему источнику энергопитания.

На момент написания статьи стоимость MySound BT-100 составляет 4490 рублей.

Rudometov.com благодарит компанию Rombica за предоставление MySound BT-100 для тестирования.

>> Часть 1

Евгений Рудометов


 >>    Часть 2


Для того, чтобы начать слушать музыку с помощью аудиоплеера BT-100, не требуется никаких сложных настроек, ввода паролей и т. п. Достаточно на аудиоплеере нажать кнопку ON/OFF, расположенную на задней панели корпуса (рис. 4 и рис. 5), после чего раздается звуковой сигнал, и устройство на английском языке сообщает о режиме Bluetooth. Загорается скрытый светодиод красного цвета, просвечивающий через корпус у многофункциональной клавиши управления. В режиме еще неподключенного источника сигнала он быстро мигает, как и индикатор над слотом флэш-карты, который светится синим. На этом манипуляции с BT-100 заканчиваются и можно пеpеходить к источнику контента.

Необходимо отметить, что источником аудиоконтента могут быть практически любые модели планшетов и/или смартфонов, поддерживающие беспроводной интерфейс Bluetooth v.3.0. На iPhone/iPad требуется зайти в Settings – Bluetooth, где в списке устройств найти и выбрать ВТ-100. Кстати, максимальный радиус действия беспроводного сигнала составляет примерно 10 метров, что позволяет слушать музыку даже из соседней комнаты. После установки соединения, о чем аудиоплеер сообщит голосом на английском языке, а индикаторы перейдут в режим пониженной частоты, можно смело открывать приложение Музыка, выбрать соответствующий аудиотрек альбома и наслаждаться громким и качественным звуком аудиоплеера BT-100. При этом потенциала встроенных четырехканального усилителя и четырех динамиков вполне достаточно для комнаты средних размеров. Остается добавить, что уровень громкости звука аудиоплеера BT-100 можно корректировать как аппартными средствами этого устройства, так и средствами программного плеера, установленного на iPhone/iPad.

Этапы подключения к аудиоплееру BT-100 смартфона iPhone 4 иллюстрируют рис. 6 – рис. 8.

Рис. 6.  В Settings выбор беспроводного интерфейса Bluetooth

Рис. 7.  Выбор устройства, подключаемого через Bluetooth

Рис. 8.  Проигрывание выбранного аудиофайла

Следует отметить, что при воспроизведении музыки источником звука служит или  аудиоплеер BT-100, или смартфон iPhone. Смену источника звука иллюстрирует рис. 9.

Рис. 9.  Смена источника звука

На рис. 10 представлен аудиоплеер BT-100 и смартфон iPhone 4.

Рис. 10.  Аудиоплеер BT-100 и смартфон iPhone 4

В следующей части  данной статьи — о режимах работы аудиоплеера BT-100.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Устройство выполнено в пластиковом корпусе серого цвета, поверхность матовая. Благодаря этому на поверхности не остаются отпечатки пальцев. Решетка, которая закрывает динамики, также матовая, однако она черного цвета. Эта решетка украшена металлизированными полосками и логотипом компании. На нижнюю часть корпуса наклеена черная пластина из резиноподобного пластика, что обеспечивает хорошее сцепление с гладкими поверхностями, например, с полированной поверхностью стола. Кстати, на нижнюю поверхность корпуса устройства нанесен ряд важнейших параметров (рис. 3). Кстати, как следует из приведенных данных, аудиодиапазон несколько отличается от того, что анонсировано на фирменном сайте. Кроме того, имеется небольшое расхождение и в трактовке показателя мощности. Действительно, 10 Вт мощности на сайте приводятся без расшифровки, в руководстве — как номинальная мощность, а в списке параметров на нижней поверхности — как мощность RMS. Здесь следует напомнить, что RMS (Rated Maximum Sinusoidal) — мощность, при которой усилитель или динамик (динамики) может работать в течение одного часа с реальным музыкальным сигналом без физического повреждения. Обычно мощность RMS на 20—25 % выше мощности DIN. К слову сказать, из описаний нет полной ясности, 10 Вт мощности относятся к усилителю или исключительно к динамикам (спикерам).

Рис. 3.  Параметры, нанесенные на нижнюю поверхность корпуса

Управление и основные операции интуитивно понятны, поэтому фактически в руководстве пользователя нет необходимости, но хорошо, что оно прилагается. Управление осуществляется с помощью: кнопки включения/выключения питания (ON/OFF), кнопки выбора режима работы (M от англ. Mode) и многофункциональной клавиши управления, функции которой обозначены на ее поверхности. За индикацию ряда режимов отвечает светодиод, расположенный над слотом для карт флэш-памяти. Звук обеспечивают четыре 40 мм динамика. Для поддержки дополнительных возможностей в состав устройства встроен микрофон. На рис. 4 приведены основные элементы аудиоплеера BT-100, на рис. 5 — средства управления, слот и порты.

Рис. 4.  Основные элементы аудиоплеера BT-100

Расшифровка обозначений элементов, приведенных на рис. 4:

1. Четыре динамика,
2. Клавиши управления,
3. Отверстие микрофона,
4. Клавиша режима работы,
5. Разъем MicroUSB (DC/5V),
6. Разъем для карт флэш-памяти,
7. Разъем линейного входа аудио,
8. Кнопка включения/выключения питания.

Рис. 5.  Средства управления, слот и порты

В следующей части  данной статьи — о подключении и настройке смартфона и аудиоплеера BT-100.


>>    Часть 3


Евгений Рудометов


С развитием технологий требование мобильности стало распространяться на все более широкий круг современной техники. С увеличением функциональных возможностей смартфонов и планшетов возрастают требования и к малогабаритным акустическим системам. Благодаря совершенствованию беспроводных средств передачи данных и методов обработки звука появилась возможность избавиться от аудио кабеля, практически не теряя в качестве звучания.

В соответствии с тенденциями развития рынка мобильных устройств IT-компании предлагают компактные модели акустических систем, поддерживающих беспроводную передачу аудиоданных. Часть таких систем обладает не только малыми габаритами и весом, но и снабжена встроенными аккумуляторами. Это обеспечивает им так необходимую пользователям мобильность. В качестве примера можно привести модель Rombica MySound BT-100, предоставленную для ознакомления и тестирования.

В состав комплекта портативного аудиопроигрывателя Rombica MySound BT-100 (далее — аудиоплеер BT-100) входят:

• Аудиоплеер BT-100,
• Кабель USB/MicroUSB,
• Кабель аудио,
• Руководство пользователя на русском языке и гарантийный талон.

Указанные компоненты тщательно упакованы в коробку из темного картона. На ее поверхности традиционно приведены некоторые технические параметры и особенности изделия. Комплект представлен на рис. 1.

Рис. 1.  Комплект аудиоплеера BT-100

Внешний вид аудиоплеера BT-100 представлен на рис. 2. Основные технические параметры данного устройства, заявленные компанией Rombica на своем сайте, приведены в таблице 1.

Рис. 2.  Внешний вид аудиоплеера BT-100

Таблица 1.  Основные параметры аудиоплеера BT-100

О некоторых конструктивных особенностях аудиоплеера BT-100 —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 4


Как следует из результатов, представленных в таблице 2, программное раскодирование не обеспечивает качественного воспроизведения видео. При этом, если воспроизведение первых  четырех видеофайлов из приведенного списка сопровождалось незначительными задержками видео, с которыми еще можно было примириться, то просмотр остальных файлов сопровождался уже чрезмерными задержками и, как следствие, значительными пропусками информации.

Результаты же аппаратного раскодирования, как и следовало ожидать, оказались существенно лучше программного. Тем не менее, следует признать, что были и неудачи. Дело в том, что, к большому сожалению, в тестовом наборе не все видеофайлы воспроизводились в режиме аппаратного раскодирования, оставляя в ряде случаев экран темным.

Однако, оценивая результаты тестирования Smart Stick One, необходимо подчеркнуть, что видеофайлы популярных размеров 1 Гбайт – 2 Гбайт с небольшими значениями битрейта проигрывались без каких-либо заметных проблем. Аналогично обстояло дело и с файлами популярных ресурсов Youtube.com, Ivi.ru и т. п. Что же касается социальных сетей, посещения сайтов, прослушивания аудио и просмотра фотографий, то здесь требования к производительности существенно ниже по сравнению с требованиями видео. В результате сравнительно невысокая производительность, отмеченная выше, практически не ограничивает функциональность системы, предоставляя необходимый уровень сервиса.

В заключение, следует добавить, что Smart Stick One является представителем быстро развивающегося сектора ультакомпактных компьютеров, расширяющих возможности TV-приемников и мониторов. Несмотря на то, что на рынке уже появились более производительные модели, Smart Stick One благодаря своей компактности, простоте использования, а также доступности и сравнительно низкой цене, безусловно, найдет своего покупателя.

Rudometov.com благодарит компанию Rombica за предоставление Smart Stick One для тестирования.


>>    Часть 1


Евгений Рудометов


 >>    Часть 3


Анализируя результаты выполненного тестирования, необходимо отметить, что производительность устройства Smart Stick One нельзя назвать высокой. Действительно, согласно приведенным оценкам она значительно уступает показателям популярных планшетов и смартфонов. Тем не менее, устройство Smart Stick One можно успешно использовать для упомянутых выше целей, включая проигрывание видеофайлов. Более того, производители объявили о поддержке данным устройством видео Full HD 1080p.

Возможности, связанные с воспроизведением видео, и возникающие проблемы иллюстрируют представленные ниже результаты проведенного тестирования. Однако прежде, чем перейти к соответствующим оценкам, следует обратить внимание на некоторые конструктивные и аппаратно-программные особенности Smart Stick One.

Так, например, у данного устройства для подключения внешних устройств имеется только один порт, через который, кстати, осуществляется еще и подача энергии. По замыслу конструкторов Smart Stick One реализуется все это через комплектный кабель. А у этого кабеля имеется только один разъем для подключения внешних устройств. Заняв этот разъем, например, приемником беспроводного или USB-вилкой кабеля проводного устройства управления (мышь, клавиатура, дистанционный пульт и т. п.), мы уже не сможем подключить накопитель информации. Это ограничивает доступное информационное пространство исключительно внутренней флэш-памятью, объем которой нельзя назвать значительным, особенно для хранения мультимедийных файлов, например, файлов видеофильмов.

Решить проблему недостаточного объема памяти для хранения мультимедийных файлов можно с помощью беспроводных накопителей, подключаемых через Wi-Fi. В качестве примера можно привести Seagate Wireless Plus 2 Тбайт и GoFlex Satellite 500 Гбайт, а также устройство Kingston MobileLite Wireless, работающее совместно с мобильными HDD, USB-флэш-накопителями, картами стандартов SD/SDHC. Такие накопители создают свои собственные сети Wi-Fi, с помощью которых обеспечивается возможность беспроводной передачи данных между накопителями и несколькими мобильными устройствами, например, планшетными ПК и смартфонами. Эта возможность избавляет от необходимости загружать требуемые файлы во встроенные в состав ультракомпактных компьютеров средства хранения информации. Емкость таких средств значительно уступает не только HDD, но даже и современным флэш-накопителям, среди которых имеются модели с емкостью и 32 Гбайт, и 64 Гбайт, и 128 Гбайт.

На рис. 10. приведен накопитель Seagate Wireless Plus 2 Тбайт, который был использован в тестировании Smart Stick One. Этот накопитель очень высокой емкости неплохо показал себя в совместной работе с указанным ультрамобильным компьютером.

Рис. 10.  Накопитель Seagate Wireless Plus 2 Тбайт

Из недостатков такой конфигурации следует отметить наличие небольших задержек выполнения команд, формируемых с помощью беспроводной мыши, приемник которой был подключен к единственному разъему комплектного кабеля. К слову сказать, подобные  задержки не наблюдались при работе 8,9- и 7-дюймовых планшетов, созданных на основе сравнительно высокопроизводительных процессоров Intel Atom Z2580 и Allwinner A31, а также и 4,7- и 5-дюймовых смартфонов с процессорами MTK MT6582 и Intel Atom Z2580.

Оценивая возможности, предоставляемые 2 Тбайт накопителем с Wi-Fi, необходимо отметить, что, как оказалось, расширить интерфейсные возможности Smart Stick One можно с помощью USB-хаба. На рис. 11 приведен пример хаба, который использовался в процессе тестирования указанного ультрамобильного компьютера. К разъемам этого хаба, подсоединенного к порту Micro USB ультракомпактного компьютера Smart Stick One, были одновременно подключены и радиоприемник беспроводной мыши M811, и USB-флэш-накопитель (флэш-драйв, флэшка) DTU30G2/32GB с информационным объемом 32 Гбайт и с файловой системой NTFS.

Рис. 11.  USB хаб с подключенными приемником мыши и 32 Гбайт флэшкой

Кстати, обычно планшеты и смартфоны, работающие под ОС Android, поддерживают работу носителей с FAT32, но не распознают (за редким исключением) носители с NTFS. Это ограничивает размеры файлов четырехгигабайтным пределом. Однако в случае Smart Stick One поддержка носителей с файловой системой NTFS фактически снимает указанное ограничение, что и было подтверждено в процессе тестирования.

Что касается некоторых проблем при воспроизведении видеофайлов разных размеров, величин битрейта, контейнеров и кодеков, то некоторое представление дает приведенная ниже таблица 2.

Таблица 2.  Параметры и результаты воспроизведения видеофайлов,
использованных   в   процессе   тестирования   Smart  Stick  One

“+” — воспроизведение видеофайла осуществлялось без каких-либо проблем,
“п” — воспроизведение видеофайла сопровождалось задержками и пропусками.
“-”  — воспроизведение видеофайла невозможно.

В следующей части  данной статьи — еще о проигрывании видеофильмов и других медийных задачах.


>>    Часть 5


Евгений Рудометов


 >>    Часть 2


В тестировании Smart Stick One использовались следующие дополнительные компоненты:

• Беспроводная мышь M811 (M811 2.4GHz Wireless Laser Mouse) компании Apacer,
• Телевизор Philips 40PFL5606H/60,
• Монитор Philips 228C3LH.

Подключение Smart Stick One к телевизору/монитору является сравнительно простой процедурой, состоит из следующих шагов:

1. К порту Micro USB данного устройства подключить разъем Micro USB комплектного кабеля, а вилку USB этого кабеля вставить в разъем USB адаптера энергопитания, подключенного к сети переменного тока 220 В; также в ряде случаев в качестве альтернативного источника энергопитания Smart Stick One можно использовать свободный порт USB телевизора/монитора;
2. Вилку HDMI адаптера подключить к свободному разъему (установить в разъем) HDMI телевизора/монитора,
3. К розетке USB HOST подключить устройство управления (приобретается дополнительно); в качестве этого устройства можно использовать мышь, клавиатуру или специализированный пульт; в случае использования беспроводных устройств управления к розетке USB HOST подключается соответствующий приемник;
4. Включить телевизор/монитор и выбрать в качестве источника сигнала порт HDMI с подключенным к нему устройством Smart Stick One;
5. Дождаться включения устройства и выбрать подходящую программную среду; при этом предлагается либо традиционная среда Android, либо фирменная среда Rombica со специально подобранным набором предустановленных приложений;
6. Работать с доступными программными средствами согласно подробной инструкции на русском языке, которая прилагается в комплекте Smart Stick One.

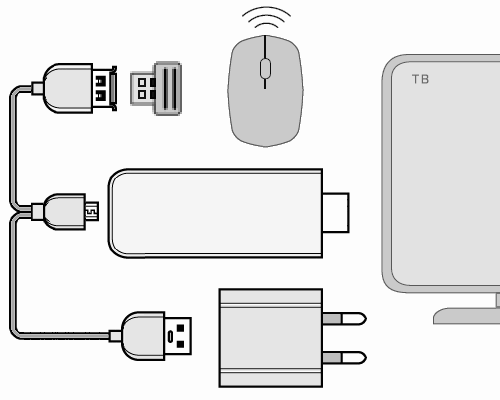

Схема подключения Smart Stick One, реализующая описанную процедуру, представлена на рис. 5.

Рис. 5.  Схема подключения Smart Stick One

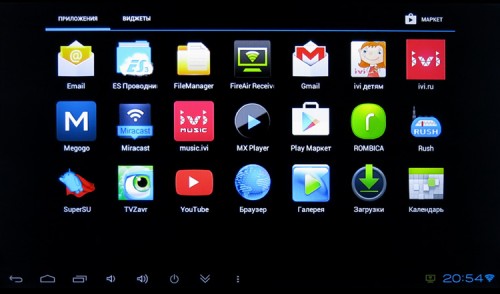

На рис. 6 и рис. 7 приведены два набора (две среды) предустановленных программ, которые предоставляются пользователю Smart Stick One.

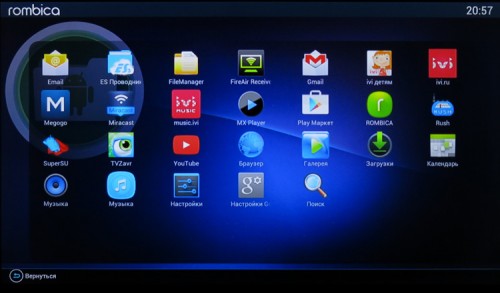

Рис. 6.  Основные программы среды Rombica

Рис. 7.  Основные программы среды Android

После подключения Smart Stick One к Интернету дополнительно были загружены из Google Play Store и установлены во внутреннюю флэш-память тестовые программы. Эти программы позволили получить более полную информацию об электронных компонентах и произвести оценку производительности устройства.

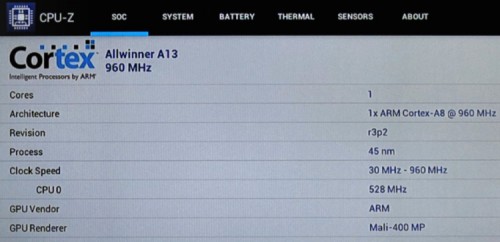

Программа CPU-Z определила параметры процессора (рис. 8): наименование — Allwinner A13 960 MHz, архитектура — ARM Cortex-A8 @ 960 MHz, версия — r3p2, количество ядер — 1, техпроцесс — 45 нм, тактовая частота — 30 МГц – 960 МГц, графические средства — Mali-400 MP.

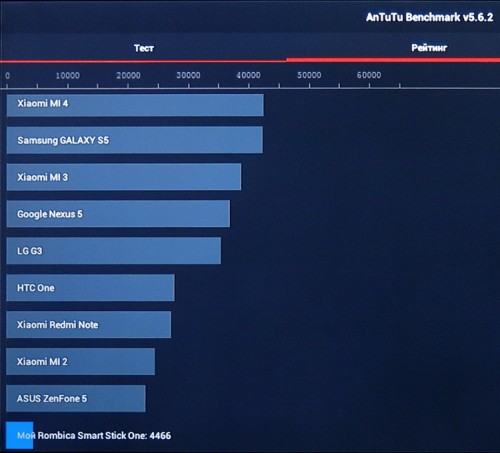

А с помощью программы AnTuTu Benchmark v5.6.2 была оценена производительность аппаратно-программных средств Smart Stick One. Результаты этой оценки приведены на рис. 9.

Рис. 8.  Параметры процессора Smart Stick One

Рис. 9.  Производительность аппаратно-программных средств Smart Stick One

В следующей части  данной статьи — о проблемах и возможностях проигрывания видеофильмов.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Внешний вид Smart Stick One представлен на рис. 2,
основные параметры, приведенные на фирменном сайте компании Rombica, — в таблице 1.

Рис. 2.  Внешний вид Smart Stick One

Таблица 1. Основные параметры Smart Stick One

Дизайн Smart Stick One предельно прост. Данное устройство выполнено в пластмассовом корпусе серого цвета. Имеет всего два разъема, один из которых — вилка полноразмерного HDMI, второй разъем — розетка Micro USB. Устройство имеет две кнопки управления.

Элементы дизайна и компоненты Smart Stick One представлены на рис. 3.

Рис. 3.  Элементы дизайна и компоненты Smart Stick One

Энергопитание Smart Stick One осуществляется от компактного адаптера, который по конструкции напоминает аналогичное изделие от Apple. Адаптер имеет наименование A1265. Снабжен разъемом USB, через который с помощью комплектного кабеля в Smart Stick One осуществляется подача энергии. Параметры адаптера A1265:

• вход   — 100-240 В при 50/60 Гц и входном токе 0.15 А;
• выход — 5.0 В с максимальным током до 1 А.

На рис. 4 представлен внешний вид адаптера A1265, а также параметры, приведенные на его корпусе.

Рис. 4.  Адаптер энергопитания и его параметры

О подключении, встроенных программах, процессоре и оценке производительности Smart Stick One —  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Миниатюрные полупроводниковые чипы высокой степени интеграции, появившиеся благодаря внедрению современных технологий и новейших архитектурных решений, позволили создать сверхкомпактные компьютерные системы. Физический объем некоторых моделей таких систем столь мал, что конструкторам удается размещать их в корпусах, напоминающих обычные USB-флэшки. Тем не менее, такие сверхкомпактные компьютеры способны решать широкий круг задач, среди которых присутствует и обработка разнообразной мультимедийной информации. В качестве примера можно привести устройство Smart Stick One компании Rombica, анонсированное как смарт медиаплеер.

Устройство Smart Stick One построено на базе процессора архитектуры ARM и работает под управлением ОС Android 4.0. Оно способно превратить обычный телевизор или монитор в полнофункциональный компьютер с возможностью доступа в Интернет и локальные сети через встроенные в архитектуру средства Wi-Fi. С помощью установленных программно-аппаратных средств данное устройство предоставляет возможность воспроизведения различных типов медиафайлов, потокового звука и видео, просмотра фотографий и т. п. При этом в отличие от традиционных моделей SmartTV указанное изделие позволяет устанавливать дополнительные приложения, которые расширяют возможности системы, связанные с обработкой информации.

Изделие Smart Stick One поставляется в небольшой картонной коробке с прозрачной вставкой (рис. 1). В комплект входят следующие компоненты:

• Устройство Smart Stick One,
• Кабель USB / HOST / MicroUSB,
• Миниатюрный адаптер энергопитания Smart Stick One от сети переменного тока,
• Подробная инструкция на русском языке, снабженная многочисленными иллюстрациями.

Рис. 1.  Комплект Smart Stick One
