Евгений Рудометов





В России в течение последних нескольких лет ускоренно развивается цифровое эфирное телевидение (ТВ/TV). Вещание ведется на метровых (МВ/VHF) и дециметровых (ДМВ/UHF) волнах. В качестве основного формата принят стандарт DVB-T2, являющийся продуктом совершенствования стандарта DVB-T. Очевидно, что переход с аналогового на цифровое вещание требует соответствующих устройств, обеспечивающих прием цифровых каналов ТВ. Одним из таких устройств является DVB-T2/T антенна, являющаяся важным компонентом приемного комплекса.

Необходимо отметить, что современная промышленность выпускает разные модели антенн DVB-T/T2. Среди них имеются модели и коллективные, и индивидуальные, большие и компактные. Они отличаются и внешним дизайном, и внутренним устройством, а также техническими параметрами, влияющими на качество приема цифровых сигналов ТВ и радио. Тем не менее, среди многообразия моделей антенн нередко на рынке можно встретить изделия, практически идентичные и по дизайну, и по параметрам.

В качестве примера можно примести антенны BBK D15 и DEXP QH-08, предназначенные для приема внутри помещений сигналов цифровых каналов телевидения и радио. Антенны можно использовать как с цифровыми телевизионными DVB-T2 ресиверами (тюнерами), так и с телевизорами со встроенными в их состав тюнерами. Энергопитание антенн осуществляется либо непосредственно от указанных устройств через сигнальный кабель, либо от прилагаемого в комплекте малогабаритного блока питания (адаптера), конструкция которого снабжена встроенным силовым кабелем.

Объектом дальнейшего исследования станет цифровая антенна BBK DA15, однако ряд технических данных и полученных в процессе тестирования результатов может быть перенесена на аналогичные модели.

Итак, в состав комплекта комнатной цифровой антенны DA15 (далее — просто антенна) входят:

  • Антенна,
  • Адаптер энергопитания от сети 220 В,
  • Руководство по эксплуатации на русском языке,
  • Гарантийный талон (в составе руководства).

BBK DA15 01-1

BBK DA15 01-2

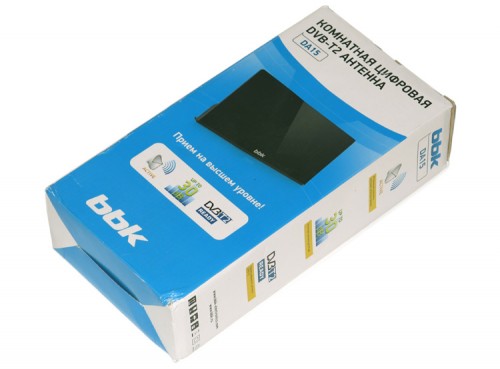

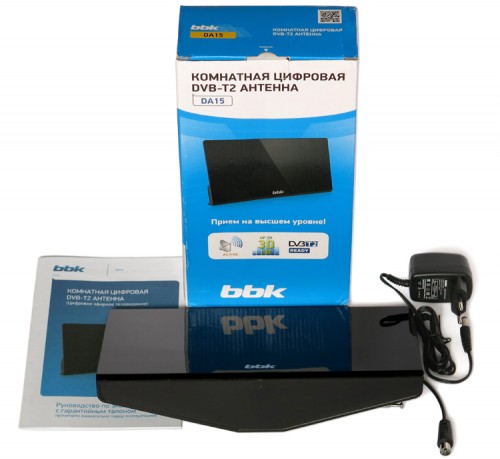

Рис. 1. Комплект антенны



Внешний вид антенны представлен на рис. 2. Основные технические параметры данного устройства, приведенные в технической документации, — в таблице 1.

BBK DA15 02

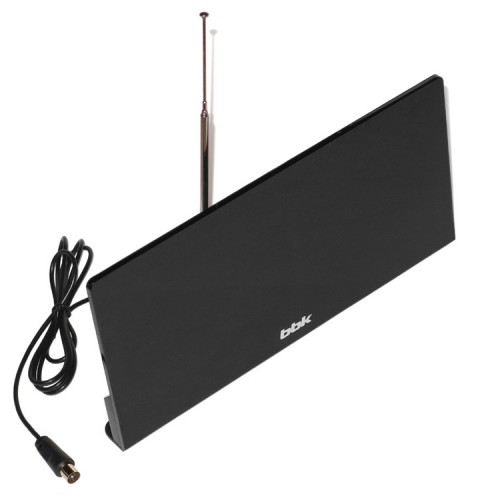

Рис. 2. Внешний вид антенны



Таблица 1.  Основные параметры антенны

Поддерживаемые
стандарты DVB
DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC
Диапазоны VHF, UHF
Частоты, МГц VHF 87,5-230
UHF 470-862
Коэффициент усиления, дБ 30
Коэффициент шума, дБ ≤ 3
Выходное сопротивление, Ом 75
Источник энергопитания Адаптер питания,
DVB-T2 ресивер
Температурный диапазон, °С Эксплуатация от + 5 до +35
Хранение от -20 до +50
Требования к влажности, % Эксплуатация 15 – 75
Хранение
Класс защиты II
Габариты, мм 280 х 245 х 65
Вес, кг 0,32
Длина кабеля, м 1,5



В следующей части  данной статьи — о конструкции и подключении антенны.
