DVB-T2 антенна (часть 2)


Для приема цифровых каналов телевидения и радио можно успешно использовать комнатные активные антенны

trans DVB T2 антенна (часть 2)trans DVB T2 антенна (часть 2)trans DVB T2 антенна (часть 2)trans DVB T2 антенна (часть 2)trans DVB T2 антенна (часть 2)trans DVB T2 антенна (часть 2)

Евгений Рудометов


 >>    Часть 1


Антенна имеет стильный, современный дизайн, компактные размеры, небольшой вес. Черная, полированная поверхность лицевой стороны с нанесенным логотипом компании-производителя придает устройству нарядный вид. Однако при эксплуатации DA15 необходимо учитывать, что полированная поверхность корпуса требует аккуратного обращения, т. к. стирание отпечатков пальцев и прочих загрязнений может легко привести к появлению царапин. Впрочем, это никак не отражается на функциональных возможностях.

Устройство относится к классу активных антенн. Активные антенны усиливают принимаемый сигнал не только за счет особенностей конструкции, но и с помощью электронных средств, которыми они оснащены. Все электронные компоненты антенны размещены непосредственно в корпусе данного изделия. Встроенный в состав устройства малошумящий усилитель (коэффициент шума составляет ≤ 3 дБ) сигнала с высоким коэффициентом усиления (коэффициент усиления 30 дБ, максимальный выходной уровень 100 дБ) обеспечивает высокую чувствительность. Входящий в состав изделия защитный экран призван уменьшать помехи. Для улучшения приема радиосигналов относительно слабых уровней целесообразно экспериментальным путем подобрать оптимальную ориентацию антенны.

Дополнительно к перечисленным особенностям в конструкции DA15 использована телескопическая антенна (рис 2, рис. 3). Однако какое-либо заметное влияние ее на качество приема выявить не удалось. Вполне возможно, что этот атрибут конструкции будет сказываться в зоне неуверенного приема, то есть при приеме очень слабых сигналов.



BBK DA15 03

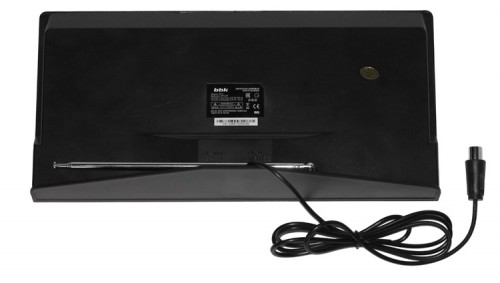

Рис. 3. Обратная сторона антенны



Антенна осуществляет прием сигналов различных цифровых HDTV-стандартов эфирного телевещания (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) и радио (DAB).

Питание осуществляется либо от комплектного адаптера, либо непосредственно от DVB-T2 ресивера (тюнера). В соответствии с техническим описанием комплектный адаптер обеспечивает на своем выходе 6 В напряжения и 100 мА максимального тока. Для обеспечения корректной работы электронной начинки антенны от ресивера требуется 5 В и 40 мА. Об этом же свидетельствует и наклейка, расположенная на обратной стороне (рис. 3). На этой наклейке представлены не только параметры энергопитания, но и ряд стандартов и условий эксплуатации (рис. 4).



BBK DA15 04

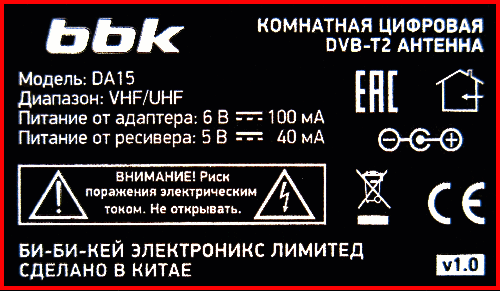

Рис. 4. Фрагмент наклейки



Подключение антенны не требует высокой квалификации и осуществляется следующим образом (рис. 5):

  1. Подключить выходной коаксиальный разъем антенны к входному коаксиальному разъему DVB-T2 ресивера или к телевизору со встроенным DVB-T2 тюнером.
  2. Подключить DVB-T2 ресивер к телевизору с помощью соответствующего кабеля.
  3. Подсоединить адаптер питания к антенне и к розетке электросети 220-230 В. Возможно осуществить энергопитание и от приемника сигналов (DVB-T2 ресивера или тюнера TB). Если энергопитание антенны осуществляется от этого устройства, то необходимо включить соответствующую опцию приемника сигналов (DVB-T2 ресивера или тюнера TB).

На рис. 5 приведена схема всего приемного комплекса.



BBK DA15 05

Рис. 5. Схема подключения антенны



В состав типового приемного комплекса (рис. 5) с рассматриваемой антенной входят следующие компоненты:

1. Антенна,
2. Ресивер,
3. Кабель аудио/видео,
4. Телевизор,
5. Адаптер питания.



В следующей части  данной статьи — о некоторых особенностях и результатах тестирования.
