Евгений Рудометов


 >>    Часть 1


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Архитектура и основные компоненты

Архитектура ноутбука Thunderobot 911 Plus G3 Pro основана на процессоре Intel Core i5-13500H (рис. 3).

Этот высокопроизводительный мобильный процессор (CPU) с кодовым наименованием Raptor Lake создан по технологии Intel 7, выпущен в первом квартале 2023 г. В его микроархитектуре присутствует четыре высокопроизводительных P-ядра (Performance cores) и восемь энергоэффективных E-ядер (Efficient cores).

Каждое из P-ядер обеспечивает обработку до двух потоков данных. При этом базовая частота обработки данных составляет 2,6 ГГц. Однако в турборежиме P-ядра способны работать на тактовой частоте до 4,7 ГГц.

Что касается E-ядер, то они работают только в однопоточных режимах. Базовая частота обработки данных этими ядрами составляет 1,9 ГГц, а максимальная частота — до 3,5 ГГц в турборежиме.

Совместная работа высокопроизводительных P-ядер и энергоэффективных E-ядер процессора Intel Core i5-13500H обеспечивает одновременную обработку до 16 потоков данных.

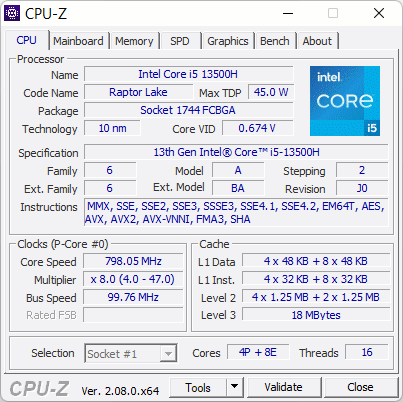

Рис. 3. Основные параметры CPU Intel Core i5-13500H

Конечно, для компьютеров с мобильными процессорами Intel тринадцатого поколения были разработаны соответствующие рекомендации и целый ряд платформ. Среди них есть вариант для H-процессоров 13-го поколения Intel Core i5/i7/i9 (рис. 4), к которым относится Intel Core i5-13500H. Один из таких вариантов и был реализован в архитектуре ноутбука Thunderobot 911 Plus G3 Pro, созданного на основе современных компонентов. Однако обо всем по-порядку.

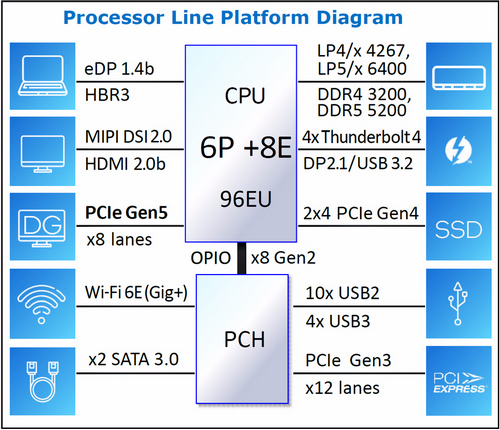

Рис. 4. Платформа для систем с CPU Intel Core i5-13500H

Использованный в данном ноутбуке процессор Intel Core i5-13500H снабжен интегрированными в его состав относительно высокопроизводительными видеосредствами. В данном случае это Intel Iris Xe Graphics. Они снабжены исполнительными блоками (EU), способными работать на частоте до 1,45 ГГц (рис. 5), что обеспечивает высокие уровни производительности. Правда, согласно техническому описанию процессора Intel Core i5-13500H указанные сравнительно мощные видеосредства полностью раскрывают свои возможности только в двухканальных конфигурациях подсистемы оперативной памяти (ОЗУ). Однако в одноканальных комплектациях ОЗУ они функционируют и определяются как Intel UHD Graphics (рис. 5).

Оценивая возможности видеоподсистемы рассматриваемого ноутбука, необходимо добавить, что в дополнение к интегрированным видеосредствам процессора в данном мобильном компьютере присутствуют видеосредства на дискретных элементах в лице Nvidia GeForce RTX 4060 Laptop GDDR6 8 Гбайт. Это решение (дата выпуска 22.02.2023 г.) создано на основе чипа AD107. Входящие в состав указанных видеосредств компоненты в лице 3072 ядер, 128-разрядной шины памяти и др. элементов обеспечивают значительно большие уровни производительности по сравнению с Intel Iris Xe Graphics. Особенно сильно преимущество видеосредств на дискретных элементах проявляется, как уже отмечалось, в варианте одноканального ОЗУ, что не позволяет достичь максимальной производительности встроенному в процессор решению.

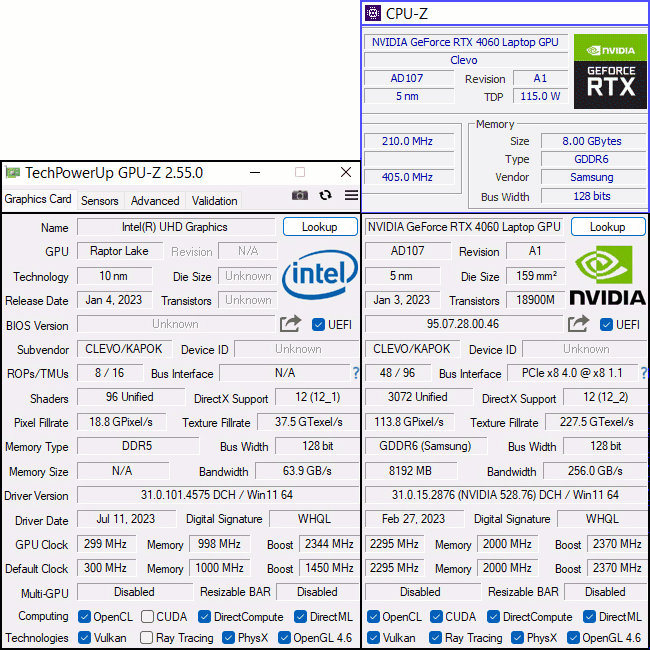

Рис. 5. Параметры видеосредств Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

В зависимости от вычислительной нагрузки у процессора Intel Core i5-13500H, как и у других моделей, меняется уровень энергопотребления и теплообразования (TDP). При этом согласно спецификациям базовый уровень TDP этого процессора составляет 45 Вт. Однако в режимах Turbo уровень TDP на короткое время может повышаться до 95 Вт.

Еще более мощным потребителем энергии (115 Вт согласно описанию и оценкам тестов) являются видеосредства Nvidia GeForce RTX 4060, дополненные чипами видеопамяти. Кстати, результаты тестирования показывают, что данное мобильное решение по производительности практически не уступают родственному настольному варианту с таким же объемом памяти, как в мобильном варианте.

Подсистема оперативной памяти ноутбука Thunderobot 911 Plus G3 Pro представлена одним модулем SO-DIMM Samsung DDR5-4800 16 Гбайт. Второй слот свободен. Он зарезервирован для второго модуля ОЗУ. Этот второй модуль в случае необходимости расширения адресного пространства пользователь ноутбука приобретает и устанавливает самостоятельно.

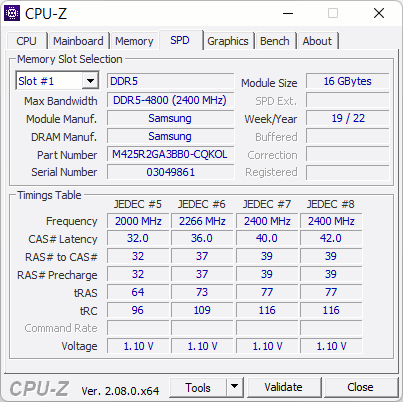

Рис. 6. Параметры ОЗУ

В качестве энергонезависимой памяти используется SSD-накопитель SSSTC CL5-8D512 производства компании SSSTC — Solid State Storage Technology Corporation — дочерняя компания корпорации KIOXIA. Этот накопитель форм-фактора M.2 2280 обладает емкостью 512 Гбайт и подключается к системе через 4 линии PCIe 4.0. Этот накопитель обеспечивает хранение и работу установленной производителем ноутбука операционной системы Windows 11 Pro, а также ряда системных и прикладных программ. На этом же накопителе сохраняются пользовательские программы и данные, например, рабочие документы, файлы аудио и видео, фотографии и т. п.

Остается добавить, что в дополнение к установленному M.2 SSD конструкторы ноутбука предусмотрели возможность установки еще и 2,5-дюймового дополнительного накопителя с интерфейсом SATA. Этот накопитель, как и в случае со вторым модулем ОЗУ, пользователь ноутбука приобретает и устанавливает самостоятельно.

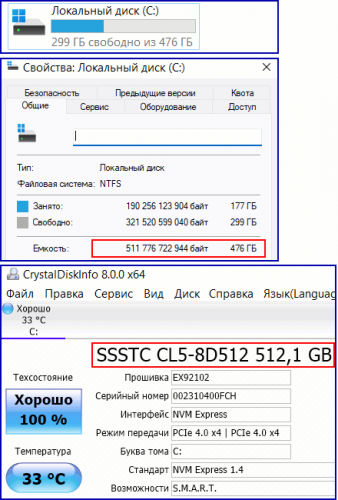

Рис. 7. Параметры SSD
            (кликнуть мышью для увеличения картинки)

Очевидно, что высокое энергопотребление комплектующих требует адекватных средств энергопитания. При этом автономное электропитание ноутбука осуществляется от встроенного Li-Pol аккумулятора с высокой энергоемкостью, составляющей 53,35 Вт·ч. В стационарном же режиме — от сети переменного тока через комплектный адаптер (рис. 8, рис. 1), обеспечивающий до 230 Вт выходного тока (20 В и до 11,5 А). Взвешивание этого адаптера показало, что его вес составляет 575 г, сетевого кабеля питания — 124 г, то есть совместно это составляет без малого (1 г) практически 700 г. Учитывая высокое энергопотребление Thunderobot 911 Plus G3 Pro, целесообразно эти компоненты держать всегда под рукой. А в случае необходимости перемещения ноутбука придется носить вместе с ним и эти 700-граммовые компоненты, так как без них время работы данной высокопроизводительной компьютерной системы в случае ресурсозатратных задач, к которым относятся, в частности, многие современные популярные игры, будет, увы, весьма непродолжительным.

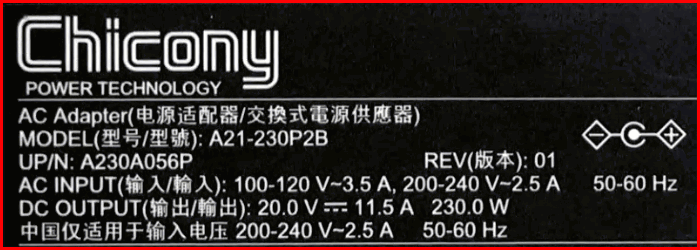

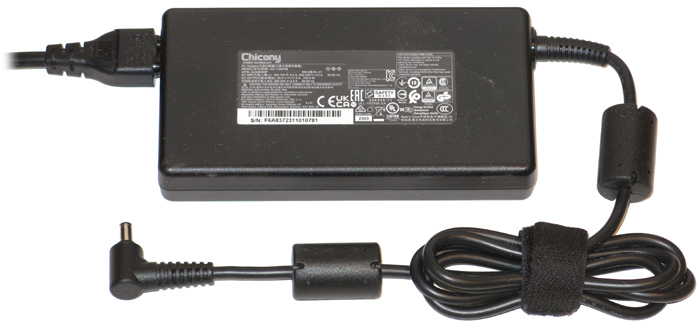

Рис. 8. Адаптер электропитания  и  его параметры
            (кликнуть мышью для увеличения картинки)

Внешнее энергопитание ноутбука Thunderobot 911 Plus G3 Pro от адаптера и проводная связь с внешними периферийными устройствами осуществляется через порты, размещенные по торцам корпуса ноутбука (рис. 2). При этом сзади расположены USB-C, разъем электропитания, Mini DisplayPort 1.4 и HDMI 2.0 (рис. 9, рис. 2).

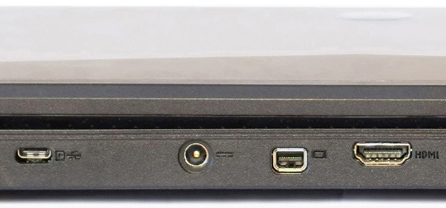

Рис. 9. Порты задней панели ноутбука

Слева находятся два порта USB-A (один из них USB 2.0) и два аудиоразъема (рис. 10, рис. 2).

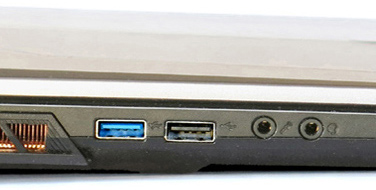

Рис. 10. Порты левой панели ноутбука

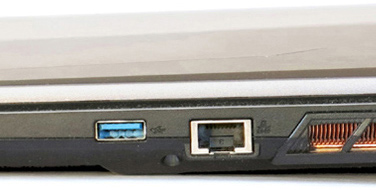

Справа находятся порты USB-A и RJ-45 (рис. 11, рис. 2).

Рис. 11. Порты левой панели ноутбука

Спереди — индикаторы активности накопителей, состояния сетевого соединения и уровня заряда аккумулятора (рис. 2).

Беспроводную связь обеспечивают контроллеры Wi-Fi 6 (IEEE 802.11 b/g/n/ac/ax) и Bluetooth 5.2.

Ноутбук Thunderobot 911 Plus G3 Pro снабжен 17,3” дисплеем с матрицей типа AHVA IPS. Этот тип матрицы является воплощением одной из самых передовых технологий. Разработка компании AU Optronics. Является разновидностью IPS. Обладает высокой разрешающей способностью, улучшенными углами обзора, широкой цветовой палитрой, высоким быстродействием. Все это обеспечивает не только очень высокое качество изображения с разрешением Full HD (1920 x 1080), но и частоту обновления 144 Гц, что особенно актуально для современных динамичных программ. Соотношение сторон экрана является стандартным и составляет 16:9. Поверхность экрана матовая, что повышает комфортность работы особенно в условиях наличия ярких внешних источников света.

Традиционно над матрицей расположены два микрофона, веб-камера (1 Mp, 720p) и отверстие светодиода индикации/подсветки (рис. 12).

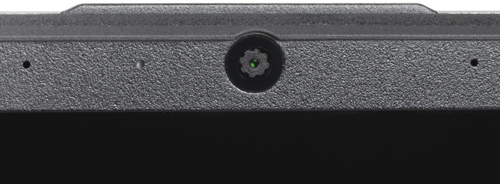

Рис. 12. Веб-камера, микрофоны, светодиод

Остается добавить, что рамки окружающие матрицу слева и справа очень узкие: всего примерно 7 мм от области изображения до кромки дисплея, визуально они смотрятся даже меньше. Важно, что узкие рамки позволили сделать ноутбук в целом компактнее многих конкурирующих изделий, кстати, при сохранении возможности использования в конструкции ноутбука полноразмерной клавиатуры (рис. 13).

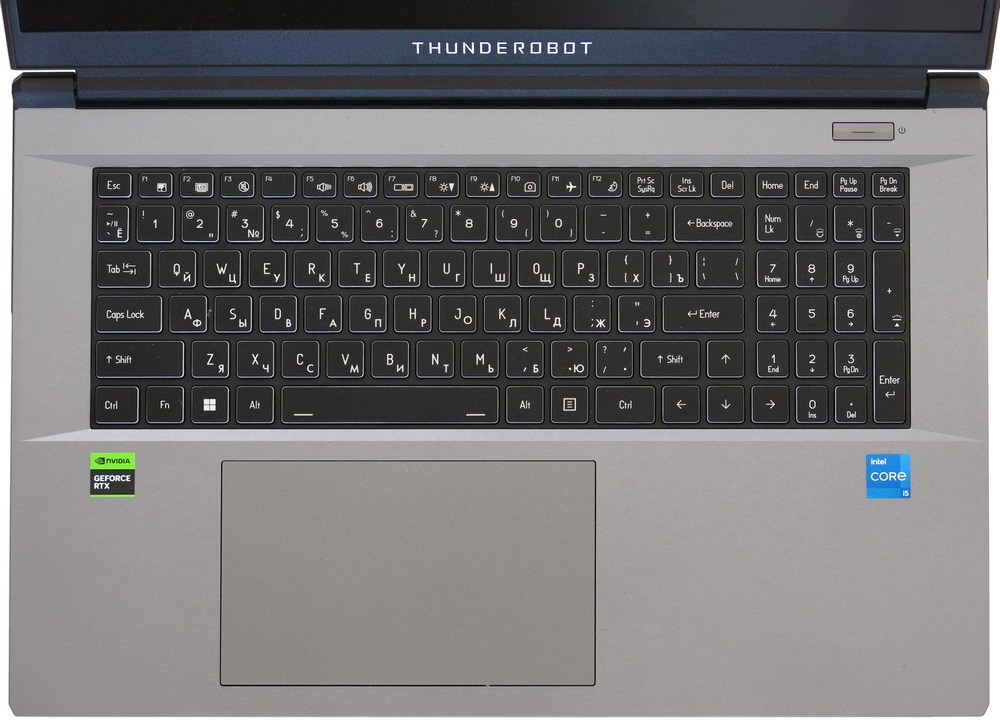

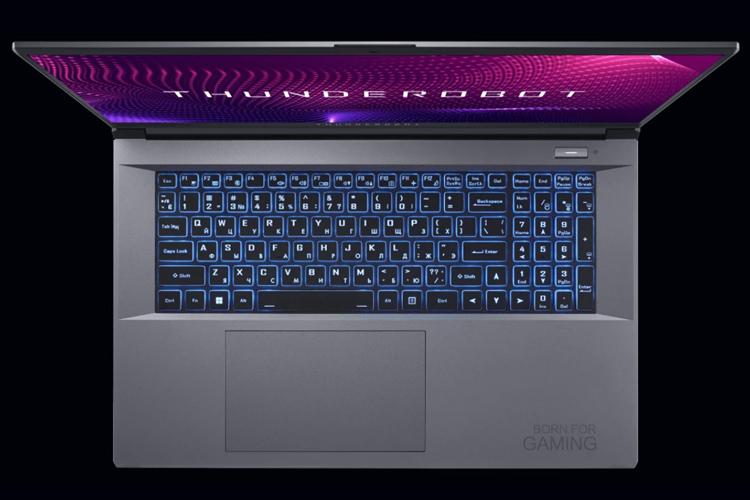

Рис. 13. Клавиатура и тачпад ноутбука Thunderobot 911 Plus G3 Pro
             (кликнуть мышью для увеличения картинки)

Клавиатура (рис. 13) у данного ноутбука мембранного типа, с блоком цифровых клавиш. Размеры основных клавиш составляют 14 х 14 мм, а функциональных — 12,5 х 9 мм. Ход клавиш составляет около полутора миллиметров, срабатывания происходят четко и тихо. Работать за такой клавиатурой удобно. Для большего комфорта клавиши клавиатуры оснащены подсветкой.

Рядом с клавиатурой традиционно расположен большой тачпад (рис. 13). Его размеры составляют 150 х 90 мм. Поверхность гладкая. Тачпад обладает хорошей отзывчивостью и обеспечивает комфортное управление аппаратно-программными средствами данного компьютера.

Акустическая система ноутбука представлена двумя малогабаритными динамиками, которые находятся в нижней части корпуса. Качество звука, правда, среднее. К сожалению, это является неизбежным для малогабаритных излучателей. Но уровень громкости воспроизведения звука довольно высокий и звук воспроизводится без хрипов.

В следующей части  данной статьи — оценки производительности


 (создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 3


Евгений Рудометов


Часть 2

Итак, революционным прорывом многие считали появление дешевых оптических дисков (Compact Disc, CD, 1980 г.). Эти оптические диски (рис. 10) были специально созданы для  обеспечения длительного хранение информации. Их емкость быстро превысила начальные 650 Мбайт, быстро достигнув 700 Мбайт для CD (1982 г.), нескольких гигабайт для DVD (1996 г.), а в случае BD (Blu-ray Disc, 2006 г.) — до 100 Гбайт. Пример дисковода CD/DVD для десктопа — на рис. 11.

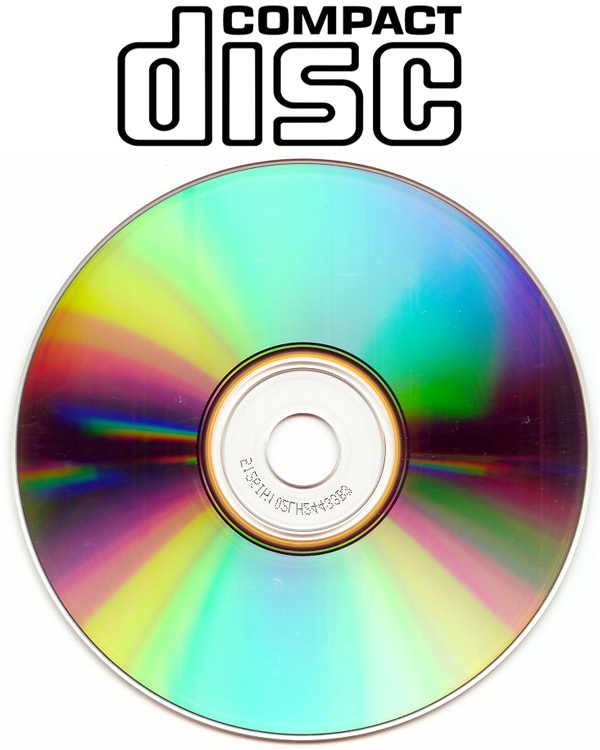

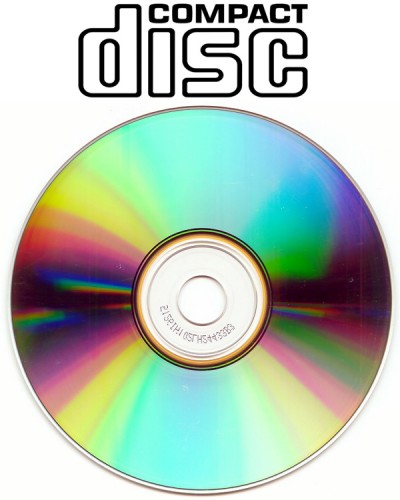

Рис. 10. Компакт-диск (CD)
             (кликнуть мышью для увеличения картинки)

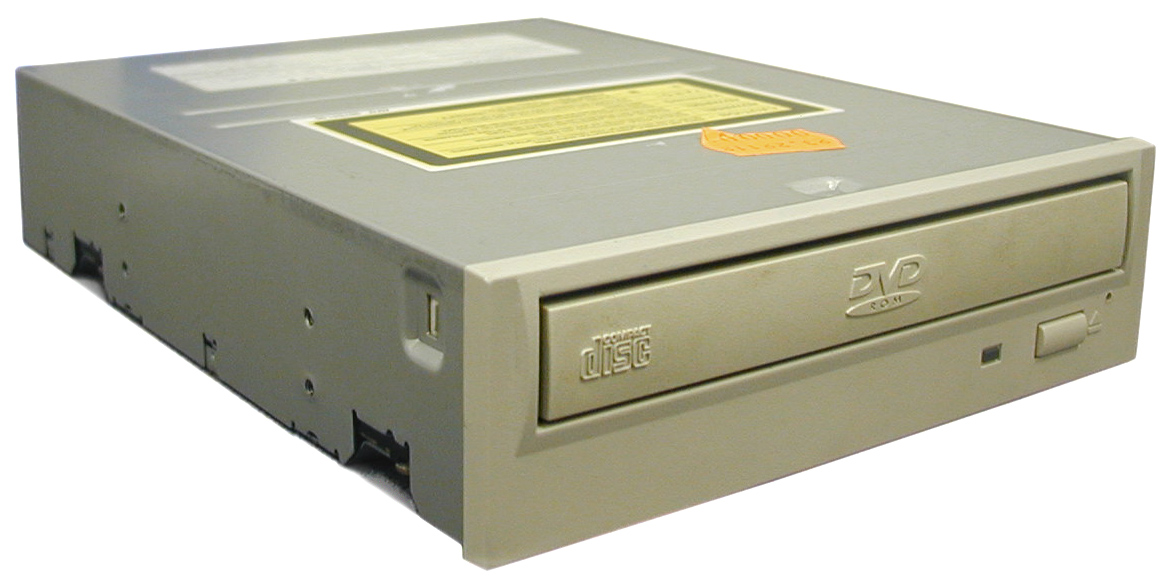

Рис. 11. Дисковод CD/DVD
             (кликнуть мышью для увеличения картинки)

Конечно, среди оптических дисков появились разнообразные улучшенные варианты. Были созданы модели, как для одноразовой записи, так и для многоразовой, как однослойные, так и многослойные. Как результат, многие специалисты до сих пор рассматривают оптические диски в качестве оптимальных средств длительного хранения оцифрованной информации. Но как оказалось, не все так безоблачно. Дело в том, что оптические диски, особенно семейств CD и DVD, обладая многими положительными свойствами, имеют и ряд значительных ограничений. Так, например, как оказалось, производители этих носителей в своем стремлении уменьшить свои расходы так модифицировали и оптимизировали технологии и материалы, что надежность хранения информации снизилась весьма существенно. Более того, сроки надежного хранения цифровых данных часто не дотягивают даже до года, особенно в условиях повышенных уровней влажности, температуры, света. Действительно, пористая структура дешевого пластика не препятствует проникновению влаги, которая разрушает металлическую пленку информационного слоя. Процесс коррозии ускоряется в присутствии яркого света, особенно при наличии в его спектре ультрафиолетовой составляющей.

Параллельно с указанными средствами хранения информации развивались накопители на жестких магнитных дисках (Hard Disk Drive, HDD, жесткие диски). Модели ПК архитектуры IBM PC, появившиеся в начале 80-х годов, комплектовались HDD, емкость которых составляла 5 Мбайт. Сравнительно быстро число мегабайт увеличилось до 10, 20, 30, 40 и т. д. Многим в то время казалось, что этот рост ничем не ограничен, и емкость будет увеличиваться, но вскоре появились очень серьезные научные работы, в которых предсказывалось и убедительно обосновывалось, что рост емкости 3,5” HDD ограничится значениями 120-150 Мбайт. Объяснялось это существованием парамагнитного предела. Дело в том, что с уменьшением размеров магнитных доменов в условиях увеличения на дисках плотности магнитных дорожек возрастает вероятность произвольного изменения их состояния, связанного с их произвольным размагничиванием, перемагничиванием и т. п.

Однако благодаря появлению новых открытий, материалов, элементов и технологий указанный предел все время успешно отодвигается. В результате появляются все более совершенные модели HDD, в которых доступ к записанным данным осуществляется за время менее 20 мс, а емкость указывается уже в терабайтах даже в изделиях потребительского сектора. Расстояние же между головками и быстро вращающимися магнитными дисками исчисляется уже в нанометрах. При этом в последние годы вся механическая часть высокоемких HDD помещается в герметичные боксы, заполненные гелием. Гелиевая среда позволяет улучшить многие параметры, в частности, снизить сопротивление вращению дисков, что позволяет увеличить их число. В результате удалось выпустить накопители очень высокой емкости (рис. 12). Более того емкость некоторых старших моделей даже «перевалила» за значение 20 Тбайт.

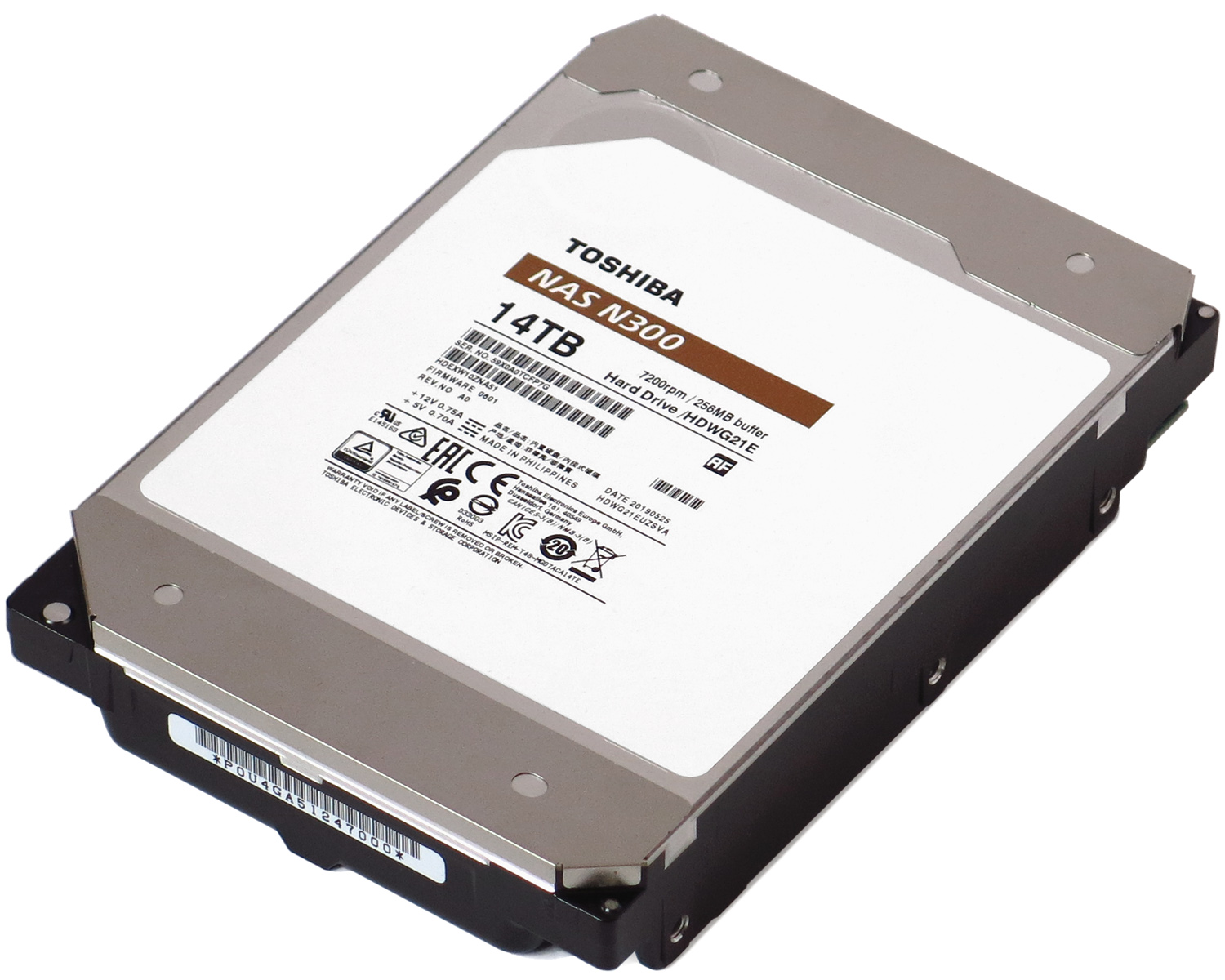

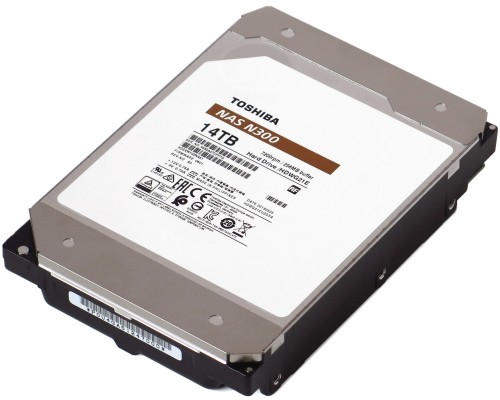

Рис. 12. Высокоемкий жесткий диск
             (кликнуть мышью для увеличения картинки)

В дополнение к сказанному необходимо отметить, что управление процессом записи на магнитные диски и последующее корректное чтение данных осуществляется с помощью очень сложной, высокоточной механики, а также сложной электроники. Кстати, электронная часть в HDD уже давно является, по сути, встроенным миниатюрным компьютером с очень сложным чипом, выполняющим функции процессора. В архитектуре накопителя он дополнен чипами оперативной памяти, специальной программой (прошивкой) в чипе энергонезависимой памяти и т.п. Остается добавить, что, кроме 3,5-дюймовых HDD, на рынке представлен также широкий спектр 2,5-дюймовых моделей, емкость которых в настоящее время ограничена сверху значением 5 Тбайт. Были еще HDD форматов 1,8” и 1”, но они не снискали широкого признания и были постепенно сняты с производства.

К сожалению, эти совершенные, но очень сложные по своему внутреннему устройству накопители уязвимы для ударных нагрузок и вибраций. Выход из строя (вместе с потерей накопленной информации) менее 1% HDD за время гарантийного периода, обычно пять лет, считается весьма хорошим результатом. Однако, к сожалению, нередко бывают серии моделей с результатами в разы хуже: и 5%, и 10%, и даже больше. При этом, чем выше плотность записи на магнитных дисках и чем больше дисков на шпинделе, тем, по-видимому, труднее обеспечить бесперебойную работу накопителя. Увы, хотя этот тип накопителей является очень востребованным и распространенным, он явно не идеален. Именно поэтому конструкторы и пользователи с энтузиазмом восприняли разработку чипов (1988 г.) и устройств на основе технологии флеш (1984 г.).

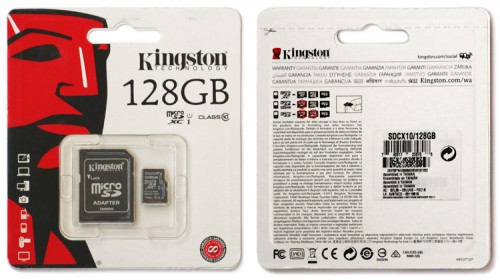

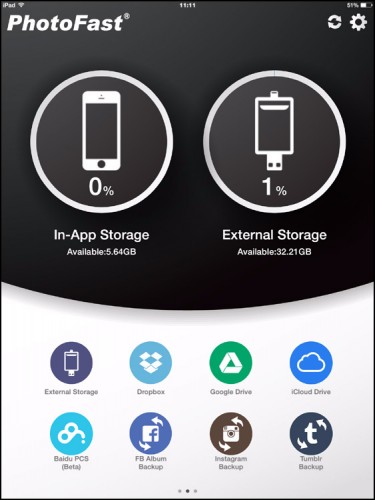

В качестве примера можно привести USB-флеш-накопители (USB-флешки или просто флешки), флеш-карты (SD, SDHC, SDXC) и, конечно, твердотельные накопители (Solid-State Drive, SSD). Но о принципах работы, достоинствах и недостатках, а также об особенностях эксплуатации и надежности будет рассказано в следующей статье о накопителях.

>>    Часть 1


Сокращенные версии статьи:

• Можно ли долго хранить данные на SSD?
• Можно ли долго хранить данные на SSD? / IT-Expert. 2022, №6
• Накопители: от кассет до HDD. / Вы и ваш компьютер. 2022, №7, с.12-15

Евгений Рудометов


Часть 1

Как уже упоминалось в предыдущей части статьи, магнитные ленты до сих пор остаются востребованными в крупных центрах обработки и хранения информации. Однако традиционные громоздкие катушки с лентами (бобины, рис. 6), нашедшие широкок распространение со времен IBM 360/370 (мейнфреймами IBM), постепенно уступают свое место более комактным преемникам.

Кстати, с указанными майнфреймами спользовались устройства с плотностью записи 32, 63 и 243 бит/мм (800, 1600 и 6250 бит/дюйм), что соответствовало емкости одной стандартной катушки ленты, соответственно, 20, 40 и 140 Мбайт. Наряду со стандартными катушками диаметром 267 мм (10,5 дюймов), содержащими 730 метров ленты, в ходу были также катушки уменьшенного диаметра 178 мм (7 дюймов), содержащие 183 метра ленты, но более компактные, помещавшиеся в обычную сумку.

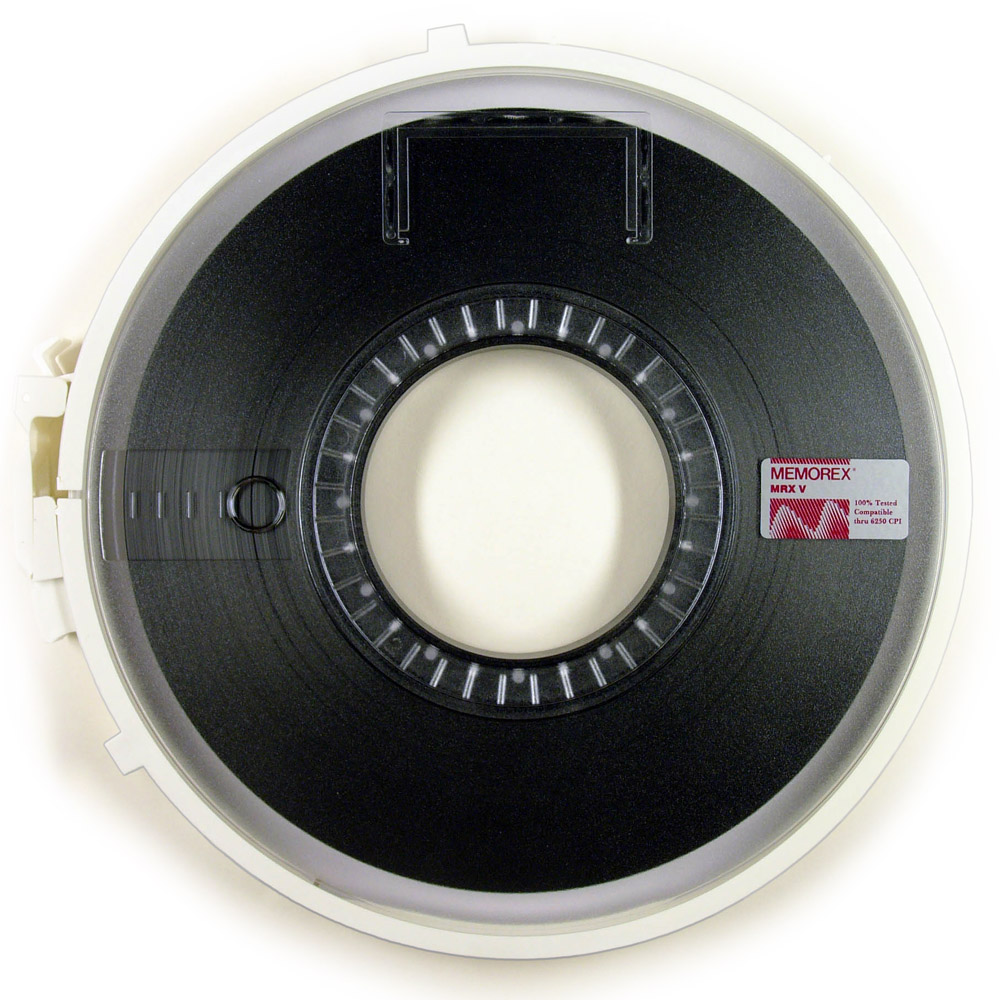

Рис. 6. Катушка с магнитной лентой
            (кликнуть мышью для увеличения картинки)

Следует отметить, что современные устройства, использующие магнитные ленты, помещенные в компактные кассеты (картриджи), по эксплуатационным параметрам выгодно отличаются от своих предшественников эры огромных ЭВМ. Достоинствами таких решений являются следующие характеристики: очень большая емкость, достигающая уже десятков терабайт, сравнительно низкая стоимость носителя, а также низкое энергопотребление систем большого информационного объема.

Стандарт первого поколения был выпущен в рамках LTO Program в 2000 году. Он предусматривал возможность хранения на одном ленточном картридже до 200 Гбайт информации в сжатом виде.

Картриджи текущего стандарта LTO-9 имеют «чистую» емкость 18 Тбайт и могут хранить до 45 Тбайт данных в сжатом виде. Скорость передачи достигает 1000 Мбайт/с (с учетом компрессии). Себестоимость хранения информации, по данным консорциума LTO, составляет менее $0,01/Гбайт.

В картриджах Fujifilm используется лента на основе феррита бария (BaFe, рис. 7). Покрытие формируется с использованием фирменной технологии NANOCUBIC. Компания заявляет о 50 годах стабильного хранения данных с использованием новой ленты.

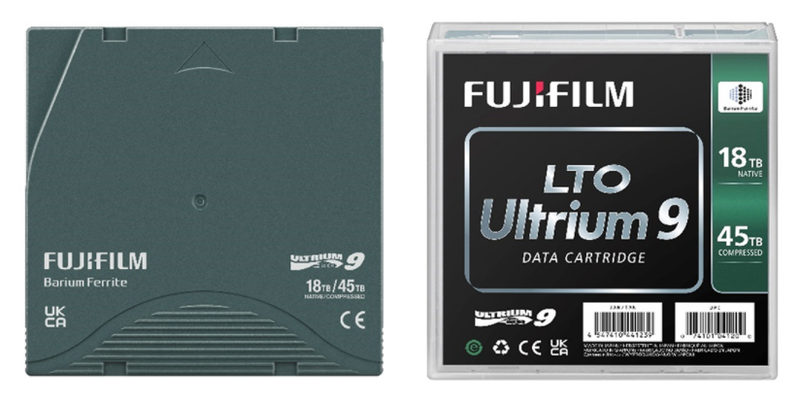

Рис. 7. Картридж Fujifilm LTO-9 18 Тбайт (45 Тбайт)
            (кликнуть мышью для увеличения картинки)

Планируется, что с появлением LTO-10 емкость картриджа вырастет до 36 Тбайт, а объем хранимых в сжатом виде данных может достичь значения 90 Тбайт.

Аналогичные изделий выпустили компании HPE (рис. 8) и Quantum. Однако на этом развитие не остановилось. Участники консорциума LTO — компании HPE, IBM и Quantum — обнародовали дальнейшим план развития стандарта ленточных накопителей LTO Ultrium.

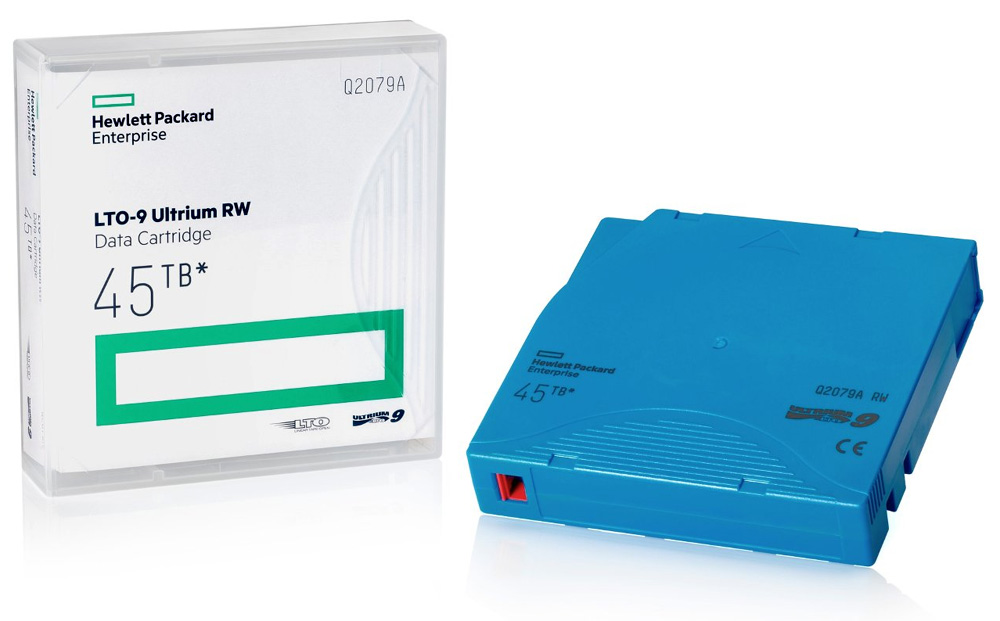

Рис. 8. Картридж HPE LTO-9 18 Тбайт (45 Тбайт)
            (кликнуть мышью для увеличения картинки)

Ожидается, что технология будет совершенствоваться ещё как минимум пять поколений, то есть как минимум до LTO-14.

Картриджи 14-го поколения обеспечат объём до 576 Тбайт и 1,44 Пбайт соответственно. Это означает, что развитие ленточных технологий и продуктов в лице картриджей LTO и соответствующих устройств чтения/записи не останавливается (рис. 9).

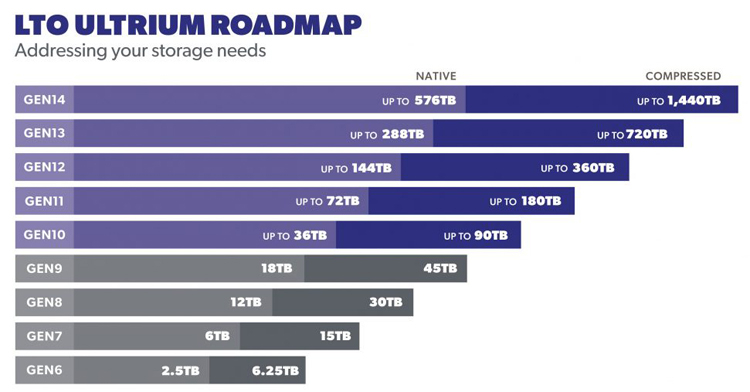

Рис. 9. Эволюция стандартов картриджей
            (кликнуть мышью для увеличения картинки)

Однако существенным недостатком этого метода является низкая скорость произвольного доступа к данным. Происходит это из-за последовательного доступа, так как лента должна прокрутиться к нужному месту, что иногда требует десятков секунд. При этом производительность сильно падает при увеличении количества одновременных запросов, особенно к неактивным кассетам. Кроме того, к недостаткам относятся сравнительно высокая стоимость устройства записи/чтения, а также весьма жесткие требованиях к условиям эксплуатации системы и условиям хранения носителей. Но все это важно для крупных центров и практически не актуально для небольших компаний и частных пользователей, нуждающихся в относительно недорогих, компактных средствах, обеспечивающих запись, чтение и надежное хранение информации.

В этих условиях многие считали революционным прорывом появление дешевых оптических дисков (Compact Disc, CD, 1980 г.). Они были специально созданы для  обеспечения длительного хранение информации. Однако об этой разработке, а также результатах ее эволюции —  в следующей части данной статьи. Там же — и о накопителях на жестких магнитных дисках (HDD).

Оптические и жесткие магнитные диски рассмотрены  в следующей части  данной статьи.

>>    Часть 3


Евгений Рудометов

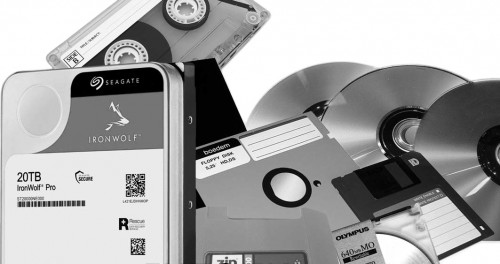

Первым массовым носителем информации стала бумага. Столетия она использовалась для печатания картин, книг, альбомов и т. п. Но нашла она свое место и после появления механических и электронных устройств в виде рулонов перфолент и пачек перфокарт, с помощью которых осуществлялось кодирование и ввод информации в системах ее обработки. Конечно, бумага, как носитель информации, обладает многими достоинствами, однако не лишена она и ряда всем известных недостатков. Среди них не последнюю роль играет уязвимость к внешним воздействиям, а также проблемы, связанные с хранением. Поэтому нет ничего удивительного в том, что с повсеместным внедрением компьютерных средств обработки информации потребовались более удобные и надежные носители цифровых данных.

Одной из важнейших целей этой замены является, например, стремление повысить информационную плотность записи информации. Действительно, объем и масса  цифрового носителя существенно меньше аналогичных параметров бумажного эквивалента. Замена позволяет упростить и улучшить хранение, копирование и передачу информации. И, как результат, сделать ее более доступной для пользователей. Оставляя в стороне организационные проблемы, необходимо отметить, что на роль оптимальных носителей претендовали различные изделия высоких технологий.

Так, например, некоторое время в качестве носителей энергонезависимого хранения цифровых данных в компактных настольных компьютерных системах использовались компакт-кассеты (англ. Compact Cassette). При этом в промышленных, научных, образовательных и т. п. системах операции записи и чтения осуществлялись с помощью соответствующих устройств. В домашних же системах запись/чтение выполнялись с помощью обычных бытовых стационарных и мобильных магнитофонов с компакт-кассетами (рис. 1). Такие варианты были дешевой альтернативой существенно более дорогим тогда решениям, например, дисководам с гибкими дисками.

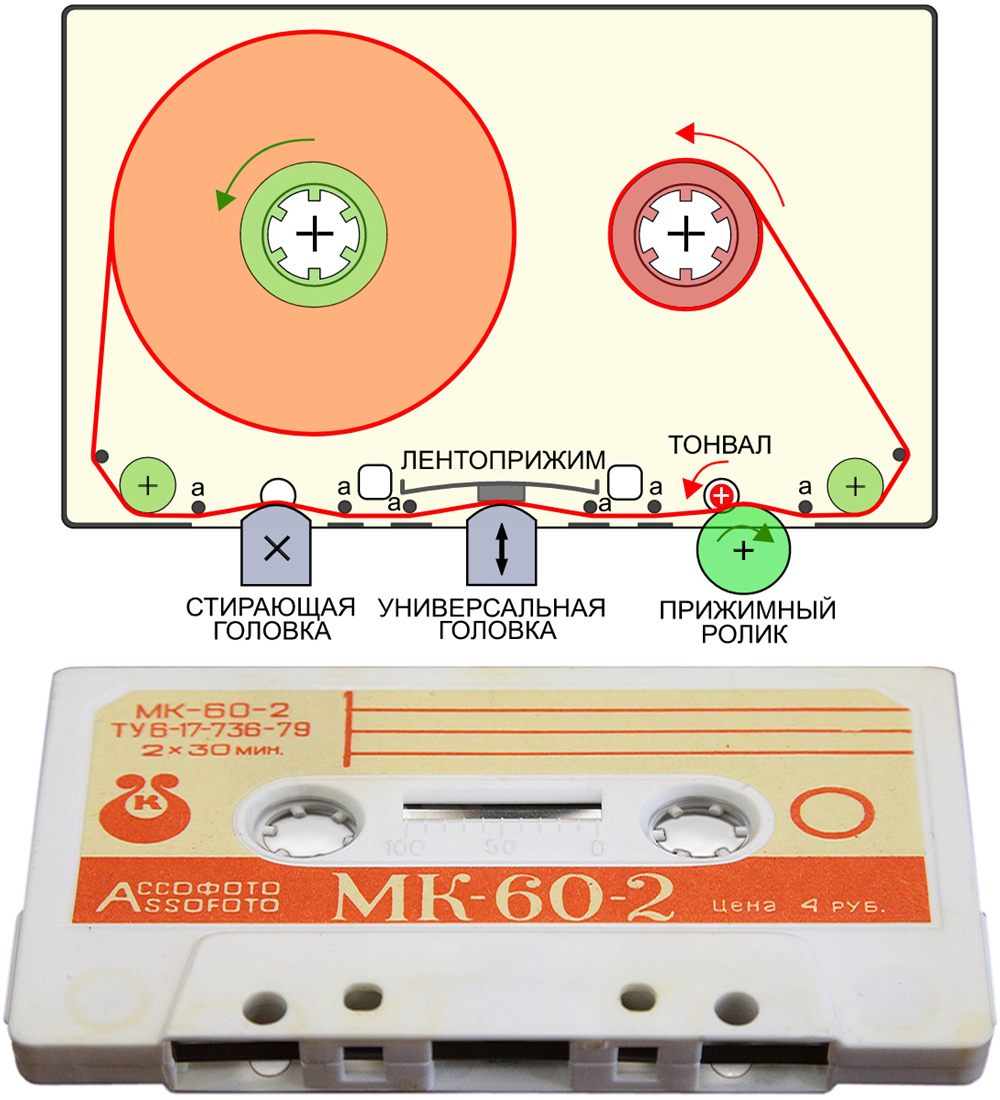

Рис. 1. Компакт-кассета
            (кликнуть мышью для увеличения картинки)

Принятый и опубликованный в 1976 г. Kansas City standard предусматривал частотное кодирование. Логическому нулю соответствовали 4 периода колебаний с частотой 1200 Гц, единице — восемь периодов с частотой 2400 Гц. Каждый байт обрамлялся ведущим нулем и двумя замыкающими единицами, то есть расширялся до 11 знаков; коррекция ошибок не предусматривалась. В результате скорость записи и чтения данных была ограничена 27 байт/c (300 бод). Впоследствии скорость была повышена до 600, 1200 бод и выше. В зависимости от скорости записи на компакт-кассету мог поместиться разный объем данных. Для скорости в 2000 бод на одну сторону 90-минутной кассеты могло поместиться до 660 Кбайт информации. Использование более продвинутых методик модуляции в сочетании с улучшенными полосой пропускания и отношением сигнал/шум позволили значительно увеличить полезный объем и скорость записи стандартной кассеты.

Важно, что доступ к записанным цифровым данным на компакт-кассетах осуществлялся исключительно последовательно. Это требовало значительного времени для перемотки ленты и поиска необходимых участков. При этом запись новых данных сопровождалась  стиранием ранее записанной информации, и полная автоматизация была, как правило, невозможна. Кроме того, магнитные ленты не обеспечивали высокой надежности хранения данных. Они были подвержены постепенному стиранию магнитного слоя, требовали для хранения обеспечения определенных температурных и влажностных условий.

С удешевлением производства дискет компакт-кассеты постепенно вытеснялись в качестве основного средства хранения информации. Практически сразу после появления персональных компьютеров (PC, ПК) в качестве носителей стали использоваться пятидюймовые (5¼″) гибкие магнитные диски (от англ. floppy disk — гибкий диск) с информационной емкостью 360 Кбайт (разработка 1978 г.). Действительно, если 1 символ требует 1 байта, то емкости 360 Кбайт вполне достаточно для хранения, например, текстовой части диссертации или небольшой книги, или части большой. Правда, вот для иллюстраций и фотографий места уже недостаточно. Не решили этой проблемы и пятидюймовые диски двойной емкости — 720 Кбайт (1982 г, рис. 1). В дальнейшем прогресс сравнительно быстро привел к появлению трехдюймовых (3½″) гибких дисков емкостью 720 Кбайт (1984 г.), 1,44 Мбайт (1987 г., рис. 1), а также более дорогих и поэтому менее распространенных 2,88 Мбайт (1991 г.). Примеры дискет 3½″ и 5¼″ представлены на рис. 2, дисковода гибкого диска 3½″ для десктопа —  на рис. 3.

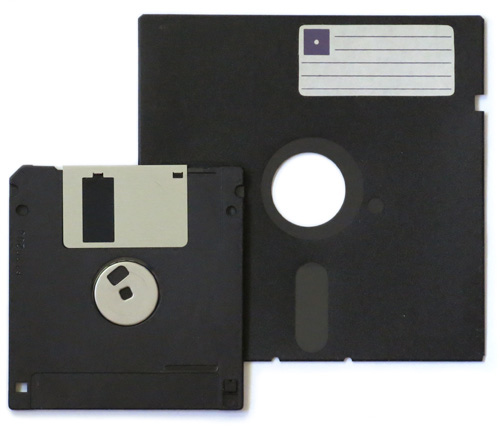

Рис. 2. Гибкие диски 3½″ и 5¼″
            (кликнуть мышью для увеличения картинки)

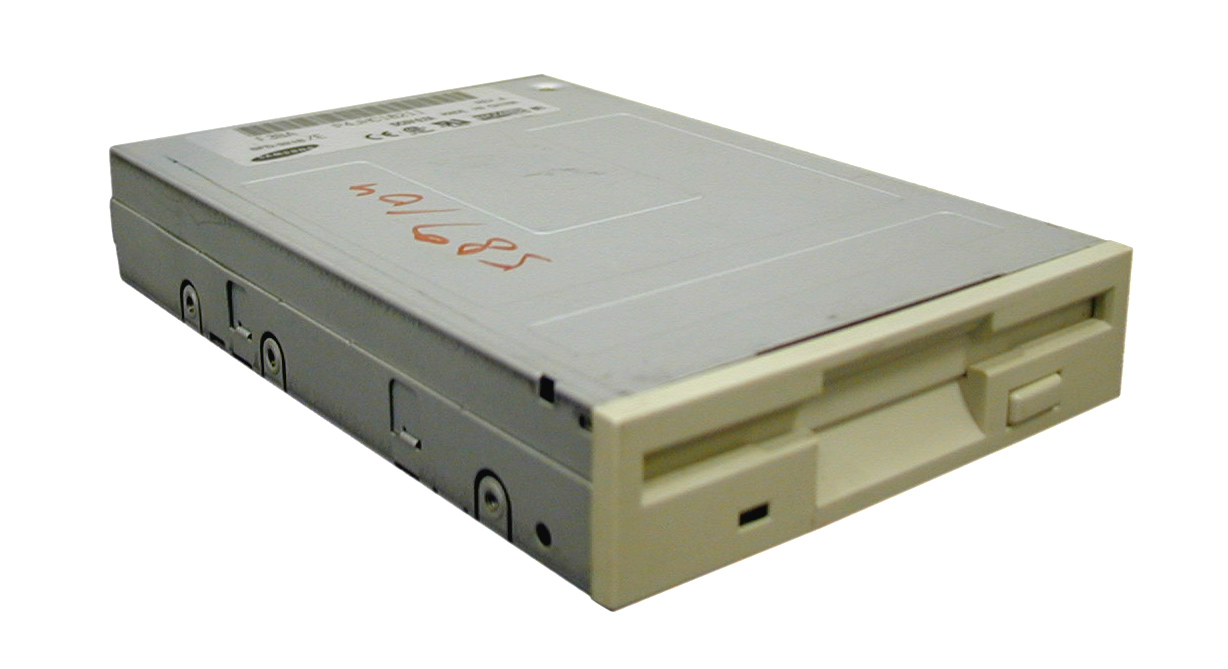

Рис. 3. Дисковод для диска 3½″
            (кликнуть мышью для увеличения картинки)

Кстати, чтобы инсталлировать простейшую операционную систему MS-DOS, управляемую вводом посредством клавиатуры соответствующих команд в режиме диалога, требовалось порядка десятка дисков 1,44 Мбайт. Хранить такие диски рекомендовалось в сухом и прохладном месте, иначе возникала проблема с чтением записанной информации. Не шло им на пользу и интенсивное их использование, так как рабочий слой дисков постепенно стирался головкой, осуществляющей запись/считывание. А еще данные диски были подвержены попаданию пыли, которая при вставке носителя в дисковод могла попасть под магнитную головку и вызвать необратимое повреждение магнитного покрытия, что нередко и происходило. Словом, жизненный срок гибких магнитных дисков был весьма короток, часто составляя всего несколько недель, а иногда даже несколько дней.

На смену претендовали несколько разработок, например, дискеты Iomega Zip (1994 г.). Они, по сути, являлись модернизацией 3,5” дискеты. Но стоимость дискет Iomega Zip и стоимость соответствующих дисководов были сравнительно высокими. Кроме того, емкостные и эксплуатационные характеристики оказались недостаточными для длительного доминирования на рынке, хотя были выпущены диски емкостью 100, 250, 750 Мбайт. Примеры дискеты и дисковода Iomega Zip представлены на рис. 4.

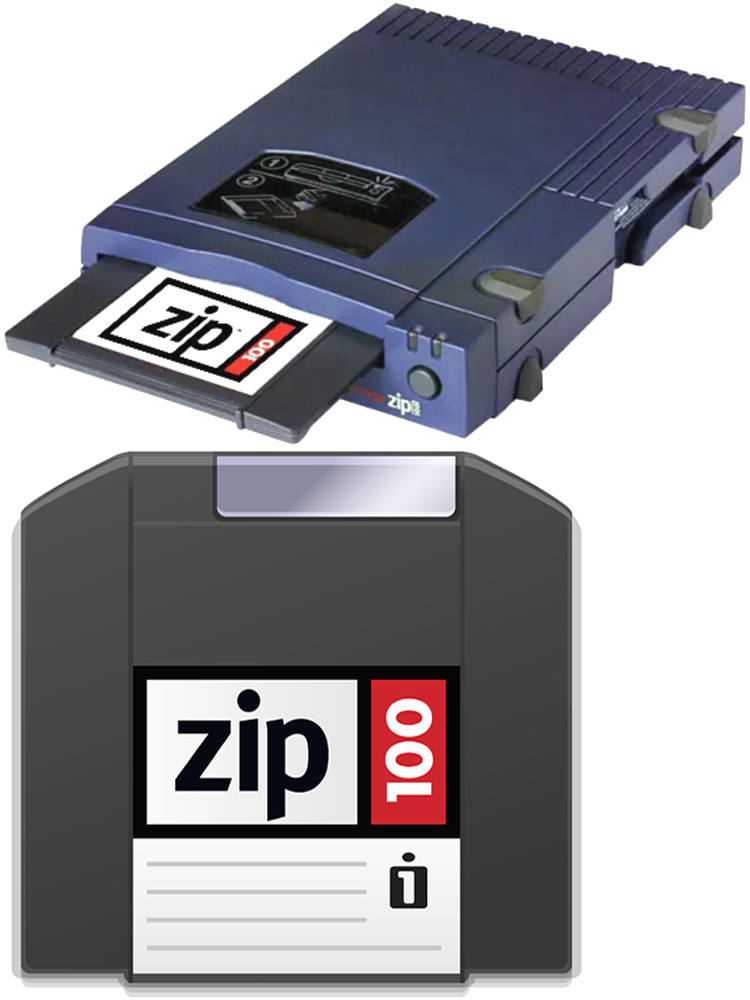

Рис. 4. Дискета и дисковод Iomega Zip
            (кликнуть мышью для увеличения картинки)

По тем же причинам не смогли на долгое время закрепиться на рынке и магнитные диски с лазерным позиционированием головок, например, LS-120 с емкостью до 120 Мбайт (рис. 5).

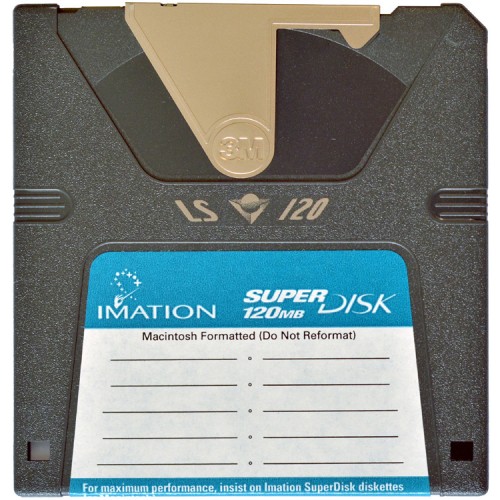

Рис. 5. Диск LS-120 120 Мбайт
            (кликнуть мышью для увеличения картинки)

Конечно, есть еще и магнитные ленты, которые все еще остаются востребованными в крупных центрах обработки и хранения информации, но об этом в следующей части статьи.

Некоторые характеристики ленточных систем хранения данных рассмотрены  в следующей части  данной статьи.

>>    Часть 2


Виктор   Рудометов
Евгений Рудометов


 >>    Часть 1


(кликнуть мышью для увеличения картинки)

Итак, установив накопители и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования. После включения загорятся индикаторы и можно заходить в web-интерфейс Synology. Видеовыходов у Synology DS920+ нет, поэтому вся работа с NAS сервером осуществляется через web-интерфейс и специализированные приложения.

Настройка Synology DS920+ достаточно проста, а при необходимости можно обратиться к руководству пользователя. Также на сайте производителя представлено множество статей и руководств по настройке и работе, есть даже соответствующие видеоролики.

В процессе настройки будет предложено установить операционную систему на жесткие диски. Следует учитывать, что все данные при этом будут стерты. Если же диски ранее использовались в другой модели Synology NAS, то система автоматически распознает это и предложит вариант миграции данных и настроек. Весь процесс первоначальной конфигурации максимально понятен и автоматизирован, по факту необходимо лишь несколько раз нажать кнопку «Далее», придумать имя пользователя и пароль для входа в систему.

Одна из интересных возможностей аппаратно-программной инфраструктуры Synology — это система QuickConnect. Она позволяет устанавливать непрямое подключение к DSM по Интернету через серверы Synology. Таким образом, у пользователей появляется доступ к своим файлам с разных устройств и из любой точки мира. Прямой доступ будет быстрее, но в ряде сетевых конфигураций QuickConnect является, по сути, единственным способом доступа к своему Synology NAS вне локальной сети. С помощью QuickConnect можно, например, обмениваться ссылками на файлы и папки с коллегами и друзьями. Можно также сделать “Запрос Файла”, чтобы они смогли загрузить свои фотографии или другие файлы напрямую на Synology NAS. Файлы и папки, сохраненные на Synology NAS, можно быстро и легко сделать общедоступными.

Стоит отметить, что Synology DS920+ поддерживает технологию Link Aggregation, увеличивая пропускную способность с помощью объединения нескольких сетевых интерфейсов и обеспечивая аварийное переключение трафика для сохранения сетевого соединения в случае его потери. Таким образом, существует возможность не только повысить отказоустойчивость, но и производительность нескольких пользователей. К сожалению, нет возможности настроить сеть так, чтобы один пользователь смог использовать оба гигабитных канала. Также для многих режимов Link Aggregation требуется соответствующая поддержка роутера.

Конфигурация хранилища, в частности режим RAID, осуществляется в приложении “Диспетчер хранения”. Там же можно посмотреть информацию о дисках, провести S.M.A.R.T. тесты, чтобы убедиться в их работоспособности и надежности.

Логический раздел создается в меню Раздел. Для начинающих пользователей есть вариант “Быстро”, при котором создается оптимальная конфигурация с томом SHR. “Настраиваемый” режим позволит выбрать тип пула хранения, размер тома и режим RAID.

Следует отдельно отметить фирменную технологию RAID компании Synology, воплощенную в Synology Hybrid RAID (SHR). Эта фирменная разработка является автоматизированной системой управления RAID от компании Synology. На нее целесообразно обратить внимание даже опытным пользователям.

Система SHR допускает использование одного или двух отказоустойчивых дисков (по аналогии с RAID 5 и 6), так что даже при отказе одного или двух дисков данные на SHR не будут утрачены. SHR позволяет использовать диски разного объема, при этом есть варианты конфигураций с минимальными потерями в итоговом объемы раздела.

Классический массив RAID создает том хранилища на основе наименьшего диска в массиве. В отличие от классических массивов RAID система SHR способна разделить каждый диск на маленькие блоки и создать дополнительные возможности для хранения избыточных данных. С помощью SHR недоступный том объемом 4,5 Тбайт можно использовать в виде маленьких блоков, чтобы максимально увеличить емкость каждого диска.

Другой особенностью SHR является упрощенный процесс перехода на диски большего размера.

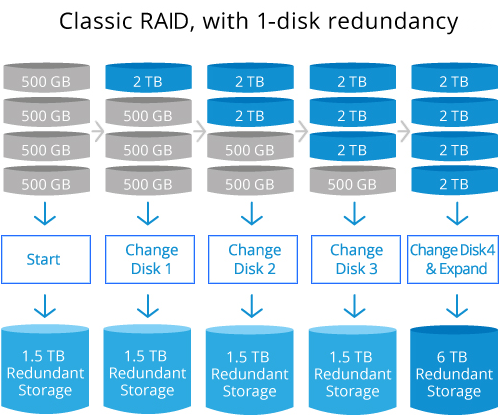

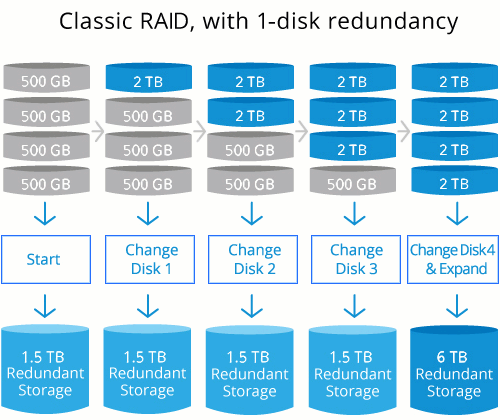

Классический RAID (рис. 7) не позволит использовать дополнительное пространство пока все диски не будут заменены на диски большего размера. Так, например, имея начальную конфигурацию из 4-х дисков по 500 Гбайт (с одним избыточным, RAID 5), пользователь постепенно покупает и устанавливает диски размером 2 Тбайт. Даже заменив 3 диска на модели по 2 Тбайт, пользователю будет доступно все те же начальные 1,5 Тбайт. И только после замены последнего четвертого диска, станет доступно 6 Тбайт дискового пространства.

Рис. 7. Классический RAID

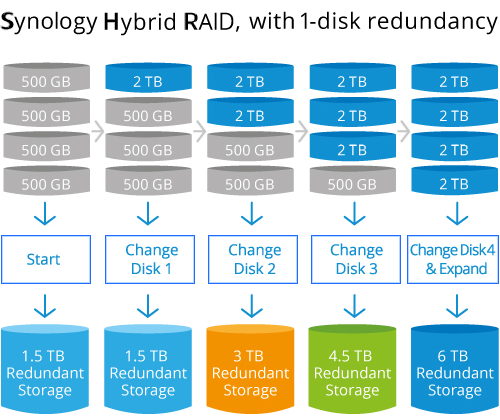

При расширении хранилища вариант с SHR (рис. 8) работает гораздо эффективнее классического массива RAID. Уже после замены двух дисков общий объем доступного пространства составит 3 Тбайт, а после замены третьего — 4,5 Тбайт:

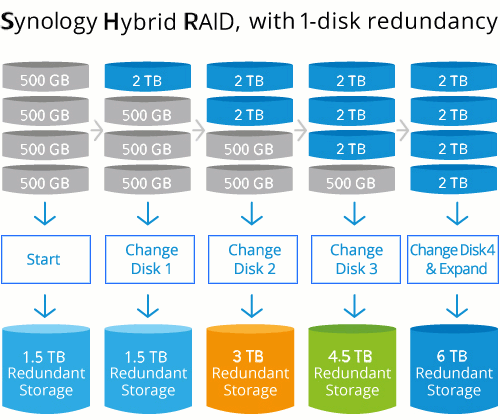

Рис. 8. Synology Hybrid RAID

После тестирования различных конфигураций и комбинаций дисков, а также осуществляя замену (апгрейд) можно сделать вывод, что Synology Hybrid RAID является оптимальным выбором не только для начинающих, но и для опытных пользователей. Рассчитать результирующую емкость массива и сравнить различные типы RAID можно с помощью RAID калькулятора на сайте Synology.

Кстати, помимо RAID данные можно защитить с помощью создания резервной копии на внешний носитель через Hyper Backup или с помощью бэкапа в Synology C2 Cloud.

После создания раздела необходимо выбрать для него файловую систему. Так как Synology DS920+ поддерживает BTRFS, имеет смысл выбрать именно ее.

Итак, BTRFS — это современная файловая система хранения данных. Ее основные особенности:

• усовершенствованная технология Snapshot обеспечивает практически мгновенную управляемую защиту данных общих папок и LUN,
• восстановление данных на уровне файла или папки предоставляет пользователям гибкие возможности восстановления определенных файлов или папок,
• гибкая система общих папок и квот пользователей обеспечивает комплексное управление квотами во всех учетных записях пользователей и во всех общих папках,
• самовосстановление файлов позволяет файловым системам BTRFS автоматически обнаруживать поврежденные файлы с помощью зеркальных метаданных и восстанавливать поврежденные данные, используя конфигурации RAID,
• сжатие «на лету» позволяет сжимать данные перед их записью на диск, чтобы оптимизировать использование ресурсов системы хранения и сократить количество команд записи на диски.

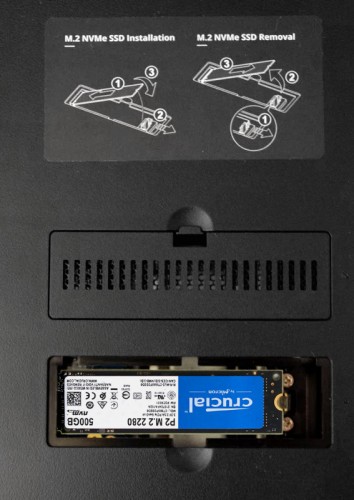

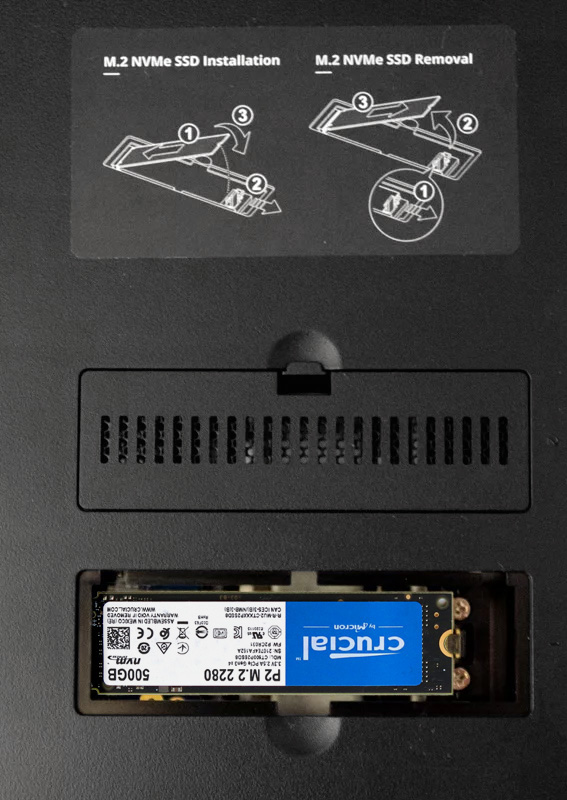

Как упоминалось ранее, SSD-кэш в Synology DS920+ позволяет существенно повысить производительность дисковой системы. В первую очередь это относится к таким внутренним операциям, как, например, обработка, индексация и распознавание фотографий, индексация мультимедиа, поиск файлов, работа базы данных. В большинстве случаев достаточно SSD M.2 небольшого объема, в пределах 64 – 128 Гбайт.

Скоростные возможности Synology DS920+ были оценены в процессе тестирования системы следующей конфигурации:

• жесткие диски — 2 HDD 14 Тбайт, 2 HDD 10 Тбайт,
• SSD-кэш — M.2 NVME Crucial P2 500 Гбайт с PCIe Gen3×4.
• тип RAID — 4 HDD в конфигурации SHR с использованием избыточности одного диска,
• файловая система — BTRFS,
• тесты — CrystalDiskMark 7, ATTO Disk Benchmark

Результаты тестирования приведены ниже (рис. 9, рис. 10).

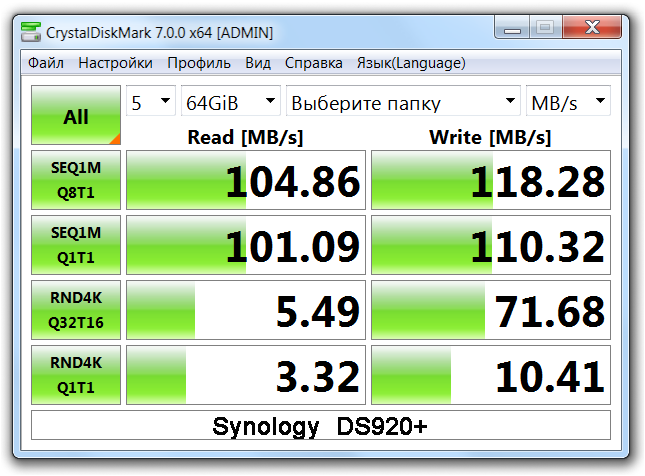

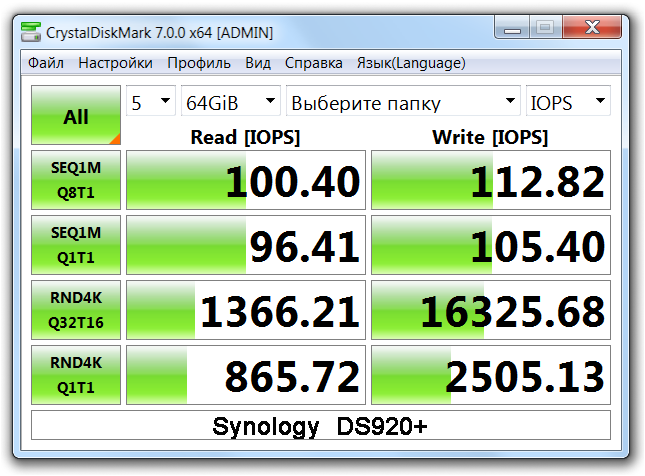

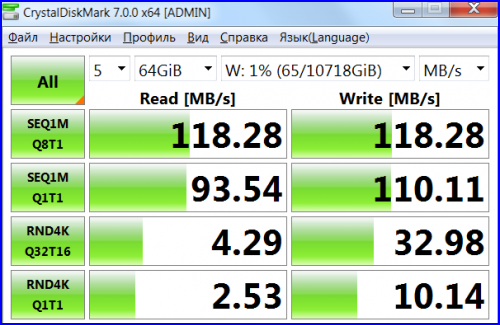

Рис. 9. Результаты CrystalDiskMark 7
           (кликнуть мышью для увеличения картинки)

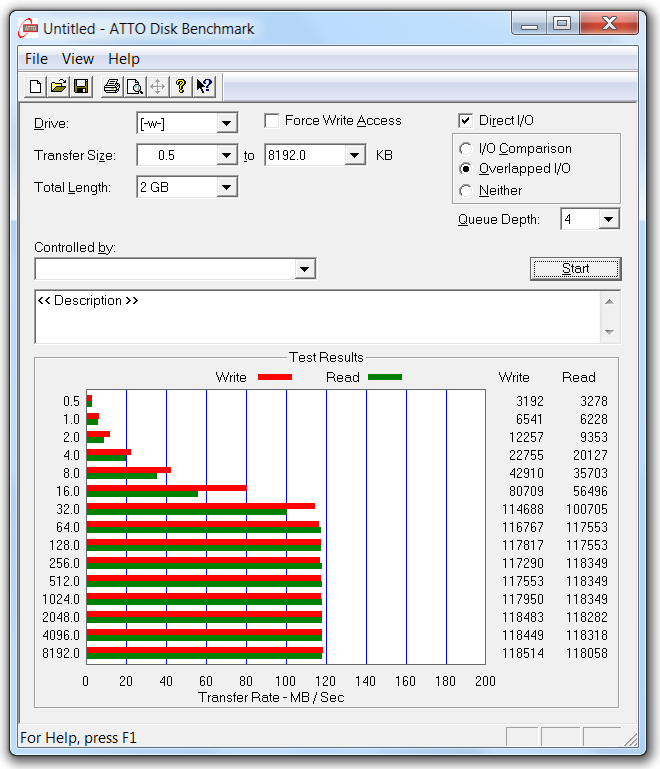

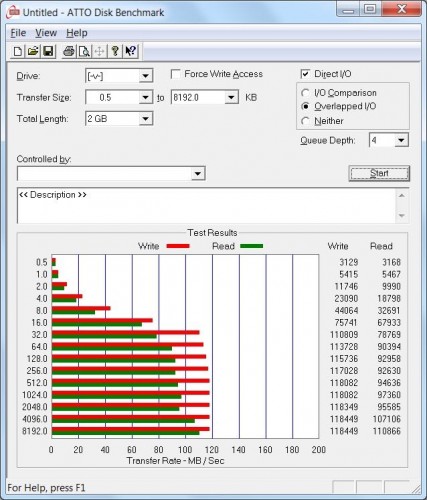

Рис. 10. Результаты ATTO Disk Benchmark
             (кликнуть мышью для увеличения картинки)

Как следует из полученных результатов тестирования Synology DS920+, все упирается в возможности сетевого интерфейса, чья пропускная способность ограничена значением 1 Гбит/с. Однако при организации одновременного доступа к NAS нескольких пользователей можно в режиме Link Aggregation использовать канал передачи данных шириной в два гигабита (2×1 Гбит/с).

Стоит отметить, что полученные цифры производительности довольно высоки. Этого достаточно для повседневных задач, к которым относятся, например, просмотр видео и фото, чтение документов или создание резервных копий систем, программ и данных.

Для реализации всех возможностей устройства компания Synology создала специализированную операционную систему DSM и Центр Пакетов, где можно устанавливать дополнительные приложения на Synology NAS. Доступно более 100 приложений как от фирмы Synology, так и от сторонних разработчиков. Домашние пользователи, несомненно, оценят мультимедиа приложения для организации хранения и просмотра фото и видео файлов. Для офисов актуальны системы резервного копирования, почтовый сервер, календарь, чат, работа с документами. Есть много возможностей и для разработчиков, от хостинга сайтов и репозиториев до систем виртуализации.

В заключение остается добавить, что Synology DS920+ является высокоэффективным решением для домашнего и офисного использования. Данное устройство обеспечивает надежное централизованное хранение информации. Его аппаратное обеспечение очень хорошо справляется с самыми разными задачами, а программное обеспечение позволяет раскрыть весь потенциал сетевого сервера. Основным же достоинством рассмотренной модели, несомненно, является высокоэффективная и удобная операционная система DSM, управляющая работой сервера, а также очень большой набор программных пакетов.

>>    Часть 1


Дополнительные материалы:

• Обзор сетевого хранилища Synology DS920+
• Сетевой накопитель Synology DS920+
• Возможности программного обеспечения Synology NAS DS920+
• Программное обеспечение Synology DS920+
• 1Гбит + 1Гбит = 2 Гбит: Настраиваем Link Aggregation между роутером Asus RT-AX89X и Synology NAS DS920+
• 1Гбит + 1Гбит = 2 Гбит
• Synology DS920+ – высокопроизводительный NAS для работы и досуга. / Вы и Ваш компьютер. 2021, №9, с.16-20
• Обзор сетевого хранилища Synology DS420+
• Возможности программного обеспечения Synology NAS DS420+
• Synology DiskStation DS420+
• Synology DS420+ - NAS для дома и офисов. / Вы и Ваш компьютер. 2020, №8, с.24-27







Виктор   Рудометов
Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Объемы служебной и личной информации стремительно растут. При этом основную долю составляют служебные и личные документы, резервные копии программ и данных, а также фотографии, видео, аудио. Данный рост постоянно повышает нагрузку на системы обработки и хранения информации. Облачные системы нередко дороги, а также часто не предоставляют необходимого уровня безопасности, надежности, оперативности и удобства пользования. Оптимальное решение — использование систем на основе серверов сетевых хранилищ, например, Synology DiskStation DS920+ (далее Synology DS920+).

Synology DS920+ — это высокопроизводительное и надежное решение для хранения данных с функциональностью личного и коллективного облака, а также мультимедиа центра. Устройство ориентировано на домашних пользователей и офисов (SOHO/SMB). Является идеальной сетевой системой хранения (NAS, от англ. Network Attached Storage) для оптимизации управления данными и повышения продуктивности. Рассчитан этот NAS на установку 4 жестких дисков. Наличие двух встроенных слотов для твердотельных накопителей M.2 для SSD-кэша позволяет значительно повысить производительность системных операций ввода-вывода и приложений.

Благодаря возможностям масштабирования пользователи Synology DS920+ могут начать с минимальной конфигурации и в дальнейшем расширить емкость системы хранения с помощью модуля расширения (Synology DX517) по мере роста объемов данных. А с помощью специального программного обеспечения Synology DS920+ может также выступать еще и в качестве полнофункциональной системы видеонаблюдения. Остается добавить, что возможности системы определяются не только аппаратными средствами, но и фирменным программным обеспечением (ПО). Библиотека приложений весьма обширна, значительная часть их доступна на сайте производителя.

Комплект этого высокопроизводительного NAS поставляется в небольшой картонной коробке (рис. 1). Она надежно защищает тщательно упакованные компоненты (рис. 2):

• Synology DS920+,
• адаптер питания переменного тока (100 Вт, 12 В / 8.33 А) со съемным кабелем,
• два сетевых кабеля LAN RJ-45,
• два ключа для блокировки дисковых салазок,
• набор винтов для крепления жестких дисков форм-фактора 2.5 дюйма,
• печатное руководство пользователя по быстрой установке на русском языке.

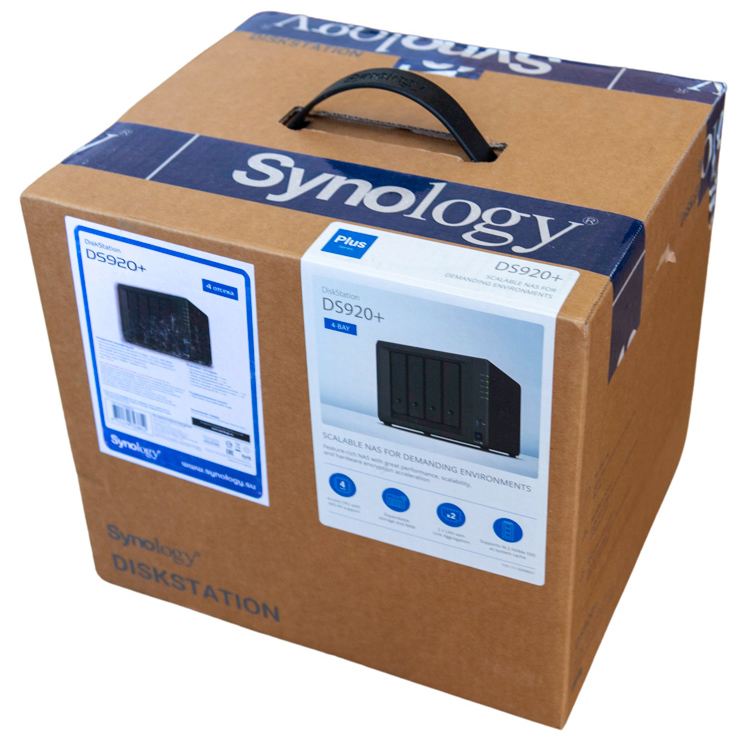

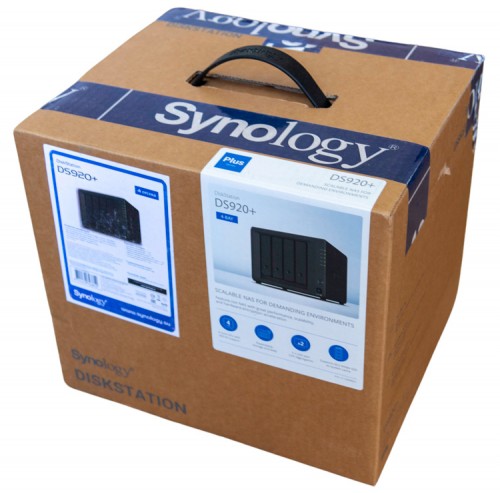

Рис. 1. Коробка Synology DS920+
           (кликнуть мышью для увеличения картинки)

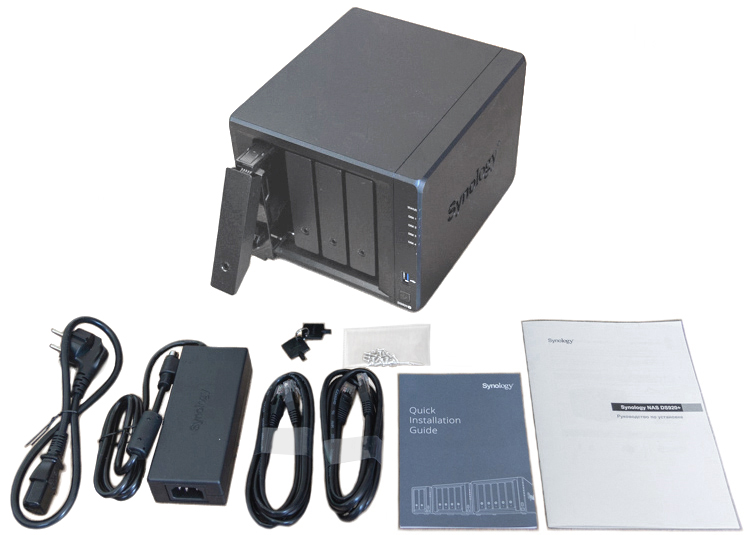

Рис. 2. Комплект Synology DS920+
           (кликнуть мышью для увеличения картинки)

К Synology DS920+ могут быть приобретены дополнительные компоненты:

• SO-DIMM non-ECC DDR4 емкостью 4 Гбайт  (D4NESO-2666–4G),
• модуль расширения  Synology DX517  (к Synology DS920+ можно подключить один модуль расширения),
• 3.5″ SATA HDD  (HAT5300),
• 2.5″ SATA SSD  (SAT5200),
• M.2 2280 NVMe SSD  (SNV3400),
• VisualStation VS960HD/VS360HD,
• лицензионный пакет для устройств Surveillance,
• пакет лицензий Synology MailPlus,
• пакет лицензий Virtual DSM.

Корпус Synology DS920+ строгого дизайна выглядит очень стильно. Он окрашен в матовый черный цвет. Благодаря матовой поверхности на корпусе практически не будут видны неизбежные в процессе эксплуатации отпечатки пальцев и мелкие царапины. Внешний вид Synology DS920+ приведен на рис. 3.

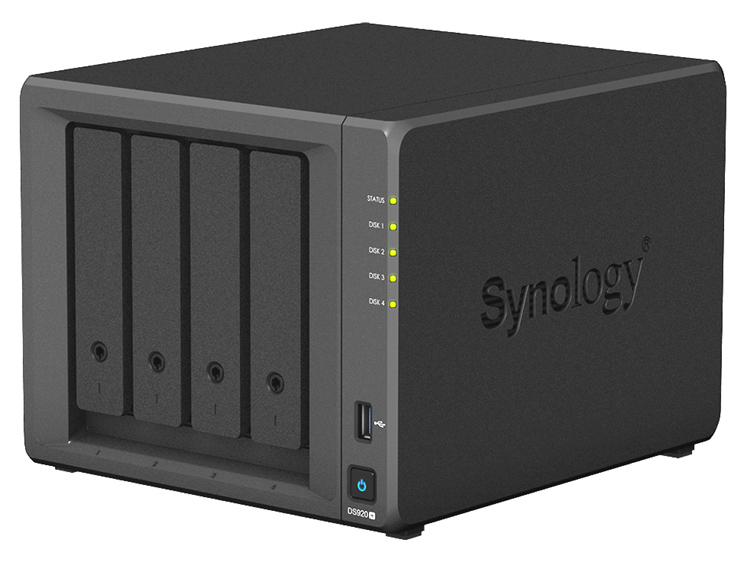

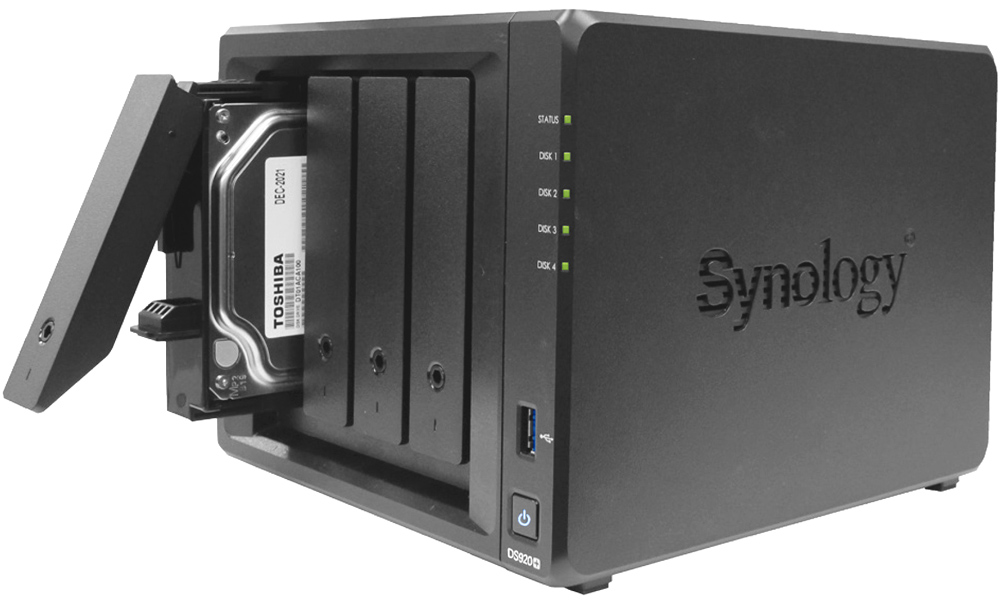

Рис. 3. Внешний вид Synology DS920+
           (кликнуть мышью для увеличения картинки)

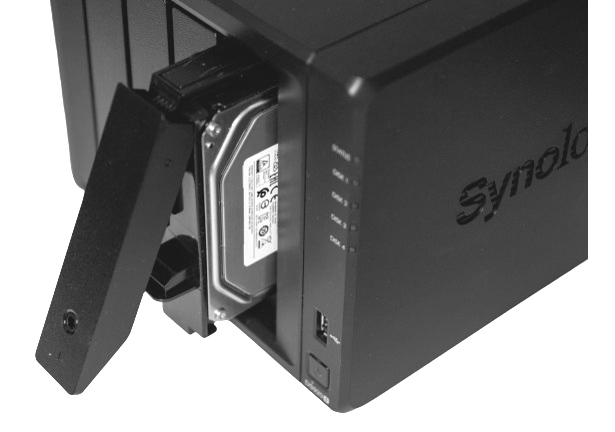

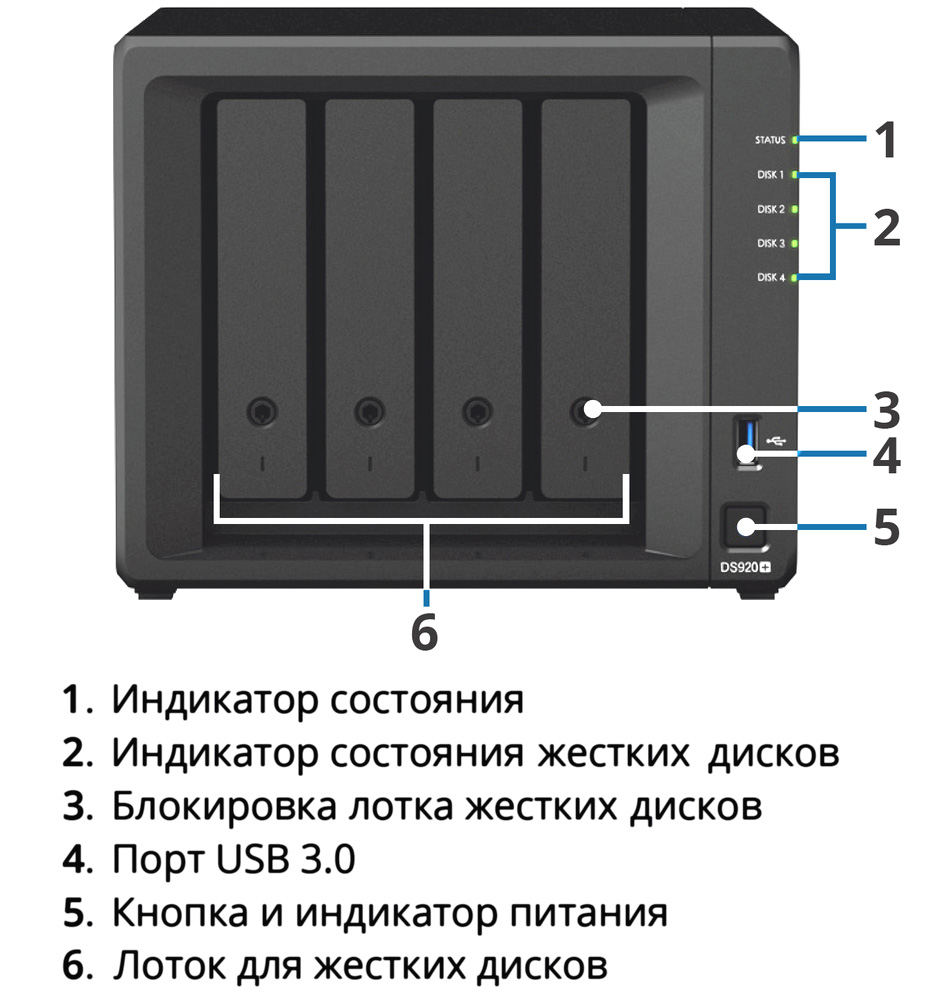

Спереди Synology DS920+ (рис. 4) расположены 4 лотка для жестких дисков с возможностью блокировки доступа специальным ключом, индикатор состояния системы в целом и каждого диска в отдельности, кнопка и индикатор питания, а также порт USB 3.0 для подключения внешних устройств. Здесь следует напомнить, что стандарт USB 3.0 был переименован в USB 3.2 Gen 1 организацией USB Implementers Forum (USB-IF) в 2019 году, тем не менее, далее в тексте для этого стандарта будет использоваться более привычное наименование USB 3.0.

Рис. 4. Фронтальная сторона корпуса Synology DS920+
           (кликнуть мышью для увеличения картинки)

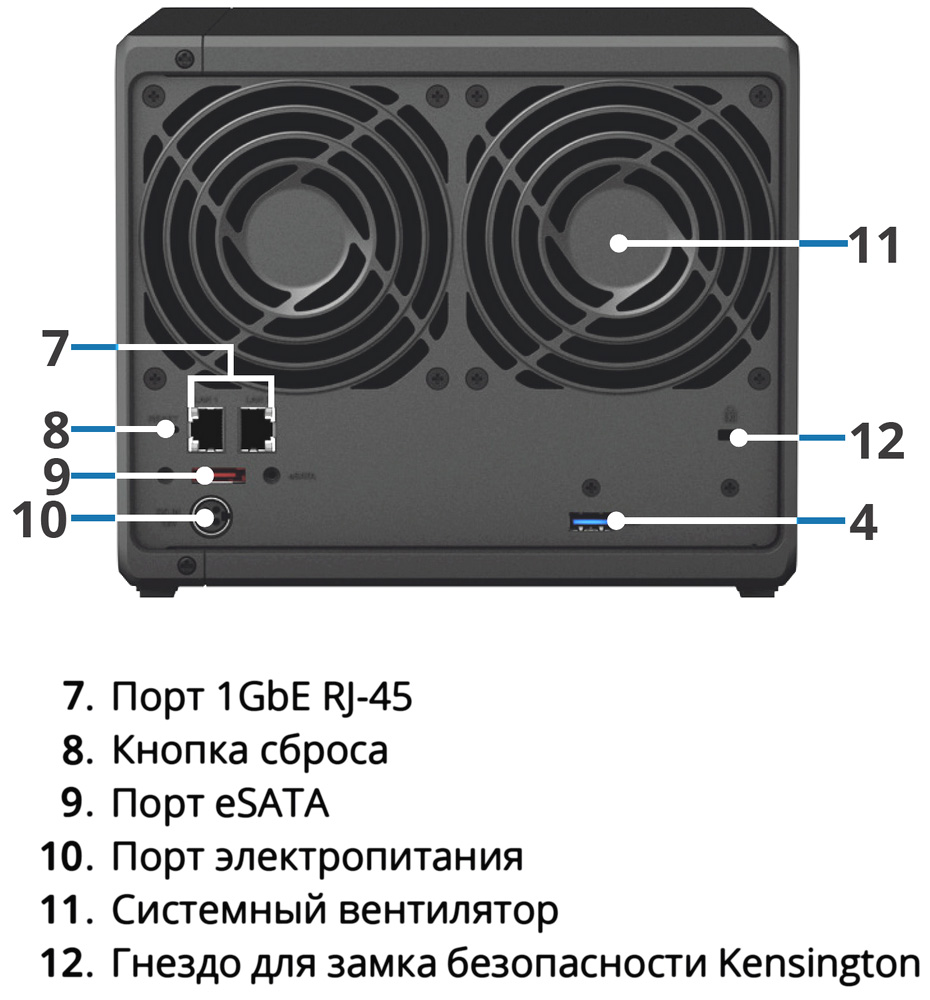

Сзади данного NAS (рис. 5) находятся два вентилятора, два порта 1GbE RJ-45 с поддержкой системы Link Aggregation, порт USB 3.0, порт eSATA (используется для подключения внешних дисков SATA или модуля расширения Synology), гнездо для замка безопасности Kensington, разъем подключения питания и кнопка сброса Reset. По бокам корпуса присутствуют вентиляционные прорези, выполненные в виде надписей «Synology».

Рис. 5. Обратная сторона корпуса Synology DS920+
           (кликнуть мышью для увеличения картинки)

Основные технические характеристики Synology DS920+ представлены в таблице 1.

Таблица 1.  Технические характеристики Synology DS920+

Внутри корпуса Synology DS920+ находится жесткий металлический каркас и направляющие салазки для лотков жестких дисков.

Материнская плата с процессором и оперативной памятью спрятана внутри корпуса. Однако для расширения объема оперативной памяти нет необходимости полной разборки устройства, так как конструкторами обеспечен сравнительно легкий доступ к соответствующему слоту.

Установка жестких дисков проста и удобна. Действительно, для накопителей форм фактора 3.5″, как и в предыдущих моделях NAS этого производителя, отвертка не потребуется (рис. 6).

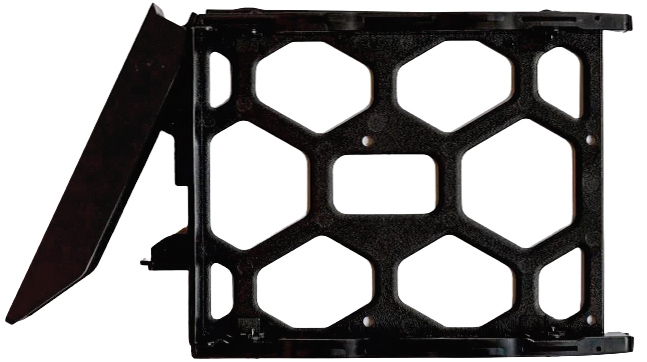

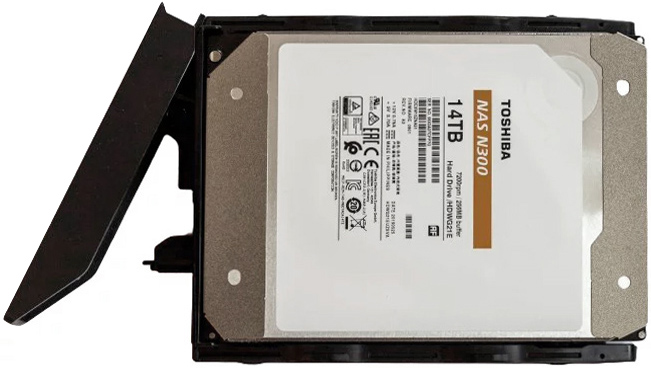

Рис. 6. Установка жесткого диска и SSD-кэша в Synology DS920+
           (кликнуть мышью для увеличения картинки)

Synology DS920+ имеет систему SSD-кэша, которая позволяет существенно повысить производительность системных операций ввода-вывода и некоторых приложений. Для этого в нижней части корпуса есть два отсека (рис. 6) для установки твердотельных накопителей SSD NVME M.2 2280. Их использование обеспечивает ускорение ряда операций в 20 раз. При подключении одного модуля M.2 будет работать кэш на чтение, а при использовании двух модулей есть возможность включить режим и на чтение, и на запись.

Пример установки в Synology DS920+ жесткого диска (HDD 14 Тбайт) и SSD-кэша (SSD 500 Гбайт) приведен на рис. 6.

Установив накопители и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования.

О настройке, ОС, файловой системе, RAID, тестировании и т.п — в следующей части  данной статьи.


>>    Часть 2


Виктор   Рудометов
Евгений Рудометов

         (кликнуть мышью для увеличения картинки)

Каждый пользователь сталкивается с ежедневным ростом объемов личной и служебной информации. Это могут быть документы, фотографии, видео, резервные копии и многое другое. Возникает два важных вопроса: где хранить и как получить к своей информации удобный и быстрый доступ. Системы хранения в интернете дороги, а также часто не предоставляют необходимого уровня безопасности и удобства пользования. Оптимальное решение – это домашняя система на основе сервера сетевого хранилища, например, Synology DiskStation DS420+ (далее Synology DS420+). Это высокопроизводительное и надежное решение для хранения данных с функциональностью домашнего облака и мультимедиа центра. В первую очередь модель ориентирована на домашних пользователей, а также на использование в малых офисах.

Изделие поставляется в небольшой картонной коробке, надежно защищающей небольшой по размеру сервер и аксессуары:

• устройство Synology DS420+,
• адаптер питания от сети переменного тока со съемным кабелем,
• сетевой кабель LAN RJ-45,
• два ключа для блокировки дисковых салазок,
• набор винтов для крепления жестких дисков форм-фактора 2,5”,
• печатное руководство пользователя по быстрой установке на русском языке.

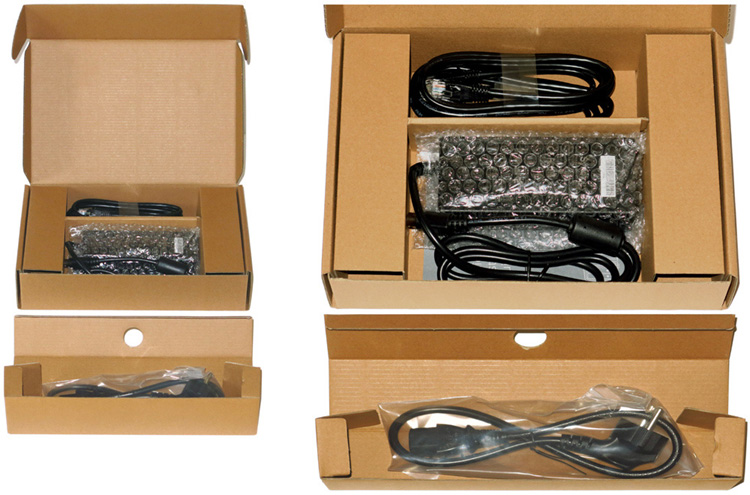

Рис. 1.  Комплект Synology DS420+
            (кликнуть мышью для увеличения картинки)

Корпус Synology DS420+ выглядит стильно. Он окрашен в черный цвет, матовый. Благодаря матовой поверхности практически не будут видны неизбежные в процессе эксплуатации отпечатки пальцев и мелкие царапины. Внешний вид Synology DS420+ приведен на рис. 2, основные технические характеристики — в таблице 1.

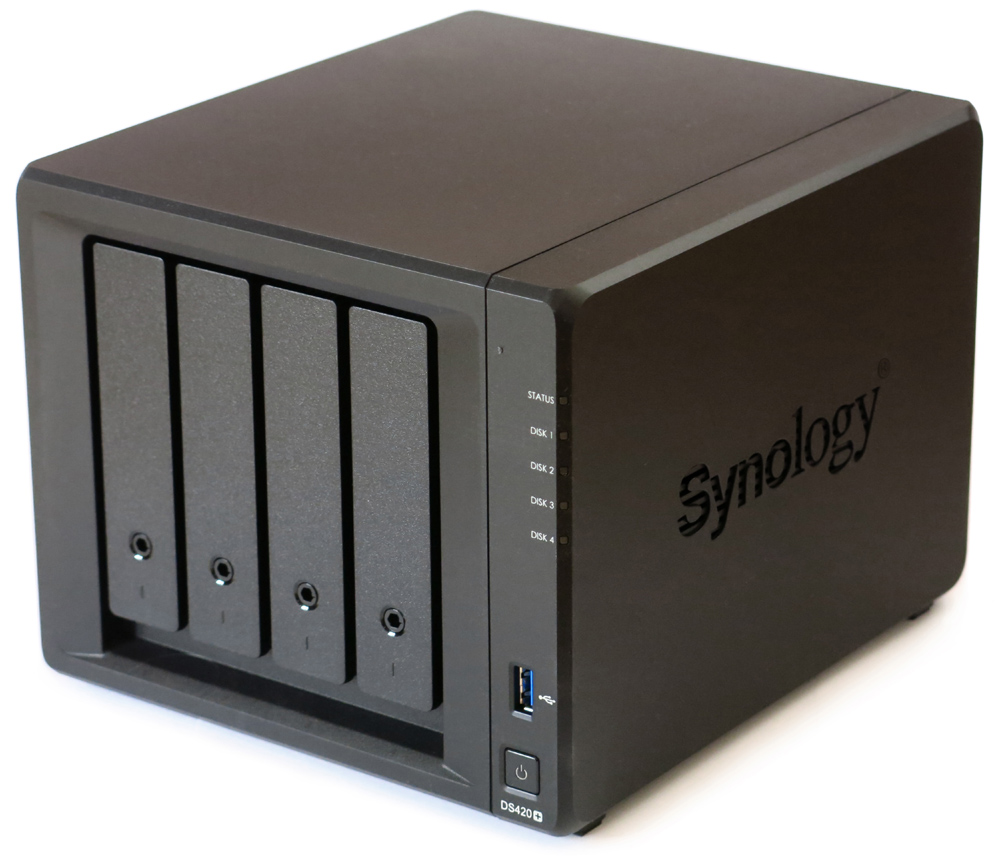

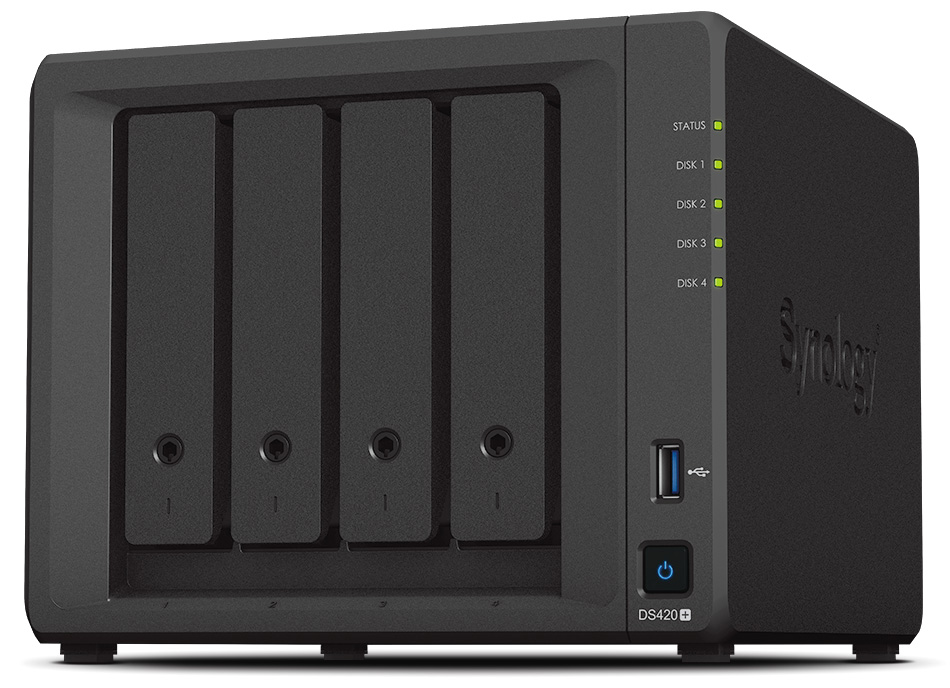

Рис. 2.  Synology DS420+
            (кликнуть мышью для увеличения картинки)

Таблица 1. Технические характеристики Synology DS420+

На фронтальной и обратной сторонах (рис. 3) расположены:

1. Индикатор состояния системы,
2. Индикаторы состояния дисков,
3. Блокиратор лотка дисков,
4. Порт USB 3.0 для подключения внешних устройств,
5. Кнопка и индикатор питания,
6. Лотки для дисков,
7. Порты 1GbE RJ-45,
8. Кнопка сброса,
9. Разъем энергопитания,
10. Систеный вентилятор,
11. Гнездо замка безопасности Kensington.

Остается добавить, что по бокам присутствуют вентиляционные прорези, выполненные в виде надписей «Synology». Внутри Synology DS420+ находится жесткий металлический каркас и направляющие салазки для лотков жестких дисков.

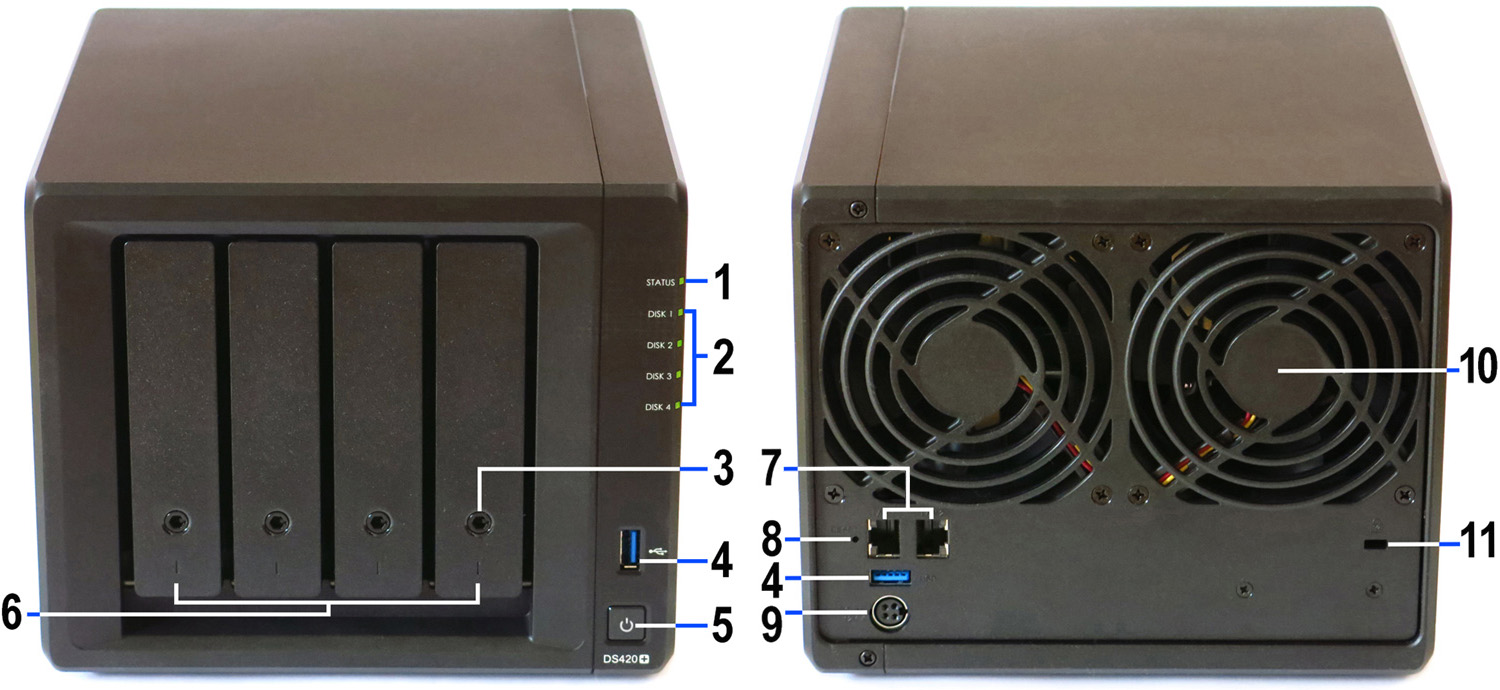

Рис. 3.  Фронтальная и обратная стороны Synology DS420+
            (кликнуть мышью для увеличения картинки)

Материнская плата с процессором находится внутри корпуса. Однако пользователю Synology DS420+ не потребуется разбирать устройство для установки дополнительных 4 Гбайт памяти.

Процедура установки жестких дисков довольно проста: для 3,5″ моделей даже не потребуется отвертка. Диски крепятся в салазках с помощью специальных пластинок.

Для увеличения скоростных возможностей Synology DS420+ в архитектуре данного устройства предусмотрена система SSD-кэширования. Она позволяет существенно повысить производительность системных операций ввода/вывода и некоторых приложений. Для реализации данной возможности в нижней части корпуса есть два отсека для установки твердотельных накопителей SSD NVME M.2 2280. Как результат, некоторые операции будут ускорены в 20 раз. При установке одного модуля M.2 будет работать кэш на чтение, однако при установке двух модулей есть возможность включить ускоренный режим и на чтение, и на запись.

Установив диски и подключив блок питания к сети переменного тока, можно переходить к настройке устройства и последующего его использования. После включения загорятся индикаторы и можно заходить в web-интерфейс Synology. Видеовыходов у Synology DS420+ нет, поэтому вся работа с NAS сервером осуществляется через web-интерфейс и специализированные приложения.

Настройка Synology DS420+ достаточно проста, а при необходимости можно обратиться к руководству пользователя. Также на сайте производителя представлено множество статей и руководств по настройке и работе, есть и соответствующие видеоролики.

В процессе настройки будет предложено установить операционную систему на жесткие диски. Следует учитывать, что все данные при этом будут стерты. Если же диски ранее использовались в другой модели Synology NAS, то система автоматически распознает это и предложит вариант миграции данных и настроек. Весь процесс первоначальной конфигурации максимально понятен и автоматизирован, по факту необходимо лишь несколько раз нажать кнопку «Далее», придумать имя пользователя и пароль для входа в систему.

Одна из интересных возможностей инфраструктуры Synology — это система QuickConnect. Она позволяет устанавливать непрямое подключение к DSM по Интернет через серверы Synology. Таким образом, у пользователей появляется доступ к своим файлам с разных устройств и из любой точки мира. Прямой доступ будет быстрее, но в ряде сетевых конфигураций QuickConnect является, по сути, единственным способом доступа к своему Synology NAS вне локальной сети. С помощью QuickConnect можно, например, обмениваться ссылками на файлы и папки с друзьями или сделать “Запрос Файла”, чтобы они смогли загрузить свои фотографии или другие файлы напрямую на Synology NAS. Файлы и папки, сохраненные на Synology NAS, можно быстро и легко сделать общедоступными.

Стоит отметить, что Synology DS420+ поддерживает технологию Link Aggregation, увеличивая пропускную способность с помощью объединения нескольких сетевых интерфейсов и обеспечивая аварийное переключение трафика для сохранения сетевого соединения в случае его потери. Таким образом, существует возможность не только повысить отказоустойчивость, но и производительность нескольких пользователей. К сожалению, нет возможности настроить сеть так, чтобы один пользователь смог использовать оба гигабитных канала. Также для многих режимов Link Aggregation требуется соответствующая поддержка роутера.

Конфигурация хранилища, в частности режим RAID, осуществляется в приложении “Диспетчер хранения”. Там же можно посмотреть информацию о дисках, провести S.M.A.R.T. тесты, чтобы убедиться в их работоспособности и надежности.

Логический раздел создается в меню Раздел. Для начинающих пользователей есть вариант “Быстро”, при котором создается оптимальная конфигурация с томом SHR.

“Настраиваемый” режим позволит выбрать тип пула хранения, размер тома и режим RAID.

Следует отдельно отметить фирменную технологию RAID компании Synology.

Synology Hybrid RAID (SHR) является автоматизированной системой управления RAID от компании Synology. Мы рекомендуем даже опытным пользователям обратить внимание именно на SHR. Система SHR допускает использование одного или двух отказоустойчивых дисков (по аналогии с RAID 5 и 6), так что даже при отказе одного или двух дисков данные на SHR не будут утрачены. SHR позволяет использовать диски разного объема, при этом есть варианты конфигураций с минимальными потерями в итоговом объемы раздела.

Классический массив RAID создает том хранилища на основе наименьшего диска в массиве. В отличие от классических массивов RAID система SHR способна разделить каждый диск на маленькие блоки и создать дополнительные возможности для хранения избыточных данных. С помощью SHR недоступный том объемом 4,5 Тбайт можно использовать в виде маленьких блоков, чтобы максимально увеличить емкость каждого диска.

Другой особенностью SHR является упрощенный процесс перехода на диски большего размера. Классический RAID не позволит использовать дополнительное пространство пока все диски не будут заменены на диски большего размера. Представим, что в начальной конфигурации 4 диска по 500 Гбайт (с одним избыточным, RAID 5) пользователь постепенно покупает и устанавливает диски размером 2 Тбайт. Даже заменив 3 диска на модели по 2 Тбайт, пользователю будет доступно все те же начальные 1,5 Тбайт. И только после замены последнего четвертого диска, станет доступно 6 Тбайт дискового пространства.

Рис. 4.  Классический RAID

При расширении хранилища SHR работает гораздо эффективнее классического массива RAID. Уже после замены двух дисков общий объем доступного пространства составит 3 Тб, а после замены третьего – 4,5 Тбайт:

Рис. 5.  Synology Hybrid RAID

После тестирования различных конфигураций и комбинаций дисков, а также осуществляя замену (апгрейд) можно сделать вывод, что Synology Hybrid RAID является оптимальным выбором не только для начинающих, но и для опытных пользователей.

Кстати, помимо RAID данные можно защитить с помощью создания резервной копии на внешний носитель через Hyper Backup или с помощью бэкапа в Synology C2 Cloud.

После создания раздела, необходимо выбрать для него файловую систему. Так как DS420+ поддерживает BTRFS, имеет смысл выбрать именно ее. BTRFS — это современная файловая система хранения данных. Ее основные особенности:

• усовершенствованная технология Snapshot обеспечивает практически мгновенную управляемую защиту данных общих папок и LUN,
• восстановление данных на уровне файла или папки предоставляет пользователям гибкие возможности восстановления определенных файлов или папок,
• гибкая система общих папок и квот пользователей обеспечивает комплексное управление квотами во всех учетных записях пользователей и во всех общих папках,
• самовосстановление файлов позволяет файловым системам BTRFS автоматически обнаруживать поврежденные файлы с помощью зеркальных метаданных и восстанавливать поврежденные данные, используя конфигурации RAID,
• сжатие «на лету» позволяет сжимать данные перед их записью на диск, чтобы оптимизировать использование ресурсов системы хранения и сократить количество команд записи на диски.

После аппаратно-программного конфигурирования система будет проверять установленные накопители. Для SHR с 4-я дисками по 4 Тбайт каждый весь процесс занял примерно сутки. Несмотря на то, что можно уже использовать NAS по его прямому назначению, рекомендуется дождаться окончания проверки.

Как упоминалось ранее, SSD-кэш в Synology DS420+ позволяет существенно повысить производительность дисковой системы. В первую очередь это относится к таким внутренним операциям, как, например, обработка, индексация и распознавание фотографий, индексация мультимедиа, поиск файлов, работа базы данных. В большинстве случаев достаточно SSD M.2 сравнительно небольшого объема, например, 64 или 128 Гбайт. Можно, конечно, использовать и более емкие модели SSD, однако их потенциал в ряде задач не будет использован полностью.

Скоростные возможности Synology DS420+ были оценены в процессе тестирования системы следующей конфигурации:

• HDD — два HDD 4 Тбайт Seagate ST4000DM (64 Мбайт кэша, 5900 об/мин), два HDD 4 Тбайт Western Digital Red NAS WD40EFRX (64 Мбайт кэша, 5400 об/мин),
• SSD кэш — 500 Гбайт M.2 NVME Crucial PCIe Gen3 x4,
• RAID — 4 диска в конфигурации SHR с использованием избыточности одного диска,
• Файловая система — BTRFS

В качестве тестовых инструментов оценки скоростных возможностей использовались программы CrystalDiskMark 7 и ATTO Disk Benchmark. Результаты тестирования приведены на рис. 6 и рис. 7.

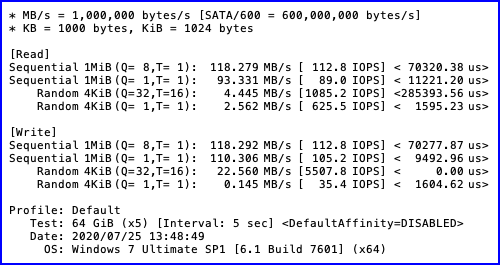

Рис. 6.  Результаты CrystalDiskMark 7

Рис. 7.  Результаты ATTO Disk Benchmark

Как следует из полученных результатов, фактически все упирается в возможности сетевого интерфейса, чья пропускная способность ограничена значением 1 Гбит/с. Однако при одновременном доступе к устройству нескольких пользователей в настроенном режиме Link Aggregation существует возможность использовать возможности канала передачи данных шириной в два гигабита (2×1 Гбит/с). Это фактически удваивает скорость данного NAS.

Стоит отметить, что полученные цифры производительности довольно высоки. Этого достаточно для повседневных задач, к которым относятся, например, просмотр видео и фото, чтение документов или создание резервных копий систем, программ и данных.

Для реализации всех возможностей устройства компания Synology создала специализированную операционную систему DSM и Центр Пакетов, где можно устанавливать дополнительные приложения на Synology NAS. Доступно более 100 приложений как от фирмы Synology, так и от сторонних разработчиков. Домашние пользователи несомненно оценят мультимедиа приложения для организации хранения и просмотра фото и файлов видео. Для офисов актуальны системы резервного копирования, почтовый сервер, календарь, чаты, работа с документами. Есть много возможностей и для разработчиков, от хостинга сайтов и репозиториев до систем виртуализации. Описание  популярных приложений и их возможностей достойны отдельной статьи.

В заключение остается добавить, что Synology DiskStation DS420+ является высокоэффективным решением для домашнего и офисного использования. Данное устройство обеспечивает надежное централизованное хранение информации. Его аппаратное обеспечение превосходно справляется с самыми разными задачами, а программное обеспечение позволяет раскрыть весь потенциал сетевого сервера. Основным же достоинством рассмотренной модели, несомненно, является операционная система DSM, управляющая работой сервера, а также огромный набор программных пакетов.

https://pcnews.ru/articles/synology_ds420plus-1006686.html
https://pcnews.ru/news/setevoj_nakopitel_synology_ds420-1006687.html
https://pcnews.ru/articles/synology_nas_ds420plus_software-1006948.html
https://pcnews.ru/news/programmnoe_obespecenie_synology_ds420-1006949.html


Евгений Рудометов


Intel Innovation Day — это новый расширенный формат Intel Channel Day, ориентированный на партнеров, коллег и дистрибьюторов корпорации Intel в лице руководителей предприятий, менеджеров по маркетингу, технических специалистов, продавцов. Основная цель — ознакомление присутствовавших с новейшими технологиями и тенденциями, планами выпуска продуктов Intel. В Дне Инноваций в СПб, приняли участие десятки копаний, среди которых OCS, ELKO, Merlion, 3Logic, MUST, Asus, Acer, Gigabyte, Kingston и др. Сессии были сконфигурированы по трем направлениям: Серверы и ЦОД, Настольные и мобильные ПК, Интернет вещей.

Выступающие специалисты подчеркнули, что стратегическими направлениями развития IT являются: искусственный интеллект (Artificial Intelligence — AI), пятое поколение мобильных сетей (5G), автономное вождение, системы виртуальной и смешанной реальности (Virtual reality — VR, Mixed Reality — MR). Кроме того, большое внимание уделяется развитию и поддержке направлению ЦОД и Интернета вещей.

Рассматривая перспективность AI, специалисты отметили, что этот сегмент может возрасти от $643,7 млн в 2016 г. до $36,8 млрд в 2025 г, и в ближайшие два года использовать AI будут 41% компаний. Практическое применение AI найдет, например, в распознавании речи, синхронном переводе, в локализации и позиционировании объектов, сегментации и классификации изображений.

Важным направлением является и автономное вождение. Так, в 2017 г. в Швеции — 100 автономных автомобилей, 40 машин с 4 уровнем автономности от Intel, BMW, Fiat Chrysler уже испытывается на дорогах разных стран. К 2030 г. такие автомобили проедут около 1,5 трлн км.

Развитие современных технологий и широкое их внедрение порождают огромные потоки цифровых данных, требующих оперативной их обработки. Помощь в обработке окажут не только технологии AI, но и перспективные системы, основанные на использовании новых процессоров и новых компонентов хранения информации.

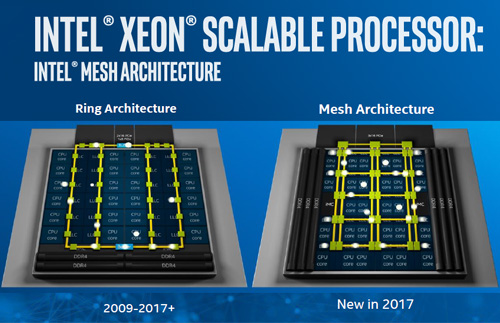

Это могут быть, в частности, высокопроизводительные серверные процессоры Intel Xeon Scalable, в которых, вместо традиционной Ring Architecture с кольцевым доступом к компонентам процессора реализована Mesh Architecturе (mesh — решетка), которая обеспечивает низкие задержки сигналов и значительное увеличение скоростей передачи данных между ядрами, оперативной памятью и контроллерами ввода/вывода.

Для компьютерных систем широкого применения компания Intel предлагает  новые продукты и технологии, связанные с Intel Core i+, Kaby Lake G, Purley, Xeon Scalable, FPGA, а также настольные и мобильные решения на базе процессоров Intel Core 8-го поколения, предназначенные заменить своих предшественников. При этом были выпущены 4-ядерные модели не только для настольных ПК, но и для сегмента мобильных компьютеров. Снабженные такими процессорами, способными обрабатывать до 8 потоков с частотой работы ядер до 4,5 ГГц, мобильные системы демонстрируют уровни производительности, доступные ранее только настольным ПК.

Революционным является и новый тип энергонезависимой памяти, получившей наименование 3D XPoint, разработанной Intel в содружестве с Micron и обладающей высокими скоростями доступа и низкими задержками, с ресурсом, значительно превышающим возможности NAND и 3D NAND.

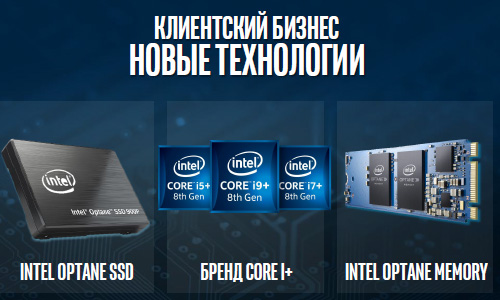

Память 3D XPoint нашла воплощение в моделях изделий Intel Optane. Это и мощные варианты накопителей Intel Optane SSD DC P4800X, предлагаемые для серверного рынка, и накопители Intel Optane SSD 900P/905P для энтузиастов, и специальные кэширующие ускорители Intel Optane Memory, обеспечивающие увеличение скоростных характеристик дисковых подсистем в ряде задач более чем в два раза. Несмотря на высокий потенциал памяти 3D XPoint, продолжается выпуск и улучшение накопителей SSD со ставшей уже традиционной флэш-памятью 3D NAND. На основе этой памяти компания Intel предлагают емкие и производительные модели: профессиональный уровень представлен изделиями Pro 7600p, Pro 7000p, Pro 6000p, Pro 545s,  потребительский уровень — 760p, 700p, 660p, 600p, 545s.

В добавление к этому компания Intel предлагает рынку новые компьютерные системы, представленные в разнообразных форм-факторах и ориентированные на разные сферы применения. Такими изделиями компания Intel и ряд ее крупных партнеров считают Compute Card, решения 2-в-1, моноблоки, Intel NUC и др. Несмотря на компактные размеры, ряд моделей могут составить конкуренцию традиционным настольным компьютерам.

Необходимо отметить, что перспективные высокопроизводительные компьютерные архитектуры, эффективные технологии обработки данных и новейшие компоненты способствуют дальнейшему развитию перспективных IT-направлений, к которым относятся системы виртуальной реальности. По прогнозу экспертов уже к 2020 году рынок систем и изделий VR может превысить $143 млрд. При этом соответствующие  технологии и устройства будут использоваться не только для целей досуга, но и в промышленности, симуляторах, медицине, образовании и других областях. Один из примеров разработки системы VR привели специалисты компании КРОК.

Специалисты компаний КРОК и Intel рассказали о реализации совместного проекта «Виртуальная копии зала Юпитера Государственного Эрмитажа».

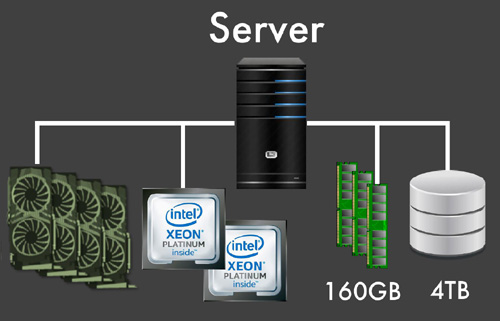

В процессе работы разработчики столкнулись со многими проблемами, связанными как с вопросами качественной фото- и видеосъемки объектов, так и с проблемами оптимальной обработки больших объемов информации с целью уменьшения файлов VR при сохранении необходимого качества 3D-изображений, обеспечивающего высокий уровень реалистичности объектов в пространстве VR. Обработка исходной информации осуществлялась с помощью мощных  компьютерных систем (многоядерные Intel Xeon Platinum, ОЗУ 160 Гбайт, HDD 4 Тбайт).

Благодаря использованию специальных алгоритмов оптимизации в процессе обработки удавалось уменьшать количество исходных 160 млн полигонов каждого объекта съемки до примерно 120 тыс. Это позволило существенно уменьшить объем файлов VR и снизить требования к аппаратно-программным средствам компьютеров пользователей: процессор — Intel Core i5+; GPU — NVIDIA GeForce GTX 970, AMD Radeon R9 290 или лучше; ОЗУ — 8+ Гбайт; видео выход — HDMI 1.4, DisplayPort 1.2 или более поздняя версия; USB-порт — 3 USB 3.0; ОС — Windows 7 SP1, Windows 8.1, Windows 10. Данные характеристики соответствуют сравнительно мощным настольным компьютерам.

Однако, как оказалось, в номенклатуре сверхкомпактных Intel NUC с процессорами Intel Core 8-поколения уже присутствуют модели, удовлетворяющие указанным требованиям. Часть информации была озвучена в секционных докладах.

В следующей части  данной статьи – об архитектуре высокопроизводительных моделей Intel NUC.


>>    Часть 2


Евгений Рудометов


 >>    Часть 3


Тестирование накопителя iXpand 16GB (SDIX30C-016G-GN6NN) осуществлялось по принципу «As is», то есть без выполнения предварительного (дополнительного) форматирования, оставив без изменения установленные заводские настройки, включая тип файловой системы.

Для оценки емкостных и скоростных возможностей указанного накопителя в режиме USB 3.0 в качестве тестового компьютера был использован высокопроизводительный ноутбук HP ENVY 17 2070NR. В состав архитектуры этого ноутбука входят следующие основные компоненты:

• Дисплей — 17,3-дюймовая ЖК-матрица TN-типа с разрешением 1920х1080@60Hz,
• Процессор — Intel Core i7-2630QM (микроархитектура Sandy Bridge, 4 физических ядра, обрабатывающих 8 потоков при тактовой частоте, изменяющейся в диапазоне от 2,0 ГГц до 2,9 ГГц, 6 Мбайт кэш-памяти L3, 45 Вт TDP),
• Материнская плата — HP 159B с южным мостом HM67,
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 3000 с рабочей частотой, изменяющейся в диапазоне от 650 МГц до 1,1 ГГц, и видеокарта AMD Radeon HD 6850M, выполненная на дискретных элементах,
• Оперативная память — два модуля SO-DIMM DDR3-1600 SDRAM с общим объемом 16 Гбайт (8 Гбайт + 8 Гбайт — после модернизации подсистемы оперативной памяти ноутбука),
• Дисковая подсистема — два накопителя SSD (240 Гбайт + 480 Гбайт — после очередной модернизации ноутбука),
• Оптический дисковод — HP DVDWBD TS-TB23L,
• Операционная система — Microsoft Windows 7 Home Premium 64-bit SP1.

Подключение накопителя iXpand 16GB к порту USB 3.0 ноутбука HP ENVY 17 2070nr не вызвало каких-либо проблем. На рис. 7 приведен скриншот конфигурации аппаратных средств системы тестирования, на рис. 8 — сменные накопители, среди которых отмечен тестируемый iXpand 16GB.

Рис. 7.  Конфигурация системы тестирования накопителя iXpand 16GB

Рис. 8.  Логический диск iXpand 16GB в тестовой системе

Оценки емкостных параметров накопителя iXpand 16GB, выполненные с помощью штатных средств Microsoft Windows 7 Home Premium 64-bit SP1, приведены на рис. 9.

Рис. 9.  Емкостные параметры iXpand 16GB

Оценивая емкостные параметры данного устройства, необходимо напомнить, что производители накопителей информационную емкость своих изделий приводят в десятичных единицах. В результате емкость iXpand 16GB составляет 15 915 712 512 байт (рис. 9). В единицах же, привязанных к двоичной системе счисления, емкость преобразуется и приводится уже как 14,8 Гбайт (рис. 9). Как следует из приведенных результатов, емкость немного меньше объявленного значения, которое формально должно составлять 16 000 000 000 байт. Однако разница между объявленным и реальным значением незначительная: около 0,5% от заявленного значения.

Остается добавить, что накопитель iXpand 16GB снабжен еще и фирменным программным обеспечением (ПО) SanDisk SecureAccess (рис. 10), вариантами которого, кстати, комплектуются некоторые изделия компании SanDisk. Упомянутое ПО предоставляет возможность обеспечить защиту информации шифрованием файлов. Это позволяет обмениваться данными, сохраняя при этом защиту конфиденциальных файлов на всех устройствах. Указанная защита основана на технологии 128-битного AES-шифрования и поддерживается операционными системами iOS 8.2, Mac OS X v10.6+, Windows Vista, Windows 7, Windows 8 и Windows 10.

Рис. 10.  Программное обеспечение, предустановленное на накопитель iXpand 16GB

Результаты оценки скоростных параметров накопителя iXpand 16GB в режиме USB 3.0 приведены  в следующей части  данной статьи.


>>    Часть 5


Евгений Рудометов


 >>    Часть 2


С помощью бесплатной программы iXpand Drive (рис. 6), устанавливаемой из Apple Store, предоставляется возможность выполнить c накопителями iXpand ряд весьма полезных функций. Это могут быть, например: резервное копирование файлов, включая контакты, фото, видео и др.; передачу данных без необходимости использования Интернета; хранение и воспроизведение фото/видео/музыки.

Рис. 6.  Программа iXpand Drive и ряд ее функций

Имеется возможность воспроизведения видео непосредственно с накопителя, то есть без копирования в память компьютерного устройства. При этом производитель утверждает, что поддерживаются следующие форматы:

• видео — WMV / AVI / MKV / MP4 / MOV / FLV / MPG / RMVB / M4V / TS,
• аудио — MP3 / AIF / WAV / AIFF / M4A / WMA / AAC / OGG / FLAC,
• фото  — BMP / TIF / TIFF / JPG / PNG / GIF / XBM / ICO / TGA.

И, как показало тестирование, используя программу iXpand Drive и накопитель iXpand 16GB, можно успешно проигрывать видеофайлы MKV, что невозможно со штатным видеоплеером, ориентированным согласно спецификациям Apple исключительно на файлы M4V / MP4 / MOV.

Из ограничений же следует отметить, что производитель предупреждает об отсутствии поддержки форматов AC3 и DTS. Не поддерживается и поточное воспроизведение материалов, имеющих DRM-защиту. А еще программа iXpand Drive, как утверждается в описании и проверено при тестировании, способна работать только с накопителем, отформатированным под файловую систему FAT32 (с NTFS не работает). А это, как известно, устанавливает предел на размеры каждого файла, который составляет 4 Гбайт. Таким образом, перенести на этот накопитель файл 2-часового фильма стандарта Full HD (разрешение 1920х1080) с высоким битрейтом не удастся.

В следующей части  данной статьи приведены подробности и результаты тестирования емкостных и скоростных характеристиках накопителя iXpand 16GB.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Внешний вид накопителя iXpand 16GB (SDIX30C-016G-GN6NN) без упаковки представлен на рис. 2, основные характеристики, приведенные производителем на своих фирменных многоязычных сайтах, включая сайт на русском языке, а также в соответствующих pdf-файлах — в таблице 1.

Рис. 2.  Накопитель iXpand 16GB

Таблица 1. Основные характеристики накопителя iXpand 16GB

Накопители iXpand, выполнены из металла и резиноподобного пластика. Имеет гибкий разъем Lightning, совместимый с большинством чехлов, и разъем USB 3.0 для подключения накопителя к компьютерам Mac или ПК (рис. 3). Конструкция этих накопителей не предусматривает использование каких-либо колпачков, то есть разъемы устройства не имеют механической защиты. Это не является существенным недостатком, т. к. колпачки, как известно, имеют свойство быстро теряться. Однако их отсутствие требует от пользователей все-таки определенной аккуратности при хранении, транспортировке и использовании таких накопителей.

Рис. 3.  Разъемы накопителя iXpand

На указанный накопитель iXpand 16GB предоставляется 2-летняя гарантия. Об этом сообщено на обратной стороне упаковки (рис. 1), фрагмент которой приведен на рис. 4.

Рис. 4.  Характеристики, расположенные на обратной стороне упаковки

Необходимо отметить, что накопители iXpand позиционируются в качестве компаньонов для смартфонов iPhone с разъемом Lightning (рис. 5). Предназначены для удобного переноса нужных файлов и данных, «дает возможность быстро освободить место на iPhone, автоматически делает резервные копии фотографий и даже позволяет воспроизводить популярные видеоформаты непосредственно с накопителя».

Рис. 5.  Накопитель iXpand 16GB с iPhone 5

Производитель обещает полную совместимость накопителей iXpand со следующими ультрамобильными компьютерными устройствами, снабженными разъемом стандарта Lightning. Это, например, следующие устройства: iPhone 5, iPhone 5c, iPhone 5s, iPhone 6, iPhone 6 Plus, iPhone 6s, iPhone 6s Plus, iPad Air, iPad mini, iPad mini 4, iPad Pro 12.9″, iPad Pro 9.7″, iPad with Retina display, iPod 5th Generation (и более поздние модели).

Накопители iXpand просты в настройке и использовании. Однако для своей работы они требуют установки на компьютерное устройство специальной программы, имеющей наименование iXpand Drive. Она позволяет удобно управлять фотографиями и видеозаписями, а также воспроизводить видеофайлы непосредственно с накопителя. Данная программа доступна в магазине приложений App Store.

О программе iXpand Drive —  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Известно, что встроенная память смартфонов и планшетов в процессе их эксплуатации сравнительно быстро заполняется разнообразной информацией. В результате не остается места для новых программ и данных. Это ограничивает дальнейшее использование указанных ультрамобильных устройств с целью постановки и решения новых задач.

Многие модели смартфонов и планшетов, работающие под управлением систем Android и Windows, допускают расширение информационного пространства за счет подключения традиционных флэш-карт через встроенный слот и/или USB-накопителей через интерефейс USB OTG. Однако в случае смартфонов и планшетов Apple закрытость их архитектур сильно затрудняет подобные операции. Тем не менее, в настоящее время и для них на рынке IT все-таки имеются подходящие решения. Среди этих решений есть как накопители с традиционным проводным подключением, так и многофункциональные Wi-Fi устройства, обеспечивающие беспроводное подключение накопителей.

Действительно, свои варианты расширения информационного пространства смартфонов и планшетов Apple предлагает ряд известных фирм. К их числу относится и компания SanDisk, которая для этих целей несколько лет назад выпустила линейку специальных накопителей iXpand Flash Drive (iXpand). А недавно эта компания предложила рынку следующий вариант накопителей, сохранив для них наименование предыдущей разработки. Новые накопители отличаются от своих предшественников не только более компактным дизайном, они еще и снабжены разъемами более современных интерфейсов, ориентированных на соответствующие варианты ультрамобильных устройств. Линейка новейших накопителей iXpand в настоящее время представлена моделями, обладающими следующими информационными объемами: 16, 32, 64, 128 Гбайт.

Одна из таких моделей накопителей, выпущенная компанией SanDisk, относящаяся именно ко второму поколению iXpand и имеющая информационный объем 16 Гбайт, была предоставлена для ознакомления и тестирования. Данная модель имеет по каталогу полное наименование SDIX30C-016G-GN6NN (далее — накопитель iXpand 16GB).

Указанная модель накопителя традиционно поставляется в недорогой бумажно-пластиковой упаковке (рис. 1). Лицевая сторона упаковки дает возможность рассмотреть под пластиковым окном лицевую и боковые стороны накопителя, а обратная сторона упаковки позволяет познакомиться еще и с некоторыми техническими и эксплуатационными характеристиками данного устройства.

Рис. 1.  Комплект накопителя iXpand 16GB

О некоторых параметрах, а также о конструктивных и эксплуатационных особенностях накопителя iXpand 16GB —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 5


Устройство MobileLite Wireless G3 (MLWG3) может успешно использоваться для работы с мультимедиа информацией, в частности, для беспроводного воспроизведения видео в потоковом режиме. В качестве же средств воспроизведения подойдут компьютеры с Wi-Fi, дополненные соответствующим программным обеспечением. Это могут быть и настольные компьютеры, и ноутбуки, и планшеты, и смартфоны.

Как пример, на рис. 19 – рис. 23 представлены скриншоты, иллюстрирующие совместное использование MobileLite Wireless G3 и ноутбука HP ENVY 17 2070NR, на котором с помощью соответствующих программ с накопителей DTU30G2/32GB и SDCAC/16GB осуществлялось воспроизведение видеофайлов и просмотр фотографий. Подключение указанных накопителей, обладающих, кстати, высокими скоростными параметрами, выполнялось согласно описанной выше процедуре, в результате чего в списке появилось еще два логических диска (рис. 19). Доступ к ним и их содержимому осуществляется как к обычным внутренним и внешним дискам: “по клику” мышкой или с помощью тачпада. Для воспроизведении видеофайлов можно воспользоваться одним из известных видеоплееров, например, “VLC media player” (рис. 20) или  ”Media Player Classic”. То есть все, как обычно, за исключением того факта, что указанные логические диски являются удаленными накопителями, доступ к которым осуществляется исключительно беспроводным доступом. К сожалению, в отличие от предшественника в лице MobileLite Wireless G2 (MLWG2) подключение устройства MobileLite Wireless G3 (MLWG3) проводным способом, как это уже отмечалось, невозможно, что является существенным ограничением его функциональности.

Рис. 19.  Логические диски ноутбука, физически подключенные к MLWG3

Рис. 20.  Запуск видеофайла логического диска, подключенного к MLWG3

Доступ к накопителям, физически подключенным к устройству MobileLite Wireless G3, может быть выполнен не только описанным способом, но и через браузер, и как показывает опыт, любой. Для этого достаточно указать в адресной строке выбранного браузера либо 192.168.202.254, либо mlwg3.com. Эти варианты показаны на рис. 21 и рис. 22.

Рис. 21.  Доступ к накопителям MLWG3 по адресу 192.168.202.254 в браузере

Рис. 22.  Доступ к накопителям MLWG3 по адресу mlwg3.com в браузере

Конечно, проигрыванием видеоконтента не ограничиваются возможности, связанные с обработкой файлов мультимедиа системой из MobileLite Wireless G3 и современного ноутбука. Используя такую систему, можно, безусловно, работать и с аудио, и с фото, а также и с другими типами файлов.

Рассматривая особенности работы MobileLite Wireless G3 с приведенным мощным ноутбуком, нельзя забывать и о том, что рассматриваемое устройство может успешно эксплуатироваться совместно и с ультрабуками, и с трансформерами, управляемыми ОС Windows, а также с планшетами и смартфонами, управляемыми ОС iOS и/или ОС Android.

В следующей части  данной статьи — о работе с мультимедийным контентом в системе MLWG3-планшет.


>>    Часть 7


Евгений Рудометов


Для энергонезависимого хранения информации в ультрамобильных устройствах часто используются карты флэш-памяти форм-фактора microSD (карты microSDHC и microSDXC идентичны по размерам стандартным картам microSD). Хотя карты флэш-памяти данного формата имеют одинаковый размер, они могут отличаться  информационной емкостью, используемыми файловыми системами и скоростными параметрами.

Для карт microSD и microSDHC емкостью от 4 до 32 Гбайт используется файловая система FAT32, для карт microSDXC с емкостью от 64 Гбайт — exFAT. Для всех карт может использоваться и файловая система NTFS, однако производители не рекомендуют это.

Что же касается скоростных характеристик, то SD Card Association определяет скорости карт двумя терминами: Speed Class и UHS Speed Class. Speed Class — это число, определяющее скорость карты памяти. В настоящее время принято четыре группы, которые разделяют модели флэш-карт по скорости записи (по сравнению с операцией чтения операция записи осуществляется с существенно меньшей скоростью): Class 2 означает 2 Мбайт/с, Class 4 — 4 Мбайт/с, Class 6 — 6 Мбайт/с, 10 — 10 Мбайт/с.

Ultra High Speed (UHS) определяет минимальные скорости записи для установки различий между картами памяти: UHS-I Speed Class 1 (U1) имеет минимальную скорость записи 10 Мбайт/с, а UHS-I Speed Class 3 (U3) — 30 Мбайт/с.

Одним из крупнейших и известных производителей карт флэш-памяти является компания Kingson, выпускающая карты для разных областей и условий использования. Среди семейства сверхкомпактных вариантов флэш-памяти эта компания выпустила модели microSD, ориентированные на экшн-камеры и дроны. Данная линейка получила наименование microSD Action Camera UHS-I U3.

Карты флэш-памяти microSD Action Camera UHS-I U3 (Ultra High-Speed Bus, Speed Class 3) компании Kingston обеспечивают высокие скорости чтения и записи. Присвоенный класс позволяет эти карты позиционировать для видео 4K, Full HD (1080p) и съемки серий фотографий в движении.

Эти карты, представленные моделями 16, 32 и 64 Гбайт, имеют размер, который поддерживается большинством экшн-камер, камер GoPro и дронов. Они имеют водонепроницаемую, ударостойкую и виброустойчивую конструкцию, защищены от рентгеновского излучения и от экстремальных температур, способны выдержать  неблагоприятные условия хранения и эксплуатации.

В качестве примера данной линейки ниже будет рассмотрена модель microSD Action Camera UHS-I U3 емкостью 16 Гбайт, которая по каталогу изделий Kingston обозначена как SDCAC/16GB. Внешний вид комплекта SDCAC/16GB, упакованного в герметичную пластиковую упаковку, представлен на рис. 1.

Рис. 1.  Комплект флэш-карты SDCAC/16GB в пластиковой упаковке

О параметрах и особенностях флэш-карты SDCAC/16GB —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Выполнено устройство MobileLite Wireless G3 (MLWG3) в корпусе из пластика белого цвета. Боковые и нижняя грани — матовые, верхняя — глянцевая. Белый цвет придает нарядный вид изделию и скрывает отпечатки пальцев на матовых поверхностях корпуса.

На верхней грани устройства помимо тисненого фирменного логотипа Kingston расположены три цветных индикатора режимов работы устройства. Передняя же, кроме названия устройства, содержит кнопки включения и сброса настроек, а также microUSB-разъем для зарядки встроенного аккумулятора.

Необходимо отметить, что в конструкции этого устройства MobileLite Wireless G3 не предусмотрено наличие встроенных производителем накопителей для хранения пользовательских программ и данных. Однако у него имеются средства для подключения внешних источников информации, представленных портами USB 2.0 и Ethernet, а также слотом для подключения флэш-карт форм-фактора SD (рис. 4).

Рис. 4.  Порты и слот MobileLite Wireless G3

В качестве внешних источников информации могут использоваться жесткие диски и флэш-накопители (флэшки), подключаемые через USB (рис. 3), а также карты флэш-памяти стандартов SD/SDHC/SDXC, устанавливаемые в строенный слот. Кстати, для карт форм-фактора microSD, к которым относятся карты microSD, microSDHC и microSDXC, в комплекте присутствует соответствующий переходник. В дополнение в архитектуре предусмотрен еще и разъем, через который указанное устройство можно подсоединить к сети Ethernet для работы в режиме мобильного маршрутизатора. Подключение указанных средств иллюстрирует рис. 5.

Рис. 5.  Подключение внешних средств к MobileLite Wireless G3

Важнейшей особенностью устройства MobileLite Wireless G3 являются средства беспроводной передачи данных, представленные модулем Wi-Fi. Этот модуль обеспечивает беспроводную связь с мобильными устройствами, в качестве которых могут выступать смартфоны, планшеты, ноутбуки. Поддерживаются варианты 2.4GHz 802.11b/g/n и 5GHz 802.11ac. При этом согласно данным, приведенным на этикетке, расположенной на нижней стороне корпуса изделия, частотный диапазон: 2.4 ~ 2.4835 GHz (TX power = 18.39 dBm), 5.180 ~ 5.240 GHz (TX power = 17.25 dBm).

Реализация этой возможности осуществляется с помощью беспроводной сети MobileLiteWireless, создаваемой аппаратно-программными средствами. Данная сеть определяется под именами MLWG3-5G-xxxx и MLWG3-xxxx, где xxxx — последние 4 символа MAC-адреса (приводится на этикетке, расположенной на нижней стороне корпуса устройства). Она используется в качестве личной мобильной беспроводной сети, обеспечивающей передачу цифровой информации на расстояние до 10 метров (в документации — до 30 футов). При этом осуществляется поддержка нескольких пользователей, одновременно получающих доступ к подключенным к устройству носителям информации. Это открывает возможность, например, потокового воспроизведения нескольких фильмов или пакетов фотографий  на нескольких различных компьютерных устройствах одновременно. При необходимости можно файлы перемещать, переименовывать, стирать.

Указанные возможности избавляют от необходимости предварительно загружать требуемые файлы в память ультрамобильных компьютеров емкость. Таким образом, устройство MobileLite Wireless G3 обеспечивает значительное расширение информационного пространства ультрамобильных компьютерных устройств, особенности которых часто не допускают проводного подключения накопителей.

Более того, для мобильных устройств с ОС Android подключение к накопителю через Wi-Fi (это касается и устройств MLW221 / MLWG2 / MLWG3 и жестких дисков с Wi-Fi) решает проблему, связанную с использованием файлов большого объема. Действительно, известно, что данная ОС “понимает” только FAT32. Как результат не распознает (за редким исключением) носители с NTFS. Подключение же через Wi-Fi снимает указанное ограничение и позволяет планшетам и смартфонам успешно работать с объемными файлами, например, файлами видео HD и Full HD, чьи размеры нередко существенно превышают предел, устанавливаемый FAT32. Это означает, что благодаря передаче данных через Wi-Fi у пользователей появляется возможность воспроизводить объемные файлы фильмов без предварительного их конвертирования с цельно уменьшения их размеров.

Используя же беспроводную сеть MobileLiteWireless, необходимо учитывать, что она изначально является общедоступной и незащищенной. Однако в случае необходимости ее можно защитить  с помощью шифрования по протоколу WPA2. Такая возможность предусмотрена создателями этого гаджета.

В дополнение к сказанному следует отметить, что устройство MobileLite Wireless G3 позволяет создавать сетевой мост, который обеспечивает подключение к Интернету, доступ  к которому можно осуществлять одновременно с потоковой передачей контента с устройства MobileLite Wireless G3. В сущности, эта функция позволяет создавать “мост” между двумя сетями. Как показало тестирование с использованием iPad Air 2, цифровые данные прекрасно передаются между сетями и в диапазоне 2,4GHz, и в диапазоне 5GHz. При этом в диапазоне 5GHz скорость передачи данных достигала значения 48,5 Мбит/с (тестовая программа SPEEDTEST, внешняя сеть 100 Мбит/с). Это примерно в два раза выше скоростных показателей диапазона 2,4GHz.

В следующей части  данной статьи — о средствах управления и индикации работы устройства MobileLite Wireless G3.


>>    Часть 4


Евгений Рудометов


Обычно энергонезависимую память ультрамобильных компьютерных устройств расширяют с помощью миниатюрных флэш-карт или соответствующих накопителей. Подключаются эти средства с помощью проводных интерфейсов, конечно, когда такая возможность предусмотрена и допустима, иначе указанные средства невозможно использовать.

Альтернативными решениями, не требующими от компьютерных устройств наличия слотов карт памяти и разъемов USB, являются накопители, подключаемые посредством интерфейса Wi-Fi.

В качестве примера таких накопителей можно привести специальные модели мобильных жестких дисков, в которых 2.5″ HDD дополнены средствами USB и Wi-Fi, а также аккумуляторными батареями. Информационная емкость таких устройств, созданных на основе HDD и выпускаемых несколькими фирмами, в настоящее время находится в диапазоне от 500 Гбайт до 2 Тбайт.

Имеются аналогичные накопители, в которых вместо HDD используется флэш-память. Однако обычно их емкость существенно ниже. А вот стоимость изделий такой же или близкой емкостью, как в случае HDD, — существенно выше.

А еще среди таких Wi-Fi устройств имеются модели без встроенных высокоемких накопителей, но допускающих использование съемных накопителей, например, модели MobileLite Wireless компании Kingston, семейство которых получило наименование Wireless Readers (Беспроводные устройства чтения). Как и перечисленные выше накопители с Wi-Fi, эти изделия позволяют получать доступ к любым данным в любом месте. Они позволяют передавать данные нескольким пользователям одновременно. Кроме того, и это для многих оказывается важным, их можно использовать еще и в качестве резервного зарядного устройства для смартфонов, планшетов и т. п.

Ранее были выпущены два поколения данных устройств, получивших наименования MobileLite Wireless (кодовое наименование MLW221) и MobileLite Wireless G2 (MLWG2). А сравнительно недавно на рынке появилось устройство MobileLite Wireless G3 (MLWG3). Является представителем третьего поколения и пришло на смену модели MobileLite Wireless G2, Устройство MobileLite Wireless G3, как и его предшественники, предоставляет беспроводную передачу цифровых данных между этим устройством и мобильными компьютерами. В частности, данное изделие обеспечивает беспроводное потоковое воспроизведение мультимедийного контента, например, видео, музыки, фотографий и т. п.

Необходимо отметить, что устройство MobileLite Wireless G3, как и предыдущие, не имеет в своем составе накопителя информации. Однако оно позволяет выполнять беспроводную передачу данных с внешних накопителей. Эти накопители подключаются к MobileLite Wireless G3 через встроенный порт USB. Кроме того, передача данных возможна с карт флэш-памяти, устанавливаемых в слот встроенного в устройство карт-ридера, а также передача данных, передаваемых через порт Ethernet (через RJ45, как и в MLWG2). И, как и предыдущие модели, оно также может использоваться в качестве зарядного устройства.

Комплект MobileLite Wireless G3 упакован в небольшую картонную коробку (рис. 1). На ее лицевой стороне традиционно представлено изображение устройства, его наименование, компания-производитель и основное назначение устройства: временное хранилище файлов и зарядное устройство для смартфонов и планшетов с возможностью подключения SD-карт и USB-устройств. На обратной и боковых сторонах коробки — ряд потребительских свойств изделия и краткая информация о производителе.

В состав комплекта MobileLite Wireless G3 (рис. 1) входят:

• Устройство MobileLite Wireless G3,
• USB-кабель  (0,5 м, А в Micro-B),
• Переходник для использования карт формата microSD в слотах, рассчитанных на полноразмерные флэш-карты,
• Краткая документация.

Рис. 1.  Комплект MobileLite Wireless G3

Внешний вид и основные параметры устройства MobileLite Wireless G3 представлены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


27 июня 2016 года корпорация Intel представила в России новые хай-энд процессоры семейства Core i7 Extreme Edition для высокопроизводительных игровых систем и рабочих станций. Новинки базируются на микроархитектуре с кодовым наименованием Broadwell-E.

Среди объявленных изделий представлен и первый 10-ядерный процессор Intel Core i7 Extreme Edition для высокопроизводительных настольных систем. Как утверждает разработчик и подтверждают многочисленные тесты, это самый мощный чип для десктопов за всю историю отрасли. Он демонстрирует очень высокие уровни производительности и поддерживает ряд уникальных возможностей. Значительный потенциал Intel Core i7 Extreme Edition позволяет ускорить работу с видеоконтентом, 3D-моделями и фотографиями, делает более глубоким погружение в виртуальную реальность и, конечно, получить новые, более яркие впечатления от современных компьютерных игр, требующих нередко предельной производительности от игровой системы.

На масштабном шоу с театрализованным представлением по рассказам Станислава Лема, которое было организовано в честь запуска новой линейки высокопроизводительных процессоров, собралось около 100 представителей индустрии игр, производителей оборудования, журналистов, энтузиастов и оверклокеров.

На мероприятии выступили специалисты не только Intel, но и ее компаний-партнеров. Они рассказали об особенностях представленных новинок.

Как отметил в своем кратком сообщении Дмитрий Конаш, региональный директор Intel в России и других странах СНГ, количество людей, увлекающихся играми и покупающих новейшие игровые компьютеры на процессорах Intel Extreme Edition, растет из года в год. Все началось в 2003 году, когда компания Intel объявила Pentium 4 Extreme Edition. Тогда процессор содержал только 1 ядро, а теперь, в 2016 году, энтузиастам игр стал доступен мощный 10-ядерный игровой процессор.

Благодаря технологии Intel Turbo Boost Max 3.0, реализованной в новейших процессорах семейства Core i7 Extreme Edition, обеспечивается существенное увеличение производительности. Опытные геймеры и продвинутые пользователи ПК могут самостоятельно изменять коэффициент умножения тактовой частоты процессора, высвобождая дополнительно до 15% производительности однопоточных вычислений и даже больше.

Серьезное преимущество при запуске самых современных компьютерных на системах, созданных на основе новых процессорах Inte Core i7 Extreme Edition, обеспечивают: кэш-память (Smart Cache), обладающая емкостью до 25 Мбайт и расположенная непосредственно в процессоре, быстрая память ОЗУ, работающей на частоте до 2400 МГц, а также до 4 дискретных графических карт.

Новые процессоры серии Extreme Edition позволяют работать сразу в нескольких требовательных к вычислительным ресурсам приложениях без заметного снижения производительности системы. Вместе с новыми процессорами, содержащими до 10 ядер (20 вычислительных потоков), можно легко создавать видео с разрешением 4K или монтировать панорамные кадры с углом обзора 360 градусов, обрабатывать фотографии или записывать высококачественную музыку на настольном ПК.

Среди уникальных функций новинки стоит отметить возможность оверклокинга каждого ядра в отдельности, управление коэффициентом AVX для повышения стабильности системы, а также управление напряжением VccU, для тонкой настройки питания процессора в экстремальных сценариях. В сочетании с такими инструментами, как Intel Extreme Tuning Utility (Intel XTU) и Intel Extreme Memory Profile (Intel XMP) профессионалы и любители оверклокинга смогут достичь на новых процессорах еще большего уровня производительности.

В следующей части  данной статьи – о параметрах процессоров семейства Core i7 Extreme Edition и некоторых разработках, представленных на мероприятии.


>>    Часть 2


Евгений Рудометов


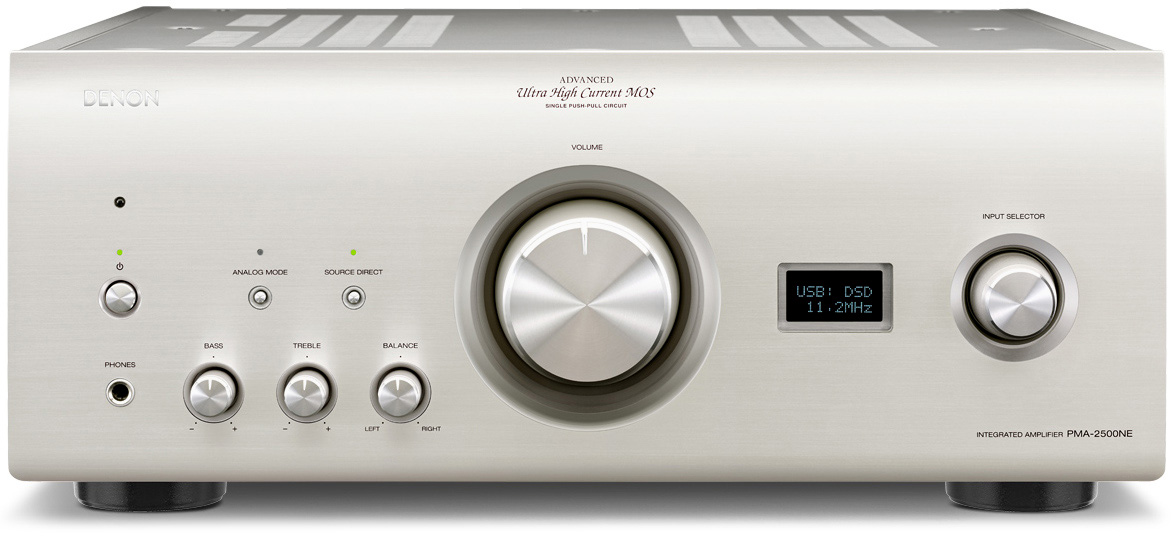

Недавно компания Denon, чьи изделия хорошо известны ценителям качественного воспроизведения музыки, предложила рынку проигрыватель оптических дисков Denon DCD-2500NE. Для реализации всех возможностей DCD-2500NE пользователям этого устройства требуется соответствующее окружение, и в первую очередь — мощный высококлассный аудиоусилитель уровня Hi-End. В качестве такого усилителя целесообразно использовать мощный усилитель PMA-2500NE. Этот усилитель обладает не только подходящим дизайном, но и высокими параметрами, что обеспечивает ему достойное место среди изделий Hi-End. В частности, он характеризуется очень высокими уровнями выходной мощности и соотношения сигнал/шум, а также широким диапазоном потребительских возможностей.

Так, например, в архитектуре данного усилителя реализованы специальные алгоритмы и схемотехнические решения обработки звуковых сигналов, а также разнообразные средства подключения для цифровых сигналов разного типа и аналоговых сигналов разного уровня.

(кликнуть мышью для увеличения картинки)

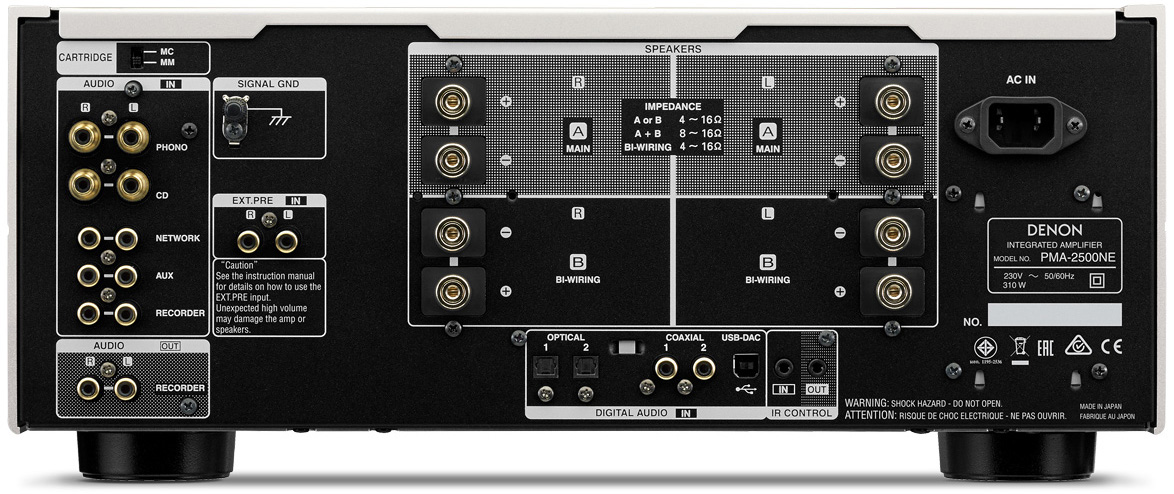

Благодаря наличию входа USB-B на задней панели и встроенного высокопроизводительного цифроаналогового преобразователя усилитель PMA-2500NE воспроизводит файлы очень высокого разрешения. Встроенный ЦАП работает с данными в представлении до 384 кГц / 32 бит и файлами DSD с частотой дискретизации до 11,2 МГц.

(кликнуть мышью для увеличения картинки)

А для воспроизведения аналоговых сигналов данный усилитель имеет режим Analog Mode. Следует добавить, что в данном режиме выполняется отключение всех незадействованных цифровых цепей. Это позволяет минимизировать уровень специфических помех, к которым аналоговые цепи очень чувствительны и уязвимы, особенно в режимах усиления слабых сигналов.

(кликнуть мышью для увеличения картинки)

Что касается обработки цифровых сигналов, то в этом усилителе PMA-2500NE, как и в случае проигрывателя оптических дисков DCD-2500NE, используются алгоритмы AL32 Processing Plus. Управление же и синхронизация цифровых цепей осуществляется с помощью прецизионного генератора синхронизирующих импульсов Master Clock Design.

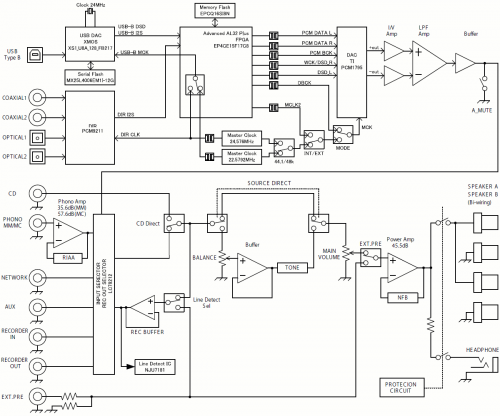

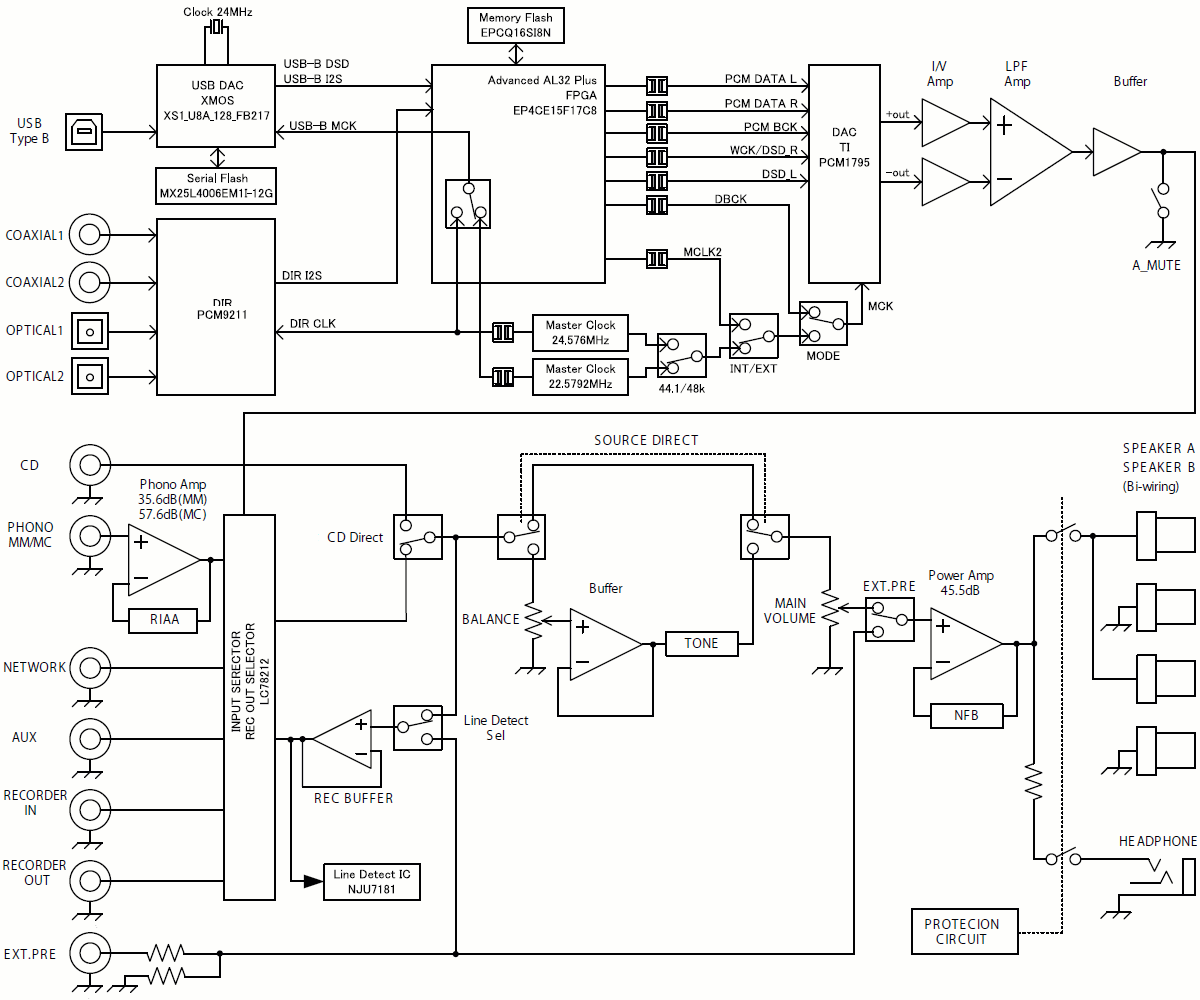

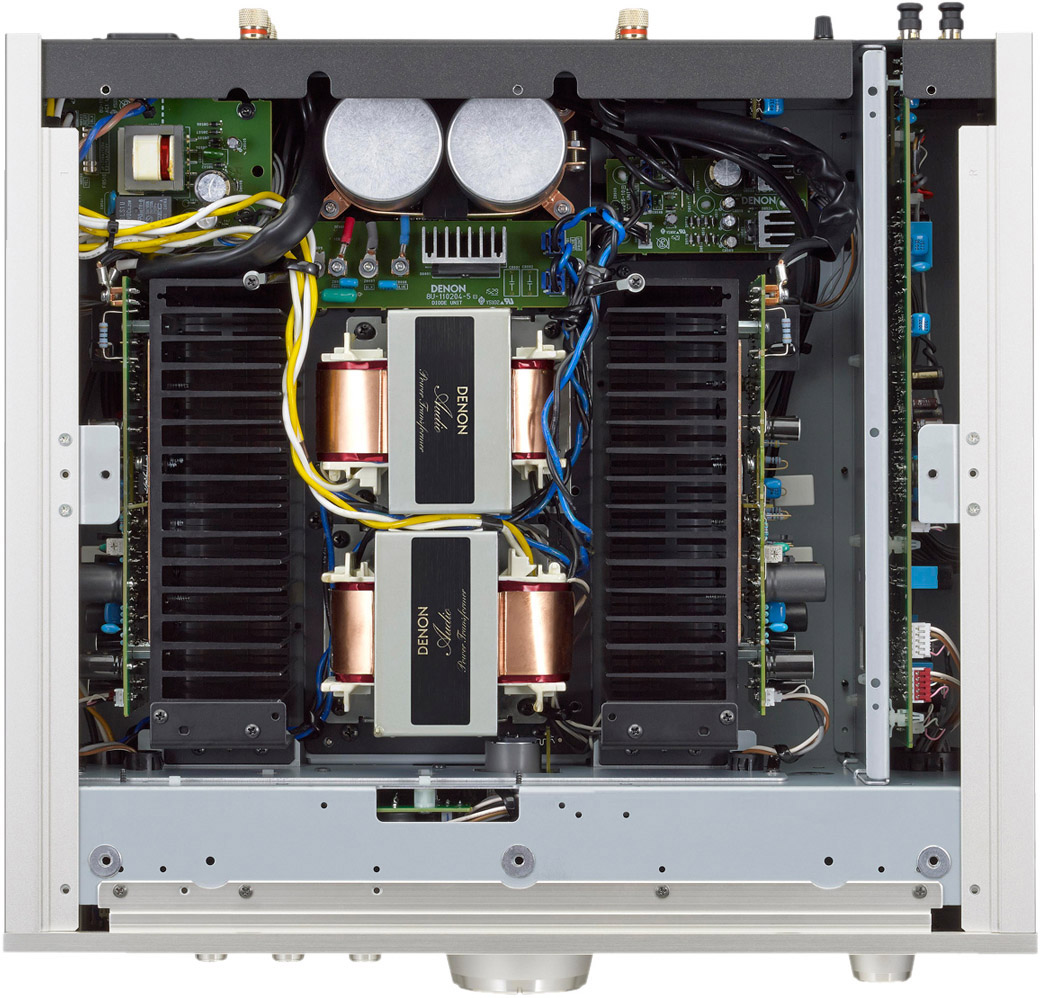

Рассматривая архитектуру усилителя PMA-2500NE нетрудно заметить, что электронная часть реализована в виде небольшого числа отдельных блоков.

(кликнуть мышью для увеличения картинки)

Все цепи спроектированы таким образом, чтобы во время эксплуатации уровни нежелательных помех были максимально низкими для всех цифровых и аналоговых входов, а пользователю было удобно управлять и комфортно пользоваться данным устройством.

(кликнуть мышью для увеличения картинки)

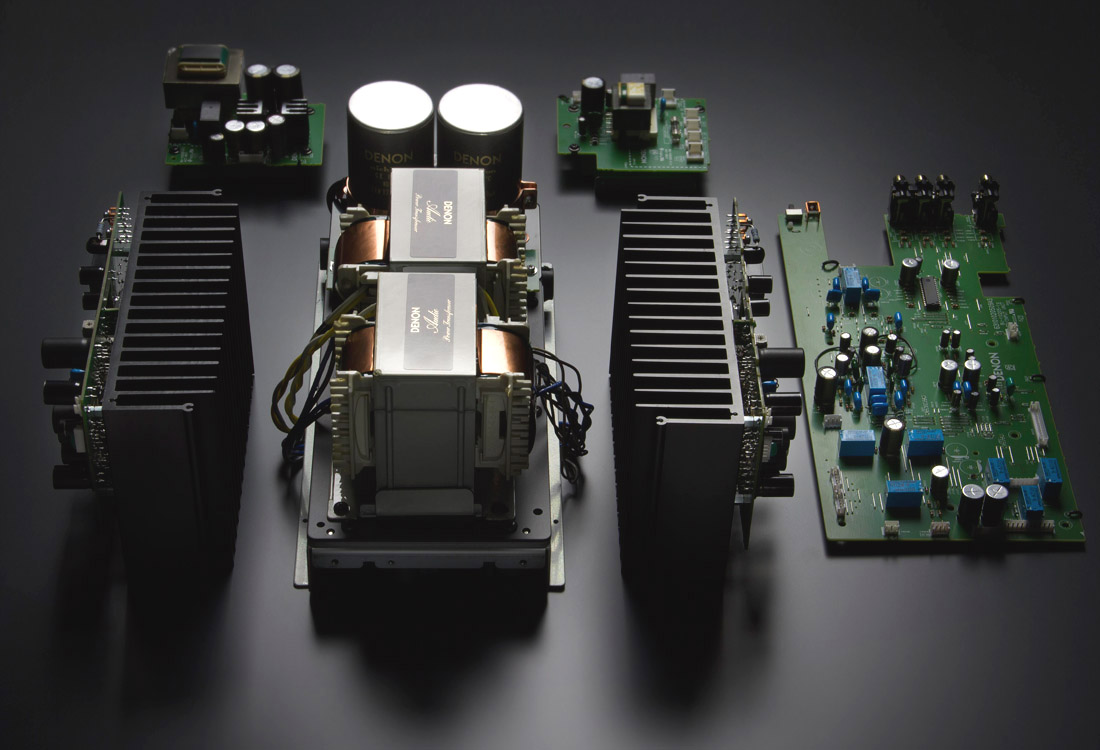

Исследование архитектуры показало, что все критичные блоки тщательно экранированы, их схемотехника тщательно проработана. При этом конструкторы отказались от ее излишнего усложнения, сосредоточившись на использовании ограниченного количества хорошо проверенных теоретически и на практике типовых решений с использованием современных качественных элементов. Это можно обнаружить и в цифровых частях, в которых реализованы схемы, аналогичные DCD-2500NE, и в аналоговых.

Анализируя схемотехнику аналоговой части, нетрудно заметить, что многие цепи уже хорошо проверены в моделях премиум-класса. Конечно, часть из них откорректирована в соответствии с накопленным опытом предыдущих моделей, как компании Denon, так и сторонних производителей.

Так, например, конструкторы усилителя PMA-2500NE решили использовать вместо популярной в последнее время полупроводниковой коммутации компактные электромагнитные реле. Кроме того, в качестве регулятора громкости применен традиционный потенциометр высокого класса. А вместо активных регуляторов тембра низких и высоких частот выбрана опять же традиционная схема пассивных регуляторов. Подобный подход упростил не только схемотехнику, но и экранирование цепей с целью минимизации уровней внутренних и внешних помех.

Мощный каскад усилителя PMA-2500NE построен по хорошо известной транзисторной бестрансформаторной двухтактной схеме, модифицированной с учетом применения очень мощных полевых транзисторов ультравысоких токов с новыми барьерными диодами Шоттки. Использование таких транзисторов позволяет не только управлять очень высокими токами (максимальный ток 210 А), но и достичь очень высокой температурной стабильности параметров выходного каскада.

Из других особенностей схемы мощного каскада усилителя следует отметить использование на входе симметричных дифференциальных схем, дополненных традиционными цепями токовых зеркал, активных нагрузок, фильтров и т. п. И конечно, использованы обязательные для подобных изделий цепи разветвленной защиты от перегрузки и коротких замыканий. Словом, здесь применена очень «классная» схема премиум-уровня, обеспечивающая выходную мощность — 2 × 160 Вт (при сопротивлении нагрузки 4 Ом), очень широкую полосу пропускания, очень низкий уровень искажений и очень высокое значение коэффициента сигнал/шум.

Остается добавить, что, как и в проигрывателе Denon DCD-2500NE, с целью минимизации помех питание цифровой и аналоговой частей усилителя PMA-2500NE полностью разделено. Для этого используется двухтрансформаторная архитектура. Как и в упомянутом проигрывателе, имеется дисплей типа OLED, который используется для индикации источника и частот дискретизации.

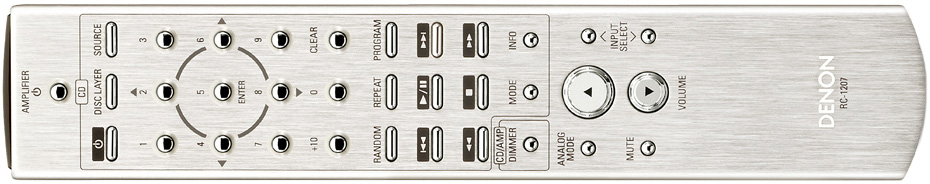

Усилитель PMA-2500NE поставляется с пультом дистанционного управления (ДУ). С помощью этого пульта можно управлять не только данным усилителем, но и DCD-2500NE, а также другими CD-проигрывателями Denon.

(кликнуть мышью для увеличения картинки)

Основные параметры усилителя PMA-2500NE приведены в таблице 1.

Таблица 1. Основные параметры PMA-2500NE

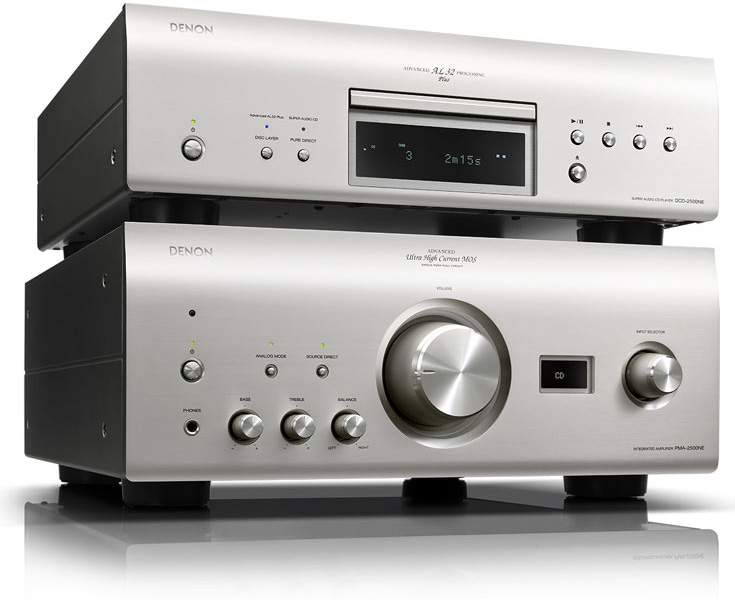

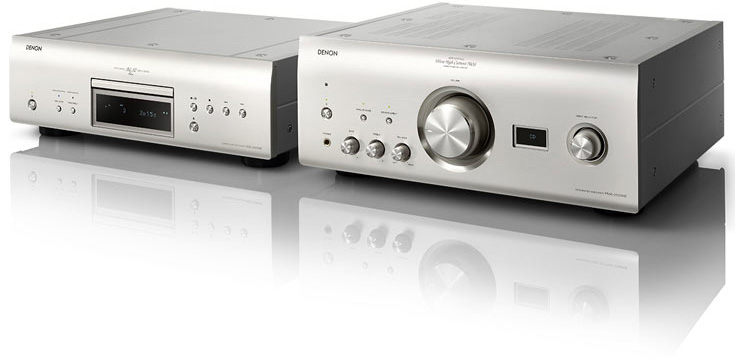

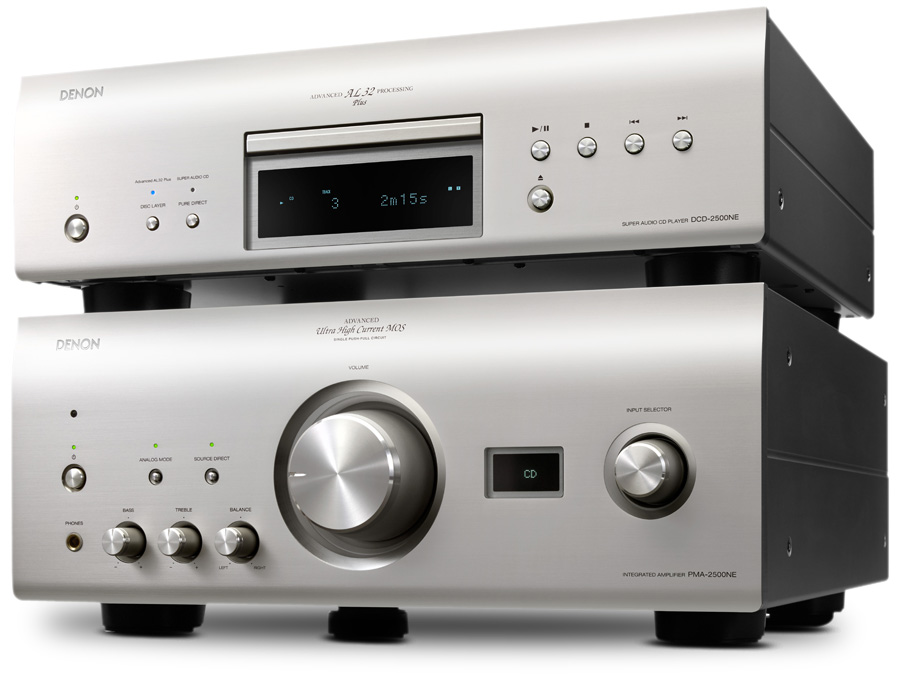

Дизайн усилителя PMA-2500NE хорошо соответствует дизайну проигрывателя оптических дисков Denon DCD-2500NE. В этом легко убедиться на примере приведенных ниже фотографий. Тем не менее, данный усилитель может быть использован в комплекте с другими устройствами мультимедиа.

(кликнуть мышью для увеличения картинки)

Евгений Рудометов


 >>    Часть 1


Накопитель MemoriesCable/32GB имеет два разъема: Lightning и полноразмерный USB 2.0 (рис. 1). Разъем Lightning используется для подключения накопителя к ультрамобильным устройствам Apple, разъем USB 2.0 — для подключения к компьютерам PC/Mac, а также к компьютерам на платформе Android (через переходник). Защищающие разъемы колпачки отсутствуют. Накопитель снабжен специальным зажимом (рис. 1, рис. 2). Его применение позволяет создать более компактный вариант накопителя, что позволяет повысить удобство его использования совместно с ультрамобильными устройствами (рис. 5). Конечно, накопитель MemoriesCable/32GB обладает необычным и довольно симпатичным дизайном.

Однако некоторые чехлы, защищающие iPhone/iPad, могут препятствовать надежному контакту разъема Lightning накопителя с соответствующим портом ультрамобильного устройства. Конечно, данная проблема обычно легко решается с помощью простейших инструментов, например, надфиля, ножа, скальпеля и аналогичных инструментов, с помощью которых можно расширить соответствующее отверстие в защитном чехле. Тем не менее, возможное наличие данной проблемы следует учитывать потенциальным пользователям MemoriesCable/32GB, при этом — еще до приобретения данного накопителя. Особенно это касается тех будущих пользователей, кто осуществляет покупки заочно, например, через Интернет-магазины.

К слову сказать, эта проблема практически отсутствует (по крайней мере, она менее выражена) у аналогичных накопителей, ориентированных на тот же сектор рынка. Достигнуто это благодаря тому, что у этих накопителей вилка Lightning удлинена за счет небольшого пластикового ободка, хорошо вписывающегося в соответствующие отверстия защитных чехлов.

Рис. 2.  Использование зажима

Продолжая же рассмотрение накопителя MemoriesCable/32GB, необходимо отметить, что для своей работы он, как и в случае i-FlashDrive MAX, требует установки из магазина приложений App Store (Apple Store) программы i-FlashDrive ONE (рис. 3). С помощью этой программы можно выполнить значительное число функций. Это могут быть, например: резервное копирование файлов, включая контакты, календари, фото и др.; передачу данных без необходимости использования Интернета; хранение и воспроизведение фото/видео/музыки/документов прямо с накопителя. Поддерживается большое количество форматов (рис. 4).

Рис. 3.  Программа i-FlashDrive ONE

Рис. 4.  Поддерживаемые форматы

Как показало тестирование, используя программу i-FlashDrive ONE и накопитель MemoriesCable/32GB, можно успешно проигрывать с помощью встроенного видеоплеера видеофайлы MKV, что невозможно со штатным видеосредством, ориентированным согласно спецификациям Apple исключительно на файлы M4V / MP4 / MOV.

Из ограничений следует отметить, прежде всего, то, что в настоящее время программа i-FlashDrive ONE способна работать только с накопителем, отформатированным под файловую систему FAT32. А это, как известно, устанавливает предел на размеры каждого файла, который составляет немногим менее 4 Гбайт. Но вполне возможно, что уже в самое ближайшее время эта проблема будет снята благодаря возможности использования альтернативных, более современных и более совершенных файловых систем.

Из других особенностей необходимо отметить невозможность выбора аудиодорожек и субтитров, по крайней мере, при использовании существующей в настоящее время версии программы i-FlashDrive ONE.

Остается добавить, что во время тестирования указанная программа была установлена на планшет iPad Air 2 с подключенным к нему накопителем MemoriesCable/32GB (рис. 5).

Рис. 5.  Накопитель MemoriesCable/32GB, подключенный к планшету iPad Air 2

Воспроизведение видеофайлов, проигрывание и просмотр фотографий выполнялись непосредственно с данного накопителя без их копирования в память планшета.

Емкостные и скоростные возможности были оценены в процессе тестирования. Некоторые результаты приведены ниже.

В следующей части  данной статьи приведены подробности и результаты тестирования накопителя MemoriesCable/32GB.


>>    Часть 3


Евгений Рудометов


 >>    Часть 2


Выполнено устройство MobileLite Wireless G2 в корпусе из пластика черного и белого цветов. В конструкции этого устройства не предусмотрено наличие встроенных производителем накопителей для  хранения пользовательских программ и данных. Однако у него имеются средства для подключения внешних источников информации, представленных портами и слотом флэш-карт (рис. 4).

Рис. 4.  Порты и слот MobileLite Wireless G2

В качестве внешних источников информации могут использоваться жесткие диски и флэш-накопители (флэшки), подключаемые через USB (рис. 3), а также карты флэш-памяти стандартов SD/SDHC/SDXC, устанавливаемые в строенный слот. Кстати, для карт форм-фактора microSD, к которым относятся карты microSD, microSDHC и microSDXC, в комплекте присутствует соответствующий переходник. В дополнение в архитектуре предусмотрен еще и разъем, через который указанное устройство можно подключить к сети Ethernet для работы в режиме мобильного маршрутизатора. Подключение указанных средств иллюстрирует рис. 5.

Рис. 5.  Подключение внешних средств к MobileLite Wireless G2

Важнейшей особенностью устройства MobileLite Wireless G2 являются средства беспроводной передачи данных, представленные модулем Wi-Fi стандарта IEEE802.11g/n. Этот модуль обеспечивает беспроводную связь с мобильными устройствами.

Реализация этой возможности осуществляется с помощью беспроводной сети MobileLiteWireless, создаваемой аппаратно-программными средствами. Данная сеть используется в качестве личной мобильной беспроводной сети, обеспечивающей передачу цифровой информации на расстояние до 10 метров. При этом осуществляется поддержка нескольких пользователей, одновременно получающих доступ к подключенным к устройству носителям информации. Это открывает возможность, например, потокового воспроизведения нескольких фильмов или пакетов фотографий  на нескольких различных компьютерных устройствах одновременно. При необходимости можно файлы перемещать, переименовывать, стирать.

Необходимо учитывать, что беспроводная сеть MobileLiteWireless является общедоступной и незащищенной. Однако в случае необходимости ее можно и защитить  с помощью шифрования по протоколу WPA2. Такая возможность предусмотрена создателями этого интересного и полезного гаджета, значительно расширяющего возможности ультрамобильных компьютерных устройств.

В дополнение к сказанному следует отметить, что устройство MobileLite Wireless G2 позволяет создавать сетевой мост, который обеспечивает подключение к Интернету одновременно с потоковой передачей контента с устройства MobileLite Wireless G2. В сущности, эта функция позволяет создавать “мост” между двумя сетями.

Оценивая функциональность MobileLite Wireless G2, следует еще отметить, что данное устройство имеет в своем составе сравнительно мощный источник автономного энергопитания. Он представлен встроенной, компактной, но, к сожалению, несменяемой, литий-ионной батареей. Эта аккумуляторная батарея обеспечивает до 13 часов работы сети MobileLiteWireless, осуществляющей беспроводную передачу информации между рассматриваемым устройством и компьютерами.

Зарядка данной батареи осуществляется через разъем USB от настольного компьютера или ноутбука, или же от соответствующих устройств энергопитания, например, от блоков зарядки планшетов, смартфонов, плееров и т. п.

В следующей части  данной статьи — о средствах управления и индикации работы устройства MobileLite Wireless G2.


>>    Часть 4


Евгений Рудометов


Расширение информационного пространства подсистем памяти мобильных компьютерных устройств осуществляется обычно с помощью карт и накопителей флэш-памяти, а также c внешних жестких дисков. Данные средства подключаются посредством традиционных проводных интерфейсов, конечно, когда такая возможность предусмотрена и допустима.

Альтернативными решениями являются накопители информации, обеспечивающие их беспроводное подключение к компьютерным устройствам. Обычно это осуществляется с помощью встроенных средств Wi-Fi.

В качестве примера таких накопителей можно привести специальные модели мобильных жестких дисков, которые снабжены встроенными контроллерами USB, средствами Wi-Fi и аккумуляторными батареями. Такие устройства со встроенными жесткими дисками, чья емкость в настоящее время находится в диапазоне от 500 Гбайт до 2 Тбайт, выпускаются уже несколькими фирмами, среди которых присутствуют как именитые производители, так и менее известные.

Конечно, среди широкой гаммы таких изделий имеются также и модели беспроводных мобильных накопителей, созданных на основе микросхем флэш-памяти.

А сравнительно недавно на рынке появилось устройство MobileLite Wireless G2. Данное изделие, относящееся к линеке Wi-Fi ридеров компании Kingston и пришедшее на смену модели MobileLite Wireless, предоставляет беспроводную передачу цифровых данных между этим устройством и мобильными компьютерами. В частности, данное устройство обеспечивает беспроводное потоковое воспроизведение мультимедийного контента, например, видео, музыки, фотографий и т. п.

Необходимо отметить, что устройство MobileLite Wireless G2, как и предыдущее ?  не имеет в своем составе  накопителя информации. Однако оно позволяет выполнять беспроводную передачу данных с внешних накопителей. Эти накопители подключаются к MobileLite Wireless G2 через встроенный порт USB. Кроме того, передача данных возможна с карт флэш-памяти, устанавливаемых в слот встроенного в устройство карт-ридера, а также передача данных, передаваемых через порт Ethernet.

Комплект (рис. 1) упакован в небольшую картонную коробку. На ее лицевой стороне представлено изображение устройства, а на обратной — ряд параметров и основные потребительские свойства изделия. Из особенностей оформления комплекта следует отметить, что передняя часть коробки выполнена в виде фиксируемой с помощью “липучки” дверки, открыв которую можно обнаружить за прозрачным окошком само устройство MobileLite Wireless G2. На внутренней поверхности этой дверки перечислены рекомендуемые области преименения данного устройства: хранение информации, потоковая передача мультимедийных файлов, зарядка смартфонов, чтение флэш-карт и накопителей, работа в качестве портативного роутера. Остается добавить, что в состав комплекта входят:

• Устройство MobileLite Wireless G2,
• USB-кабель  (0,5 м,  А в Micro-B),
• Переходник для использования карт microSD в слотах, рассчитанных на полноразмерные флэш-карты.

Рис. 1.  Комплект MobileLite Wireless G2

Внешний вид и основные параметры устройства MobileLite Wireless G2 представлены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


С помощью бесплатной программы i-FlashDrive ONE (рис. 4, рис. 5), устанавливаемой из Apple Store, можно выполнить значительное число весьма полезных функций. Это могут быть, например: резервное копирование файлов, включая контакты, календари, фото и др.; передачу данных без необходимости использования Интернета; хранение и воспроизведение фото/видео/музыку/документы прямо с PhotoFast i-FlashDrive, в том числе через AirPlay.

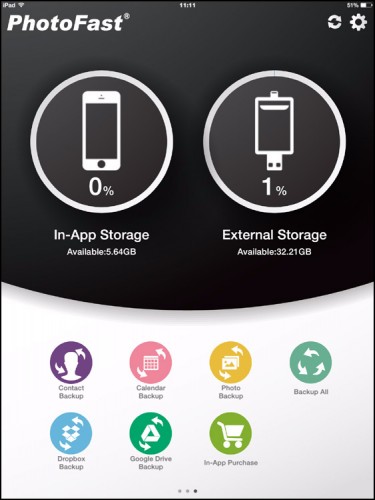

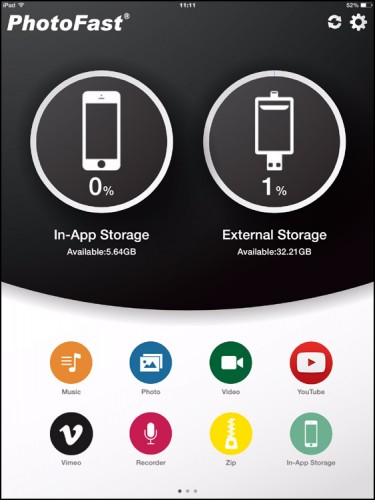

Рис. 4.  Программа i-FlashDrive ONE и ее функции

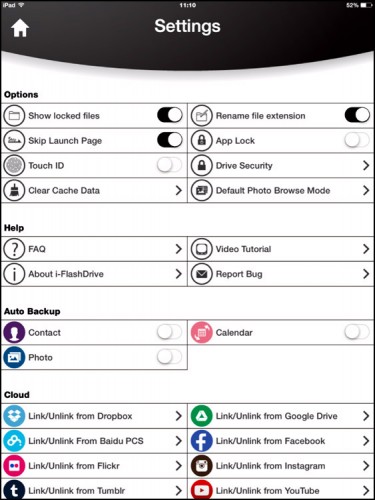

Рис. 5.  Параметры настройки программы i-FlashDrive ONE

Программа имеет встроенную функцию диктофона с записью файла непосредственно в память накопителя. Имеется возможность воспроизведения видео непосредственно с накопителя, то есть без копирования в память компьютерного устройства. При этом производитель утверждает, что поддерживаются следующие форматы: видео — AVI / FLV / MP4 / MOV / MPV / M4V / MKV / MPG / RM / RMVB / TS / WMV, аудио — MP3 / CAF / ACC / AIF / WAV / AIFF / M4A, фото — BMP / TIF / TIFF / XBM/ GIF / ICO / CUR / JPG / PNG, документы — TXT / HTM / PDF / PPT / DOC / RTF / XLS  и  др.

И действительно, как показало тестирование, используя программу i-FlashDrive ONE и накопитель i-FlashDrive/32GB, можно успешно проигрывать видеофайлы MKV, что невозможно со штатным видеосредством, ориентированным согласно спецификациям Apple исключительно на файлы M4V / MP4 / MOV.

Из ограничений же следует отметить прежде всего то, что в настоящее время программа i-FlashDrive ONE способна работать только с накопителем, отформатированным под файловую систему FAT32. А это, как известно, устанавливает предел на размеры каждого файла, который составляет немногим менее 4 Гбайт. Но вполне возможно, что уже в самое ближайшее время эта проблема будет снята благодаря возможности использования альтернативных, более современных и более совершенных файловых систем.

Из других особенностей необходимо отметить невозможность выбора аудиодорожек и субтитров. Но возможно и эта проблема будет со временем решена.

Остается добавить, что во время тестирования указанная программа была установлена на планшет iPad Air 2 с подключенным к нему накопителем i-FlashDrive/32GB (рис. 6).

Рис. 6.  Накопитель i-FlashDrive/32GB, подключенный к планшету iPad Air 2

Воспроизведение видеофайлов выполнялось непосредственно с данного накопителя без их копирования в память планшета. Аналогичным образом дело обстояло и c проигрыванием аудио, и с просмотром фотографий.

Что же касается емкостных и скоростных возможностей накопителя i-FlashDrive/32GB, то они были оценены с помощью дополнительных тестовых инструментов.

В следующей части  данной статьи приведены подробности и результаты тестирования накопителя i-FlashDrive/32GB.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Компоненты комплекта флэш-карты microSDХC 128GB Class 10 UHS-I (SDCX10/128GB) без пластиковой упаковки приведены на рис. 2. Этот комплект, как это отмечалось выше, состоит из флэш-карты microSDХC и соответствующего переходника, с помощью которого данная карта может быть установлена в полноразмерный слот.

Технические параметры флэш-карты SDCX10/128GB, объявленные производителем, представлены в таблице 1.

Рис. 2.  Флэш-карта microSDXC (справа)
             и переходник (слева)

Таблица 1.    Основные параметры флэш-карты
                      Kingston SDCX10/128GB

На рис. 3 приведена этикетка, расположенная на обратной стороне упаковки (рис. 1).

Рис. 3.  Этикетка на упаковке комплекта

Карта флэш-памяти рассчитана на использование в экстремальных условиях. Протестирована на водонепроницаемость: допустимо погружение в воду на срок до 30 минут, на глубину до 1 м. Устойчива к экстремальным температурам: выдерживает температуры от -25 °C до 85 °C. Обладает ударостойкостью и виброустойчивостью: стандартная военная методика тестирования MIL-STD-883H, METHOD 2002.5. Карта устойчива к рентгеновскому излучению: сертификация ISO 7816-1 для защиты от 0,1 Гр рентгеновского излучения с обеих сторон карты памяти. Все это придает уверенность пользователям, что их фотографии, видео и другие важные файлы будут надежно сохранены даже в самых экстремальных условиях.

Остается добавить, что все карты памяти Kingston имеют бесплатную техническую поддержку, а также пожизненную гарантию, о чем свидетельствует соответствующая отметка в правом нижнем углу лицевой стороны упаковки (рис. 1 и рис. 4).

Рис. 4.  Гарантийные обязательства производителя

На рис. 5 представлена схема совместимости между мобильными устройствами и флэш-картами разных типов, выполненных в форм-факторе microSD. Данную информацию необходимо учитывать потенциальным пользователям SDCX10/128GB.

Рис. 5.  Совместимость устройств и флэш-карт

Прежде, чем переходить к тестированию SDCX10/128GB, необходимо еще раз напомнить, что карточки microSDHC и microSDXC, как и их более крупные собратья SDHC и SDXC, классифицируются по значениям скорости работы. Указанная карта относится к классу изделий, для которых гарантируется скорость записи не менее 10 Мбайт/с (по сравнению с операцией чтения операция записи осуществляется с существенно меньшей скоростью).

Что же касается реальных емкостных и скоростных возможностей флэш-карты SDCX10/128GB, то они были оценены в процессе тестирования данного изделия.

О результатах тестирования флэш-карты microSDXC 128GB Class 10 UHS-I (SDCX10/128GB) —  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Расширение информационного пространства подсистемы энергонезависимой памяти компьютерных устройств осуществляется с помощью внешних накопителей. Самыми миниатюрными и энергоэкономичными среди таких средств хранения программ и данных являются в настоящее время карты флэш-памяти (флэш-карты) форм-фактора microSD. Флэш-карты этого форм-фактора представлены на рынке компьютерной продукции изделиями стандартов microSD, microSDHC и microSDXC.

Карты флэш-памяти данного формата имеют размеры 15 x 11 x 1 мм. Они ориентированы на сверхкомпактные мобильные устройства, но могут использоваться и с устройствами, рассчитанными на полноразмерные варианты. Для этой цели в комплектах флэш-карт часто прилагаются соответствующие переходники, имеющие размеры 32 х 24 х 2,1 мм. Эти переходники обеспечивают конструктивную совместимость микрокарт с форм-фактором полноразмерных карточек SD/SDHC/SDXC. В дополнение к этому, указанные переходники обеспечивают еще и пассивную перекоммутацию сигналов, что обеспечивает еще и соответствующую электрическую совместимость.

В качестве примера карточек флэш-памяти сверхкомпактного форм-фактора можно привести модели microSDХC (micro Secure Digital eXtended Capacity) от компании Kingston. Сравнительно недавно эта компания представила рынку модель microSDХC 128GB Class 10 UHS-I. Комплект и сама карта обозначены как SDCХ10/128GB.

Оценивая символы маркировки данной карты, следует  напомнить, что SD Card Association определяет скорости карт двумя способами: Speed Class и UHS Speed Class. При этом параметр Speed Class — это число, определяющее скоростные возможности  карты флэш-памяти через гарантированное число передаваемых мегабайт в секунду в режимах чтения и записи. Так, например, число 10 означает, что производитель гарантирует скорость чтения/записи не менее 10 Мбайт/с. UHS (Ultra High Speed) использует минимальные скорости записи для установки различий между картами памяти. Например, UHS-I Speed Class 1 имеет минимальную скорость записи 10 Мбайт/с, что часто обозначается как UHS-I (U1).

Остается добавить, что указанная флэш-карта microSDХC 128GB Class 10 UHS-I (далее SDCХ10/128GB) обеспечивает повышение скорости и увеличение объема памяти смартфонов, планшетов, камер и других портативных устройств. Используемая в изделии технология UHS-I (Ultra High Speed Class 1) обеспечивает более высокую скорость интерфейса шины для оптимизации воспроизведения и передачи файлов. Согласно объявленному классу, данная флэш-карта промаркирована как изделие десятого класса. Это означает, что скорость передачи данных гарантируется производителем на уровне не менее 10 Мбайт/с.

Производитель рекомендует использовать карту SDCХ10/128GB для фотографий и видео в формате HD.

Комплект карты SDCХ10/128GB, поддерживающей интерфейс шины данных UHS-I Speed Class 1 и имеющей информационную емкость 128 Гбайт, приведен на рис. 1. Указанный комплект упакован в герметичную пластиковую упаковку.

Рис. 1.  Комплект флэш-карты SDCX10/128GB в пластиковой упаковке

О параметрах и особенностях флэш-карты microSDХC 128GB Class 10 UHS-I (SDCX10/128GB) —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


Комплект карты Mirex microSDXC (micro Secure Digital eXtended Capacity), которая поддерживает интерфейс шины данных UHS-I (Ultra High Speed Class 1) и имеет информационную емкость 64 Гбайт, приведен на рис. 1. Внешний вид этой карты без упаковки представлен на рис. 2, параметры, объявленные компанией Mirex, приведены в таблице 1.

Рис. 1.  Комплект карты флэш-памяти Mirex microSDXC 64 Гбайт

Рис. 2.  Карта Mirex microSDXC 64 Гбайт

Таблица 1. Основные параметры карты Mirex microSDXC 64 Гбайт

Оценивая заявленные производителем параметры, необходимо отметить, что высокоскоростная карта флэш-памяти micro Secure Digital eXtended Capacity UHS-I (U1) компании Mirex совместима со всеми распространенными устройствами чтения и записи флэш-карт соответствующего стандарта. Предназначена для записи, хранения и перемещения мультимедиа-информации между самыми разными устройствами. Форм-фактор позволяет использовать данную карту в составе ультракомпактных устройств, например, в смартфонах, телефонах, аудио и видеоплеерах.

Надежность разъема карты — не менее 10 000 подключений. Встроенная система коррекции ошибок увеличивает срок службы изделия и повышает степень надёжности хранения информации.

Указанная карта обеспечивает высокие скорости чтения/записи данных: скорость чтения — до 104 Мбайт/с, скорость записи — от 10 Мбайт/с (в соответствии с объявленным классом — не менее 10 Мбайт/с). Остается добавить, что реализованная в архитектуре карты шина стандарта Ultra High Speed Class 1 обеспечивает быструю загрузку приложений, поддерживает непрерывную высокоскоростную съемку фотографий (в формате RAW) и долговременную запись видео Full HD (1920×1080).

Реальные значения скоростных параметров карты Mirex microSDXC 64 Гбайт были определены в процессе тестирования.

Результаты проведенного тестирования приведены в следующей части данной статьи.


>>    Часть 2


Евгений Рудометов


Созданные для совместной работы с мобильными устройствами флэш-карточки являются удобным средством хранения информации. В процессе эволюции соответствующих технологий были выпущены карты разных стандартов и разной емкости. Однако сегодня уже непросто найти модели стандарта SD с их крайне невысокой информационной емкостью: SD 1.0 — 2 Гбайт, SD 1.1 — 4 Гбайт. Сменили их карты стандарта SDHC, емкость которых ограничена уже пределом в 32 Гбайт. Но и они постепенно вытесняются существенно более совершенными вариантами, получившими наименование SDXC (Secure Digital eXtended Capacity) и отодвинувшими предел почти на два порядка.

Карты флэш-памяти стандарта SDXC выпускают многие компании. В качестве примера таких изделий можно привести соответствующую продукцию компании Mirex. В каталоге этой компании в разделе карт флэш-памяти SDXC присутствуют две модели, поддерживающие интерфейс шины данных UHS-I (Ultra High Speed Class 1) и имеющие информационную емкость 64 и 128 Гбайт. Их основные параметры, объявленные производителем, представлены в таблице 1.

Комплект карты Mirex SDXC 128 Гбайт приведен на рис. 1, внешний вид этой карты без упаковки — на рис. 2, а параметры — в таблице 1.

Рис. 1.  Комплект карты флэш-памяти Mirex SDXC 128 Гбайт

Рис. 2.  Карта Mirex SDXC 128 Гбайт

Таблица 1. Основные параметры карт Mirex SDXC

Оценивая заявленные производителем параметры, необходимо отметить, что высокоскоростные полупроводниковые карты памяти Secure Digital eXtended Capacity UHS-I (U1) компании Mirex совместимы со всеми распространенными устройствами чтения и записи флэш-карт соответствующего стандарта. Предназначены для записи, хранения и перемещения мультимедиа-информации между устройствами, в том числе от различных производителей.

Надежность разъема — не менее 10 000 подключений. Встроенная система коррекции ошибок увеличивает срок службы изделия и повышает степень надёжности хранения информации.

Указанные карты обеспечивают высокие скорости чтения/записи данных. Действительно, как утверждает производитель, скорость чтения — до 104 Мбайт/с, скорость записи — от 10 Мбайт/с (в соответствии с объявленным классом — не менее 10 Мбайт/с). Остается добавить, что реализованная в архитектуре карт шина стандарта Ultra High Speed Class 1 обеспечивает быструю загрузку приложений, поддерживает непрерывную высокоскоростную съемку фотографий (в формате RAW) и долговременную запись видео Full HD (1920×1080).

Реальные параметры скоростных возможностей карты Mirex SDXC 128 Гбайт были определены в процессе тестирования.

Результаты проведенного тестирования приведены в следующей части данной статьи.


>>    Часть 2


Евгений Рудометов


Сверхкомпактные накопители, созданные на основе флэш-памяти, продолжают теснить традиционные устройства хранения информации. Это стало возможным благодаря быстрому совершенствованию соответствующих полупроводниковых технологий. Это обеспечивает не только появление микросхем флэш-памяти значительной емкости и высокого быстродействия, но обеспечивает и быстрое снижение цены хранения единицы информации. Как результат, появились миниатюрные устройства с очень высокой емкостью, достаточной для хранения большого числа системных и мультимедийных файлов, размеры которых часто исчисляются в гигабайтах. Для записи и хранения таких объемов требуются соответствующие модели накопителей.

В качестве примера компактных и высокоемких накопителей информации, созданных на основе микросхем флэш-памяти, можно привести USB-накопители линейки ROCKET DARK, предлагаемые рынку компанией Mirex. Накопители предназначены для хранения информации и оперативного обмена данными с устройствами, оснащенными скоростным портом USB 3.0. Полностью соответствуют стандарту SuperSpeed USB 3.0. Совместимы с любым оборудованием, поддерживающим интерфейс передачи данных USB более ранних версий (2.0 и ниже). Для корректной работы не требуют установки специального программного обеспечения.

Необходимо отметить, что в настоящее время в каталоге Mirex присутствуют две модели накопителей линейки ROCKET DARK (серия COSMO flash), имеющие одинаковый дизайн, но отличающиеся значениями информационного объема. При этом старшим представителем является модель с объемом 64 Гбайт.

На рис. 1 представлен внешний вид накопителя Mirex ROCKET DARK 64 Гбайт (ROCKET 64GB), помещенного в герметичную пластиковую упаковку. Основные параметры моделей накопителей данной линейки приведены в таблице 1.

Рис. 1.  Накопитель ROCKET 64GB в пластиковой упаковке

Таблица 1.  Основные характеристики моделей  ROCKET DARK

Электронная начинка накопителя ROCKET 64GB помещена в металлический корпус. Встроенный разъем USB 3.0 традиционно защищен съемным колпачком.

Внешний вид накопителя ROCKET 64GB представлен на рис. 2.

Рис. 2.  Накопитель ROCKET 64GB

Остается отметить, что измерение веса накопителя ROCKET 64GB показало значение 16 г (точность измерения составила ±1 г). Что же касается реальных емкостных и скоростных характеристик накопителя ROCKET 64GB, то они были оценены в процессе тестирования данного изделия.

О результатах тестирования накопителя ROCKET 64GB —  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 1


Необходимо отметить, что выполнение апгрейда дисковой подсистемы, созданной в случае указанного ноутбука на основе двух HDD, состоит из ряда относительно несложных этапов. Эти этапы совпадают, за исключением незначительных нюансов, для очень многих вариантов ноутбуков. Так, например, чтобы осуществить операцию замены накопителей ноутбука, обычно необходимо выполнить следующие действия:

• выключить ноутбук, отключить его от сети и вынуть аккумулятор,
• перевернуть ноутбук и открутить несколько винтов, удерживающих крышку специального отсека, в котором расположены накопители, снять крышку данного отсека и получить доступ к накопителям,
• добавить или заменить установленные накопители на выбранные и заранее приготовленные модели.

Для ноутбука HP ENVY 17 2070nr этапы доступа к двум HDD с целью их замены иллюстрируют представленные ниже фотографии.

На фотографии, приведенной на рис. 4, отсек с накопителями отмечен красной рамкой. Винты, которые удерживают крышку этого отсека и которые следует отвернуть, чтобы получить доступ к накопителям, отмечены на фотографии желтыми стрелками.

К слову сказать, рядом с указанным отсеком накопителей находится еще один отсек (на фотографии он расположен выше). В этом отсеке расположены два модуля оперативной памяти, штатные варианты которых были заменены на более емкие, более скоростные модели SO-DIMM в процессе одной из предыдущих модернизаций ноутбука HP ENVY 17 2070nr. Это обеспечило не только увеличение информационной емкости подсистемы оперативной памяти, но и повышение ее скоростных характеристик. Это положительно отразилось на возможностях ноутбука, повысить которые можно еще больше заменой штатных жестких дисков на более производительные накопители.

Обратная сторона ноутбука без аккумулятора и без крышки отсека с двумя 2,5-дюймовыми жесткими дисками HTS725050A9A364 приведена на рис. 5.

Рис. 4.  Обратная сторона ноутбука HP ENVY 17 2070nr

Рис. 5.  Обратная сторона ноутбука без аккумулятора и крышки отсека накопителей

Перед продолжением описания процедуры апгрейда следует еще раз напомнить, что в ноутбуке HP ENVY 17 2070nr два жестких диска HTS725050A9A364 работают в режиме RAID 0. Это обеспечивает существенное, почти в два раза, ускорение операций записи и чтения информации, так как в этих операциях одновременно участвуют оба накопителя. Однако, учитывая, что скоростные параметры большинства современных SSD в несколько раз выше аналогичных параметров HDD, значительного ускорения операций дисковой подсистемы можно добиться и с одиночным накопителем SSD, используемым в качестве системного диска. Это означает, что значительного увеличения производительности дисковой подсистемы ноутбука можно достичь и без использования режима RAID 0, не говоря уже об улучшении еще и ряда потребительских свойств, которые будут рассмотрены в разделе выводов. А пока следует подробно остановиться на выбранных моделях твердотельных накопителей.

О выбранных накопителях —  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


 >>    Часть 1


Оценивая потребительские свойства указанных накопителей, необходимо отметить, что надежность современных моделей довольно высока. Это касается не только корпоративных, но и потребительских вариантов, для которых производители нередко заявляют о ресурсах в сотни тысяч часов безотказной работы. Тем не менее, к сожалению, программно-аппаратные сбои и поломки все-таки случаются. При этом у дисковой подсистемы, построенной из двух накопителей, установленных в RAID 0, показатели надежности, как утверждает теория и демонстрирует опыт, меньше, чем у решений на основе одиночных накопителей. Сбой же в работе одного накопителя массива RAID 0, а тем более выход его из строя, сопровождается потерей информации. Это означает, что необходимо внимательно следить за работоспособностью подсистемы, тем более, что производители дисков предусмотрели встроенные средства диагностики, получившие наименование S.M.A.R.T. Доступ к ним осуществляется с помощью соответствующих утилит, которые нетрудно найти в глобальной сети.

Возвращаясь же к ноутбуку HP ENVY 17 2070nr, следует отметить, что с некоторого момента запуск специализированной утилиты CrystaiDiskInfo выявил проблемы в работе дисковой подсистемы. Соответствующий скриншот, иллюстрирующий данное утверждение, приведен на рис. 2.

Рис. 2.  Фрагмент таблицы S.M.A.R.T. дисков HDD ноутбука HP ENVY 17 2070nr

Наличие выявленной проблемы, способной, в конце концов, уничтожить хранимые в информационном пространстве накопителей RAID-массива данные, потребовало замены дефектного жесткого диска на другой, полностью исправный экземпляр. Конечно, вместе с заменой подразумевается и проведение всех полагающихся действий по копированию данных.

Однако в процессе всестороннего анализа было принято решение вообще отказаться от RAID-массива HDD, выбрав в качестве системного диска накопитель SSD, а на второе посадочное место установить новый HDD.

Итак, необходимо отметить, что выполнение апгрейда дисковой подсистемы, построенной в данном конкретном случае из двух HDD, состоит из ряда относительно несложных этапов. Эти этапы совпадают, за исключением незначительных нюансов, для многих вариантов ноутбуков. Так, например, чтобы выполнить указанную операцию, необходимо:

1. Выключить ноутбук и отсоединить его от электрической сети,
2. Вынуть установленный в ноутбук аккумулятор,
3. Перевернуть ноутбук и открутить несколько винтов, удерживающих крышку специального отсека, в котором расположены накопители, снять эту крышку,
4. Заменить установленные накопители на выбранные и заранее приготовленные модели.

Что же касается ноутбука HP ENVY 17 2070nr, то ряд этапов замены HDD иллюстрируют приведенные ниже фрагменты фотографий. На них соответствующий отсек отмечен рамкой красного цвета. Винты, которые удерживают крышку этого отсека и которые следует откручивать, отмечены на фотографиях стрелками желтого цвета.

Рис. 3.  Обратная сторона ноутбука HP ENVY 17 2070nr

Рис. 4.  Обратная сторона ноутбука без аккумулятора и крышки отсека HDD

Перед продолжением описания процедуры апгрейда следует еще раз напомнить, что в ноутбуке HP ENVY 17 2070nr жесткие диски работают в режиме RAID 0. Это обеспечивает существенное, почти в два раза, ускорение операций записи и чтения информации, так как в этих операциях одновременно участвуют оба накопителя. Однако, учитывая, что скоростные параметры SSD в несколько раз выше аналогичных параметров HDD, значительного ускорения операций дисковой подсистемы можно добиться и с одиночным накопителем SSD, то есть без использования режима RAID 0.

В следующей части  данной статьи — о выбранных накопителях.


>>    Часть 3


Евгений Рудометов


 >>    Часть 2


Как и отмечалось выше, последующие действия по модернизации накопителя FreeAgent XTreme связаны с блоком электроники. Эти действия иллюстрируют представленные ниже фотографии.

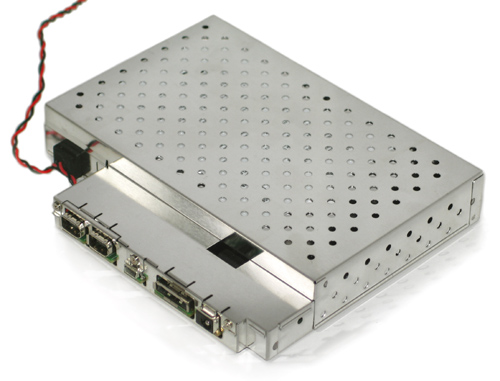

Рис. 4. Блок электроники  в металлическом экране

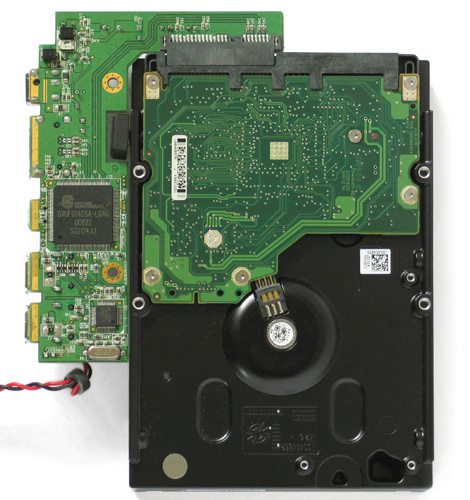

Рис. 5. 1 Тбайт HDD  и контроллер интерфейсов

Итак, после того, как корпус вскрыт, вынут блок электроники и сняты с него элементы металлического экрана, появился доступ к жесткому диску и плате контроллера интерфейсов USB, IEEE1394, eSATA. Далее необходимо заменить штатный HDD на новую, более емкую модель с последующим выполнением всех операций по сборке обновленного накопителя.

Здесь следует отметить, что в качестве нового жесткого диска целесообразно использовать энергоэкономичную модель, например, Seagate Barracuda LP. Это позволяет не только нарастить информационную емкость, но и снизить теплообразование. Что же касается производительности, то необходимо помнить, что уже ряд лет скорость информационных потоков ограничена исключительно скоростными возможностями распространенных интерфейсов. Именно поэтому в качестве замены была выбрана модель Seagate Barracuda LP с емкостью 2Тбайт (рис. 7).

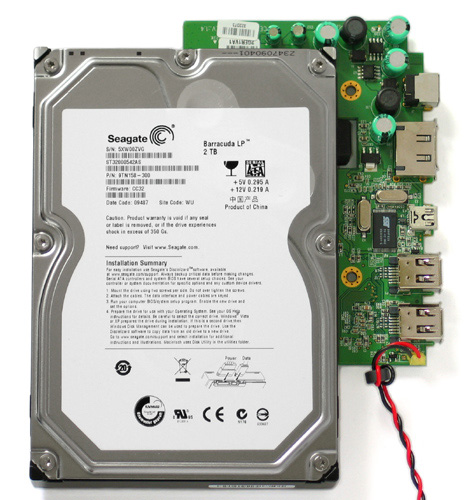

Рис. 6. 2 Тбайт HDD  и контроллер интерфейсов

Параметры обновленного накопителя FreeAgent XTreme были оценены в процессе тестирования. Аппаратно-программные средства, методика и полученные результаты тестирования приведены далее.

В следующей части  данной статьи — о тестировании модернизированного накопителя FreeAgent XTreme.


>>    Часть 4
