Евгений Рудометов


 >>    Часть 2


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Рассматриваемый ноутбук Thunderobot 911 Plus G2 Max укомплектован предварительно установленными программами, облегчающими настройку и эксплуатацию данной высокопроизводительной системы. Среди них, например, операционная система Windows 11 Pro и версия Microsoft Office (по-видимому триал-версия). Кроме того, установлены демонстрационные игровые программы, средства настройки видеоподсистемы и ряд других программ. А еще в комплекте программного обеспечения присутствует интересная и весьма полезная фирменная утилита Control Center 3.0. С помощью этой утилиты пользователь может задавать режимы работы ноутбука и его системы охлаждения электронных компонентов.

Рис. 14. Главная страница утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

На главной странице утилиты Control Center 3.0 (рис. 14) находятся иконки шести функциональных блоков. Они позволяют выбрать следующие режимы:

• “Power Modes” — уровень производительности компьютерной системы,
• “FlexiKey” — переназначение клавиш,
• “LED Keyboard” — режимы подсветки клавиатуры,
• “GPU Overclocking” — режимы разгона (overclocking) GPU,
• “Fan Speed Control” — установка скоростей вращения вентиляторов,
• “Preference” — дополнительные опции.

Рис. 15. Страница “Power Modes” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

Выбор блока “Power Modes” (стр. 14) обеспечивает доступ к выбору одного из четырех режимов мощности компьютерной системы (рис. 15):

• «Производительность»,
• «Энергосбережение»
• «Развлечения»,
• «Тихо».

Рис. 16. Страница “FlexiKey” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

В блоке “FlexiKey” (стр. 14) пользователю предоставляется возможность назначить клавишам клавиатуры и кнопкам мыши желаемые функции, отличные от стандартных (стр. 16).

Рис. 17. Страница “LED Keyboard” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

С помощью “LED Keyboard” (стр. 14) фирменной утилиты Control Center 3.0т можно выбрать любой из более десятка доступных цветов (стр. 17). Кроме того, можно установить необходимую яркость из четырех возможных уровней (стр. 17). Кстати, если не печатать на клавиатуре в течение примерно 30 секунд, то подсветка автоматически выключается. Имеется возможность установки времени ее отключения по таймеру (стр. 17).

Рис. 18. Страница ”GPU Overclocking” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

Блок “GPU Overclocking” (стр. 14) ориентирован на любителей разгона (overclocking). В этом разделе пользователь ноутбука может менять режимы работы GPU в лице Nvidia GeForce RTX 4060 Laptop GDDR6 8 Гбайт. Можно осуществлять независимой разгон ядра и памяти при контроле температуры GPU (стр. 18).

Рис. 19. Страница ”Fan Speed Control” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

В “Fan Speed Control” (стр. 14) задаются режимы работы средств поддержки оптималных температурных режимов в лице встроенных вентиляторов кулеров. Управление скоростью их вращения осуществляется в трех возможных вариантах (стр. 19):

• “Автоматический”,
• “МАКСИМУМ”,
• “Ручной”.

В режиме “Автоматический” работа кулерных вентиляторов задается встроенными датчиками. В режиме “МАКСИМУМ” значения скоростей вращения вентиляторов устанавливаются максимальными и не зависят от показаний датчиков. В режиме “Ручной” пользователь сам в ручном режиме задает значения скоростей вращения вентиляторов кулеров.

Рис. 20. Страница “Preference” утилиты Control Center 3.0
             (кликнуть мышью для увеличения картинки)

В “Preference” (стр. 14) можно установить пределы зарядки аккумулятора (стр. 20). Кроме того, можно изменить функции некоторых клавиш клавиатуры (стр. 20), а также включить фильтр (стр. 20) синего света с целью снижения негативного воздействия экрана дисплея на глаза.

В следующей части  данной статьи — заключение

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)


>>    Часть 4


Евгений Рудометов


 >>    Часть 4


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Заключение

В заключение следует еще раз отметить, что ноутбук Thunderobot 911 Plus G3 Pro является очень мощной моделью, построенной на основе современных высокопроизводительных компонентов. Эта модель снабжена качественным 17,3-дюймовым FHD дисплеем с частотой обновления 144 Гц, полноразмерной клавиатурой с многоцветной подсветкой и большим тачпадом, а также скоростными проводными и беспроводными интерфейсами. Указанный ноутбук способен составить конкуренцию и ноутбукам, и даже многим моделям настольных компьютеров. Благодаря использованию высокопроизводительных современных компонентов ноутбук Thunderobot 911 Plus G3 Pro способен решать широкий круг задач, включая ресурсозатратные. А, как известно, пользователи, профессионалы и любители, нередко нуждаются в мощных мобильных системах для выполнения сложных вычислений и работы с разнообразным мультимедийным контентом. К последнему относятся, например, 2D- и 3D-видео форматов Full HD и 4K, а также VR, AR и, конечно, современные игры, требующие часто значительных компьютерных ресурсов.

Из выявленных недостатков необходимо отметить отсутствие в конструкции ноутбука Thunderobot 911 Plus G3 Pro карт-ридера и слишком краткое руководство пользователя. Последнее затрудняет знакомство с данным компьютером и последующую работу с ним. Особенно это критично на начальном этапе изучения аппаратно-программных средств.

Следует также добавить, что, несмотря на широкие функциональные возможности ноутбука Thunderobot 911 Plus G3 Pro, они могут быть улучшены. Это можно сделать, например, путем увеличения информационного объема оперативной памяти установкой второго SO-DIMM (Intel Core i5-13500H позволяет увеличить ОЗУ до 64 Гбайт), а также дисковой подсистемы установкой дополнительного 2,5-дюймового SATA-накопителя. Но об этом в одной из следующих статей.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Достоинства

• Высокая производительность,
• интересный дизайн и качественная сборка,
• скоростные проводные и беспроводные порты,
• матовый 17,3” AHVA IPS дисплей с узкими рамками,
• FullHD и высокая частота обновления экрана,
• полноразмерная клавиатура с многоцветной подсветкой,
• гибридная видеоподсистема с Nvidia GeForce RTX 4060,
• ОЗУ с SO-DIMM DDR5-4800 16 Гбайт,
• скоростной M.2 SSD с PCIe 4.0 x4,
• возможность установки 2-го SO-DIMM и дополнительного 2,5” накопителя,
• фирменное ПО настройки и управления системой.

Недостатки

• Высокое энергопотребление,
• отсутствие карт-ридера,
• краткое руководство пользователя.

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 1

Сокращенные версии данной статьи:

• 1.  Мощный игровой ноутбук Thunderobot 911 Plus G3 Pro. / “Вы и Ваш компьютер”. 2023, №11, с.22-26
• 2.  Экспресс-тест ноутбука Thunderobot JT009R00BRU. / Rudometov.COM
  https://www.rudometov.com/ekspress-test-noutbuka-thunderobot-jt009r00bru/
• 3.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / It-World.ru
  https://www.it-world.ru/tech/reviews/198646.html
• 4.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / DZEN.ru
  https://dzen.ru/a/ZYW327MiklGf0sLj?experiment=948519
• 5.  Thunderobot 911 Plus G3 Pro: альтернатива ноутбуку. / “IT-Expert”. 2023, №12
  https://www.it-world.ru/itexpert/337/
• 6.  Игровой 17,3” ноутбук Thunderobot 911 Plus G3 Pro. / PCnews.ru
  https://pcnews.ru/top/news/week/Thunderobot_911_Plus_G3_Pro-1366904.html#gsc.tab=0
• 7.  Thunderobot 911 Plus G3 Pro: высокопроизводительный игровой ноутбук. / PCnews.ru
  https://pcnews.ru/top/articles/week/Thunderobot_911_Plus_G3_Pro-1366903.html#gsc.tab=0

 Адрес этой статьи:

• 8. Thunderobot 911 Plus G3 Pro. / Rudometov.COM
  https://www.rudometov.com/thunderobot-911-plus-g3-pro-1/

В статье были использованы материалы:

• https://thunderobot.ru

(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Евгений Рудометов


 >>    Часть 3


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Производительность

Оценки производительности подсистем ноутбука Thunderobot 911 Plus G3 Pro были выполнены с помощью популярных тестовых программ: AIDA64 v.6.92.6632, CrystalDiskMark 8.0.1 x64, CPU-Z Ver.2.08.0.x64, PerformanceTest 11.0 (PassMark).

Результаты приведены на рис. 21 – рис. 23:

• рис. 21 — оценки производительности встроенных в процессор видеосредств Intel Iris Xe Graphics (в одноканальном варианте ОЗУ — Intel UHD Graphics) и видеосредств GPU Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт,
• рис. 22 — оценки подсистемы оперативной памяти (один SO-DIMM Samsung DDR5-4800 16 Гбайт),
• рис. 23 — оценки скоростных параметров накопителя M.2 SSD (SSST CL5-8D512).

Рис. 21. Оценки встроенных и дискретных видеосредств
             (кликнуть мышью для увеличения картинки)

Рис. 22. Оценки подсистемы ОЗУ

Рис. 23. Оценки скоростных параметров SSD
             (кликнуть мышью для увеличения картинки)

На рис. 24 представлены оценки производительности мобильного процессора Intel Core i5-13500H, на основе которого создана архитектура рассматриваемого ноутбука, и сравнение его с процессором Intel Core i9-11900K для настольных систем. Как следует из приведенных оценок, полученных в процессе выполнения данного теста, мобильный процессор в однопоточном режиме показал свое 8% преимущество, а в многопоточном — практически равен своему сопернику, уступая ему менее 0,4%.

Рис. 24. Оценки производительности CPU Intel Core i5-13500H

Рис. 25. Оценки производительности подсистем тестируемых компьютеров
             (кликнуть мышью для увеличения картинки)

На рис. 25 представлены оценки производительности подсистем ноутбука Thunderobot 911 Plus G3 Pro, выполненные с помощью тестовой программы PerformanceTest 11.0. Эти данные вместе с результатами тестирования трех других компьютеров были сведены в таблицу 2 для сравнения и анализа.

Итак, первый компьютер — это рассматриваемый в данной статье ноутбук Thunderobot 911 Plus G3 Pro. Создан, как подробно описывалось выше, на основе процессора Intel Core i5-13500H (ядер/потоков — 12/16, кэш — 18 Мбайт, тактовая частота — до 4,7 ГГц, TDP — 45 Вт) с гибридной видеоподсистемой, состоящей из Intel Iris Xe Graphics (в 1-канальном варианте ОЗУ — Intel UHD Graphics) и Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт. В данной модели ноутбука (JT009R00BRU) используются один SO-DIMM Samsung DDR5-4800 16 Гбайт (второй слот оставлен свободным для выполнения апгрейда силами пользователя) и один твердотельный накопитель SSSTC SSD 512 Гбайт (M.2 2280, PCIe 4.0 x4).

Второй компьютер — компактная настольная система Intel NUC10i5FNKPA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i5-10210U (ядер/потоков — 4/8, кэш — 6 Мбайт, тактовая частота — до 4,2 ГГц, TDP — 15 Вт) с Intel UHD Graphics. В этом компьютере используются два SO-DIMM Kingston DDR4-2666 по 4 Гбайт (общий информационный объем — 8 Гбайт) и один M.2 2280 SSD с интерфейсом PCIe 3.0 x4 (после очередной модернизации — Intel SSD 720p 2048 Гбайт).

Третий компьютер — компактная настольная система Intel NUC8i7INHJA. Основой архитектуры данного компьютера является мобильный процессор Intel Core i7-8565U (ядер/потоков — 4/8, кэш — 8 Мбайт, тактовая частота — до 4,6 ГГц, TDP — 15 Вт) с Intel UHD Graphics 620. Но несмотря на присутствие встроенных средств, за видео в этой настольной системе отвечает решение на дискретных элементах, представленных Radeon 540X с 2GB GDDR5. В дополнение к этому в компьютере используются оперативная память, выполненная на основе встроенных чипов LPDDR3-2133 1.2V с общим информационным объемом 8 Гбайт, и один M.2 2280 SSD с интерфейсом PCIe 3.0 x4 (после очередной модернизации — Intel SSD 720p 1024 Гбайт).

Четвертый компьютер — ноутбук HP ENVY 17. Создан на основе мобильного процессора Intel Core i7-2630QM (ядер/потоков — 4/8, частота — 2 ГГц, кэш L3 —6 Мбайт). В этом компьютере после его очередной модернизации используются два SO-DIMM DDR3 по 8 Гбайт и два 2,5” SSD SATA, представленных моделями SSD 200 Гбайт (диск C) и SSD 1 Тбайт (диск D).

Таблица 2.  Оценки производительности подсистем компьютеров

А еще необходимо добавить, что кроме указанных тестов, ноутбук Thunderobot 911 Plus G3 Pro без каких-либо проблем воспроизводил файлы аудио и видео разных форматов, включая 2D и 3D разрешения Full HD и 4К.

Высокие результаты данный ноутбук показал и в играх. Известно, что они нередко требуют очень больших ресурсов, среди которых главными являются производительность процессора и производительность видеоподсистемы. Так, например, при установке высоких настроек в популярных играх удалось достичь следующих высоких показателей:

• Control — до 125 fps,
• God of War — до 75 fps,
• Atomic Heart — до 68 fps,
• Cyberpunk 2077 — до 85 fps и т. п.

В следующей части  данной статьи — заключение


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)


>>    Часть 5


Евгений Рудометов


 >>    Часть 1


(создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

Архитектура и основные компоненты

Архитектура ноутбука Thunderobot 911 Plus G3 Pro основана на процессоре Intel Core i5-13500H (рис. 3).

Этот высокопроизводительный мобильный процессор (CPU) с кодовым наименованием Raptor Lake создан по технологии Intel 7, выпущен в первом квартале 2023 г. В его микроархитектуре присутствует четыре высокопроизводительных P-ядра (Performance cores) и восемь энергоэффективных E-ядер (Efficient cores).

Каждое из P-ядер обеспечивает обработку до двух потоков данных. При этом базовая частота обработки данных составляет 2,6 ГГц. Однако в турборежиме P-ядра способны работать на тактовой частоте до 4,7 ГГц.

Что касается E-ядер, то они работают только в однопоточных режимах. Базовая частота обработки данных этими ядрами составляет 1,9 ГГц, а максимальная частота — до 3,5 ГГц в турборежиме.

Совместная работа высокопроизводительных P-ядер и энергоэффективных E-ядер процессора Intel Core i5-13500H обеспечивает одновременную обработку до 16 потоков данных.

Рис. 3. Основные параметры CPU Intel Core i5-13500H

Конечно, для компьютеров с мобильными процессорами Intel тринадцатого поколения были разработаны соответствующие рекомендации и целый ряд платформ. Среди них есть вариант для H-процессоров 13-го поколения Intel Core i5/i7/i9 (рис. 4), к которым относится Intel Core i5-13500H. Один из таких вариантов и был реализован в архитектуре ноутбука Thunderobot 911 Plus G3 Pro, созданного на основе современных компонентов. Однако обо всем по-порядку.

Рис. 4. Платформа для систем с CPU Intel Core i5-13500H

Использованный в данном ноутбуке процессор Intel Core i5-13500H снабжен интегрированными в его состав относительно высокопроизводительными видеосредствами. В данном случае это Intel Iris Xe Graphics. Они снабжены исполнительными блоками (EU), способными работать на частоте до 1,45 ГГц (рис. 5), что обеспечивает высокие уровни производительности. Правда, согласно техническому описанию процессора Intel Core i5-13500H указанные сравнительно мощные видеосредства полностью раскрывают свои возможности только в двухканальных конфигурациях подсистемы оперативной памяти (ОЗУ). Однако в одноканальных комплектациях ОЗУ они функционируют и определяются как Intel UHD Graphics (рис. 5).

Оценивая возможности видеоподсистемы рассматриваемого ноутбука, необходимо добавить, что в дополнение к интегрированным видеосредствам процессора в данном мобильном компьютере присутствуют видеосредства на дискретных элементах в лице Nvidia GeForce RTX 4060 Laptop GDDR6 8 Гбайт. Это решение (дата выпуска 22.02.2023 г.) создано на основе чипа AD107. Входящие в состав указанных видеосредств компоненты в лице 3072 ядер, 128-разрядной шины памяти и др. элементов обеспечивают значительно большие уровни производительности по сравнению с Intel Iris Xe Graphics. Особенно сильно преимущество видеосредств на дискретных элементах проявляется, как уже отмечалось, в варианте одноканального ОЗУ, что не позволяет достичь максимальной производительности встроенному в процессор решению.

Рис. 5. Параметры видеосредств Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

В зависимости от вычислительной нагрузки у процессора Intel Core i5-13500H, как и у других моделей, меняется уровень энергопотребления и теплообразования (TDP). При этом согласно спецификациям базовый уровень TDP этого процессора составляет 45 Вт. Однако в режимах Turbo уровень TDP на короткое время может повышаться до 95 Вт.

Еще более мощным потребителем энергии (115 Вт согласно описанию и оценкам тестов) являются видеосредства Nvidia GeForce RTX 4060, дополненные чипами видеопамяти. Кстати, результаты тестирования показывают, что данное мобильное решение по производительности практически не уступают родственному настольному варианту с таким же объемом памяти, как в мобильном варианте.

Подсистема оперативной памяти ноутбука Thunderobot 911 Plus G3 Pro представлена одним модулем SO-DIMM Samsung DDR5-4800 16 Гбайт. Второй слот свободен. Он зарезервирован для второго модуля ОЗУ. Этот второй модуль в случае необходимости расширения адресного пространства пользователь ноутбука приобретает и устанавливает самостоятельно.

Рис. 6. Параметры ОЗУ

В качестве энергонезависимой памяти используется SSD-накопитель SSSTC CL5-8D512 производства компании SSSTC — Solid State Storage Technology Corporation — дочерняя компания корпорации KIOXIA. Этот накопитель форм-фактора M.2 2280 обладает емкостью 512 Гбайт и подключается к системе через 4 линии PCIe 4.0. Этот накопитель обеспечивает хранение и работу установленной производителем ноутбука операционной системы Windows 11 Pro, а также ряда системных и прикладных программ. На этом же накопителе сохраняются пользовательские программы и данные, например, рабочие документы, файлы аудио и видео, фотографии и т. п.

Остается добавить, что в дополнение к установленному M.2 SSD конструкторы ноутбука предусмотрели возможность установки еще и 2,5-дюймового дополнительного накопителя с интерфейсом SATA. Этот накопитель, как и в случае со вторым модулем ОЗУ, пользователь ноутбука приобретает и устанавливает самостоятельно.

Рис. 7. Параметры SSD
            (кликнуть мышью для увеличения картинки)

Очевидно, что высокое энергопотребление комплектующих требует адекватных средств энергопитания. При этом автономное электропитание ноутбука осуществляется от встроенного Li-Pol аккумулятора с высокой энергоемкостью, составляющей 53,35 Вт·ч. В стационарном же режиме — от сети переменного тока через комплектный адаптер (рис. 8, рис. 1), обеспечивающий до 230 Вт выходного тока (20 В и до 11,5 А). Взвешивание этого адаптера показало, что его вес составляет 575 г, сетевого кабеля питания — 124 г, то есть совместно это составляет без малого (1 г) практически 700 г. Учитывая высокое энергопотребление Thunderobot 911 Plus G3 Pro, целесообразно эти компоненты держать всегда под рукой. А в случае необходимости перемещения ноутбука придется носить вместе с ним и эти 700-граммовые компоненты, так как без них время работы данной высокопроизводительной компьютерной системы в случае ресурсозатратных задач, к которым относятся, в частности, многие современные популярные игры, будет, увы, весьма непродолжительным.

Рис. 8. Адаптер электропитания  и  его параметры
            (кликнуть мышью для увеличения картинки)

Внешнее энергопитание ноутбука Thunderobot 911 Plus G3 Pro от адаптера и проводная связь с внешними периферийными устройствами осуществляется через порты, размещенные по торцам корпуса ноутбука (рис. 2). При этом сзади расположены USB-C, разъем электропитания, Mini DisplayPort 1.4 и HDMI 2.0 (рис. 9, рис. 2).

Рис. 9. Порты задней панели ноутбука

Слева находятся два порта USB-A (один из них USB 2.0) и два аудиоразъема (рис. 10, рис. 2).

Рис. 10. Порты левой панели ноутбука

Справа находятся порты USB-A и RJ-45 (рис. 11, рис. 2).

Рис. 11. Порты левой панели ноутбука

Спереди — индикаторы активности накопителей, состояния сетевого соединения и уровня заряда аккумулятора (рис. 2).

Беспроводную связь обеспечивают контроллеры Wi-Fi 6 (IEEE 802.11 b/g/n/ac/ax) и Bluetooth 5.2.

Ноутбук Thunderobot 911 Plus G3 Pro снабжен 17,3” дисплеем с матрицей типа AHVA IPS. Этот тип матрицы является воплощением одной из самых передовых технологий. Разработка компании AU Optronics. Является разновидностью IPS. Обладает высокой разрешающей способностью, улучшенными углами обзора, широкой цветовой палитрой, высоким быстродействием. Все это обеспечивает не только очень высокое качество изображения с разрешением Full HD (1920 x 1080), но и частоту обновления 144 Гц, что особенно актуально для современных динамичных программ. Соотношение сторон экрана является стандартным и составляет 16:9. Поверхность экрана матовая, что повышает комфортность работы особенно в условиях наличия ярких внешних источников света.

Традиционно над матрицей расположены два микрофона, веб-камера (1 Mp, 720p) и отверстие светодиода индикации/подсветки (рис. 12).

Рис. 12. Веб-камера, микрофоны, светодиод

Остается добавить, что рамки окружающие матрицу слева и справа очень узкие: всего примерно 7 мм от области изображения до кромки дисплея, визуально они смотрятся даже меньше. Важно, что узкие рамки позволили сделать ноутбук в целом компактнее многих конкурирующих изделий, кстати, при сохранении возможности использования в конструкции ноутбука полноразмерной клавиатуры (рис. 13).

Рис. 13. Клавиатура и тачпад ноутбука Thunderobot 911 Plus G3 Pro
             (кликнуть мышью для увеличения картинки)

Клавиатура (рис. 13) у данного ноутбука мембранного типа, с блоком цифровых клавиш. Размеры основных клавиш составляют 14 х 14 мм, а функциональных — 12,5 х 9 мм. Ход клавиш составляет около полутора миллиметров, срабатывания происходят четко и тихо. Работать за такой клавиатурой удобно. Для большего комфорта клавиши клавиатуры оснащены подсветкой.

Рядом с клавиатурой традиционно расположен большой тачпад (рис. 13). Его размеры составляют 150 х 90 мм. Поверхность гладкая. Тачпад обладает хорошей отзывчивостью и обеспечивает комфортное управление аппаратно-программными средствами данного компьютера.

Акустическая система ноутбука представлена двумя малогабаритными динамиками, которые находятся в нижней части корпуса. Качество звука, правда, среднее. К сожалению, это является неизбежным для малогабаритных излучателей. Но уровень громкости воспроизведения звука довольно высокий и звук воспроизводится без хрипов.

В следующей части  данной статьи — оценки производительности


 (создано с помощью ИИ,  кликнуть мышью для увеличения картинки)

>>    Часть 3


Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Китайские бренды существенно укрепили позиции на рынке ноутбуков, в том числе, в игровом сегменте. Одним из них стал бренд Thunderobot, основанный в 2014 году в качестве стартапа Haier Group. После 9 лет активного развития является одним из ведущих брендов игровых компьютеров и аксессуаров. Как результат, более 20 миллионов пользователей выбрали Thunderobot. За короткий период данный бренд смог стать одним из наиболее заметных и популярных игроков на российском рынке. В настоящее время входит в первую тройку поставщиков ноутбуков.

Среди новейших разработок недавно был представлен мощный ноутбук Thunderobot 911 Plus G3 Pro (комплект JT009R00BRU). Эта модель отличается очень высокой производительностью. Достигнуто это с помощью входящих в ее состав 12-ядерного процессора Intel  13-го поколения, и гибридной видеоподсистемы, состоящей из встроенных в процессор видеосредств Intel Iris Xe Graphics и видеокартой Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт. В дополнение к этому в архитектуре присутствуют подсистема оперативной памяти c SO-DIMM DDR5-4800 16 Гбайт и подсистема энергонезависимой памяти с накопителем M.2 SSD 512 Гбайт, который подключается к системе через 4 линии PCIe 4.0.

Комплект и характеристики

Ноутбук Thunderobot 911 Plus G3 Pro поставляется в коробке из плотного картона светло-коричневого цвета. Внутри нее находится жесткая картонная коробка с комплектом ноутбука. Эта коробка черного цвета с глянцевым покрытием. На ее поверхности размещены логотип Thunderobot и декоративные надписи, а также традиционные эмблемы условий транспортировки, хранения и утилизации. Качество полиграфического исполнения высокое. Данная коробка также снабжена ручкой для переноски. Это, безусловно, удобно при необходимости транспортировки комплекта. Все выглядит симпатично и солидно.

В комплект поставки указанного устройства входят (рис. 1):

• ноутбук Thunderobot 911 Plus G3 Pro,
• адаптер питания 230 Вт, обеспечивающий на выходе 20 В и ток до 11,5 А,
• электрический кабель для адаптера с вилкой европейского стандарта,
• краткое руководство пользователя,
• гарантийный талон,
• декоративный стикер,
• винты для фиксации дополнительного 2,5” SSD.

Рис. 1. Комплект ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рабочая панель ноутбука Thunderobot 911 Plus G3 Pro и его дисплейная часть выполнены из металла, нижняя — из пластика. На крышке расположен выпуклый логотип серии игровых ноутбуков Thunderobot и четыре узких полоски. Данные элементы подсвечиваются синим при включении питания. Благодаря используемым материалам и цвету и выбранной цветовой гаммы покраски следы от пальцев, неизбежно появляющиеся в процессе эксплуатации данного устройства, малозаметны. Модель обладает крупным экраном дисплея, размеры которого по диагонали составляют 17,3 дюйма. Устройство обладает значительными размерами. Его вес составляет согласно спецификациям 2,8 кг (при тестировании — 2787 г).

Внешний вид ноутбука представлен на рис. 2, основные характеристики — в таблице 1.

Рис. 2. Ноутбук Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Таблица 1.  Основные характеристики Thunderobot 911 Plus G3 Pro

В следующей части  данной статьи — об архитектуре и компонентах

(кликнуть мышью для увеличения картинки)


>>    Часть 2


Евгений Рудометов


Семейство своих высокопроизводительных игровых компьютеров компания Haier недавно дополнила очередной интересной новинкой — высокопроизводительным ноутбуком Thunderobot 911 Plus G3 Pro. Этот ноутбук представлен в России моделью JT009R00BRU. Отличительной особенностью данного изделия являются: 17,3″ дисплей FHD с матрицей типа AHVA IPS, поддерживающей режим 144 Гц, процессор Intel Core i5-13500H, видеоподсистема со встроенной в процессор графикой и с GPU Nvidia GeForce RTX 4060 с GDDR6 8 Гбайт, ОЗУ с DDR5-4800 16 Гбайт (установлен 1 модуль SODIMM, второй слот оставлен свободным), накопитель M.2 SSD 512 Гбайт.

В комплект поставки указанного устройства входят:

• ноутбук Thunderobot 911 Plus G3 Pro,
• адаптер питания 230 Вт, обеспечивающий на выходе 20 В и ток до 11,5 А,
• электрический кабель для адаптера с вилкой европейского стандарта,
• краткое руководство пользователя,
• гарантийный талон,
• декоративный стикер,
• винты для фиксации дополнительного 2,5” SSD.

Рис. 1.  Ноутбук Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рис. 2.  Основные компоненты ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рис. 3.  Характеристики процессора ноутбука Thunderobot 911 Plus G3 Pro

Рис. 4.  Характеристики ОЗУ ноутбука Thunderobot 911 Plus G3 Pro

Рис. 5.  Характеристики GPU Nvidia GeForce RTX 4060
            (кликнуть мышью для увеличения картинки)

Рис. 6.  Объем дисковой подсистемы ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Рис. 7.  Оценки производительности процессора ноутбука Thunderobot 911 Plus G3 Pro

Рис. 8.  Скоростные возможности дисковой подсистемы ноутбука Thunderobot 911 Plus G3 Pro
            (кликнуть мышью для увеличения картинки)

Как следует из полученных в процессе экспресс-тестирования оценок, ноутбук Thunderobot 911 Plus G3 Pro обладает очень высокой производительностью.

Евгений Рудометов


 >>    Часть 2


(кликнуть мышью для увеличения картинки)

Примеры ноутбуков

Интересная модель того времени – Everex с процессором i386SX-25. Архитектура и дизайн этой модели допускает возможность установки сопроцессора i387SX, что увеличивает производительность данного ноутбука.

Ноутбук Everex
(кликнуть мышью для увеличения картинки)

В основе этого компьютера лежит двухплатное решение. Семидюймовый черно/белый ЖК-дисплей разрешением 640×480, легко сменяемые жесткий диск IBM с интерфейсом IDE и информационным объемом 80 Мбайт, дисковод гибких дисков 1,44 Мбайт, блок Ni-Ca аккумуляторов. Управление осуществляется с помощью клавиатуры и миниатюрного трекбола. Оперативная память — 2 Мбайт с возможностью увеличения до 4 Мбайт с помощью замены специальной платы памяти. Внешние интерфейсы представлены разъемами VGA, LPT, Com и для внешней клавиатуры. Ноутбук помещен в металлический корпус и весит более 3 кг. Несмотря на ограниченность функциональных возможностей, по дизайну он уже напоминает современные модели.

Не менее интересно семейство ноутбуков IBM ThinkPad. В октябре 1992 года в рамках данного сеейства были анонсированы три модели: 300, 700, 700С. Основой каждой из них стал процессор Intel 80386SL частотой 25 МГц, оперативная память составляет 4–16 Мбайт, встроенный LCD монитор — монохромный, 9,5 дюйма, разрешением 640×480. Накопители представлены жестким диском 80 Мбайт и 3,5-дюймовым флоппи-дисководом.

Ноутбук IBM ThinkPad
(кликнуть мышью для увеличения картинки)

Модели 700 и 700C отличаются наличием процессора Intel 80486SLC частотой 50 МГц (2×25 МГц). Последняя укомплектована цветным 10,4-дюймовым LCD-монитором с поддержкой 256 цветов – в комплекте с HDD 120 Мбайт она предлагалась за $4350.

Конечно, все перечисленные характеристики могли варьироваться в зависимости от модели и производителя.

Приведенные данные дают только общее представление о том, какими были компьютеры начала девяностых годов прошлого века, то есть три десятка лет назад. Остается сравнить параметры и цены указанных устройств с современными моделями компьютеров. Но это уже может сделать каждый из нас самостоятельно.

А вот предсказать, что будет через следующие три десятка лет, — вряд ли возможно. Однако можно уверенно утверждать только то, что, безусловно, будет очень интересно!


>>    Часть 1


Сокращенные версии статьи:

• Компьютеры тридцать лет тому назад
• Компьютеры тридцать лет тому назад. / IT-Expert. 2023, №7
• Компьютеры, какие они были 30 лет назад. / Вы и ваш компьютер. 2023, №10, с.14-18

В статье были использованы материалы книг:

• «PC: Overclocking, Optimization, & Tuning, Second Edition». — USA: A-LIST
• «PC: Hardware Tuning & Acceleration». — USA: A-LIST
• «PC: настройка, оптимизация разгон» Изд.2-е, доп. — СПб.:  BHV-Санкт-Петербург
• “Форсирование аппаратных средств РС”. — СПб.: БХВ-Петербург
• “Аппаратные средства и мультимедиа”. — СПб.: Питер
• “Современное железо: настольные, мобильные и встраиваемые компьютеры”. — СПб.: БХВ-Петербург

В статье были использованы материалы сайтов:

• Википедия
• Ряда других сайтов

Евгений Рудометов


 >>    Часть 1


(кликнуть мышью для увеличения картинки)

Ноутбуки

Ноутбуки начала 90-х хотя и были довольно примитивными по сравнению с современными, но представляли собой важный шаг в развитии переносных компьютеров. Давайте рассмотрим некоторые нюансы их архитектуры, характеристики, а также внешние интерфейсы. Но сначала с помощью «Википедии» проведем небольшой экскурс в историю развития ноутбуков. Эти компьютеры в некоторых странах называют лэптопами или иногда лаптопами.

Итак, идею создания вычислительной машины «размером с блокнот, имеющей плоский монитор и умеющей подключаться к сетям без проводов», выдвинул начальник исследовательской лаборатории фирмы Xerox Алан Кей (Alan Curtis Kay) в 1968 году. А в 1982 году по заказу NASA Уильям Могридж (William Grant ‘Bill’ Moggridge, британский дизайнер, изобретатель и педагог, основатель дизайнерской компании IDEO) создал первый в мире ноутбук Grid Compass. Устройство имело 340 Кбайт оперативной памяти ЦМД (цилиндрические магнитные домены), процессор Intel 8086 с тактовой частотой 8 МГц и люминесцентный экран и использовалось в программе Space Shuttle.

Первая общегражданская модель, получившая название “Osborne 1”, была создана Адамом Осборном (Adam Osborne, американский компьютерный дизайнер). Устройство имело следующие параметры: масса — 11 кг, оперативная память — 64 Кбайт, процессор — Zilog Z80A с тактовой частотой 4 МГц, два дисковода 5,25”, три порта, в том числе для подключения модема, монохромный дисплей 8,75×6,6 см – 24 строки по 52 символа, клавиатура – 69 клавиш. Данный мобильный компьютер был создан в 1981 году и выпущен на рынок по цене $1795.

Мобильный компьютер Osborne 1
(кликнуть мышью для увеличения картинки)

В 1990 году Intel представила первый специализированный процессор для мобильных персональных компьютеров — Intel386SL. По меркам того времени он был сравнительно мощным, снабжен рядом оригинальных микроархитектурных решений, существенно снижающих энергопотребление. Данное обстоятельство позволило ряду известных компаний создать большое количество моделей мобильных компьютеров. Это сделало их массовым продуктом, хотя и явно недешевым.

Процессор

В ноутбуках, предлагаемых потенциальным пользователям три десятка лет назад, обычно использовались процессоры Intel 386 или Intel 486. Мобильные версии этих процессоров обеспечивали меньшую вычислительную мощность, чем их настольные аналоги, однако были достаточно мощными для большинства задач того времени (тактовая частота обычно колебалась от 16 до 50 МГц). В качестве примеров можно привести:

Варианты Intel 80386SX с частотами 16 (1988 г.), 20 (1989 г.), 25 и 33 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 16 бит, внешней шиной адреса 24 бит, адресуемой физической памятью 16 Мбайт, количество транзисторов – 275 000. Созданы по технологии 1,5 и 1 мкм, индекс производительности iCOMP модели Intel 80386SX-33 составлял 56, для ее увеличения использовались микросхемы сопроцессоров Intel 80387.

Варианты Intel 80386SL с частотами 20 (1990 г.), 25 (1991 г.) – первые энергосберегающие процессоры для портативных ПК. Семейство SL отличалось от семейства SX тем, что имело на кристалле также контроллер оперативной памяти, контроллер внешней кэш-памяти объемом 16–64 Кбайт и контроллер шины.

Варианты Intel 80486SX с частотами 16/20/25 МГц (1991 г.), 33 и 25х2 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 32 бит, внешней шиной адреса 32 бит, адресуемой физической памятью 4 Гбайт и количеством транзисторов – около 1,2 млн. Созданы по технологиям 1 и 0,8 мкм. Индекс производительности iCOMP модели Intel 80486SX-33 составлял 136, для ее увеличения использовались микросхемы сопроцессоров Intel 80487.

Варианты Intel 80486SL с частотами 20/25/33 МГц (1992 г.), внутренней архитектурой 32 бит, внешней шиной данных 32 бит, внешней шиной адреса 26 бит, адресуемой физической памятью 64 Мбайт (виртуальной — 64 Тбайт), количество транзисторов – около 1,4 млн, созданы по технологии 0,8 мкм. Являются энергосберегающими процессорами для портативных ПК. Для увеличения производительности использовались микросхемы сопроцессоров Intel 80487.

Аналоги указанных процессоров серий i386 и i486 производились компаниями AMD, Cyrix, VIA и др.

Позднее появились и настольные компьютеры с процессорами Intel Pentium, анонсированными в 1993 году. В мобильные же компьютеры процессоры Intel Pentium попали значительно позже.

Оперативная память

Как правило, ноутбуки начала 90-х имели от 2 до 8 Мбайт оперативной памяти (DRAM). Данного информационного объема вполне хватало для запуска большинства операционных систем и приложений того времени, включая MS DOS и ранние версии MS Windows. Но встречались и модели с большими значениями DRAM. Большинство мобильных систем использовали чипы оперативной памяти типа FPM DRAM с тактовой частотой около 20-30 МГц. Соответствующие чипы часто распаивались на материнской плате без возможности расширения информационного пространства оперативной памяти. Однако для некоторых моделей ноутбуков все-таки допускалось увеличение памяти путем установки фирменных модулей в специальные разъемы материнских плат. В дальнейшем этот тип памяти в архитектурах мобильных компьютеров вытеснили более совершенные варианты: EDO, DDR, DDR2 и т. д.

Жесткий диск

Жесткий диск (HDD) в ноутбуках начала 90-х годов подключался посредством шины IDE и обычно имел емкость от 20 до 120 Мбайт. Этого информационного объема было вполне достаточно для хранения системного программного обеспечения в лице MS DOS и MS Windows того времени, например MS DOS 5.0 и MS Windows 3.1, а также пользовательских программ и данных.

Экран

Обычно в такие устройства устанавливался монохромный ЖК-дисплей диагональю около 10 дюймов и разрешением около 640×480 пикселей – это считалось достаточно высоким качеством изображения, тем более, что панели с бóльшим разрешением, как правило, были недоступны для конструкторов и производителей таких компьютеров.

Кстати, в дисплеях ноутбуков того времени для подсветки ЖК-матрицы использовались миниатюрные люминесцентные лампы с парами ртути внутри.

Батарея

Поскольку ноутбуки того времени укомплектовывались никель-кадмиевыми элементами, их эксплуатация требовала аккуратности. Дело в том, что данному типу аккумуляторов был присущ так называемый «эффект памяти», который проявлялся в уменьшении фактической емкости батареи при пополнении ее заряда без предварительного полного разряда. Тем не менее, они обеспечивали пользователям необходимую мобильность в течение 2-3 часов. Конечно, время автономной работы, как и сегодня, во многом зависело от сложности решаемых задач и устанавливаемой яркости ЖК-дисплеев.

Клавиатура и указатель

Клавиатуры ноутбуков того времени были схожи с современными вариантами, но могли быть меньше и не иметь некоторых клавиш. Для обеспечения комфортной работы конструкторы использовали трекбол или встроенную клавишу, которые применялись в качестве указателей. А привычные сегодня тачпады в архитектуре ноутбуков стали элементами мобильных компьютеров значительно позже.

Внешние интерфейсы и разъемы

Большинство моделей ноутбуков имели внешний разъем параллельного порта (LPT), который обычно использовался для подключения принтеров, и один или два внешних разъемов последовательных портов (COM) — для модемов, мыши и пр., а также разъем VGA для внешнего монитора или проектора. В качестве дополнительной энергонезависимой памяти устанавливался встроенный привод для гибких 3,5-дюймовых дискет емкостью 1,44 Мбайт. Некоторые модели имели в своем составе PS/2-порт для внешней клавиатуры или мыши. В то время как встроенные аудиосистемы не стали стандартом, некоторые ноутбуки могли иметь разъемы для внешних динамиков, наушников, микрофона. Остается добавить, что вес типичного компактного ноутбука того времени составлял от 2,5 до 4 кг.

В следующей части  данной статьи — примеры моделей ноутбуков начала девяностых


>>    Часть 3


Евгений Рудометов


(кликнуть мышью для увеличения картинки)

Настольные компьютеры

Настольные компьютеры (десктопы) состояли традиционно из следующих частей: системный блок, монитор, устройства ввода в лице клавиатуры, мыши, игровых пультов и т.п. В ряде случаев, обычно на рабочих местах, к системному блоку дополнительно подключались принтер и внешние накопители информации. Иногда ученые и инженеры подключали к системному блоку еще и кое-какие измерительные и исполнительные устройства.

Необходимо отметить, что на указанном временном рубеже существовали настольные компьютеры разных архитектур, создаваемые и выпускаемые на рынок миллионами штук компаниями разных стран. Не остался в стороне от этого процесса и CCCP, в котором к 92 году массово выпускалось несколько десятков моделей компьютеров, выпуск некоторых превышал 100 тыс. экземпляров. На советском и мировом пространстве присутствовало большое количество моделей разных систем команд и архитектур. Однако постепенно это разнообразие сокращалось, и стандарты IBM PC стали доминировать среди производителей персональных компьютеров.

Монитор и системный блок настольного компьютера
(кликнуть мышью для увеличения картинки)

Итак, архитектура системных блоков включала в себя центральный микропроцессор (процессор), чипы и модули оперативной памяти, жесткие (HDD) и гибкие (floppy) диски, материнскую плату с шинами и разъемами (слотами), видеокарту и встроенный блок питания от сети переменного тока. Они, как и в случае современных моделей, были объединены в единую систему посредством материнской платы. Она обеспечивала электрические и логические связи между всеми электронными элементами.

Процессор

Процессоры тех компьютеров были значительно менее мощными, чем современные. Например, Intel 486, который широко использовался в то время, работал на частоте от 16 до 100 МГц. Это считалось весьма высокими характеристиками, и некоторое время эти процессоры вполне соответствовали потребностям решаемых задач. Но задачи усложнялись, и запросы пользователей росли. Отвечая на запросы рынка, компания Intel разработала и выпустила в 1993 году процессор Intel Pentium. Благодаря реализации в своей микроархитектуре ряда перспективных технологий он резко повысил скорость обработки данных и стал своеобразным стандартом для персональных компьютеров. Работая на частоте до 200 МГц, этот процессор значительно увеличил производительность компьютеров. Благодаря успехам полупроводниковых технологий и совершенствованию микроархитектурных решений появились следующие модели, обладающие большими возможностями.

Конечно, современные многоядерные Intel Core i7 и Core i9 с тактовой частотой почти 5 ГГц, обеспечивают в сотни и даже в тысячи раз большую производительность по сравнению с самыми скоростными моделями Intel Pentium начала и середины 90-х годов.

Оперативная память

Оперативная память в компьютерах начала 90-х была довольно ограниченной по современным меркам. Стандартный настольный ПК обычно имел от 4 до 16 Мбайт оперативной памяти. Основным типом того времени была FPM DRAM (Fast Page Mode Dynamic Random Access Memory) с частотой работы 25 и 33 МГц. Она использовала шину данных 8 бит, имела на частоте 25 МГц пропускную способность до 25 Мбайт/с.

Как и в случае процессоров, современные варианты модулей оперативной памяти DDR4 SDRAM с частотой работы от 1600 до 3200 МГц, обеспечивают значительно большую пропускную способность — до 25600 Мбайт/с на частоте 3200 МГц в одноканальном режиме и до 51200 Мбайт в стандартном двухканальном режиме. А новейшие модули DDR5 SDRAM с частотой работы до 8400 МГц демонстрируют еще большие скоростные возможности.

Диски

Для долгосрочного энергонезависимого хранения данных и программного обеспечения, в настольных компьютерах использовались, как и сегодня, жесткие диски. Но в начале 90-х они обычно имели емкость от 40 до 500 Мбайт. Эти значения сегодня могут казаться ничтожными, но тогда этого было вполне достаточно для решения задач большинства пользователей. Жесткие диски того времени подключались через параллельный интерфейс IDE (Integrated Drive Electronics). Он был стандартом в течение длительного времени, так как предлагал достаточную скорость для технологий того периода.

А для внешнего хранения информации использовались гибкие диски 5,25” емкостью 360, 720 и 1200 Кбайт и 3,5” — 720 Кбайт и 1,44 Мбайт.

В современных ПК старшие модели жестких дисков уже достигли 30 Тбайт, гибкие же диски не используются уже более 10 лет.

Системная шина

Системная шина обеспечивала физическую связь между компонентами компьютера, включая процессор, оперативную память, жесткий диск и расширительные слоты. В начале девяностых основным типом системной шины был ISA (Industry Standard Architecture). Шина этого стандарта использовалась в большинстве настольных ПК и позволяла подключать различные устройства – видеокарты, звуковые карты и модемы. Однако с выпуском Intel Pentium появилась новая системная шина — PCI (Peripheral Component Interconnect), которая предлагала значительно более высокую пропускную способность. Эта шина стала стандартом для нескольких поколений процессоров.

В современных компьютерах роль системной шины стали исполнять внутренние шины процессора, соединяющие встроенные в процессор контроллеры и подсистемы. Остальные компоненты (внешняя видеокарта, модули оперативной памяти, диски и др.) современного ПК подключаются к процессору посредством шин PCI-Express.

Приводы и интерфейсы

Стандартными компонентами настольного ПК начала девяностых были еще и флоппи-диск, CD-ROM (привод для более новых моделей), параллельные (LPT) и последовательные (COM) порты для подключения периферийных устройств (таких как принтеры или модемы), а также VGA-порт для подключения CRT-монитора.

Увы, указанные приводы и порты покинули современные компьютеры. Информацию все чаще пересылают через беспроводные сети Wi-Fi и Bluetooth, а вместо указанных портов теперь USB, Gigabit (RJ-45), HDMI, Mini-DisplayPort.

Видеосистема

Видеокарты того времени обычно поддерживали разрешение от 640×480 до 800×600 пикселей и были способны отображать от 16 до 256 цветов. Более продвинутые модели поддерживали более высокое разрешение и широкую цветовую гамму, но стоили дорого и использовались в основном профессионалами и энтузиастами.

Мониторы начала 90-х годов были типа CRT (Cathode Ray Tube). Их часто называли ЭЛТ или просто «трубками». Большие и весьма тяжелые, обычно с диагональю экрана 14–21 дюйма, они, как правило, обеспечивали разрешение от 640×480 до 1024×768 пикселей. Большинство мониторов использовали стандарт VGA (Video Graphics) для подключения к компьютеру, хотя некоторые более продвинутые модели могли использовать стандарты SVGA (Super VGA) или XGA (Extended Graphics) для получения более высокого разрешения и лучшего качества изображения.

В дальнейшем мониторы ЭЛТ ушли в прошлое вместе с соответствующими стандартами и разъемами. Их место заняли мониторы на жидких кристаллах (ЖК, LCD).

Современные настольные компьютеры комплектуются мониторами ЖК, обладающими обычно разрешением 1920×1080 и подключаемыми обычно через разъемы HDMI или Mini-DisplayPort.

Блок питания

Блок питания обеспечивал электрическим током все компоненты системы. Обычно он мог выдавать от 200 до 300 ватт, его было достаточно для работы компонентов того времени. Это базовое описание настольного компьютера начала девяностых годов, хотя, конечно, детали могли варьироваться в зависимости от конкретной модели и производителя.

Возросшая многократно вычислительная мощь современных компьютеров потребовала соответствующего энергопитания, в результате чего не являются редкостью блоки мощностью 1000 Вт.

В следующей части  данной статьи — о ноутбуках начала девяностых.

(кликнуть мышью для увеличения картинки)


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Перед запуском теста с помощью средств эмулятора (Настройки системы) были определены начальные параметры настройки системы (рис. 5). Результаты запуска программы AnTuTu Benchmark-X v. 4.4.3 с данными параметрами настройки приведены на рис. 6.

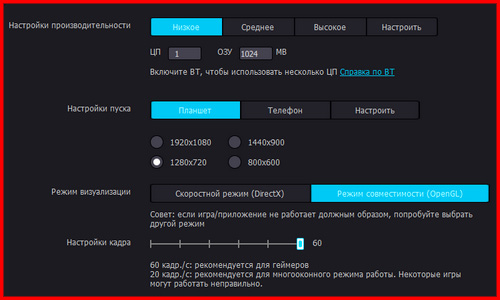

Рис. 5. Начальные параметры настройки системы

Рис. 6. Результаты теста при 1 ЦП и 1024Мбайт ОЗУ

Результат неплохой, но и не очень высокий. Для увеличения производительности разработчик эмулятора рекомендует включить функцию виртуализации, конечно, для систем, в которых это возможно. Эта рекомендация была выполнена в BIOS Setup тестового ноутбука (рис. 7) при его перезагрузке.

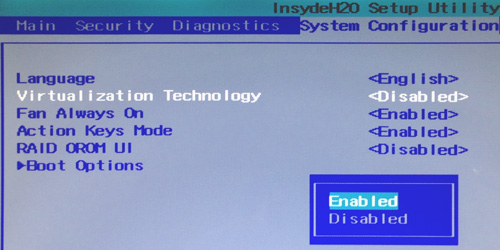

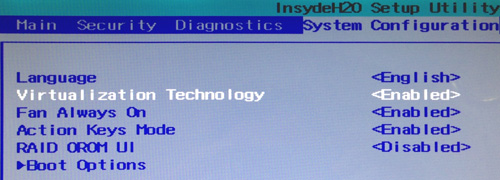

Рис. 7. Включение виртуализации в BIOS Setup

Активация виртуализации позволила использовать другие параметры настройки. Без включения виртуализации параметры настройки, связанные с производительностью, изменить было нельзя. В новом наборе параметров для ЦП и ОЗУ были установлены значения 8 и 8192 Мбайт, разрешение — 1920×1080 (в предыдущем варианте — 1280×720), режим визуализации — «Скоростной режим (DirectX)». Параметры настройки приведены на рис. 8, результаты запуска программы AnTuTu Benchmark-X v. 4.4.3 с этими параметрами — на рис. 9.

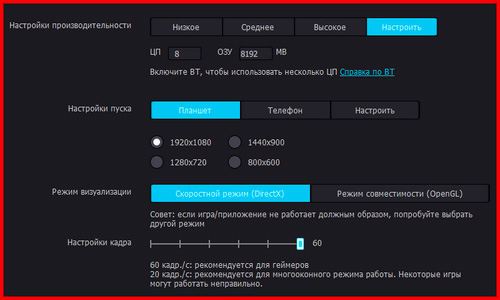

Рис. 8. Модифицированные параметры настройки системы

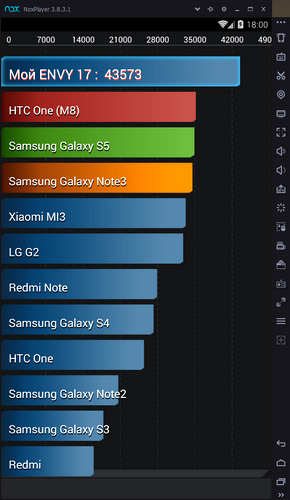

Рис. 9. Результаты теста при 8 ЦП и 8192Мбайт ОЗУ

Новые параметры настройки, как и ожидалось, позволили системе существенно увеличить производительность, кстати, еще и при наличии высоких объемов оперативной памяти. Это может оказаться существенным для задач, требующих значительных ресурсов.

Что касается приложений, созданных для досуга, то работа с ними подтвердила все ожидаемые достоинства мощных систем, снабженных большими дисплеями и разнообразными средствами ввода/вывода. Это касается не только современных игр, но и приложений, разработанных много лет назад (рис. 10, рис. 11) и способных порадовать поклонников со стажем.

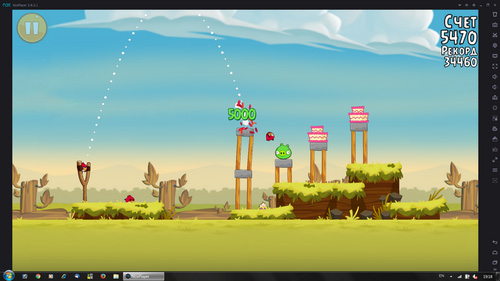

Рис. 10. Angry Birds

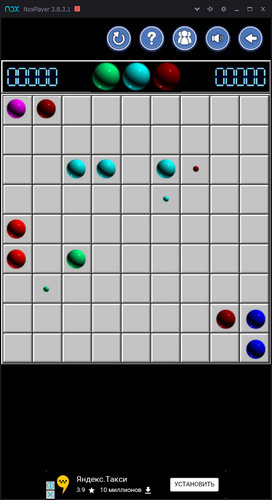

Рис. 11. Lines

Остается добавить, что программы, созданные для ОС Android 4.4.2 и способные работать с описанным эмулятором Nox App Player, широко представлены не только в магазине приложений, но и на специализированных сайтах. Используя же эмулятор совместно с мощным компьютером (ПК или Mac), можно не задумываться о необходимых ресурсах.


>>    Часть 1


Евгений Рудометов


 >>    Часть 1


Необходимо отметить, что при неоднократной попытке установки эмулятора в начале процесса каждый раз появлялось сообщение: «Драйвер видеокарты устарел. NoxPlayer может работать неправильно. Обновите драйвер». Но, как показала проверка, для встроенных в процессор графических средств уже установлен лучший драйвер: «The best driver software for your device is already installed». Проблему удалось решить переходом на видеокарту AMD Radeon HD 6850M, выполненную на дискретных элементах. После этого процесс инсталляции прошел быстро (71 сек) и без каких-либо проблем (рис. 2). Кстати, на это период рекомендовалось отключить антивирусные средства, но этого не потребовалось.

Рис. 2. Установка NoxPlayer

По нажатию на кнопку «Пуск» появилось окно с заставкой и полосой загрузки. Примерно через 45 секунд процесс закончился, и на экране монитора появилось окно с краткими описаниями программы NoxPlayer. После трех нажатий кнопки «Next» появилось окно с предустановленными приложениями (рис. 3). При этом, как уже отмечалось ранее, у программы-эмулятора имеется большое количество элементов настройки и контроля.

Рис. 3. Окно программы NoxPlayer

В правом верхнем углу расположены следующие элементы (слева направо):

• Информация о системе / Вопросы и ответы / Центр сообщений / Обратная связь,
• Прикрепить сверху / Открепить,
• Настройки системы,
• Свернуть,
• Развернуть,
• Закрыть.

Справа расположены элементы (сверху вниз):

• Скрыть панель инструментов,
• Встряхивание,
• Управление с клавиатуры,
• Снимок экрана,
• Виртуальное местоположение,
• Мой компьютер,
• Полноэкранный режим,
• Увеличить громкость,
• Уменьшить громкость,
• Добавить АРК-файл,
• Перезагрузить Android,
• Регистратор макросов,
• Запись видео,
• Мультиплеер,
• Настройка контроллера,
• Управление двумя пальцами (средняя кнопка мыши),
• Меню,
• Управление общими функциями,
• Назад,
• Главная,
• Последние задачи,
• Еще.

В наборе предустановленных компонентов присутствует сервис Play Маркет (Google Play), расположенный в отдельной папке Google. Он позволяет загружать и устанавливать программы из магазина приложений. Для того, чтобы воспользоваться этой возможностью, необходимо в системе зарегистрировать аккаунт. Это будет предложено при первой же попытке обращения к Google Play: «добавить существующий аккаунт или создать новый». При создании нового наблюдались сбои, возможно, случайные. Но существующий был принят без проблем.

Необходимо отметить, что набор приложений можно расширить не только с помощью Google Play, но и установкой APK-файлов. И если в традиционных андроидных системах для этого обычно используют файл-менеджеры, то в данном эмуляторе в наборе элементов настройки и контроля выделена специальная иконка. Это упрощает и ускоряет процедуру установки APK-файлов, что было проверено неоднократно.

Конечно, целесообразность использования эмулятора обусловлена не только большими интерфейсными возможностями десктопов и мощных ноутбуков, но и их большей производительностью по сравнению с планшетами и смартфонами. К слову сказать, на рис. 4 приведена конфигурация тестового ноутбука, определенная встроенными средствами эмулятора (Информация о системе).

Рис. 4. Конфигурация ноутбука, определенная NoxPlayer

Безусловно, сам эмулятор потребляет часть ресурсов компьютера, поэтому вызывает интерес уровень производительности всей системы вместе с эмулятором. Для оценки производительности тестовой системы с установленным эмулятором была использована программа AnTuTu Benchmark-X v. 4.4.3. Соответствующий APK-файл был скачан из Интернета. С помощью описанной процедуры программа AnTuTu Benchmark-X v. 4.4.3 была установлена в среду эмулятора.

Результаты тестирования приведены  в следующих частях  данной статьи.


>>    Часть 3


Евгений Рудометов


Современные смартфоны и планшеты, работающие под управлением ОС Android, сегодня могут рассматриваться не только как устройства связи и оперативного доступа в Интернет, но и как многофункциональные средства досуга. Они портативны и достаточно удобны. Однако их малые габариты и вес теряют свою привлекательность в стационарных условиях их использования. Действительно, настольные компьютеры (десктопы) и мощные ноутбуки снабжены большими экранами, высокопроизводительными компонентами, удобными средствами ввода, мощными аудиосредствами, емкими накопителями информации и т. п. Их возможности обычно существенно превышают возможности смартфонов и планшетов, особенно это касается игр. Для тех же пользователей, кого напрягает переход от ультамобильных устройств с ОС Android на более мощные десктопы и ноутбуки с OC от Microsoft и Apple, существуют соответствующие программные средства-эмуляторы. Такие средства создают оптимальные среды, предоставляющие возможность запуска программ, разработанных под ОС Android, в среде других ОС.

В качестве примера подобных средств можно привести программный продукт Nox App Player (далее — NoxPlayer или эмулятор). NoxPlayer эмулирует на десктопах и ноутбуках с OC от Microsoft и Apple работу смартфона/планшета с ОС Android 4.4.2. Предустановлен компонент Google Play, что упрощает установку дополнительных программ. Обеспечена поддержка различных интерфейсных средств, среди которых клавиатура и мышь, геймпады и другие игровые контроллеры. Также в NoxPlayer реализована система мультизадачности в рамках одного десктопа/ноутбука. Остается добавить, что указанный эмулятор корректно работает в среде Windows 10.

Минимальные требования к ПК:

• ОЗУ — 2 Гбайт,
• CPU — 2 ГГц,
• HDD — 3 Гбайт,
• Видео — 1 Гбайт.

Итак, программа-эмулятор NoxPlayer формирует среду Android 4.4.2. Обеспечивает поддержку практически всех приложений. Их можно устанавливать из Google Play, а также и путем распаковки apk-файлов. Имеющиеся в указанном эмуляторе параметры настройки позволяют создать на основе компьютера устройство, полностью адаптированное к решаемым задачам с учетом личных предпочтений. А еще имеются предустановленные средства, упрощающие установку программ, игр и прочего контента. Поддерживаются разнообразные устройства ввода. Обеспечена бесконфликтная работа в компьютерных системах с современными процессорами Intel и AMD.

Для оценки возможностей указанного эмулятора в качестве тестового компьютера был использован высокопроизводительный ноутбук HP ENVY 17 2070NR. В состав архитектуры этого ноутбука входят следующие основные компоненты:

• Дисплей — 17,3-дюймовая ЖК-матрица TN-типа с разрешением 1920×1080@60Hz,
• Процессор — Intel Core i7-2630QM (микроархитектура Sandy Bridge, 4 физических ядра, обрабатывающих 8 потоков при тактовой частоте, изменяющейся в диапазоне от 2,0 ГГц до 2,9 ГГц, 6 Мбайт кэш-памяти L3, 45 Вт TDP),
• Материнская плата — HP 159B с южным мостом HM67,
• Графическая подсистема — встроенная в процессор графика Intel HD Graphics 3000 с рабочей частотой, изменяющейся в диапазоне от 650 МГц до 1,1 ГГц, и видеокарта AMD Radeon HD 6850M, выполненная на дискретных элементах,
• Оперативная память — два модуля SO-DIMM DDR3-1600 SDRAM с общим объемом 16 Гбайт (8 Гбайт + 8 Гбайт — после модернизации подсистемы оперативной памяти ноутбука),
• Дисковая подсистема — два накопителя SSD (200 Гбайт + 480 Гбайт — после очередной модернизации ноутбука),
• Оптический дисковод — HP DVDWBD TS-TB23L,
• Операционная система — Microsoft Windows 7 Home Premium 64-bit SP1.

Для установки указанного эмулятора необходимо выполнить следующие действия:

1. Зайти на официальный сайт,
2. Выбрать и загрузить файл NoxPlayer для ПК (рис. 1),
3. Установить программу на ПК и запустить ее.

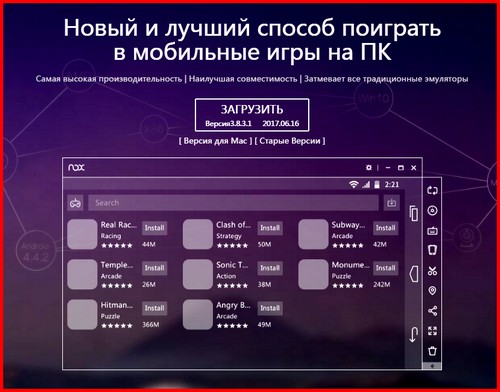

Рис. 1. Выбор версии NoxPlayer

Некоторые особенности установки рассмотрены  в следующих частях  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 4


Анализируя компоненты, используемые в составе архитектуры и дизайна NETTAB THOR IZ (NT-0909T), необходимо отметить, что дисплейная жидко-кристаллическая (ЖК) матрица, которая является одним из важнейших элементов современного планшета. Используемая матрица IPS характеризуется сравнительно высокими углами обзора и хорошей цветопередачей. Контрастность данного дисплея составляет около 800, запас яркости достигает уровня почти 400 кд/м². Разрешение составляет 1920 х 1200 (WUXGA), то есть выше стандарта Full HD. Остается добавить, что дисплей планшета защищен стеклянной пластиной с зеркально-гладкой поверхностью. Но антибликового покрытия не имеет или его эффект крайне слаб. Аналогично дело обстоит и с олеофобным (жироотталкивающим) покрытием. Дисплей поддерживает технологию множественного касания (Multi-touch). Действительно, как показало тестирование, аппаратно-программные средства планшета распознают до пяти касаний одновременно, что демонстрирует программа AnTuTu Tester (рис. 8).


Рис. 8.  Демонстрация пяти касаний одновременно


Рассматривая другие компоненты, следует отметить, что коммуникационные возможности NT-0909T представлены средствами Wi-Fi, работающими в стандарте IEEE 802.11n, и средствами Bluetooth.

К сожалению, средства GPS в данном планшете не представлены. Это исключает возможность использования NT-0909T в качестве навигатора, что вероятно сильно огорчит часть потенциальных пользователей.

Что же касается остальных важнейших атрибутов, то в составе планшета NT-0909T имеются встроенные микрофон и фронтальная 2M камера, которые можно применять в аудио/видео IP-телефонии, например, при использовании системы Скайп. Их дополняет 5М камера, расположенная на обратной стороне планшета. С ее помощью можно делать фотографии и снимать видеоролики в формате HD, конечно, с учетом ее миниатюрных размеров и вытекающих из этого ограничений.

Остается добавить, что планшет работает под управлением операционной системы Google Android 4.2.2 (Jelly Bean), дополненной рядом установленных программ. При желании существующий набор программ можно обновить и даже расширить с помощью магазина приложений.

Производительность планшета NT-0909T компании iconBIT находится, как это отмечалось выше, на относительно высоком уровне, конечно, по меркам существующих планшетных платформ. Действительно, реализуя возможности элементов, составляющих основу платформы NT-0909T, данный планшет в тесте AnTuTu показал более 20 тыс. баллов, что является весьма высоким показателем, хотя это и не является рекордом (рис. 9).


Рис. 9.  Производительность планшета NT-0909T


Высокие параметры планшет NT-0909T продемонстрировал и в мультимедиа. Так, например, в процессе тестирования он с помощью программы MX Player беспроблемно воспроизводил HD-видеофайлы MKV, AVI, MP4 и др. Не было проблем и с файлами youtube.

Однако пользователь NT-0909T не сможет вывести видеоинформацию на внешние телевизор или монитор, так как этот планшет лишен порта HDMI. Для ряда пользователй это может стать существенным недостатком, снижающим привлекательность данной модели, которую компания iconBIT относит к премиум-классу.

Об энерговооруженности NETTAB THOR IZ (NT-0909T) —  в следующей части  данной статьи.


>>    Часть 6


Евгений Рудометов


 >>    Часть 3


Рассматриваемый 8,9-дюймовый планшет NETTAB THOR IZ (NT-0909T) компании iconBIT выполнен на основе сравнительно высокопроизводительных элементов (рис. 6), что соответствующим образом отразилось на параметрах и возможностях данного устройства.


Рис. 6.  Конфигурация системы, определенная CPU-Z Android 1.04


Вычислительные возможности NT-0909T в значительной степени определяются процессором Intel Atom Z2580, который реализован в виде SoC (SoC — System-on-a-Chip — система-на-чипе), созданной по технологии 32 нм и объединяющей в своем составе ряд важнейших элементов (рис. 7). Относится к семейству процессоров Clover Trail+, являются усовершенствованными версиями одноядерных решений, на основе которых был выпущен ряд мобильных изделий. В состав Intel Atom Z2580 входят два вычислительных ядра с тактовой частотой ядер до 2 ГГц (Burst Frequency). Включает в себя интегрированный двухканальный контроллер памяти RAM (RAM — ОЗУ — оперативное запоминающее устройство, оперативная память), поддерживающий емкость до 2 Гбайт оперативной памяти LPDDR2-1066. Обеспечена поддержка технологии Hyper-Threading, которая позволяет обработку до четырех потоков данных, что воспринимается программным обеспечением как работу четырех логических ядер. Вычислительные ядра поддерживают систему команд x86 (отличается от альтернативных моделей SoC архитектуры и системы команд ARM). Информационный объем кэш-памяти второго уровня (L2) составляет — 1 Мбайт. Содержит интегрированные графические средства 3D Graphics Engine, представленные SGX 544MP2 GPU (2 cores * 4 SIMD/core, что может быть интерпретировано как восемь логических ядер). Эти средства работают на тактовой частоте до 533 МГц (Graphics Base Frequency — 400 МГц, Graphics Burst Frequency — 533 МГц). Содержит также встроенные кодер/декодер с поддержкой видео 1080p c 30 fps. При этом аппаратные средства декодирования обеспечивают поддержку H.264, MPEG4, VC1, WMV9, H.263, а кодирования — H.264, MPEG4, и H.263. Остается добавить, что высокая энергоэффективность способствует достижению продолжительного времени автономной работы устройств, созданных на основе Intel Atom Z2580.


Рис. 7.  Основные компоненты Intel Atom Z2580 и платформы планшета


Оперативная память планшета NT-0909T имеет информационный объем 2 Гбайт, что является сравнительно высоким уровнем, конечно, по критериям настоящего времени.

Встроенная в данный планшет флэш-память — 16 Гбайт, внешняя энергонезависимая память — это сверхкомпактные карточки флэш-памяти стандарта microSD объемом до 32 Гбайт (в комплект NT-0909T карты флэш-памяти не входят и приобретаются пользователем отдельно).

О других компонентах и некоторых результатах тестирования планшета NETTAB THOR IZ (NT-0909T) —  в следующей части  данной статьи.


>>    Часть 5


Евгений Рудометов


 >>    Часть 8


Итак, планшет NETTAB THOR IZ (NT-0909T) компании iconBIT является компактной моделью, снабженной качественным 8,9-дюймовым IPS-экраном и демонстрирующей сравнительно высокие показатели производительности.

Достоинства планшета NETTAB THOR IZ (NT-0909T):

• Красивый, нарядный дизайн корпуса,
• Высокая  производительность,
• Качественный  ЖК-экран,
• Наличие слота microSD,
• Поддержка USB OTG.

Недостатки планшета NETTAB THOR IZ (NT-0909T):

• Отсутствие GPS,
• Отсутствие порта HDMI,
• Отсутствие  подробной  документации,
• Неудобные  установка  и  извлечение  карты  microSD,
• Отсутствие поддержки файловой системы NTFS штатными средствами.

>>    Часть 1


Евгений Рудометов


 >>    Часть 7


Оценивая потенциальные возможности планшета NETTAB THOR IZ (NT-0909T), необходимо отметить, что с этим устройством можно использовать накопители с беспроводной передачей данных. Это может быть, например, мобильный GoFlex Satellite компании Seagate.

Использование этого накопителя, имеющего, кстати, автономный источник питания, позволяет через канал Wi-Fi передавать и в дальнейшем обрабатывать самую разную информацию, включая тексты, статические изображения, аудио, видео и т. п. При этом можно переписывать необходимую информацию во внутреннюю флэш-память планшета или на карточку microSD для оперативного использования. А еще можно передавать и воспроизводить на NT-0909T фильмы в режиме потокового видео, то есть без предварительного переписывания файлов в интегрированную флэш-память.

Чтобы воспользоваться всеми преимуществами Wi-Fi, на планшет необходимо установить и настроить программное приложение Seagate Media. После включения GoFlex Satellite активизация канала связи Wi-Fi осуществляется в разделе Настройки планшета NT-0909T.

Один из примеров использования совместно с планшетом NT-0909T внешнего накопителя GoFlex Satellite 500 Гбайт приведен на рис. 14 и рис. 15.


Рис. 14.  Планшет NT-0909T с беспроводным внешним жестким диском GoFlex Satellite


Рис. 15.  Пример работы Seagate Media


В качестве еще одного беспроводного изделия, способного успешно работать с планшетом NT-0909T, можно привести устройство MobileLite Wireless компании Kingston. Это устройство позволяет выполнять беспроводную передачу данных, осуществляемую с подключаемых к нему через встроенный порт USB внешних накопителей (мобильных HDD и флэшек), а также с карт флэш-памяти, устанавливаемых в слот встроенного в данное устройство карт-ридера. Конечно, как и в случае GoFlex Satellite, требуется установка соответствующего программного приложения. Это приложение имеет наименование MobileLite.

Один из примеров использования совместно с планшетом NT-0909T беспроводного устройства MobileLite Wireless приведен на рис. 16. В данном примере к указанному устройству (как и в случае других моделей, например, NT-0704M) через встроенный порт USB подключен мобильный 2,5-дюймовый жесткий диск Slim Portable Drive (Slim 500 Гбайт), выпущенный компанией Seagate, и через слот — флэш-карта.


Рис. 16.  Планшет NT-0909T с беспроводным MobileLite Wireless
               и подключенными к нему накопителями


Остается добавить, что мобильные GoFlex Satellite и Slim Portable Drive были отформатированы под NTFS с размером кластера 4 Kбайт. Воспроизведение видеофайлов, принимаемых по каналу Wi-Fi с накопителя GoFlex Satellite и c накопителей, подключаемых к MobileLite Wireless, осуществлялось с помощью программы МХ Player, однако можно воспользоваться и другими программными плеерами.

В следующей части  данной статьи — выводы.


>>    Часть 9


Евгений Рудометов


 >>    Часть 6


Анализируя потенциальные возможности планшета NETTAB THOR IZ (NT-0909T), необходимо отметить поддержку USB OTG, что позволяет подключать различные периферийные устройства. К сожалению, соответствующего кабеля не было в конкретном комплекте предсерийного образца. Однако это не стало препятствием для тестирования данной возможности. Дело в том, что в случае отсутствия кабеля USB OTG всегда можно попытаться использовать аналогичный аксессуар из комплектов других планшетов, например, NETTAB MATRIX ULTRA (NT-0704M). Именно из комплекта этой модели и был заимствован кабель USB OTG, примененный в тестировании NT-0909T, некоторые результаты которого приведены далее.

Итак, поддержка USB OTG открывает возможность использования совместно с NT-0909T широкого спектра внешних устройств, конструкция которых предусматривает USB-подключение.

В качестве таких устройств могут выступать, например, клавиатура или манипулятор мышь, включая беспроводные варианты.

Один примеров, демонстрирующий возможность беспроводного подключения к NT-0909T радиомыши, приведен на рис. 12. В комплект данной полноразмерной радиомыши входит USB-приемник, который в данном случае устанавливается в разъем кабеля USB OTG. Данный кабель не только осуществляет информационную связь между планшетом и приемником, но и обеспечивает подачу энергии для данного приемника от NT-0909T.


Рис. 12.  Планшет NT-0909T с беспроводной мышью


Вполне возможно, что, несмотря на сенсоные возможности планшета, подобные изделия могут быть востребованы частью пользователей. Но значительно интереснее, что проведенное тестирование подтвердило возможность (и эффективность) применения с NT-0909T флэшек, карт-ридеров с карточками флэш-памяти и даже мобильных накопителей, расширяющих доступное информационное пространство для системных и прикладных программ.

Действительно, благодаря реализованной в планшете NT-0909T функции USB OTG обеспечивается с помощью файлового менеджера (штатный вариант целесообразно обновить) считывание информации с различных накопителей. При этом флэшки устанавливаются непосредственно в разъем кабеля USB OTG. Считывание же информации с карт флэш-памяти осуществляется с помощью карт-ридера, подключаемого к NT-0909T с помощью кабеля USB OTG (безусловно заинтересует фотолюбителей, получающих возможность оперативного просмотра фотографий на качественном экране планшета NT-0909T).

Используя карт-ридеры, следует учитывать, что конструкция некоторых моделей этих устройств требует, кроме кабеля USB OTG, дополнительного кабеля USB. И как отмечалось выше, в ряде случаев их придется докупать.

На рис. 13 приведен один из примеров подключения к планшету NT-0909T карт-ридера с установленной картой SDHC 32 Гбайт. Данный карт-ридер, выполненный в виде флэшки, требует только одного кабеля USB OTG. В тестировании использовался ES Проводник 3.0.9.1.


Рис. 13.  Планшет NT-0909T с карт-ридером и картой SDHC


Однако потенциальные пользователи планшета NT-0909T должны учитывать, что, как выяснилось в процессе тестирования, установленные производителем средства планшета NT-0909T предоставляют возможность обрабатывать файлы USB-флэшек и карт флэш-памяти с FAT32, но полностью игнорируют информацию NTFS. Это обстоятельство существенно ограничивает возможный размер файлов, которые способнен обрабатывать данный планшет. Особенно это сказывается на файлах видео, хотя и 2 Гбайт — это немало.

К слову сказать, модель NT-0704M легко и без каких-либо проблем справлялась с накопителями обеих файловых систем, подключаемыми посредством кабеля USB OTG.

Но не все потеряно и для пользователей NT-0909T, являющихся поклонниками фильмов Full HD стандартной продолжительности. Некоторые варианты, обеспечивающие решение проблемы работы с файлами NTFS, рассмотрены далее.

Еще о подключении накопителей и полученных результатах —  в следующей части  данной статьи.


>>    Часть 8


Евгений Рудометов


 >>    Часть 5


Оценивая вычислительные возможности планшета NETTAB THOR IZ (NT-0909T), необходимо отметить, что выполнение задач сопровождается затратой энергии, которую в автономном режиме обеспечивает встроенный литий-полимерный аккумулятор емкостью 7 000 мА*ч.

Как показало тестирование, в режиме чтения при максимальной яркости экрана и включенном Wi-Fi можно рассчитывать на продолжительность работы планшета NT-0909T примерно до 5 час 40 мин (до уровня 3% остаточного заряда и последующего автоматического выключения). К слову сказать, доля энергозатрат на Wi-Fi в данном режиме составила 4% от всего энергопотребления.

Конечно, полученное значение автономной работы не может претендовать на рекорд, но это является хорошим результатом. Если же ограничивать свои потребности в яркости экрана, в беспроводных функциях и в программах, требующих значительных ресурсов процессора, графических средств и памяти, то время работы может быть существенно увеличено. Так, например, при минимальном уровне яркости экрана (достаточно для чтения текстов с экрана в условиях низкой освещенности) и выключенных беспроводных средствах планшет NT-0909T продержался около 11 часов (10 час 48 мин до уровня 3% остаточного заряда и последующего автоматического выключения устройства). График разряда аккумуляторной батареи в данном режие эксплуатации планшета NT-0909T приведен на рис. 10.


Рис. 10.  График разряда аккумуляторной батареи


Необходимо отметить, что восполнение затраченной энергии производится с помощью специального адаптера (AC Adapter), который выполняет функции внешнего источника питания и зарядного устройства для встроенного в планшет аккумулятора.

Как отмечалось ранее, в состав комплекта предсерийного варианта, предоставленного для ознакомления и тестирования, вошел AC Adapter с контактами, рассчитанными на американский стандарт подключения к сети переменного тока. По конструкции напоминает аналогичное изделие от Apple. Имеет наименование SUN-0500200 (рис. 11). Снабжен разъемом USB, через который с помощью комплектного кабеля в планшет NT-0909T осуществляется подача энергии. Параметры адаптера SUN-0500200:

• вход   — 100-240 В при 50/60 Гц и входном токе 0.3 А;
• выход — 5.0 В с максимальным током до 2 А.

Рис. 11.  Адаптер с переходником с американского под европейский стандарт


Кстати, полное время зарядки в процессе тестирования планшета составило около четырех с половиной часов. При этом согласно встроенным средствам, доступ к которым открывается в разделе “Настройки”, за первые 30 минут зарядки (от нулевого уровня) достигается уровень 17%, за 60 минут — 32%. Чтобы достичь 50% емкости потребовалось 96 минут, а до уровня 99% —примерно 4 часа. Заключительный 1% потребовал еще около 25 минут.

Из других особенностей планшета NT-0909T, необходимо отметить, что измерение веса данного планшета показало 472 г (точность измерения составила ±1 г). Это несколько больше объявленного на фирменном сайте значения, приведенного в таблице 1.

Учитывая, что пользователи, ведущие мобильный образ жизни, кроме самого планшета, вынуждены брать с собой еще и AC Adapter с соответствующим кабелем, необходимо принимать во внимание совокупный вес всех компонентов. Таким образом, в дополнение к оценке веса планшета целесообразно оценить также и вес атрибутов энергопитания. Эта оценка и была выполнена в процессе тестирования. Измерение их совместного веса показало значение 80 г. При этом вес самого адаптера с переходником составил 57 г, вес кабеля — 23 г. Таким образом, общий вес планшета NT-0909T и средств энергопитания составил 552 г, что для планшета такого фомфактора является весьма неплохим результатом. Кстати, следует отметить, что использование адаптера с вилкой европейского стандарта, а именно такой будет использован в серийном комплекте, позволяет уменьшить общий вес. Однако, как показывает опыт, экономия от такой замены составит всего несколько грамм, хотя надо признать, что вариант с вилкой европейского стандарта несколько удобнее решения с переходником.

Для дальнейшего увеличения функциональных возможностей к планшету и перечисленным атрибутам можно и даже целесообразно добавить еще и некоторые внешние устройства, например, компактные накопители информации.

О подключении к планшету NT-0909T внешних устройств, некоторых примерах и полученных результатах —  в следующей части  данной статьи.


>>    Часть 7


Евгений Рудометов


 >>    Часть 2


Планшет NETTAB THOR IZ (NT-0909T) выполнен в металлопластиковом корпусе белого цвета (рис. 3), что обеспечило нарядный внешний вид устройству.


Рис. 3.  Планшет NT-0909T с установленными программами


На левой грани корпуса планшета NT-0909T (рис. 2, рис. 3) расположены разъем microUSB и аудиоразъем для подключения наушников (рис. 4).


Рис. 4.  Планшет NT-0909T и его разъемы microUSB и аудио


А вот правая грань корпуса данного планшета свободна от каких-либо разъемов и элементов управления.

Управляющие элементы расположены на верхней грани корпуса планшета NT-0909T (рис. 3, рис. 4, рис. 5). Они представлены кнопкой включения/выключения и двухконтактной клавишей громкости. На этой же грани расположен также слот microSD. К сожалению, для фиксация флэш-карты необходимо ее сравнительно глубоко вставлять, что практически невозможно сделать без использования вспомогательных средств. Кстати, в качестве таких вспомогательных средств можно использовать, например, обычную металлическую скрепку. Однако необходимо отметить, что проблемы возникают не только с установкой, но и с излечением флэш-карты. Увы, следует признать, что это явный и, к сожалению, неустранимый силами пользователя недостаток конструкции встроенного картридера. Поэтому возможность установки карточки microSD следует рассматривать скорее в качестве одноразового и значительного расширения доступного информационного пространства подсистемы энергонезависимой памяти, используемой для хранения системных и прикладных программ, а также файлов данных. В свете этого целесообразно сразу установить флэш-карту значительной емкости, например, microSDHC объемом 32 Гбайт, что позволяет достичь значения 48 Гбайт, а это, кстати, существенно больше первоначальных 16 Гбайт внутренней памяти NT-0909T.

Возвращаясь же к теме особенностей дизайна, средств управления и интерфейсов, следует отметить, что на верхней грани корпуса расположено еще и отверстие миниатюрного микрофона, что позволяет использовать планшет NT-0909T не только в процессах записи аудио и видео, но и IP-телефонии, например, связи с помощью программы Skype.

На нижних же частях левой (рис. 3, рис. 4) и правой гранях корпуса NT-0909T расположены отверстия встроенных динамиков. Они обеспечивают неплохой уровень громкости. Конечно, при прослушивании музыки, просмотре клипов и видеофильмов трудно ожидать от миниатюрных динамиков высокого качества звука, особенно в диапазоне низких частот, но стереозвучание эти динамики обеспечивают. Требовательные же пользователи могут воспользоваться выходом на наушники. К этому разъему в случае необходимости можно подключить, например, активные звуковые колонки, превратив NT-0909T в аудиоцентр.

Схема расположения управляющих элементов и разъемов представлена на рис 5.


Рис. 5.  Схема расположения управляющих элементов и разъемов планшета NT-0909T

О важнейших элементах, составляющих основу архитектуры планшета NETTAB THOR IZ (NT-0909T), —  в следующей части  данной статьи.


>>    Часть 4


Евгений Рудометов


 >>    Часть 1


Внешний вид 8,9-дюймового планшета NETTAB THOR IZ (NT-0909T) компании iconBIT представлен на рис. 2.

Основные параметры планшета NT-0909T, анонсированные на фирменном сайте компании iconBIT, приведены в таблице 1.

Рис. 2.  Планшет NETTAB THOR IZ (NT-0909T)

Таблица 1.  Основные параметры планшета NT-0909T

Некотороые особенности конструкции планшета NETTAB THOR IZ (NT-0909T) рассмотрены  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Рынок планшетных компьютеров (планшетов) продолжает демонстрировать быстрый рост. И как утверждают аналитики, годовой выпуск этих устройств уже превысил выпуск традиционных ноутбуков, а очень скоро обгонит весь совместный рынок ПК.

Как результат, осваивая перспективный сектор, производители компьютеров уже выпустили огромное число моделей и продолжают разрабатывать и производить все более совершенные модели. Их изделия обладают разными конфигурациями и разными функциональными возможностями, а также разным дизайном, весом и, конечно, ценой.

Большинство планшетов создаются на основе процессоров архитектуры и системы команд ARM, однако постепенно увеличивается и парк изделий с процессорами архитектуры и системы команд x86.

В качестве примера современных, производительных и сравнительно недорогих планшетов, созданных на основе Intel Atom Z2580, можно привести модель NETTAB THOR IZ (NT-0909T). Данная модель снабжена жидко-кристаллическим (ЖК) дисплеем, диагональ которого составляет 8,9 дюймов. Представлена на рынок компанией iconBIT, в номенклатуре которой числится уже сравнительно большое количество компьютерных устройств.

Комплект планшета NT-0909T поставляется в сравнительно немаленькой коробке черного цвета, сделанной из плотного картона. На поверхность коробки традиционно нанесены картинки, схемы и некоторые технические подробности помещенного в нее устройства.

В коробке предсерийного варианта, предоставленного для ознакомления и тестирования, оказались следующие компоненты (рис. 1):

• Планшет модели NT-0909T с ЖК дисплеем, диагональ которого составляет 8,9 дюймов,
• Зарядное устройство (AC-adapter) с контактами, рассчитанными на американский стандарт подключения к сети переменного тока, и со встроенным разъемом USB на выходе,
• Переходник с американского стандарта подключения на европейский,
• USB-кабель для соединения миниатюрного зарядного устройства и планшета NT-0909T,
• Краткое руководство пользователя (Quick Start Guide) на семи языках, включая русский.

К сожалению, в комплекте предсерийного варианта не оказалось кабеля для подключения к планшету внешних устройств, например, накопителей (производитель пообещал, что кабель войдет в состав серийного варианта).

Остается добавить, что штатный комплект всегда можно расширить за счет приобретения дополнительных аксессуаров, раширяющих функциональные и эксплуатационные возможности планшета. Это могут быть, например, чехлы, кабели, карточки флэш-памяти, наушники, активные колонки, портативные аккумуляторы и т. п.


Рис. 1.  Комплект планшета NETTAB THOR IZ (NT-0909T)

Внешний вид и краткие технические параметры планшета NETTAB THOR IZ (NT-0909T) компании iconBIT приведены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов


 >>    Часть 2


Модель IdeaPad U410 выпущена в металлопластиковом корпусе, в котором верхняя и нижняя части выполнены из алюминиевого сплава. Это обеспечило необходимую жесткость конструкции и улучшило температурный режим компонентов.

В целом конструкция сравнительно прочная, сборка качественная.

Дисплей с диагональю 14 дюймов (соотношение сторон 16:9) имеет светодиодную подсветку и глянцевое покрытие. Яркость и контрастность дисплея, составляющие соответственно около 200 нит и 500:1, достаточны для комфортной работы. Однако углы обзора у данного дисплея весьма скромные, что характерно для TN-матриц.

Акустическая система представлена двумя двухваттными малогабаритными динамиками. Имеются встроенные микрофон и веб-камера (HD720p, 1M, фиксированный фокус). Можно подключить внешний микрофон и наушники через совмещенный аудиоразъем.

Клавиатура островного типа со стандартным расположением клавиш.

Полная конфигурация IdeaPad U410 представлена на рис. 3.

Рис. 3.  Конфигурация IdeaPad U410.

Необходимо отметить, что в разных моделях IdeaPad U410 используются разные процессоры Intel Core i3, Core i5, Core i7, обладающие ультранизким энергопотреблением, а также накопители и модули оперативной памяти разной емкости.

В предоставленном варианте IdeaPad U410 установлен энергоэкономичный процессор Intel Core i5-3317U. Созданный на основе микроархитектуры Ivy Bridge он отличается пониженным напряжением питания и низким значением термопакета (TDP) — 17 Вт. Процессор имеет два ядра с поддержкой технологий Hyper-Threading и Turbo Boost.   Номинальная частота работы ядер составляет 1,7 ГГц, максимальная – 2,6 ГГц (в турборежиме), объем кэш-памяти – 3 Мбайт.

Основные параметры центрального процессора IdeaPad U410, определенные программой CPU-Z, приведены на рис. 4.

Рис. 4.  Параметры центрального процессора IdeaPad U410.

Оперативная память этого варианта IdeaPad U410 представлена двумя модулями SODIMM DDR3 PC3-12800 (800 МГц) с общим объемом 8 Гбайт.

Видеовозможности IdeaPad U410 реализованы с помощью работающих совместно встроенных в процессор средств Intel HD Graphics 4000 и видеокарты NVIDIA GeForce 610M (технология NVIDIA Optimus).

Рис. 5.  Видеоподсистема IdeaPad U410.

В качестве традиционного накопителя на жестких магнитных дисках используются HDD с информационным объемом об750 Гбайт. Для ускорения операций чтения/записи программ и данных дополнительно используется миниатюрный накопитель mSATA SSD 32 Гбайт (модель MZ-MPC0320/0L1), выполненный в виде небольшой платы и реализующий технологию Intel Smart Response.

Здесь следует напомнить, что технология Intel Smart Response распознает и автоматически сохраняет часто используемые приложения и данные на высокопроизводительном твердотельном накопителе (SSD) и при этом представляет полный доступ к большой емкости жесткого диска (HDD). Этот компонент позволяет использовать более дешевый и менее вместительный твердотельный накопитель в сочетании с жестким диском высокой емкости. Технология Intel Smart Response обеспечивает более высокое быстродействие по сравнению с системой только с одним диском HDD.

Подключение же периферийных устройств осуществляется через порты интерфейсов (рис. 6).

Рис. 6.  IdeaPad U410 и его порты.

Укомплектован ультрабук очень компактным (134×36×28 мм) и весьма легким блоком питания от сети переменного тока. В качестве же автономного источника энергопитания в данном устройстве используется несъемный аккумулятор высокой емкости (модель L10M4P11, 7.4 V, 8,06 Ah, 59 Wh).

Полная загрузка ОС осуществляется примерно за 40 секунд, а выключение требует около 10 секунд.

Время автономной работы в режиме чтения документов в процессе тестирования при максимальной яркости дисплея и включенного Wi-Fi — около 6 часов, при просмотре HD-фильмов — около 4 часов.

Производительности этого ультрабука достаточно не только для выполнения традиционных офисных задач, веб-серфинга и видеозвонков по Skype, но и для мультимедийных приложений, например, для воспроизведения видео, включая HD стандартов 720p и 1080p.

Благодаря использованию mSATA SSD дисковая подсистема демонстрирует очень высокие параметры. При этом, если при первом запуске теста результаты последовательного чтения и записи составляли 106.2 и 100.2 Мбайт/с, то при последующих запусках, включая перезапуск системы, результаты стали существенно выше.

Результаты работы тестовой программы CrystalDiskMark 3.0.2. х64 приведены на рис. 7, результаты встроенного в операционную систему Microsoft Windows 7
Home Premium 64-bit SP1 теста производительности компьютера — на рис. 8.

Рис. 7. Результаты теста CrystalDiskMark.

Рис. 8. Результаты встроенного в ОС теста производительности.

Приведенные параметры свидетельствуют, что ультрабук Lenovo IdeaPad U410 демонстрирует сравнительно высокие показатели производительности, особенно учитывая, что данное устройство относится к сверхкомпактным изделиям.

Остается добавить, что ультрабук IdeaPad U410 выделяется своим строгим и стильным дизайном, качественной сборкой, производительным процессором, емкой и скоростной дисковой подсистемой, производительной видеографикой.

Данная модель подходит для выполнения офисных задач, работы в Интернете, проигрывания видео, включая HD высоких разрешений и битрейтов. Модель можно рекомендовать для использования дома, в офисе, а также для пользователей ведущих мобильный образ жизни.

>>    Часть 1


Евгений Рудометов


 >>    Часть 1


Внешний вид и краткие технические параметры Lenovo IdeaPad U410 (далее — IdeaPad U410) приведены на рис. 2 и в таблице 1.

Рис. 2.  Внешний вид IdeaPad U410.

Таблица 1.  Краткие характеристики IdeaPad U410

Подробности конструкции и конфигурации -  в следующей части  данной статьи.


>>    Часть 3


Евгений Рудометов


Несколько лет назад компания Intel предложила IT-рынку концепцию разработки и развития сверхкомпактных ноутбуков (рис. 1), получивших наименование «ультрабуки» (от англ. Ultrabook). Данная концепция предусматривает:

• использование легких цельнометаллических корпусов, что придает необходимую жесткость и прочность изделиям, а также улучшает температурные условия эксплуатации компьютерных комплектующих,
• использование несъемных аккумуляторных батарей, что упрощает и облегчает всю конструкцию,
• применение для подсистем хранения данных накопителей SSD или гибридных накопителей,
• использование для связи скоростных вариантов Wi-Fi.

При этом настоятельно рекомендуется соблюдать следующие конструктивные и функциональные характеристики:

• толщина систем с экранами менее 14 дюймов — не более 18 мм,
• толщина систем с экранами 14 и более дюймов — не более 21 мм,
• продолжительное время автономной работы — более 5 часов для систем с центральными процессорами Intel Core 2-го поколения (Sandy Bridge) и более 8 часов для систем с Intel Core 3-го поколения (Ivy Bridge),
• быстрый выход из режима сна — менее 7 секунд,
• присутствие скоростных портов USB 3.0 или Thunderbolt,
• использование эффективных систем защиты информации и самих ультрабуков.

Рис. 1.  Эволюция характеристик ультрабуков

О выпуске соответствующих моделей сверхкомпактных ноутбуков — ультрабуков объявили все основные игроки сектора компактных мобильных компьютеров.

Не осталась в стороне от этого процесса и компания Lenovo, занимающая в настоящее время верхнюю строчку производителей компьютеров. Ее продукция хорошо известна и пользуется заслуженной популярностью.

Эта компания в классе сверхкомпактных ноутбуков предлагает ряд интересных моделей ультрабуков. Среди них Lenovo IdeaPad U410.

Комплект предоставленного для тестирования Lenovo IdeaPad U410 (4376) состоит из самого ноутбука и очень компактного блока питания. Все это помещено традиционно для моделей семейства IdeaPad в картонную коробку с ручкой.

Внешний вид и краткие технические параметры приведены  в следующей части  данной статьи.


>>    Часть 2


Евгений Рудометов

>> Часть 7

Итак, на основании приведенных результатов тестирования можно сделать вывод, что предоставленная модель ноутбука демонстрирует сравнительно высокие показатели производительности (которые могут быть выше при использовании более производительных компонентов) и автономности при высокой прочности корпуса и удобстве эксплуатации.

Однако, оценивая показатели производительности, не следует забывать, что данная модель является компактной, многофункциональной компьютерной системой, ориентированной все-таки на решение в основном бизнес-задач. В целом же ноутбук Dell Latitude E6420 ATG благодаря своим функциональным и эксплуатационным характеристикам способен удовлетворить корпоративных пользователей с различными уровнями требований.

>> Часть 1

Евгений Рудометов


 >>    Часть 6


Встроенные средства операционной системы Microsoft Windows 7 Профессиональная 32-bit SP1 оценили производительность протестированной конфигурации ноутбука Dell Latitude E6420 ATG в 4,7 балла из 7,9 возможных (рис. 12). Это для неигрового ноутбука неплохой и весьма достойный результат.

В дополнение к проведенному исследованию, выполненному встроенными средствами операционной системы, с помощью теста CrystalDiskMark была выполнена еще и оценка скоростных возможностей подсистемы жесткого диска (рис. 13). Результаты неплохие, однако они могли бы быть существенно выше, если бы в качестве накопителя применялся жесткий диск более высокой емкости, например, HDD 500 или 750 Гбайт, еще выше — почти десятикратно — при использовании современных скоростных моделей SSD.

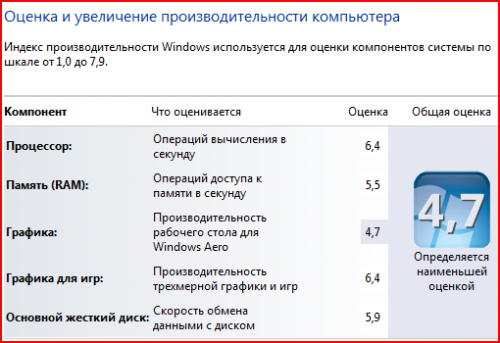

Рис. 12.  Оценка производительности всей системы ноутбука
выполненная с помощью встроенных средств операционной системы

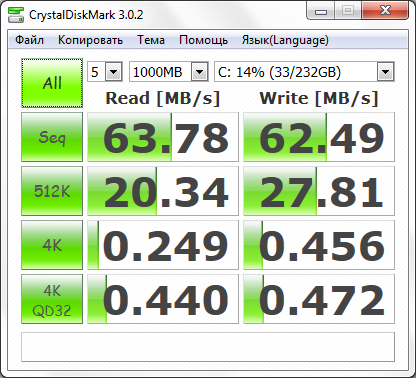

Рис. 13.  Оценка производительности подсистемы жесткого диска,
выполненная с помощью сторонней тестовой программы CrystalDiskMark

Следует добавить, что во время выполнения указанных и других тестов ноутбук Dell Latitude E6420 ATG нагревался весьма умеренно даже под предельной нагрузкой, в результате его было вполне комфортно держать на коленях.

Еще одним достижением конструкторов ноутбук Dell Latitude E6420 ATG является сравнительно длительное время автономной работы, являющимся, кстати, одним из важнейших показателей мобильного компьютера.

Так, во время тестирования предоставленный вариант Dell Latitude E6420 ATG, укомплектованный 6-элементной аккумуляторной батареей, смог продержаться в режиме чтения документов 5 часов 10 минут с включенным контроллером Wi-Fi и около 6 часов — без Wi-Fi. При этом яркость подсветки дисплея была выставлена на 50% от максимального уровня, что, учитывая высокую яркость экрана дисплея, было вполне достаточно для комфортной работы в дневное время.

Зарядка же штатной аккумуляторной батареи осуществилась за срок менее 2 ч. При этом уровня 50% емкости аккумуляторная батарея достигла всего за 37 минут, 80% — за 60 минут. Остается добавить, что быстрая зарядка осуществляется благодаря работе фирменной технологии Dell ExpressCharge и, конечно, благодаря использованию качественной аккумуляторной батареи.

В следующей части  данной статьи — выводы.


>>    Часть 8


Евгений Рудометов


 >>    Часть 5


Итак, оценивая функциональные и эксплуатационные возможности ноутбука Dell Latitude E6420 ATG, необходимо еще раз напомнить, что компоненты заключены в высоконадежный, металлопластиковый корпус. При этом основной материал корпуса — алюминиево-магниевый сплав. Лишь клавиатура, рамка вокруг дисплея, а также некоторые незначительные детали выполнены из пластика, остальное — металл. При этом крышка дисплея выполнена из анодированного алюминия (рис. 10), а петли — из прочной стали.

Рис. 10.  Ноутбук Dell Latitude E6420 ATG со стороны крышки

Базовая часть корпуса ноутбука отличается высокой устойчивостью к деформациям благодаря жесткой магниевой раме. Она придают требуемую жесткость всей конструкции.

Кстати, в рекламных материалах компания Dell часто отмечает, что корпуса Latitude прошли сертификацию на соответствие самым строгим стандартам. И действительно, качество сборки ноутбука Dell Latitude E6420 ATG довольно высокое. Детали корпуса прочные, люфт не наблюдается,  поверхность ноутбука не продавливается даже при сильных нажатиях.

Необходимо отметить, что конструкция ноутбука облегчает его обслуживание и модернизацию его системы. Как результат, заменить компоненты сравнительно несложно.

Так, например, жесткий диск располагается в специальном картридже и зафиксирован в соответствующем отсеке с помощью винтов. После извлечения винтов картридж легко вынимается из боковой части корпуса.

Пожалуй, еще легче осуществляется замена оптического дисковода на другие подходящие компоненты, которыми могут быть HDD, SSD или дополнительный аккумулятор.

Доступ же к остальным компонентам данного аппарата осуществляется со стороны нижней крышки основного корпуса, которая снимается после откручивания всего нескольких винтов. В результате пользователь получает доступ к оперативной памяти, процессору, системе охлаждения, модулям и батарейке CMOS.

Габариты ноутбука Dell Latitude E6420 ATG — 357,3 х 246,5 х 29,0-37,7 мм, вес же согласно спецификациям составляет 2,7 кг.

Однако, как показало взвешивание, предоставленный вариант ноутбука оказался несколько тяжелее объявленного значения: с 6-элементной батареей вес ноутбука составил 2,86 кг. Вес же блока питания от сети переменного тока со штатным силовым кабелем — 458 г. Таким образом, потенциальному пользователю при переноске всего комплекта необходимо ориентироваться на значение в 3,3 кг. Однако, учитывая позиционирование изделия в качестве высокопроизводительного и высоконадежного устройства, полученная оценка не кажется чрезмерной, хотя и довольно высокой по существующим меркам.

Кстати, конструкция корпуса Dell Latitude E6420 ATG предусматривает возможность прикрепления к нему металлической ручки для переноски ноутбука, но в предоставленном варианте она отсутствовала.

Рис. 11.  Ноутбук Dell Latitude E6420 ATG с металлической ручкой

Необходимо отметить, что данная модель ноутбука отличается еще и высокой устойчивостью к колебаниям температуры и влажности. Температурный диапазон в режиме работы — от 0 °С до 60 °С, хранения —  от -51 °С до 71 °С. Допустимая влажность в режиме работы — от 10% до 90%, хранения — от 5% до 95%.

Что же касается производительности, то результаты приведены далее.

Результаты тестирования ноутбука Dell Latitude E6420 ATG —  в следующей части  данной статьи.


>>    Часть 7


Евгений Рудометов


 >>    Часть 4


На левой грани корпуса ноутбука Dell Latitude E6420 ATG расположены: один порт USB 2.0, аналоговый видеовыход VGA и совмещенный разъем наушники/микрофон. Здесь же находится отсек для Smartcard.

На правой грани данного ноутбука расположен встроенный оптический привод. Над этим приводом — слот расширения Expresscard, рядом — ползунок управления беспроводными средствами коммуникаций, далее — три порта USB 2.0, один из которых объединен с портом eSATA.

Передняя часть ноутбука Dell Latitude E6420 ATG тоже не осталась без внимания конструкторов. Здесь находится слот контроллера для чтения карт SD. Обеспечена поддержка в общей сложности флэш-карт пяти разных форматов.

На задней части данного ноутбука расположен разъем сетевого контроллера RJ-45, гнездо для внешнего блока питания, разъем цифрового интерфейс HDMI для передачи аудио- и видеосигнала высокой четкости, отверстие замка Кенсингтона.

Кстати, имеется разъем и на нижней стороне корпуса ноутбука Dell Latitude E6420 ATG. Там располагается разъем для док-станции. Подключение к мобильному компьютеру док-станции позволяет значительно расширить функциональные возможности ноутбука за счет возможности использования дополнительного периферийного оборудования.

Остается добавить, что в ноутбуке Dell Latitude E6420 ATG все разъемы закрыты  накладками толстого, резиноподобного пластика, защищающего их от механического повреждения и неблагоприятного воздействия окружающей среды. Доступ же к разъемам осуществляется через отгибаемые заглушки (рис. 9).

Рис. 9.  Отгибаемые заглушки

К сожалению, в архитектуре отсутствуют набирающие популярность порты USB 3.0 (но их можно реализовать с помощью дополнительных аксессуаров), а версия поддерживаемого стандарта HDMI представлена несколько устаревшим вариантом 1.3.

Управление и ввод информации осуществляются с помощью следующих устройств:

• влагозащищенной клавиатуры со светодиодной подсветкой клавиш (несколько уровней),
• встроенного в клавиатуру трекпоинта (микроджойстика),
• тачпада размером 80 х 41 мм, снабженного традиционными для корпоративных моделей ноутбуков клавишами, с помощью тачпада можно выполнить не только обычное позиционирование, но и вертикальный скроллинг.

Следует отметить, что печатать на клавиатуре достаточно удобно. Действительно, кнопки клавиатуры имеют четкий ход и нажимаются с небольшим усилием, уровень шума при печати незначительный.

Удобен и тачпад, который поддерживает несколько одновременных прикосновений (мультитач), хотя вполне вероятно, что часть пользователей все-таки предпочтут более привычный для них трекпоинт.

Остается добавить, что общее управление компонентами осуществляется с помощью  операционной системы (ОС), в качестве которой в данном комплекте применяется Microsoft Windows 7 Профессиональная 32-bit SP1.

Однако возможны поставки ноутбука и с другими вариантами ОС. Согласно технической документации в качестве ОС могут использоваться, например:

• Windows 7 Home Basic,
• Windows 7 Home Premium,
• Windows 7 Professional,
• Windows 7 Ultimate,
• Windows Vista Ultimate,
• Windows Vista Business,
• Windows Vista Home Basic,
• Linux Ubuntu 10.10.

В дополнение необходимо напомнить, что все аппаратно-программные компоненты ноутбука Dell Latitude E6420 ATG ”упакованы” в корпус из прочных металлических сплавов.

О корпусе, габаритах, весе и некторых особенностях эксплуатации ноутбука Dell Latitude E6420 ATG —  в следующей части  данной статьи.


>>    Часть 6


Евгений Рудометов


 >>    Часть 3


Оценивая конструктивное исполнение ноутбука Dell Latitude E6420 ATG, необходимо отметить, что вместо оптического дисковода в отсек накопителя может быть установлен второй аккумулятор. Это дополнительно увеличивает время автономной работы ноутбука, которое, тем не менее, все-таки традиционно определяется возможностями основной аккумуляторной батареи (аккумулятора).

Штатным аккумулятором предоставленного на ознакомление и тестирование ноутбука является литий-ионная батарея T54F3 приведена на рис. 7. Энергоемкость этой аккумуляторной батареи составляет 60 Вт*ч (min. 5.3 A*h), напряжение питание — 11,1 В.

Рис. 7.  Штатный аккумулятор и его маркировка

В других комплектах ноутбука Dell Latitude E6420 ATG вместо батареи 60 Вт*ч могут поставляться 9-элементные батареи емкостью 87 и 97 Втч. В качестве второго аккумулятора — 3-элементная батарея емкостью 30 Вт*ч.

Необходимое энергопитание в режиме зарядки аккумулятора, а также стационарной работы ноутбука Dell Latitude E6420 ATG может осуществляться от сети переменного тока. Для этого в комплекте поставляется компактный блок:

• модель — LA90PM111,
• мощность — 90 Вт,
• входные напряжение/ток — 100-240 В / 1,5 А,
• выходные напряжение/ток — 15,5 В / 4,62 А.

Маркировка данного блока приведена на рис. 8.

Рис. 8.  Маркировка штатного блока питания

В других вариантах конфигурации ноутбука Dell Latitude E6420 ATG возможны поставки блоков питания мощностью 65 Вт — для конфигураций ноутбуков только со встроенным видеоадаптером и 150 Вт — для самых мощных конфигураций, обладающих не только очень высокой производительностью, но и значительным энергопотреблением.

Из других особенностей ноутбука Dell Latitude E6420 ATG следует отметить наличие множества коммуникационных возможностей, включая адаптеры для смарт-карт и Express­Card.

Встроенные модули Bluetooth и Wi-Fi позволяет дистанционно соединяться с соответствующими  устройствами и подключаться к беспроводным сетям, через которые осуществляется выход в Интернет.

Для видеообщения в составе ноутбука присутствуют встроенные веб-камера и микрофон. Аудиовозможности же обеспечивают 4-канальный аудиокодек высокого разрешения IDT92HD90 с усилителем и двумя внутренними динамиками, имеется возможность подключения наушников и внешнего микрофона.

Порты распространенных интерфейсов обеспечивают проводное соединение с периферией. Располагаются они традиционно по граням корпуса ноутбука.

О портах и других особенностях Dell Latitude E6420 ATG —  в следующей части  данной статьи.


>>    Часть 5


Евгений Рудометов


 >>    Часть 2


А еще в ноутбуке Dell Latitude E6420 ATG используется сравнительно мощные графические средства, способные решать не только самые сложные компьютерные бизнес-задачи проблемы, но и даже широкий класс мультимедийных задач. Эти средства представлены двумя независимыми видеоподсистемами.

Первая — это встроенные в центральный процессор Intel Core i3-2330M видеосредства Intel HD Graphics 3000 (базовая частота — 650 МГц, максимальная — 1,1 ГГц).

Вторая — отдельная видеокарта на дискретных элементах: NVIDIA NVS 4200M (GF119, DDR5 512 Мбайт) с поддержкой технологии Optimus.

Некоторые особенности графических средств ноутбука Dell Latitude E6420 ATG (фрагменты встроенных в операционную систему средств “Управление компьютером” и сторонней программы “Speccy”) приведены на рис. 4.

Рис. 4.  Графические средства ноутбука Dell Latitude E6420 ATG

Важно, что для данных видеосредств имеется возможность программного выбора и соответствующей настройки каждой из видеоподсистем для каждого приложения.

Указанные видеосредства обеспечивают высокую, для мобильных компьютерных систем, производительность, уровни которой достаточны для выполнения широкого круга задач. К ним могут относиться сравнительно сложные задачи бизнеса и даже мультимедиа, включая обработку видео HD-стандартов, включая также 1080p/i.

Подсистема энергонезависимой памяти представлена жестким диском Seagate ST250LT003 с информационным объемом 250 Гбайт и скоростью вращения магнитных дисков 5400 об/мин.

Разделы жесткого диска приведены на рис. 5, на рис. 6 представлны емкостные параметры системного раздела.


Рис. 5.  Разделы жесткого диска ноутбука Dell Latitude E6420 ATG

Рис. 6.  Емкостные параметры системного раздела

Однако в альтернативных конфигурациях Dell Latitude E6420 ATG могут быть использованы более емкие накопители, емкостью 750, 500 и 320 Гбайт, включая модели с аппаратным шифрованием. При этом могут использоваться жесткие диски как со скоростью вращения магнитных дисков 5400 об/мин, так и 7200 об/мин.

Дополнительные возможности для энергонезависимого хранения данных в данном ноутбуке обеспечивает оптический дисковод. В предоставленном варианте использован PLDS DVD DU-8A4SH, обеспечивающий запись и чтение оптических дисков стандартов DVD-ROM, DVD+/-RW.

Необходимо отметить, что данный элемент архитектуры ноутбука Dell Latitude E6420 ATG является сменным и в случае необходимости может быть заменен, например, на еще один жесткий диск или SSD-накопитель, что увеличивает доступное информационное пространство.

О некоторых особенностях конфигурации ноутбука Dell Latitude E6420 ATG и особенностях конструктивного исполнения —  в следующей части  данной статьи.


>>    Часть 4
