На основе чипсета Intel P35 компания Gigabyte выпустила материнскую плату с пассивной системой охлаждения компонентов и с функцией энергосбережения
Евгений Рудометов
Для поддержки новых процессоров производители материнских плат выпускают новые модели своих изделий, в которых реализуют перспективные отраслевые и фирменные технологии. В качестве примера можно привести модель Gigabyte GA-EP35-DS4, созданную на основе современного чипсета Intel P35.
Чипсет Intel P35
Чипсет Intel P35 Express Chipset (iP35, Рис. 1) поддерживает процессоры Intel, подключаемые через разъем LGA 775 и работающие с шиной FSB типа QPB (Quad-Pumped Bus). В число этих процессоров входят Intel Core 2 Duo и Intel Core 2 Quard с/без технологией Hyper-Threading.

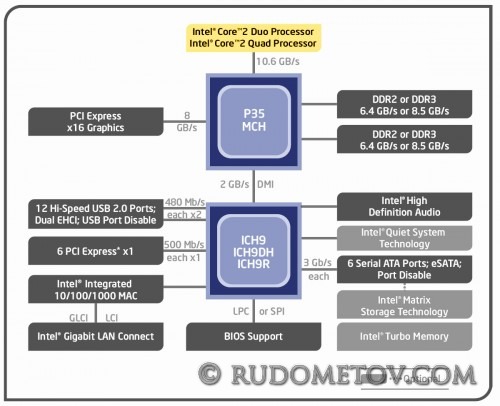

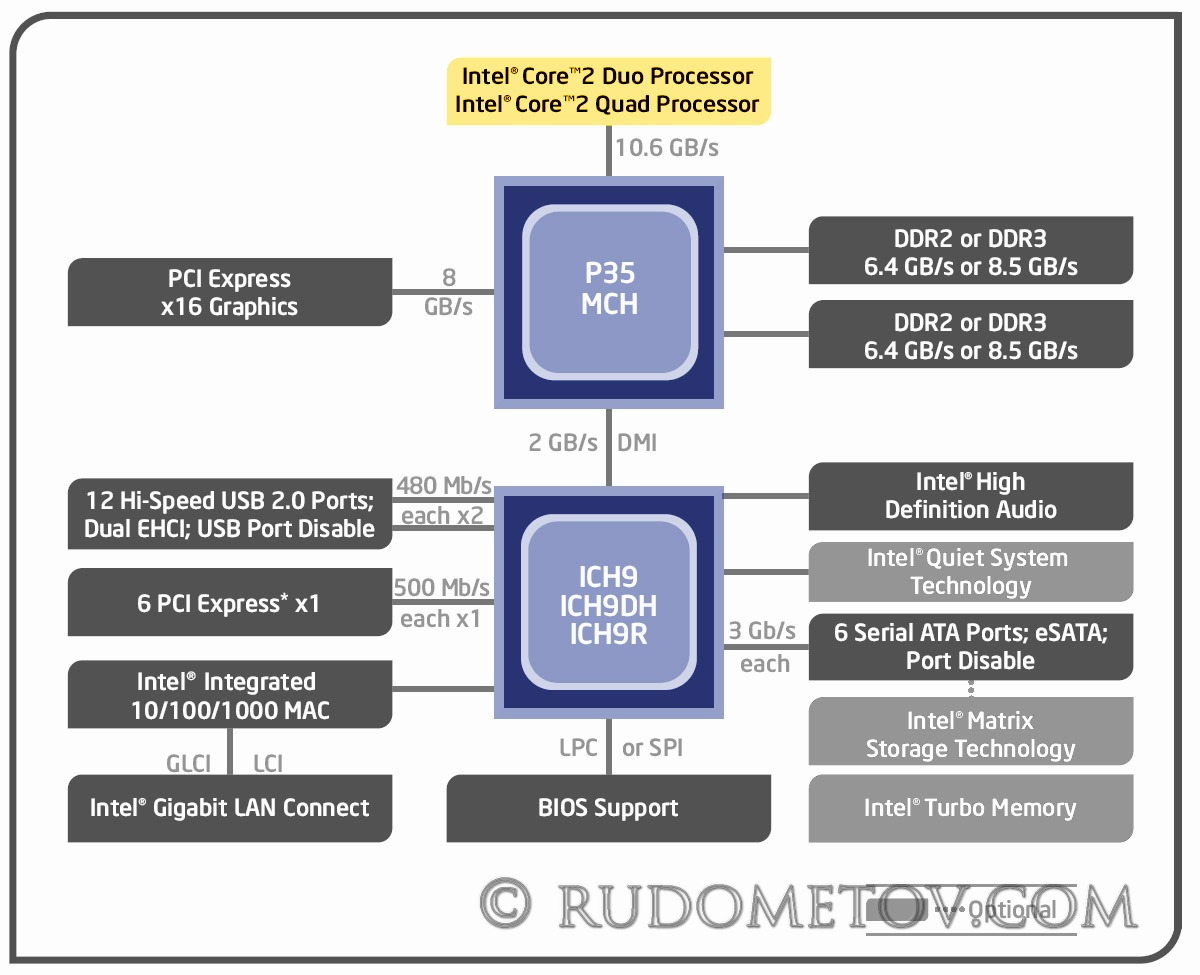

Рис. 1. Структура компьютера с чипсетом iP35
Базовый комплект iP35 состоит из микросхем: 82P35 Memory Controller Hub (MCH), 82801IB I/O Controller Hub 9 (ICH9).
Компонента MCH содержит контроллеры, управляющие системной шиной, двухканальной оперативной памятью, графической подсистемой и средствами связи с микросхемой ввода/вывода ICH.
Контроллер процессорной шины поддерживает шину с тактовой частотой 200, 266, 333 МГц, что обеспечивает передачу данных на частотах 800, 1066, 1333 МГц.
Внешние видеосредства подключаются посредством интерфейса PCI Express x16.
Контроллер памяти чипсета iP35 предусматривают поддержку двух- и одноканального режимов работы памяти.
С контроллером памяти возможны конфигурации с модулями памяти DDR2 SDRAM (без ECC) с частотой 667/800 МГц или DDR3 SDRAM (без ECC) с частотой 800/1066 МГц. Максимальный объем оперативной памяти составляет 8 Гбайт, количество модулей — до 4.
Управление периферийными устройствами компьютера осуществляет микросхема ICH девятой версии — ICH9.
Встроенные средства микросхемы управления периферийными устройствами базовых наборов поддерживают: до четырех действующих портов Serial ATA II (300 Мбайт/с), до двенадцати портов USB 2.0, до шести PCI Express x1, до четырех PCI (PCI Rev 2.3, 33 МГц), LPC (Low Pin Count), Intel High Definition Audio (HD Audio, до 8 аудиоканалов, 32 бит, до 192 кГц), а также другие средства, функции и технологии. Устройства IDE не поддерживаются, однако это можно осуществить с помощью соответствующих внешних средств.
В качестве альтернативы ICH9 может использоваться микросхема 82801IR (ICH9 RAID — ICH9R), обладающая увеличенным до шести числом портов Serial ATA II и расширенными возможностями работы с дисковой подсистемой памяти. С этой версией микросхемы на основе доступных шести HDD c интерфейсом Serial ATA II можно реализовать функции RAID 0 (stripe) и RAID 1 (mirror), а также RAID 5 и RAID 10. Кроме того, с ICH9R возможно использование технологии Intel Matrix Storage Technology.
Основные технические параметры Gigabyte GA-EP35-DS4
В состав предоставленного комплекта материнской платы Gigabyte GA-EP35-DS4 входят: упаковочная коробка, материнская плата Rev. 2.1, созданная на основе чипсета Intel P35, руководство пользователя на английском языке и краткое руководство, комплект четырех кабелей SATA, кабели ATA100/66 и floppy, планка с разъемами SATA для подключения двух внешних HDD, заглушка на заднюю панель, CD-ROM с программным обеспечением.
Внешний вид материнской платы Gigabyte GA-EP35-DS4 и ее внешних разъемов представлен на Рис. 2. В Таблице 1, приведены основные характеристики этой платы.

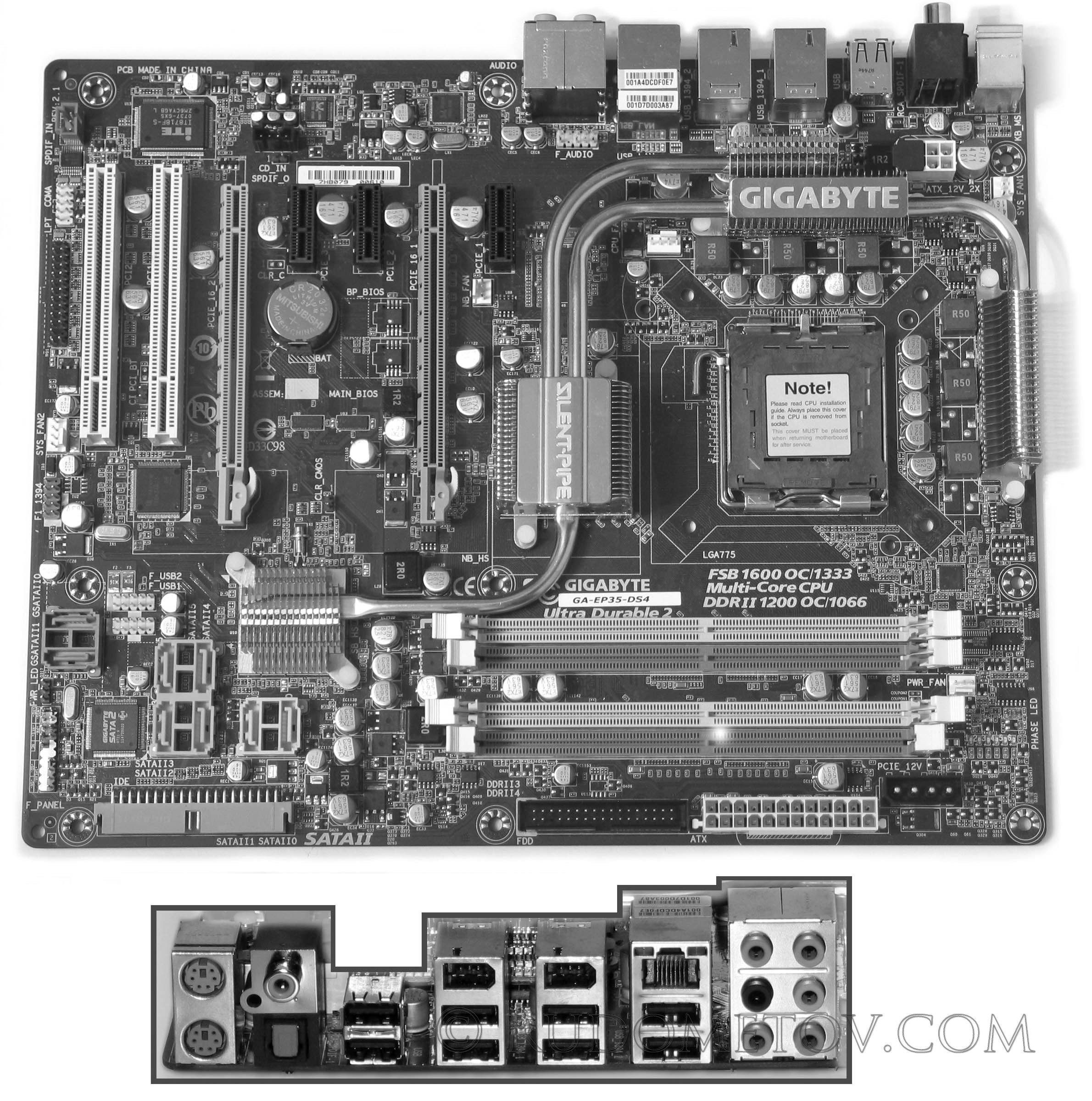

Рис. 2. Материнская плата Gigabyte GA-EP35-DS4 и ее внешние разъемы
Таблица 1. Основные параметры материнской платы Gigabyte GA-EP35-DS4
| Элементы и подсистемы | Параметры |
| Процессор | Intel Core 2 Extreme/Duo/Quad, Pentium Extreme/D/4, Celeron D c LGA775 с шиной 1333/1066/800 МГц |
| FSB | 1600(OC)/1333/1066/800 МГц |
| Чипсет | North Bridge: Intel 82P35 (MCH), South Bridge: Intel 82801IR (ICH9R) |
| Оперативная память | Два канала, четыре DIMM DDR2 1200(OC)/1066/800/667 SDRAM, non-ECC, Максимальный объем — до 8 Гбайт. |
| Видео | 1-2 видеоадаптера в слотах конструктива PCI Express x16, поддержка технологии ATI CrossFire |
| Аудио | HD Audio Realtek ALC889A, до 8 каналов |
| Дисковые подсистемы | South Bridge: 6 SATA2, SATA RAID 0/1/5/10; Gigabyte: 1 IDE (2 устройства) с ATA-133/100/66/33, 2 SATA2, SATA RAID 0/1/JBOD; iTE IT8718: 1 floppy |
| USB 2.0 | Двенадцать портов USB 2.0/1.1 (четыре – через кабель) |
| IEEE1394 | Три порта IEEE1394a (один – через кабель) |
| LAN | Gigabit (10/100/1000 Mbits/sec) LAN |
| Порты задней панели | Порты PS/2 клавиатуры и мыши, Восемь портов USB 2.0/1.1, Два порта IEEE 1394a, Один порт RJ45, Один Coaxial Digital Line Out, Один Optical Digital Line Out, Шесть разъемов аудио |
| Слоты | Два слота конструктива PCI Express x16, Три слота PCI Express x1, Два слота PCI |
| Форм-фактор | ATX, размеры платы 305 мм х 244 мм |
Особенности архитектуры материнской платы Gigabyte GA-EP35-DS4 приведены в следующей части данной статьи.
