На основе чипсета с интегрированной графикой Intel G45 компания Gigabyte выпустила компактную материнскую плату с пассивной системой охлаждения
Евгений Рудометов
>> Часть 1
Основные параметры GA-EG45M-DS2H
Внешний вид материнской платы GA-EG45M-DS2H и ее внешних разъемов представлен на Рис. 3 и Рис. 4.
В Таблице 1 приведены основные характеристики этой платы.

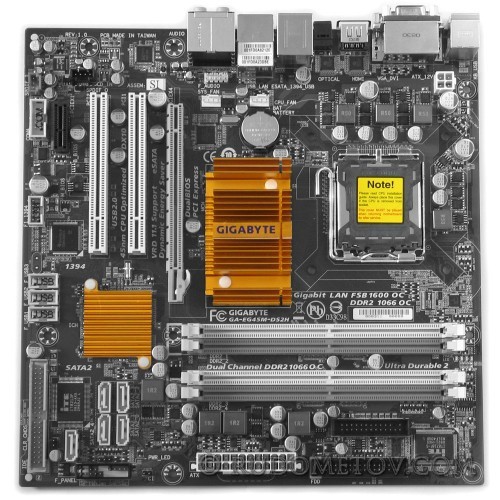

Рис. 3. Материнская плата GA-EG45M-DS2H

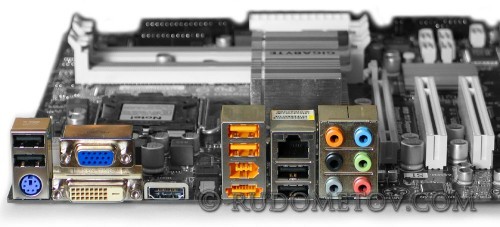

Рис. 4. Внешние разъемы GA-EG45M-DS2H
Таблица 1. Основные параметры материнской платы GA-EG45M-DS2H
| Элементы и подсистемы | Параметры |
| Процессор | Intel Core 2 Extreme/Duo/Quad, Pentium Dual-Core / Celeron c LGA775 с шиной 1333/1066/800 МГц |
| FSB | 1600(OC)/1333/1066/800 МГц |
| Чипсет | Intel G45, Intel ICH10R |
| Оперативная память | Два канала, четыре DIMM DDR2 1066(OC)/800/667 SDRAM, non-ECC, Максимальный объем — до 16 Гбайт. |
| Видео | Встроенные видеосредства |
| Аудио | HD Audio Realtek ALC889A, до 8 каналов |
| Дисковые подсистемы | ICH10R: 5 SATA2, 1 eSATA2, SATA RAID 0/1/5/10; iTE IT8213: 1 IDE (два устройства); iTE IT8718: 1 floppy |
| USB 2.0 | Двенадцать портов USB 2.0/1.1 (шесть – через кабель) |
| IEEE1394 | Два порта IEEE1394a (один – через кабель) |
| LAN | Gigabit (10/100/1000 Mbits/sec) LAN |
| Порты задней панели | Порты PS/2 клавиатуры и мыши, Один порт D-Sub, Один порт DVI-D, Один порт HDMI, Один Optical Digital Line Out, Один порт IEEE 1394a, Один порт eSATA2 Шесть портов USB 2.0/1.1, Один порт RJ45, Шесть разъемов аудио |
| Слоты | Один слот PCI Express x4, Один слот PCI Express x1, Два слота PCI |
| Форм-фактор | Micro ATX, размеры платы 244 мм х 244 мм |
Особенности архитектуры материнской платы GA-EG45M-DS2H приведены в следующей части данной статьи.
