На основе чипсета Intel P35 компания Gigabyte выпустила материнскую плату с пассивной системой охлаждения компонентов и с функцией энергосбережения
Евгений Рудометов
>> Часть 1
В материнской плате Gigabyte GA-EP35-DS4 использованы высоконадежные, твердотельные конденсаторы (Solid) с повышенной устойчивостью к экстремальным условиям работы. В дополнение к этому в Gigabyte GA-EP35-DS4 реализованы четыре фирменные технологии: Safe, Smart, Speed, Silent-Pipe. Эти технологии обеспечивают повышение надежности, управляемости и максимальной производительности.
Плата Gigabyte GA-EP35-DS4 поддерживает работу процессоров Intel, включая двух и четырехъядерные модели, выполненные по технологии 45 нм. Их работу обеспечивают элементы окружения, основу которых составляют микросхемы чипсета iP35. Для поддержания соответствующих тепловых режимов инженеры Gigabyte отказались от активных средств охлаждения, ограничившись компактными радиаторами, соединенными тепловыми трубками (технология Silent-Pipe).
Отказ от активных средств охлаждения обеспечивает бесшумность системы охлаждения даже в режимах высокой производительности.
Обеспечению высокой производительности способствует подсистема памяти. Режим работы модулей памяти DDR2 1066/800/667 с объемом до 8 Гбайт может быть одноканальным или двухканальным. Двухканальный режим позволяет получить максимально сбалансированную относительно информационных потоков систему.
Поддержка видеоподсистемы осуществлена наличием двух разъемов конструктива PCI Express х16 и соответствующими интерфейсами, хотя это и не предусмотрено архитектурой iP35.
Архитектура материнской платы Gigabyte GA-EP35-D приведена на Рис. 3.

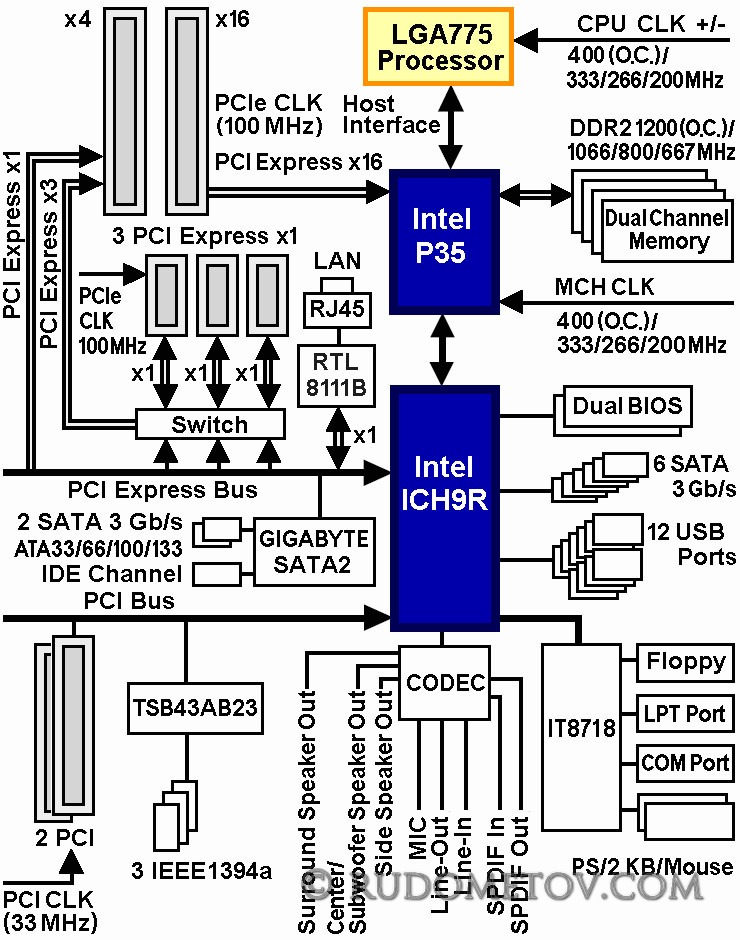

Рис. 3. Архитектура материнской платы Gigabyte GA-EP35-DS4
Архитектурные решения материнской платы Gigabyte GA-EP35-DS4 в конфигурации с двумя видеоадаптерами обеспечивают поддержку технологии ATI CrossFire. Первый слот поддерживает скоростной режим х16. Второй — не выше х4. Этот слот является разделяемым. Он делит общие линии со слотами PCI Express x1 (Рис. 4)

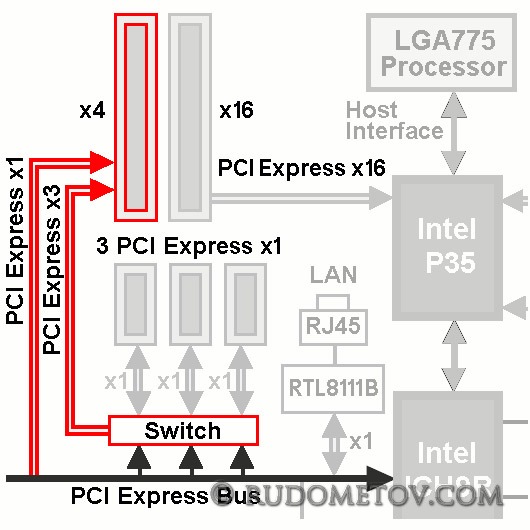

Рис. 4. Реализация второго видеослота
В результате при использовании второго видеослота исключается возможность работы устройств PCI Express x1. Однако данное обстоятельство, как правило, не является критичным, поскольку в состав материнской платы интегрированы практически все наиболее востребованные аппаратные средства, и слоты PCI Express x1, как правило, остаются незадействованными.
За управление устройствами ввода-вывода традиционно отвечает вторая компонента, входящая в состав используемого чипсета. В качестве этой компоненты в материнской плате Gigabyte GA-EP35-DS4 используется микросхема Intel 82801IR (ICH9R).
Из особенностей архитектуры следует отметить Dual BIOS (использование дополнительной микросхемы с копией кода BIOS), аудиоподсистему c реализацией Intel High Definition Audio (до 8 каналов, HDA-кодек Realtek ALC889A), сетевого контроллера Gigabit Ethernet (микросхема RTL 8111B), а также интерфейсов USB 2.0 и IEEE1394a (микросхема Texas Instruments TSB43AB23).
В архитектуре Gigabyte GA-EP35-DS4 реализованы два массива RAID накопителей SATA. Один из них обеспечен микросхемой ICH9R с реализацией RAID 0/1/10/5, другой — Gigabyte SATA2 с реализацией RAID 0/1/JBOD. Возможно использование и двух традиционных накопителей с интерфейсом Parallel ATA, подключаемых через один разъем соответствующего стандарта.
Энергоснабжение элементов материнской платы Gigabyte GA-EP35-DS4 осуществляется через систему импульсных преобразователей процессора, подсистем видео и оперативной памяти. В высокочастотных модулях питания используются дроссели с ферритовыми сердечниками, качественные транзисторы и твердотельные конденсаторы. Это позволило уменьшить потери и увеличить кпд преобразователей.
Встроенные в архитектуру Gigabyte GA-EP35-DS4 средства мониторинга обеспечивают: определение температуры процессора, системы и блока питания, поддержка функции CPU Smart Fan, предупреждение о перегреве CPU, определение скорости вращения вентиляторов и сообщение о неисправностях, определение напряжения питания.
Следует ответить, что в данной плате Gigabyte представила утилиту Power Saving (Рис. 5), которая предназначена для настройки технологии Dynamic Energy Saver. Данная технология призвана обеспечить экономное использование электроэнергии за счет динамического изменения числа используемых фаз питания. В результате удается снизить энергопотребление, и, следовательно, уменьшить уровень теплообразования. А это в свою очередь снижает нагрузку на системы охлаждения элементов и способствует уменьшению уровня акустического шума.
Интересной особенностью утилиты Power Saving является встроенный счетчик сэкономленой электроэнергии. Это позволяет снизить расходы, связанные с эксплуатацией компьютера. Очевидно, чем больше времени работает компьютер, тем выше стоимость сэкономленной энергии. И вполне возможно, спустя некоторое время выяснится, что сэкономленная часть составила значительную часть цены материнской платы, а в дальнейшем — полная окупаемость.

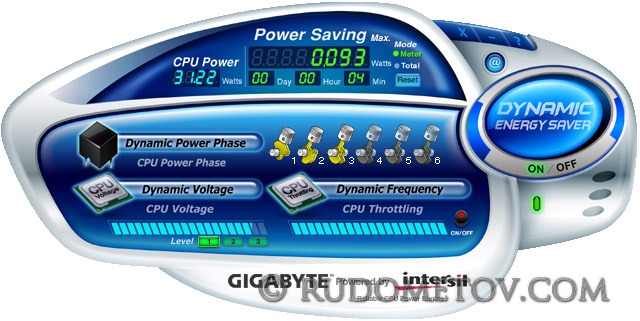

Рис. 5. Утилита Power Saving
Для рассматриваемой материнской платы реализованы фирменные программно-аппаратные средства, помогающие в настройке, управлении и оптимизации работы компьютерной системы. Ряд этих средств, а также тестирование и оценки производительности рассмотрены в следующей части данной статьи.
