Евгений Рудометов


 >>    Часть 1


Основные технические параметры Gigabyte GA-EP35-DS4

Внешний вид материнской платы Gigabyte GA-EP35-DS4 и ее внешних портов представлены на Рис 1. В таблице 1 приведены основные характеристики данной платы.

GA EP35 DS43 459x500 Плата с экономией энергии (часть 2)

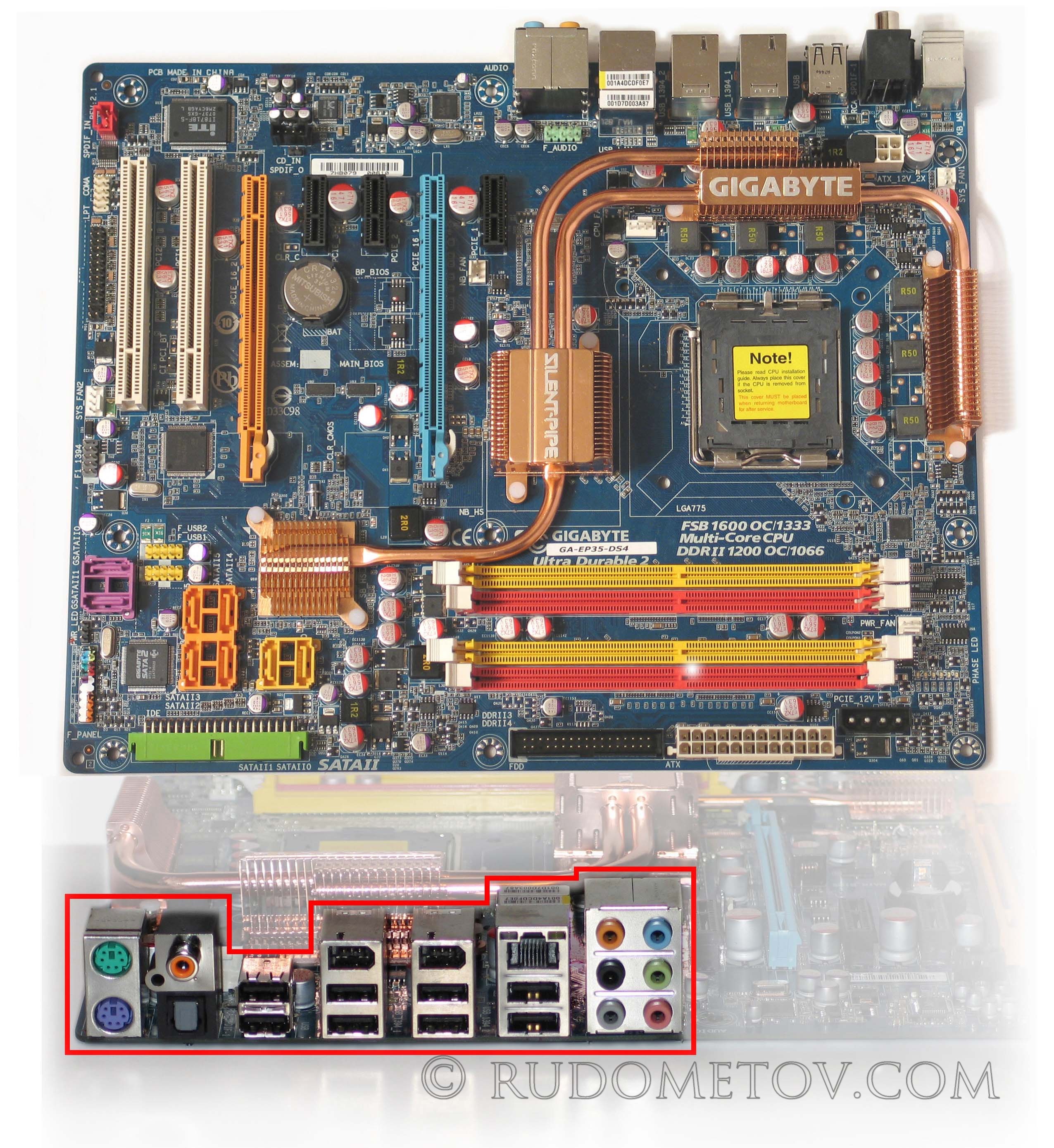

Рис 1. Материнская плата Gigabyte GA-EP35-DS4



Таблица 1.  Основные параметры материнской платы Gigabyte GA-EP35-DS4

Элементы и подсистемы Параметры
Процессор Intel Core 2 Extreme/Duo/Quad, Pentium Extreme/D/4, Celeron D c LGA775 с шиной 1333/1066/800 МГц
FSB 1600(OC)/1333/1066/800 МГц
Чипсет North Bridge: Intel : 82P35 (MCH),
South Bridge: Intel 82801IR (ICH9R)
Оперативная память Два канала, четыре DIMM DDR2 1200(OC)/1066/800/667 SDRAM, non-ECC,
Максимальный объем — до 8 Гбайт.
Видео 1-2 видеоадаптера в слотах конструктива PCI Express x16,
поддержка технологии ATI CrossFire
Аудио HD Audio Realtek ALC889A, до 8 каналов
Дисковые подсистемы South Bridge: 6 SATA2, SATA RAID 0/1/5/10Gigabyte: 1 IDE (2 устройства) с ATA-133/100/66/33, 2 SATA2, SATA RAID 0/1/JBODiTE IT8718: 1 floppy
USB 2.0 Двенадцать портов USB 2.0/1.1 (четыре – через кабель)
IEEE1394 Три порта IEEE1394a (один – через кабель)
LAN Gigabit (10/100/1000 Mbits/sec) LAN
Порты задней панели  Порты PS/2 клавиатуры и мыши,
Восемь портов USB 2.0/1.1,
Два порта IEEE 1394a,
Один порт RJ45,
Один Coaxial Digital Line Out,
Один Optical Digital Line Out,
Шесть разъемов аудио
Слоты  Два слота конструктива PCI Express x16,
Три слота PCI Express x1,
Два слота PCI
Форм-фактор ATX, размеры платы 305 мм х 244 мм


Особенности архитектуры материнской платы Gigabyte GA-EP35-DS4 приведены  в следующей части  данной статьи.



>>    Часть 3
