Решая проблему высокого энергопотребления современных компьютеров, компания Gigabyte, выпустила материнскую плату GA-EP35-DS4
Евгений Рудометов
>> Часть 3
Обеспечению высокой производительности материнской платы Gigabyte GA-EP35-DS4 способствует не только процессор, но и подсистема памяти. В ее составе могут быть использованы модули DDR2 1066/800/667 с объемом до 8 Гбайт, включенные в одноканальном или двухканальном режиме.
А еще Gigabyte GA-EP35-DS4 обладает высокопроизводительной видео подсистемой. Ее поддержка обеспечена наличием двух разъемов конструктива PCI Express х16 и соответствующими интерфейсами, хотя это и не предусмотрено архитектурой iP35.
Архитектурные решения материнской платы Gigabyte GA-EP35-DS4 в конфигурации с двумя видеоадаптерами позволяют реализовать технологию ATI CrossFire, котораяя предусматривает одновременную работу двух видеоадаптеров, обслуживающих вывод графической информации общей задачи.
Остается доавить, что первый видеослот материнской платы обеспечивает поддержку скоростного режима х16. Второй — не выше х4. Этот слот является разделяемым. Он делит общие линии со слотами PCI Express x1, что хорошо видно на схеме.

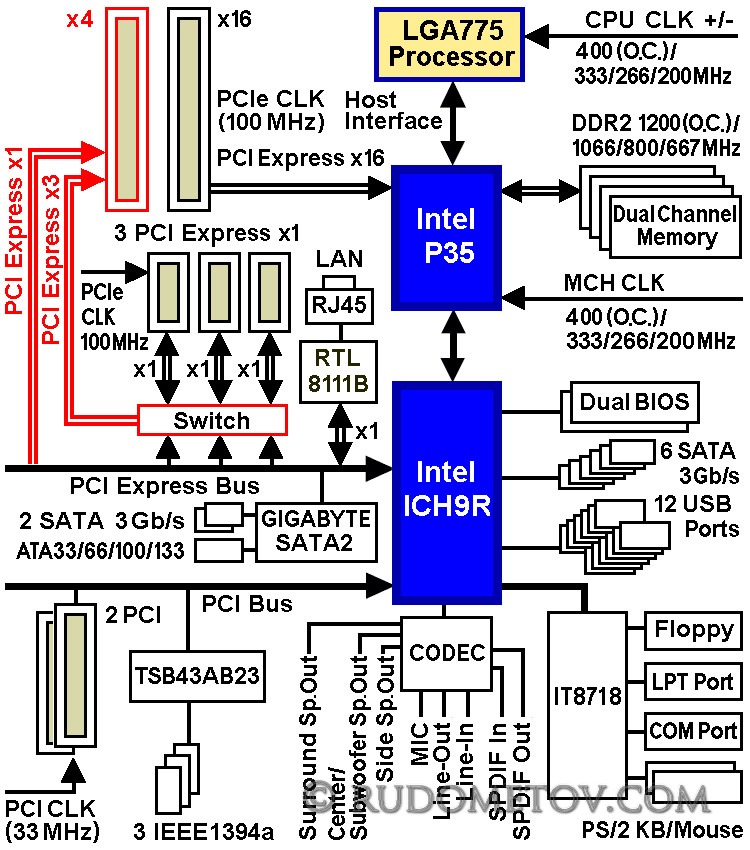

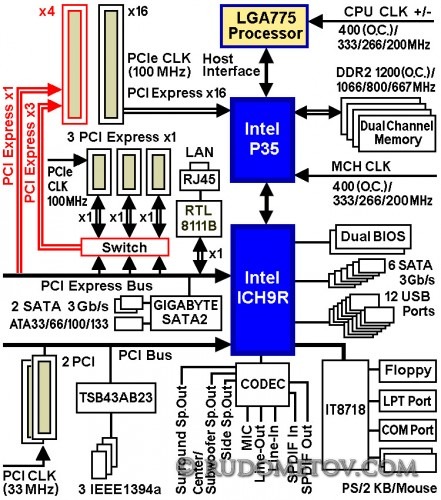

Рис. 3. Реализация второго видеослота материнской платы Gigabyte GA-EP35-DS4
В результате при использовании второго видеослота исключается возможность работы устройств PCI Express x1. Однако данное обстоятельство, как правило, не является критичным, поскольку в состав материнской платы интегрированы практически все наиболее востребованные аппаратные средства, и слоты PCI Express x1, как правило, остаются незадействованными.
За управление устройствами ввода-вывода отвечает вторая компонента чипсета, представленная микросхемой Intel 82801IR (ICH9R).
Из особенностей архитектуры следует отметить использование дополнительной микросхемы с копией кода BIOS (Dual BIOS), аудиоподсистему c реализацией Intel High Definition Audio (до 8 каналов, HDA-кодек Realtek ALC889A), сетевого контроллера Gigabit Ethernet (микросхема RTL 8111B), а также интерфейсов USB 2.0 и IEEE1394a (микросхема Texas Instruments TSB43AB23). Добавим, что на заднюю панель платы вынесено восемь портов USB 2.0, что, во-первых, является своеобразным рекордом, во-вторых, практически исключает необходимость использования дополнительных планок.
В архитектуре Gigabyte GA-EP35-DS4 реализованы два массива RAID-накопителей SATA. Один из них обеспечен микросхемой ICH9R с реализацией RAID 0/1/10/5, другой — Gigabyte SATA2 с реализацией RAID 0/1/JBOD. Возможно использование и двух традиционных накопителей с интерфейсом Parallel ATA, подключаемых через один разъем соответствующего стандарта.
Встроенные в архитектуру Gigabyte GA-EP35-DS4 средства мониторинга обеспечивают:
- определение температуры процессора, системы и блока питания,
- поддержку функции CPU Smart Fan,
- предупреждение о перегреве CPU,
- определение скорости вращения вентиляторов и сообщение о неисправностях,
- определение напряжения питания.
Из реализованных фирменных средств следует отметить Virtual Dual BIOS, Q-Flash, Xpress Recovery2, Xpress Install и Easy Tune 5 Pro.
Реализованные средства оверклокинга позволяют гибко управлять производительностью системы, например, установить частоту процессорной шины 1600 МГц, а памяти — 1200 МГц. Это позволяет расширить стандартные возможности чипсета iP35 за счет использования более высокопроизводительных процессоров и более скоростных модулей оперативной памяти.
Для увеличения стабильности работы компьютерных подсистем возможно изменение уровней напряжения питания основных подсистем.
Особенности энергопитания и оценки производительности материнской платы Gigabyte GA-EP35-DS4 приведены в следующей части данной статьи.
