На основе чипсета Intel 975X компания Gigabyte разработала и выпустила две платы верхнего диапазона функциональных возможностей
Евгений Рудометов
>> Часть 2
Особенности архитектуры
Материнские платы линейки GA-G1975X созданы в соответствии с референс-дизайном с учетом требований повышенного энергопитания современных электронных компонентов. Выполненные на чипсете i975X, они ориентированы на сектор мощных компьютеров с соответствующими процессорами, включая двуядерные модели.
Архитектура каждой из данных плат, как Gigabyte GA-G1975X-C, так и GA-G1975X, рассчитана на использование как одноканальных, так и двухканальных конфигураций подсистемы оперативной памяти с модулями DDR2 SDRAM. Без ограничений могут применяться модули DDR2 533. В режимах с частотой передачи данных процессорной шины 800 и 1066 МГц возможно использование модулей DDR2 667. При выборе частоты 1066 МГц в режиме разгона, устанавливаемого в BIOS Setup, модули памяти работают как DDR2 888. В двухканальном режиме это обеспечивает достижение максимальной полосы пропускания для оперативной памяти, а, следовательно, и всей системы.
Оценивая функциональные возможности материнских плат линейки GA-G1975X, необходимо отметить, что используемые в конструкции полупроводниковые элементы отличаются не только высокой производительностью, но и высоким энергопотреблением, а, следовательно, и теплообразованием. Кроме процессора и микросхем чипсета, значительным источником тепла являются элементы преобразователей напряжений (VRM). Они необходимы для питания процессора, модулей оперативной памяти, и видеоподсистемы.
Мощный общий тепловой поток требует использования адекватных средств поддержания необходимых термических режимов эксплуатации. И если в случае модели Gigabyte GA-G1975X-С для охлаждения электронных компонентов достаточно традиционных средств охлаждения, то для решения проблемы высокого теплообразования элементов Gigabyte GA-G1975X, рассчитанных на экстремальные режимы эксплуатации, конструкторы в дополнение к пассивным средствам предложили специальную конструкцию (Рис. 2, Рис. 3, Рис. 4).

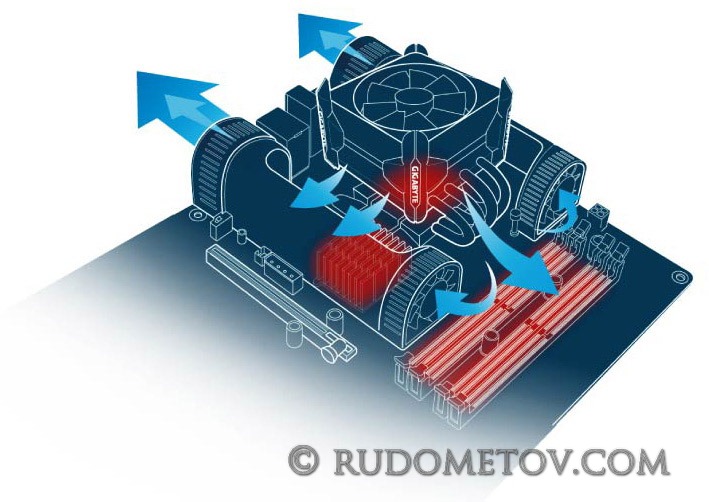

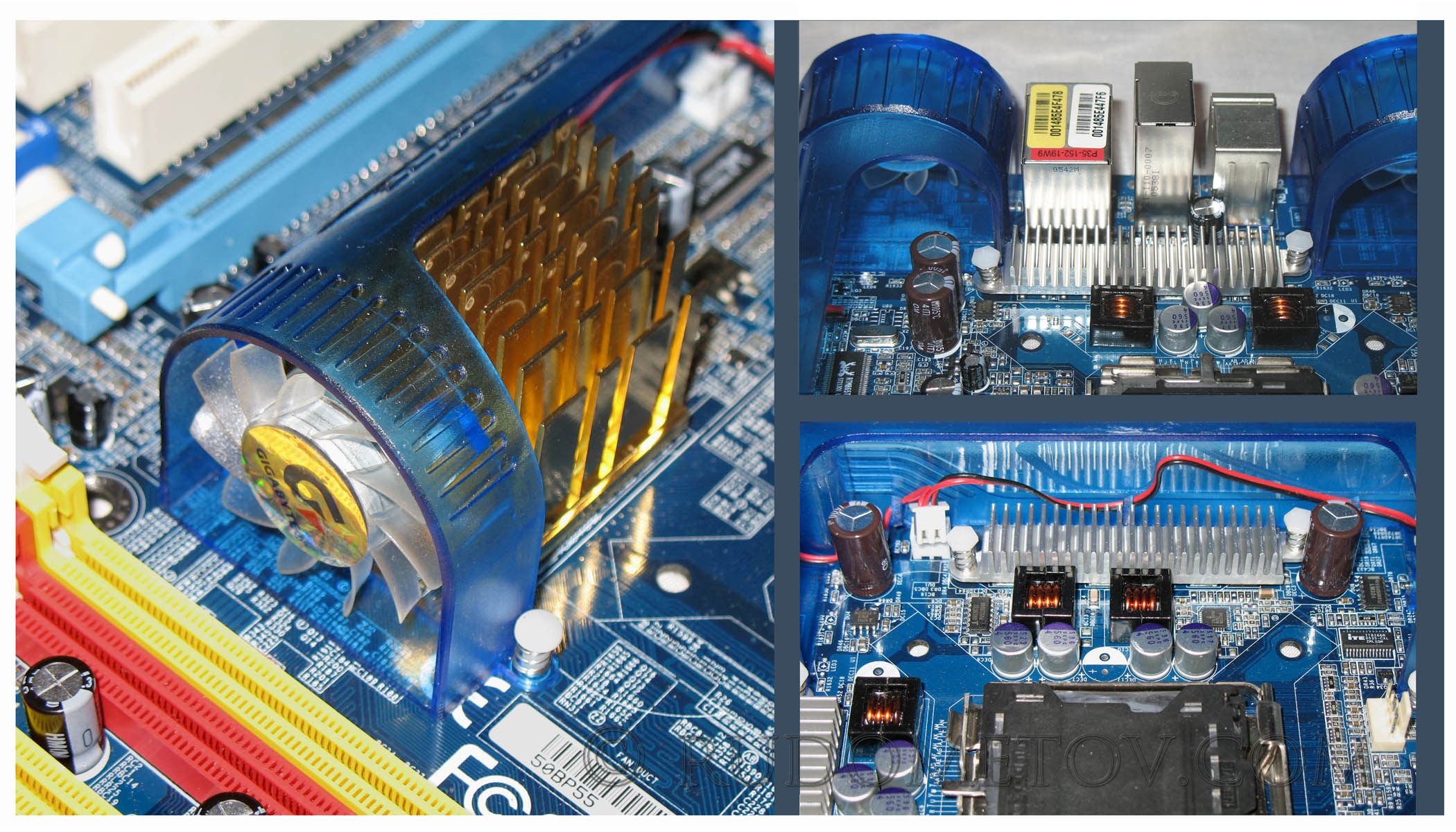

Рис. 3. Элементы средств охлаждения материнской платы Gigabyte GA-G1975X
Эта конструкция предусматривает наличие воздуховодов и специальных турбин: в торцах двух воздуховодов установлено четыре 40-миллиметровомых вентиляторов. Образуемые ими мощные потоки воздуха, обтекая элементы VRM, радиаторы процессора и чипсета, а также модулей памяти, уносят значительное количество тепловой энергии от нагретых компонентов. В одном из воздуховодов расположен северный мост чипсета с радиатором, во втором — часть преобразователя процессорного питания с радиатором на полевых транзисторах.
Данный способ охлаждения, основанный на использовании описанной конструкции, инженеры Gigabyte назвали технологией Turbojet. Основные потоки воздуха, порожденные Turbojet, представлены на Рис. 4.

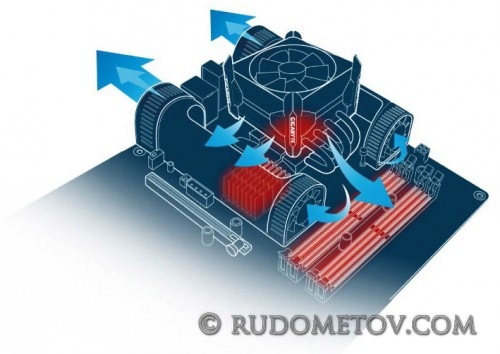

Рис. 4. Система охлаждения Turbojet и охлаждающие воздушные потоки
Необходимо отметить, что перечисленными элементами не исчерпываются особенности материнских плат линейки GA-G1975X. Архитектура представлена на Рис. 5, а дизайн и расположение основных элементов на платах — на Рис. 6.

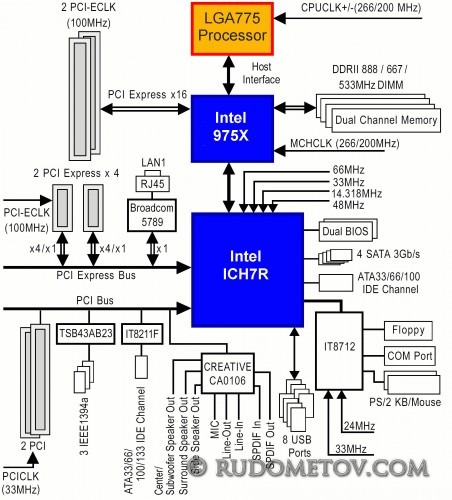

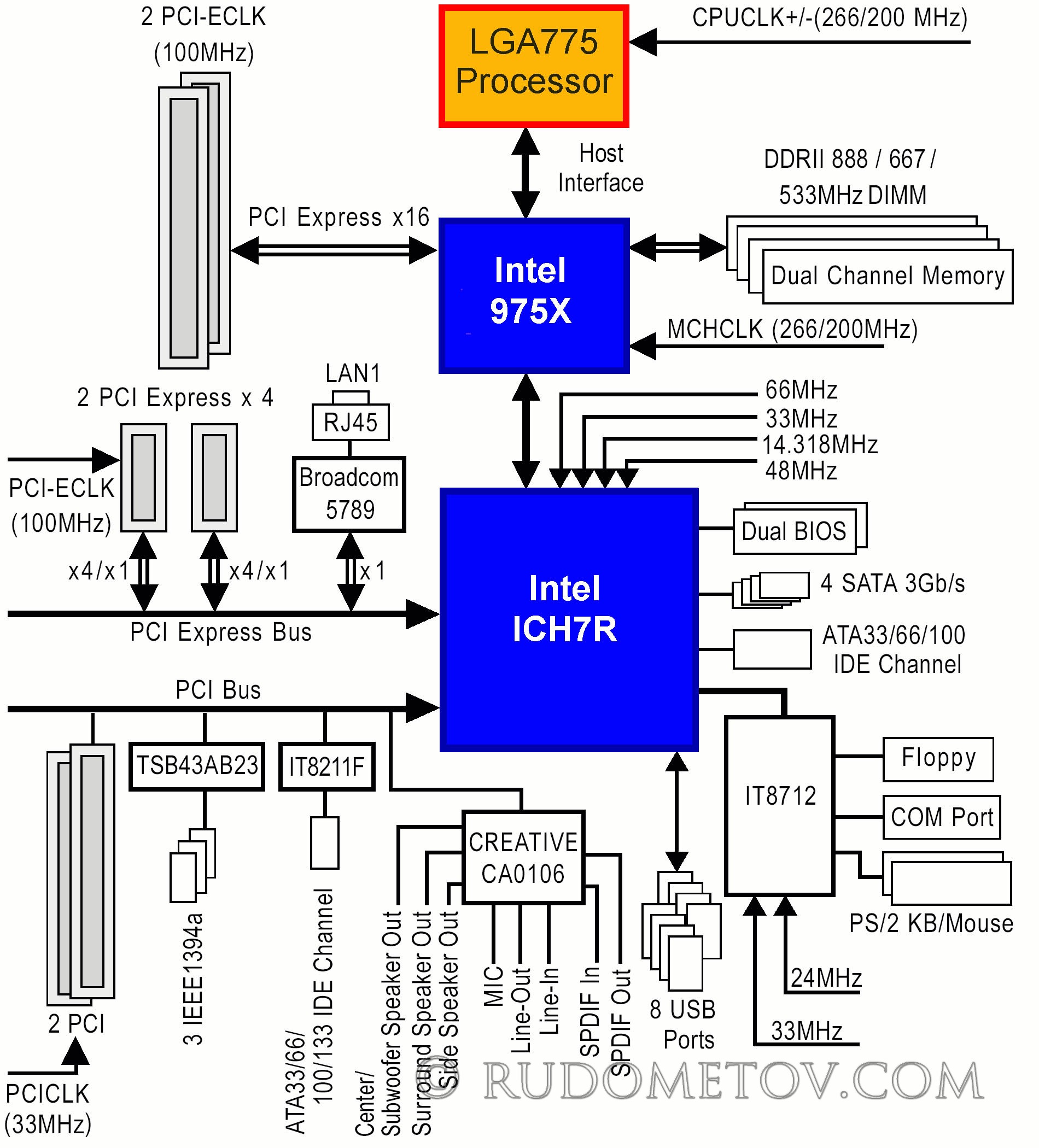

Рис. 5. Архитектура плат линейки GA-G1975X

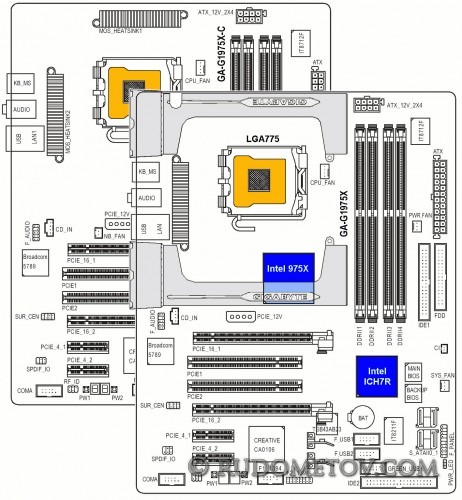

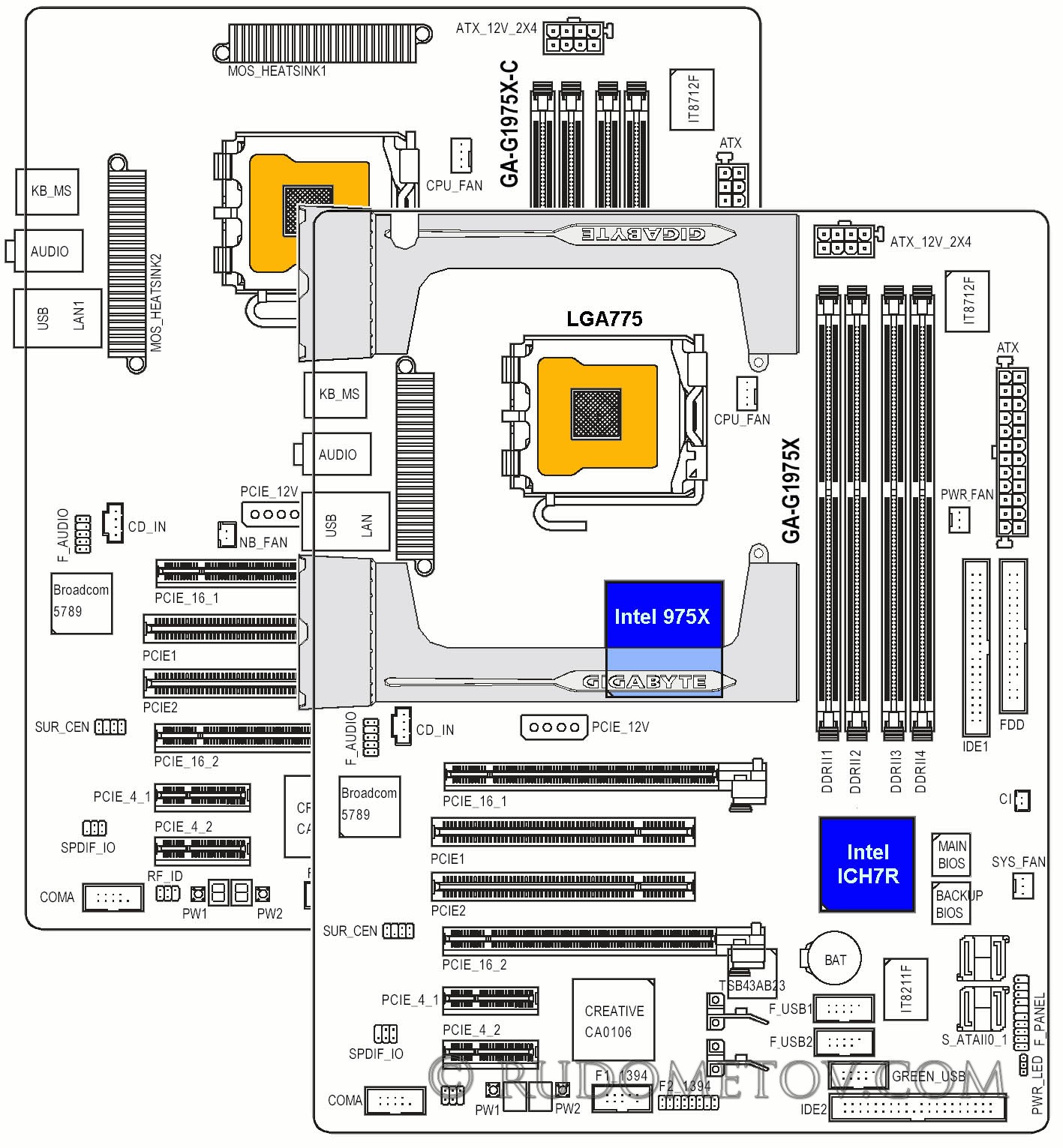

Рис. 6. Дизайн и расположение основных элементов плат линейки GA-G1975X
Особенностью указанных материнских плат является возможность одновременного использования двух видеоадаптеров, используемых в режиме SLI. Эти видеоадаптеры подключаются посредством двух слотов стандарта PCI Express x16, поддерживающих режимы PCI Express x8 (Рис. 7). А для расширения компьютерной системы используются два слота PCI и два PCI Express x4.

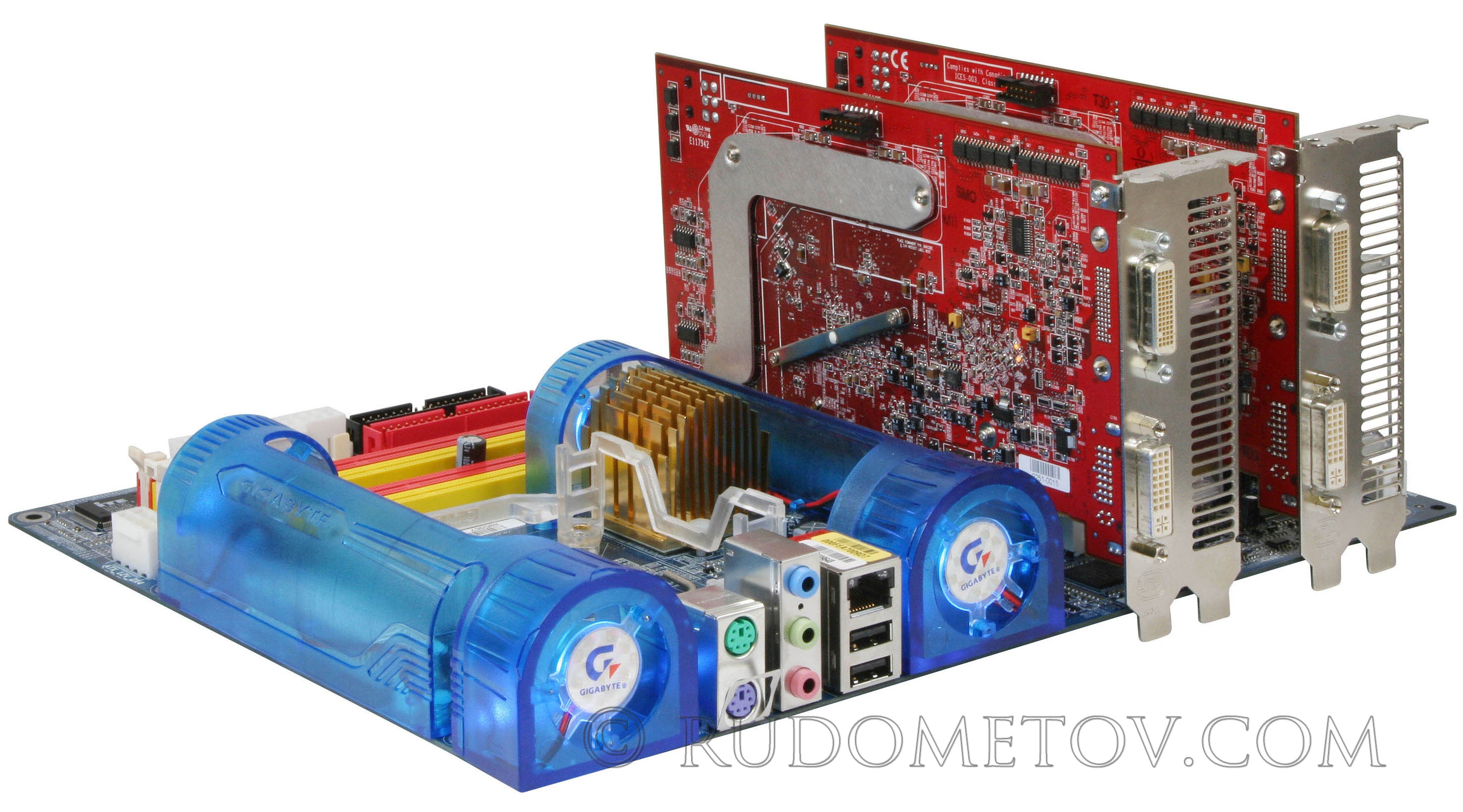

Рис. 6. Материнская плата Gigabyte GA-G1975X с двумя видеоадаптерами
В качестве аудиокодека в составе материнских плат линейки GA-G1975X использована микросхема Creative CA0106-DAT. Реализовано восемь аудиоканалов (7.1), обеспечивающих сравнительно высокое качество: в полосе 40 Гц – 15 кГц неравномерность АЧХ составляет менее 0,15 дБ, динамический диапазон — около 85 дБ, гармонические искажения — менее 0,01%.
Традиционный сетевой контроллер Gigabit Ethernet реализован на микросхеме Broadcom 5789, подключенной через шину PCI Express х1.
Данные платы благодаря поддержке компоненты чипсета ICH7R имеют в своем составе четыре порта Serial ATA 300 и один порт Parallel ATA-100. Микросхема ICH7R предоставляет возможность на основе накопителей Serial ATA реализовать функции RAID 0, RAID 1, RAID 0+1, RAID 5. Дополнительная микросхема ITE IT8211F обеспечивает работу Parallel ATA IDE с поддержкой протоколов UltraDMA 133/100/66.
Хотя указанные материнские платы и обеспечивают высокие уровни производительности всех входящих в их состав систем, конструкторы предусмотрели дополнительные средства. К их числу относятся режимы технологии разгона (overclocking), предусматривающей повышение производительности компьютеров за счет увеличения тактовых частот основных подсистем.
Кроме overclocking материнская плата поддерживает целый ряд фирменных разработок Gigabyte. Среди них Dual BIOS — технология резервного хранения программного кода BIOS во второй микросхеме, что обеспечивает повышенную надежность при выполнении операции модификации кода, а также в случае вирусных атак.
Кроме того, данными материнскими платами поддерживается CIA (CPU Intelligent Accelerator) 2 — динамическое изменение частоты процессорной шины, а, следовательно, и процессора в зависимости от его текущей загрузки, определяемой характером выполняемых задач. Поддерживается технология MIB (Memory Intelligent Booster) 2, которая позволяет повысить производительность (декларируется — до 10%) подсистемы оперативной памяти за счет сокращения задержек без снижения стабильности. Поддерживается и развитая система разгона (overclocking). Этому помогает фирменная утилита EasyTune 5, работающая под Windows. Она обеспечивает разгон и мониторинг системных параметров в реальном времени.
Что касается производительности систем, созданных на основе материнских плат линейки GA-G1975X, то она была оценена в процессе тестирования, результаты которого приведены в следующей части данной статьи.
