На основе чипсета Intel 975X компания Gigabyte разработала и выпустила две платы верхнего диапазона функциональных возможностей
Евгений Рудометов
Материнские платы относятся к сложным, высокотехнологичным изделиям, чья архитектура основана на использовании большого числа элементов, нередко работающих в предельных электрических, тепловых и частотных режимах. Разработка таких изделий является сложным и дорогостоящим процессом. Однако экономические законы современного рынка требуют от производителей широкого диапазона моделей.
Одним из методов снижения расходов является использование общего дизайна печатной платы для всего модельного ряда. Требуемое же разнообразие функциональных возможностей достигается за счет применения разных наборов электронных компонентов, а также внесения соответствующих конструктивных изменений.
В качестве примера использования общего дизайна в материнских платах можно привести модели линейки GA-G1975X компании Gigabyte. Платы данной линейки, относящиеся к высокопроизводительным, многофункциональным изделиям высшей ценовой группы (High End), выпущены производителем на основе топового чипсета Intel 975X.
Чипсет Intel 975X

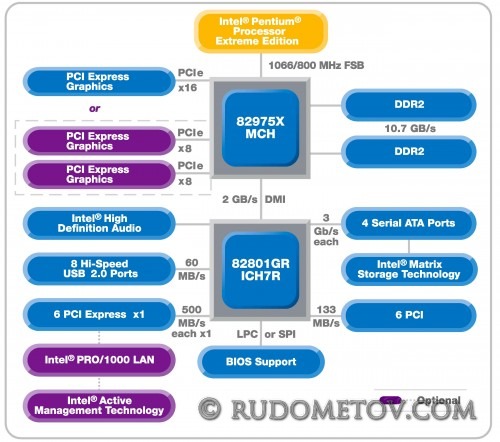

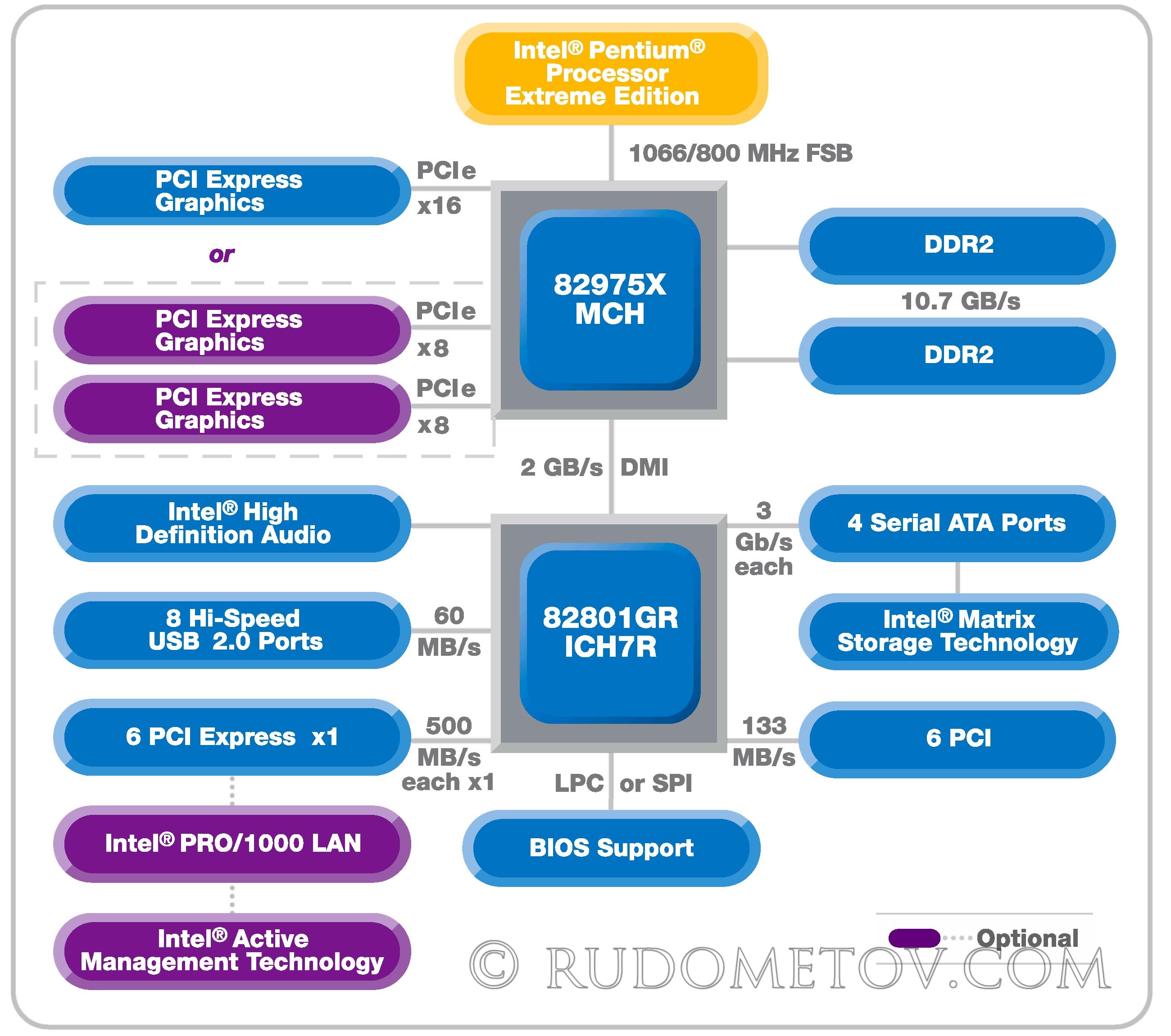

Рис. 1. Типовая структура компьютера, созданного на основе чипсета Intel 975X
Чипсет Intel 975X (i975X) относится к изделиям верхнего диапазона функциональных возможностей, производительности и цен. Пришел на смену i955X, который в свою очередь заменил i925XE и i925X. Ориентирован на создание настольных персональных компьютеров высокой производительности и надежности. Рассчитан на системы с процессорами LGA 775 и с шиной FSB типа QPB (Quad-Pumped Bus).
Объявлена поддержка тактовых частот процессорной шины 266 или 200 МГц, что обеспечивает скоростную передачу данных и адреса соответственно с частотами 1066/800 МГц и 533/400 МГц. Использование чипсетом тактовых частот 133/100 МГц формально не предусмотрено.
Процессорной шиной поддерживается 36-битная адресация, что обеспечивает для данного чипсета, как и в случае i955X, до 8 Гбайт оперативной памяти.
Традиционно для современных наборов микросхем системной логики чипсет i975X состоит из двух компонентов, называемых Memory Controller Hub (MCH) и I/O Controller Hub (ICH).
Базовый комплект чипсета i975X состоит из микросхем Intel 82975X Memory Controller Hub (MCH) и Intel 82801GB (ICH7). В качестве второй микросхемы может использоваться улучшенный вариант ICH7, представленный микросхемой Intel 82801GR (ICH7R).
Микросхемы MCH и ICH соединены специальной локальной шиной Direct Media Interface (DMI) со скоростью передачи данных до 2 Гбайт/с в каждом направлении. Обеспечивается полный дуплекс.
Компонента MCH содержит в своем составе контроллеры, предоставляющие интерфейсы с высокой пропускной способностью. Эти контроллеры управляют системной шиной с передачей данных с частотой 800/1066 МГц и двухканальной оперативной памятью. В дополнение к этому, они организуют работу графического интерфейса PCI Express x16 (до 8 Гбайт/с) для внешнего видеоадаптера или двух PCI Express x8 (до 2 х 4 Гбайт/с) — для двух внешних видеоадаптеров, что не было предусмотрено предшественником i955X. Кроме того, встроенные в MCH контроллеры содержат средства связи с микросхемой ввода/вывода ICH.
Интегрированный в микросхему Intel 82975X контроллер памяти предусматривает поддержку двух- или одноканального режимов работы памяти DDR2 SDRAM. Следует отметить, что для чипсета i975X, как и в случае i955X, предусмотрена поддержка только DDR2 SDRAM (533/667). Поддержка DDR SDRAM, как это было у чипсетов линейки i915, не предусмотрена.
Максимальный объем оперативной памяти — до 8 Гбайт, устанавливаемых в четыре слота DIMM. Предусмотрена поддержка технологии автоматических контроля и коррекции сбоев памяти — Error Checking and Correction (ECC). При этом возможно использование как модулей ECC х8 DIMM, так и non-ECC x8, и non-ECC x16. Для подсистемы памяти реализована фирменная технология ускорения работы, получившая наименование Intel Memory Pipeline Technology. Она обеспечивает небольшое повышение производительности подсистемы памяти. Микросхемой MCH поддерживаются разные частотные режимы работы для шин процессора и памяти. Двухканальная память DDR2 SDRAM с частотой 533 МГц имеет максимальную пропускную способность до 8,5 Гбайт/с, а с частотой 667 МГц — до 10,7 Гбайт/с. Возможны модули x8 и x16 с микросхемами 256 Мбит, 512 Мбит и 1 Гбит.
Управление периферийными устройствами компьютера осуществляет вторая компонента чипсета. При этом необходимо отметить, что в чипсете i975X использована микросхема ICH седьмой версии. В соответствии с этим фактом она получила наименование ICH7 и представлена микросхемой Intel 82801GB.
Встроенные средства микросхемы управления периферийными устройствами базового набора поддерживают: один канал IDE с поддержкой ATA 33/66/100 (до двух устройств IDE), четыре порта Serial ATA 300 (SATA II — до 300 Мбайт/с), восемь портов USB 2.0, до четырех PCI Express x1, до шести PCI (PCI Rev 2.3, 32 бит/33 МГц), LPC (Low Pin Count), контроллер Intel High Definition Audio с поддержкой трех кодеков, AC ’97 2.3 (до 8 каналов), интегрированный контроллер LAN (10/100/1000 Mb/s Ethernet), SMBus, APIC, ACPI Rev.2.0, а также другие средства и функции.
Кроме Intel 82801GB, как было указано выше, возможно использование расширенной версии хаба ICH7 — ICH7R, представленного микросхемой Intel 82801GR. Компонента ICH7R обеспечивает до шести PCI-E и поддержку функций RAID: функции Intel Matrix Storage (RAID 0, 1, 0+1, 5).
Материнские платы и состав комплектов
Линейка материнских плат Gigabyte, созданных на основе чипсета i975X, состоит из двух моделей:
- Gigabyte GA-G1975X-C,
- Gigabyte GA-G1975X.
Первая из них ориентирована на рынок высокопроизводительных систем. Вторая же предназначена в основном для компьютерных энтузиастов, старающихся достичь предельных значений производительности за счет использования экстремальных частотных и электрических режимов эксплуатации компонентов.
Обе материнских платы имеют одинаковый набор электронных компонентов, но несколько отличаются конструктивными решениями систем охлаждения
В состав каждого из комплектов входит большое количество компонентов, что характерно для топовых моделий верхнего ценового диапазона. Комплектные компоненты призваны обеспечить реализацию потенциальных возможностей изделий.
В коплекты Gigabyte GA-G1975X-C и GA-G1975X входят:
- упаковочная коробка,
- материнская плата,
- интерфейсные кабели,
- мост SLI Bridge для использования двух видеоадаптеров,
- планки с дополнительными разъемами,
- два CD-ROM,
- документация и др.
Основные параметры указанных материнских плат приведены в следующей части данной статьи.
