Используя интеловский чипсет P45, компания Gigabyte разработала и выпустила материнскую плату с функцией энергосбережения и пассивной системой охлаждения основных компонентов
Евгений Рудометов
В рамках линейки своих топовых моделей компания Gigabyte предложила рынку материнскую плату Gigabyte GA-EP45-EXTREME, впервые продемонстрированную на Computex 2008 в Тайбэе (Тайвань) и созданную на основе чипсета Intel P45.
Чипсет Intel P45
Чипсет Intel P45 Express Chipset (iP45) ориентирован на процессоры Intel, подключаемые через разъем LGA 775 и работающие с шиной FSB типа QPB (Quad-Pumped Bus). В число этих процессоров входят Intel Core 2 Duo и Intel Core 2 Quard.
Базовый комплект iP45 состоит из двух компонентов: 82P45 Memory Controller Hub (MCH), 82801JIB I/O Controller Hub 10 (ICH10).
Компонента MCH содержит контроллеры, управляющие системной шиной, двухканальной оперативной памятью, графической подсистемой и средствами связи с микросхемой ввода/вывода ICH.
Контроллер процессорной шины поддерживает шину с тактовой частотой 200/266/333 МГц, что обеспечивает передачу данных на частотах 800/1066/1333 МГц.
Внешние видеосредства подключаются посредством интерфейса PCI Express 2.0 x16. Имеется возможность разделить линии интерфейса на две части с половинной скоростью, что с учетом вдвое увеличенной скорости второго поколения стандарта PCI-E равносильно двум интерфейсам PCI Express 1.1 x16.
Контроллер памяти чипсета iP45 предусматривают поддержку двух- и одноканального режимов работы памяти. С контроллером памяти возможны конфигурации с модулями памяти DDR2 SDRAM (без ECC) с частотой 667/800 МГц или DDR3 SDRAM (без ECC) с частотой 800/1066 МГц. Максимальный объем оперативной памяти составляет 16/8 Гбайт (DDR2/DDR3), количество модулей — до 4.
Управление периферийными устройствами компьютера осуществляет микросхема ICH десятой версии — ICH10.
Встроенные средства микросхемы управления периферийными устройствами базовых наборов поддерживают: до шести действующих портов Serial ATA II (300 Мбайт/с), до двенадцати портов USB 2.0, до шести PCI Express x1, до четырех PCI (PCI Rev 2.3, 33 МГц), LPC (Low Pin Count), Intel High Definition Audio, а также другие средства, функции и технологии. Устройства IDE не поддерживаются, однако это можно осуществить с помощью соответствующих внешних средств.
В качестве альтернативы ICH10 может использоваться микросхема ICH10 RAID — ICH10R.
Основные технические параметры
Gigabyte GA-EP45-EXTREME
Для ознакомления и тестирования был предоставлен инженерный комплект материнской платы. Комплект был упакован в белую коробку без каких-либо обозначений.

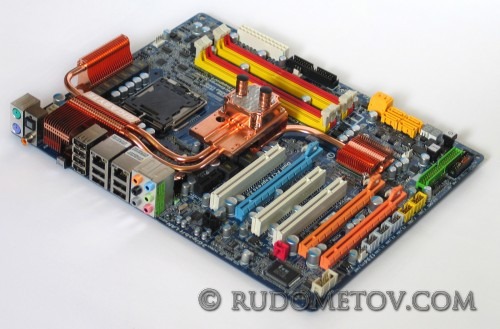

Материнская плата Gigabyte GA-EP45-EXTREME представлена на рис. 1

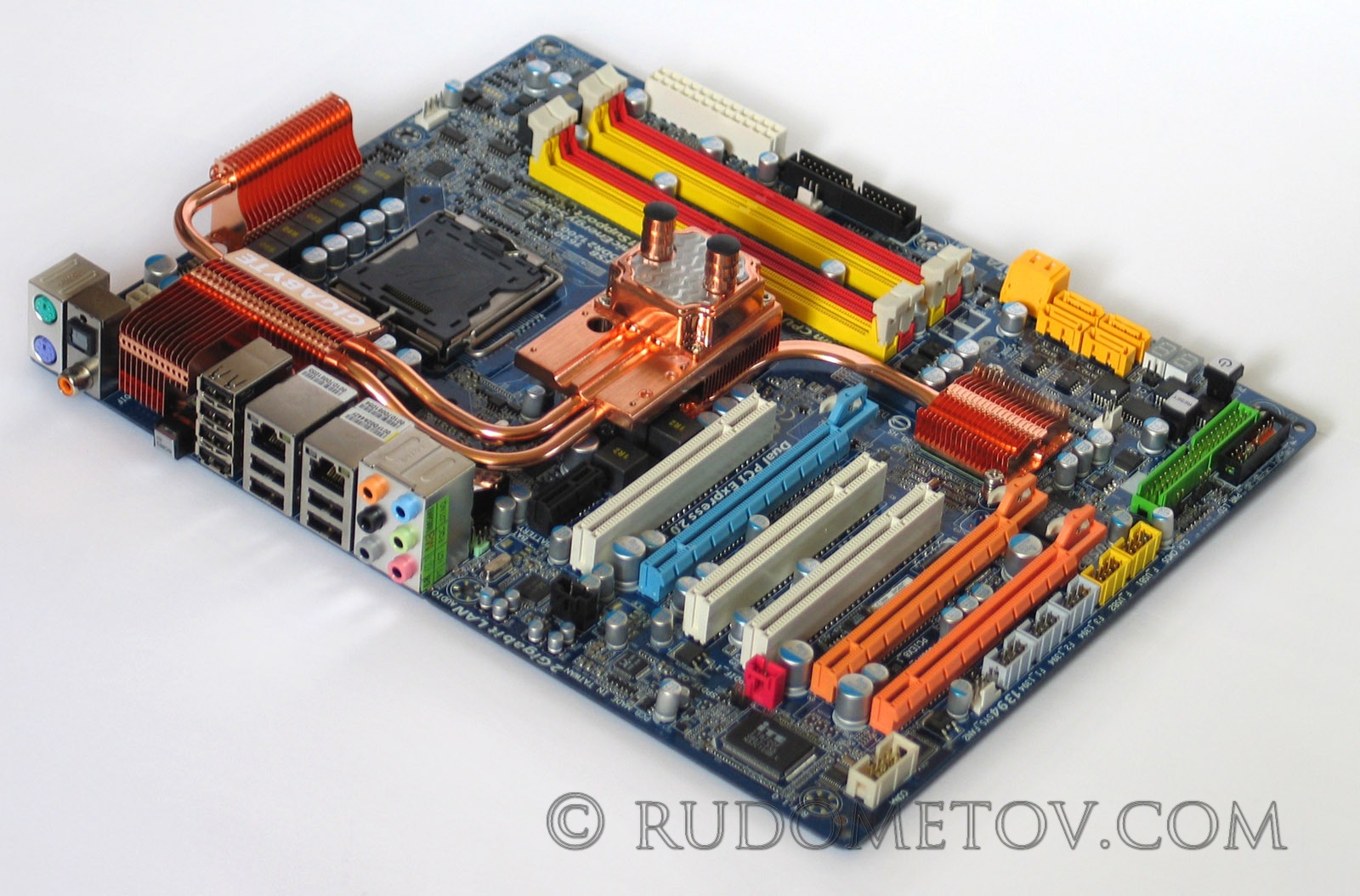

Рис. 1. Материнская плата Gigabyte GA-EP45-EXTREME
Внешний, традиционный вид материнской платы Gigabyte GA-EP45-EXTREME и ее внешних портов, а также основные параметры приведены в следующей части данной статьи.
