Используя интеловский чипсет P45, компания Gigabyte разработала и выпустила материнскую плату с функцией энергосбережения и пассивной системой охлаждения основных компонентов
Евгений Рудометов
>> Часть 3
Видеоподсистема в материнской плате Gigabyte GA-EP45-EXTREME поддержана тремя слотами конструктива PCI Express x16.
Два слота поддерживают PCI Express 2.0, они могут работать в режиме x8 и поддерживают два видеоадаптера в режиме CrossFireX.
В полноскоростном режиме стандарта PCI Express x16 — только первый слот.
Третий слот конструктива PCI Express x16 функционирует за счет контроллера PCI Express x1, реализованного в ICH10R. Однако этот слот работает в режиме x4. Данный слот — разделяемый.

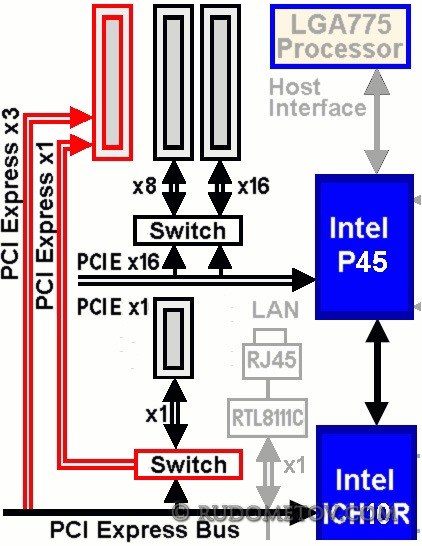

Реализация трех видеослотов, обеспечивающих подключение до трех видеоадаптеров, представлена на рис. 6.
Рис. 6. Реализация трех видеослотов
Разделяемость не допускает работу устройств PCI Express x1 при использовании третьего слота.
За управление устройствами ввода-вывода в Gigabyte GA-EP45-EXTREME отвечает микросхема ICH10R. Данная микросхема поддерживает функции RAID для накопителей SATA.
Из особенностей архитектуры следует отметить:
-
Dual BIOS (две микросхемы с копией кода BIOS материнской платы),
-
аудиоподсистему c реализацией Intel High Definition Audio (до 8 каналов, HDA-кодек Realtek ALC889A),
-
сетевые контроллеры Gigabit Ethernet (две микросхемы RTL 8111С),
-
большое количество портов USB 2.0,
-
три IEEE1394a (микросхема Texas Instruments TSB43AB23).
Энергоснабжение осуществляется через систему импульсных преобразователей процессора, подсистем видео и оперативной памяти. При этом в схемах питания используются твердотельные конденсаторы, качественные транзисторы, дроссели с ферритовыми сердечниками.
Средства мониторинга, встроенные в состав Gigabyte GA-EP45-EXTREME, осуществляют контроль напряжений, температуры, вращения вентиляторов.
Фирменные технологии повышают потребительские свойства материнской платы. Средства разгона (overclocking) позволяют увеличить производительность системы. Для увеличения стабильности работы подсистем возможно изменение уровней напряжения питания основных подсистем.
Оценивая функциональные возможности Gigabyte GA-EP45-EXTREME, необходимо отметить, что конструкторы реализовали расширенные возможности Power Saving, предназначенные для настройки технологии Dynamic Energy Saver (Dynamic Energy Saver Advanced). Технология DES обеспечивает экономное использование электроэнергии за счет динамического изменения числа используемых фаз питания. В результате удается снизить энергопотребление, и, следовательно, уменьшить уровень теплообразования.
Материнская плата поддерживает традиционные операционные системы Microsoft.
Что же касается численной оценки производительности, то она была проведена в процессе тестирования.
Особенности тестирования и полученные результаты приведены в следующей части данной статьи.
