Евгений Рудометов


 >>    Часть 2


Рассматривая особенности конструкции материнской платы Gigabyte GA-EP45-EXTREME, неободимо отметить, что в ее составе традиционно для старших моделей использованы твердотельные конденсаторы, характеризующиеся очень высокой надежностью и длительным ресурсом, даже в условиях повышенных температур.

Плата Gigabyte GA-EP45-EXTREME ориентирована на применение  2-ядерных и 4-ядерных процессоров, выпускаемых, как и чипсет iP45, ставший основой данной платы, компанией Intel.

Для охлажения микросхем чипсета iP45 и элементов VRM используются радиаторы, соединенные тепловыми трубками (конструкторы Gigabyte назвали такую конструкцию, состоящую из радиаторов и тепловых трубок, технологией Silent-Pipe).

Охлаждение микросхемы MCH, обладающей сравнительно высоким теплообразованием, предусматривает использование двух вариантов :

  • Использование водяного охлаждения, эта возможность заложена в конструкцию радиатора.
  • Применение дополнительного радиатора.

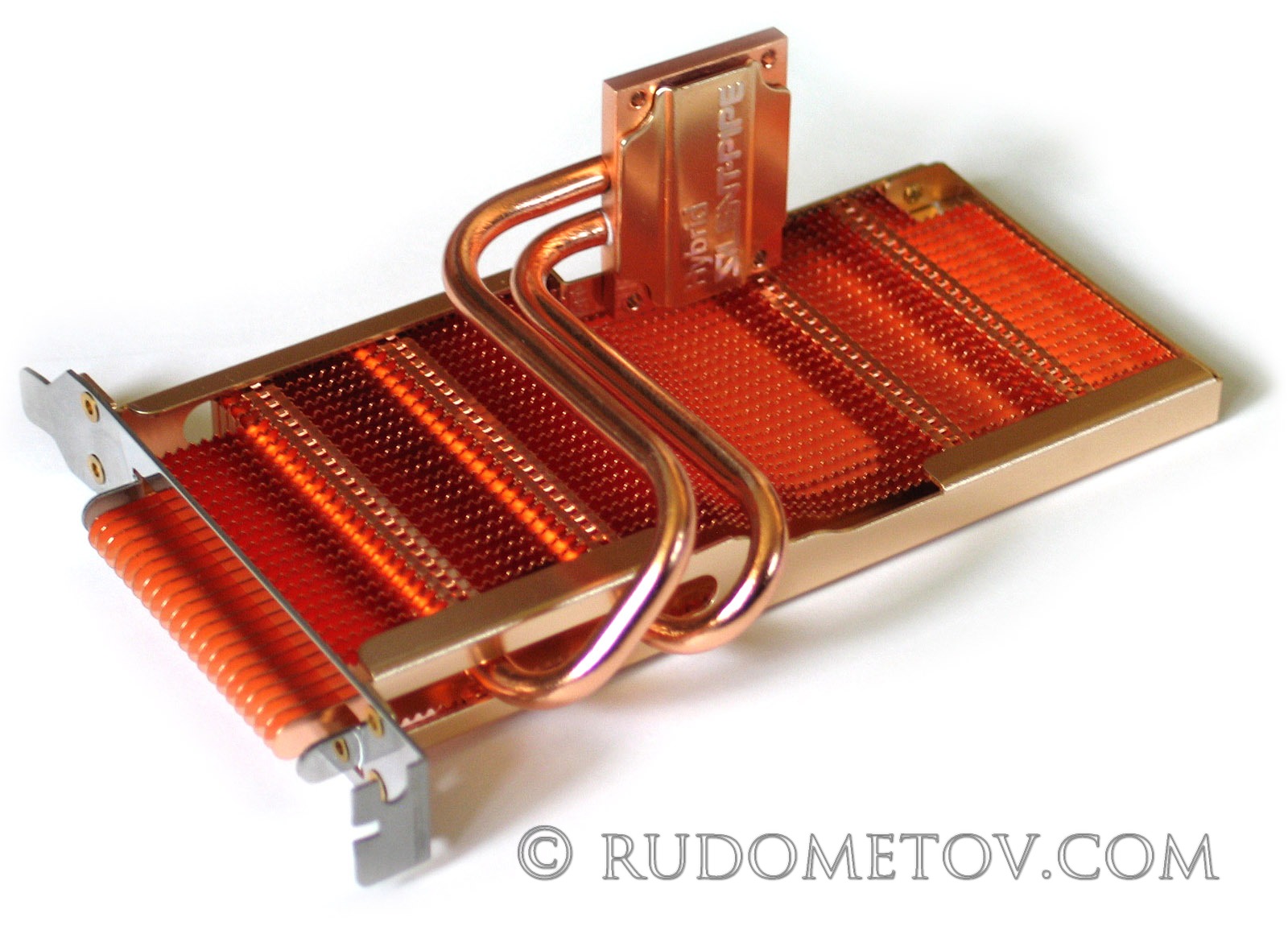

Дополнительный радиатор приведен на рис. 4.



MCH Coolers for GA-EP45-EXTREME

Рис. 4.  Дополнительный радиатор для MCH



Дополнительный радиатор крепится к радиатору MCH с помощью четырех миниатюрных винтов. Это фактически включает данный компонент, устанавливаемый на основной радиатор чипсета MCH, во всю систему охлаждения. Таким образом, дополнительный радиатор участвует в охлаждении обеих микросхем чипсета и элементов VRM.

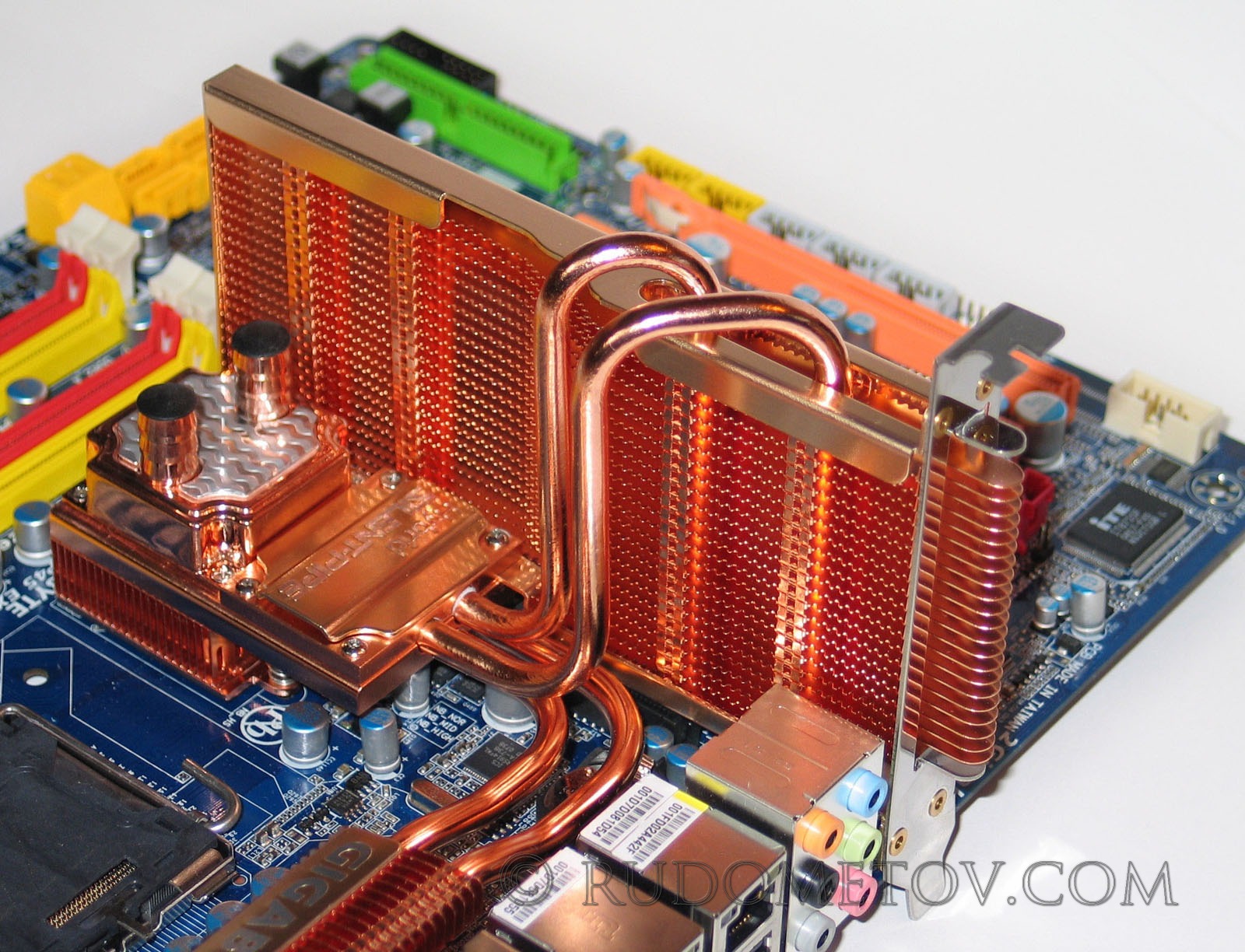

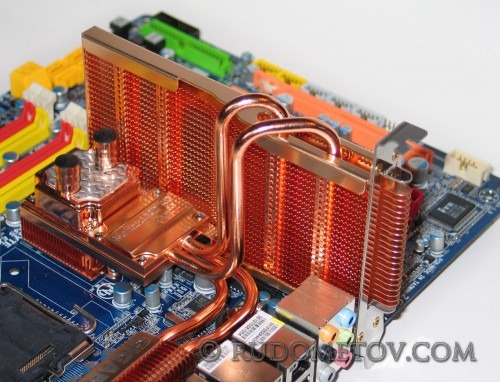

Система охлаждения с установленным на MCH дополнительным радиатором приведена на рис. 5.



GA-EP45-EXTREME Coolers

Рис. 5. Система охлаждения, не требующая водяного охлаждения



Отказ от вентиляторов обеспечивает высокую эффективность и полную бесшумность данной системы охлаждения даже в самых экстремальных режимах разгона (overclocking).

Обеспечению высокой производительности способствует и подсистема памяти. Режим работы модулей памяти DDR2 1200/1066/800/667  с  максимальным объемом до 8 Гбайт.

С целью повышения производительности видеоподсистемы в архитектуре Gigabyte GA-EP45-EXTREME присутствуют 3 слота конструктива PCI Express x16.

Подробности реализации видеоподсистемы и другие особенности архитектуры Gigabyte GA-EP45-EXTREME приведены в следующей части данной статьи.
