Для рынка настольных компьютеров, ориентированных на работу в Интернете, компания Gigabyte выпустила сверхкомпактную материнскую плату. Ее основой послужили процессор Intel Atom 230 и чипсет Intel 945GС Express
Евгений Рудометов
>> Часть 2
Основные параметры GA-GC230D
Внешний вид материнской платы Gigabyte GA-GC230D и ее внешних разъемов представлен на Рис. 2 и Рис. 3.
В Таблице 2 приведены основные характеристики этой платы.

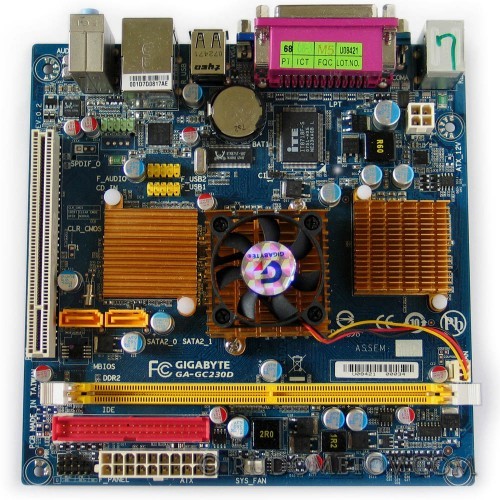

Рис. 2. Материнская плата Gigabyte GA-GC230D

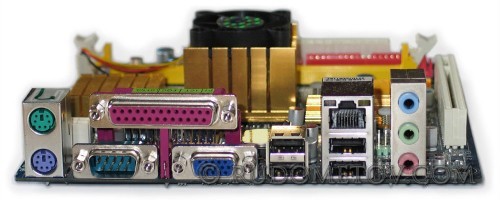

Рис. 3. Внешние разъемы материнской плата Gigabyte GA-GC230D
Таблица 2. Основные параметры материнской платы Gigabyte GA-GC230D
| Элементы и подсистемы | Параметры |
| Процессор | Intel Atom 230 (1,6 ГГц, 512 Кбайт L2) |
| FSB | 533 МГц |
| Чипсет | Intel 945GC (GMCH + ICH7) |
| Оперативная память | Один канал, один DIMM DDR2 533/400 МГц, non-ECC, Максимальный объем — до 2 Гбайт |
| Видео | Встроенные видеосредства |
| Аудио | HD Audio Realtek ALC662, 2/4/5.1 каналов |
| Дисковые подсистемы | South Bridge: 1 IDE (два устройства); 2 SATA 3 Gb/s |
| USB 2.0 | Восемь USB 2.0/1.1 (четыре – через кабель) |
| LAN | Realtek 8101E (10/100 Mbit) |
| Порты задней панели | Порты PS/2 клавиатуры и мыши, Один порт LPT, Один порт COM, Один порт D-Sub, Четыре порта USB, Один порт RJ-45, Три разъема аудио |
| Слоты | Один слот PCI |
| Форм-фактор | Mini-ITX, размеры платы 170 мм х 170 мм |
Конструктивные и архитектурные особенности материнской платы GA-GC230D, созданной и выпущенной команией Gigabyte, приведены в следующей части данной статьи.
