Для рынка настольных компьютеров, ориентированных на работу в Интернете, компания Gigabyte выпустила сверхкомпактную материнскую плату. Ее основой послужили процессор Intel Atom 230 и чипсет Intel 945GС Express
Евгений Рудометов
>> Часть 1
Чипсет
Для поддержки энергоэкономичного процессора Intel Atom 230 компания Intel предложила использовать специализированный набор системной логики (чипсет) Intel 945GС Express (i945GС).
Этот чипсет был создан на основе популярного набора Intel 945G. Целями разработки стала адаптация к требованиям процессоров семейства Atom и существенное снижение энергопотребления и теплообразования.
Как и его прототип, чипсет i945GС имеет встроенное графическое ядро Intel GMA950 c поддержкой аппаратного ускорения видео стандартов высокого разрешения.
Состоит чипсет i945GС традиционно из двух микросхем:
-
Graphics Memory Controller Hub,
-
I/O Controller Hub.
Компонента Graphics Memory Controller Hub (GMCH), представленная микросхемой 82945GС (QG82945GC, FCBGA1202), управляет основными традиционными подсистемами через соответствующие интерфейсы:
-
процессора (FSB),
-
оперативной памяти (System Memory Interface),
-
графических средств (Graphics Interface),
-
второй компоненты чипсета через (Direct Media Interface).
Микросхема GMCH поддерживает тактовые частоты 166 и 200 МГц процессорной шины Front Side Bus (FSB), что обеспечивает скорость передачи данных по этой шине с частотами 533 и 800 МГц (QPB).
Микросхема GMCH имеет двухканальный встроенный контроллер памяти DDR2 SDRAM 400/533/667 МГц (non-ECC). Максимальный объем — 2 Гбайт.
Интегрированные в GMCH графические средства основаны на архитектуре GMA 950 и работают на внутренней частоте 400 МГц. Имеет встроенные средства аппаратного ускорения видео стандартов HD, включая форматы 720p и 1080i.
Вторая компонента — I/O Controller Hub седьмой версии — ICH7. Поддерживает традиционные интерфейсы и предусматривает подключение большого числа устройств, максимальное число которых может достигать:
-
4 SATA HDD (до 300 Мбайт/с),
-
1 PATA (IDE),
-
8 USB 2.0 (Hi-Speed, до 480 Мбит/с),
-
4 PCI Express х1 или 1 PCI Express х4,
-
6 PCI (32/33) и т. п.
Кроме того, микросхема ICH7 поддерживает еще и LAN 10/100 Мбит/с, LPC, Intel High Definition Audio и т. п.
Максимальное значение тепловой TDP (Thermal Design Power — максимальная мощность теплообразования микросхемы) соответствует уровню 29,5 Вт, из которых 22,2 Вт — TDP GMCH и 3,3 Вт — TDP ICH7.

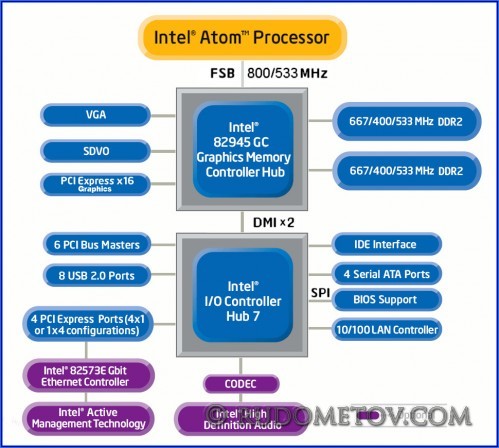

Структура компьютера с чипсетом i945GС представлена на Рис. 1.
Рис. 1. Структура компьютера с чипсетом i945GC
На основе данных элементов компания Gigabyte выпустила материнскую плату GA-GC230D.
Основные параметры Gigabyte GA-GC230D приведены в следующей части данной статьи.
