Для рынка компактных, недорогих компьютеров компания Gigabyte на основе энергоэкономичных элементов выпустила материнскую плату с двухъядерным процессором Intel Atom 330
Евгений Рудометов
>> Часть 1
Материнская плата Gigabyte GA-GC330UD создана с применением технологии Ultra Durable 3. В таких платах используются качественные твердотельные конденсаторы, линии энергопитания и заземления удвоенной толщины, дроссели с ферритовыми сердечниками, силовые транзисторы с низким сопротивлением канала.
Из важных особенностей конструкции платы Gigabyte GA-GC330UD необходимо отметить интегрированный двухъядерный процессор Intel Atom 330 с TDP 8 Вт. Такое решение позволило минимизировать размеры и стоимость платы.
Благодаря низкому энергопотреблению, а, следовательно, и низкому теплообразованию процессора Intel Atom 330 для его охлаждения применяется пассивный кулер, представляющий собой небольшой радиатор. Это позволило уменьшить габариты, обеспечить бесшумность, снизить себестоимость.
Для охлаждения микросхемы GMCH чипсета с TDP 22,2 Вт использован небольшой радиатор, снабженный миниатюрным вентилятором. Для охлаждения ICH7 (TDP 3,3 Вт) используется небольшой радиатор без вентилятора.
В Gigabyte GA-GC330UD используется один модуль DDR2 667/533 МГц объемом до 2 Гбайт.
Видеоподсистема представлена встроенными в чипсет видеосредствами Intel GMA 950. Поддерживается аппаратное декодирование видео для плавного и качественного воспроизведения.
Микросхемой чипсета ICH7 поддерживается два порта интерфейса Serial ATA 3 Гбит/с один порт Parallel ATA (ATA 100/66/33), что позволяет подключить два накопителя SATA и два устройства IDE.

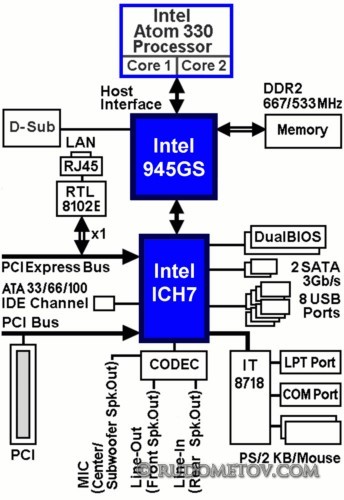

Архитектура материнской платы Gigabyte GA-GC330UD представлена на Рис. 2.
Рис. 2. Архитектура Gigabyte GA-GC330UD
Другими особенностями являются: Intel High Definition Audio (до 6 каналов, HDA-кодек Realtek ALC662, сетевой контроллер (10/100 Mbit), а также до 8 портов USB 2.0.
Энергоснабжение элементов материнской платы Gigabyte GA-GC330UD осуществляется через систему импульсных преобразователей.
Встроенные в архитектуру Gigabyte GA-GC330UD средства мониторинга предоставляют возможность контроля основных параметров.
Из реализованных фирменных средств следует отметить традиционные для материнских плат Gigabyte средства:
-
Virtual Dual BIOS,
-
@BIOS, Q-Flash,
-
Xpress Recovery2,
-
Xpress Install,
-
Easy Tune и др.
В качестве операционной системы могут быть использованы Microsoft Windows XP/Vista.
Результаты оценки производительности материнской платы GA-GC330UD, созданной и выпущенной компанией Gigabyte, приведены в следующей части данной статьи.
