Евгений Рудометов


 >>    Часть 2


Основные параметры GA-GC330UD

Внешний вид материнской платы Gigabyte GA-GC330UD и ее внешних портов представлен на Рис. 3 и Рис. 4.

В Таблице 1 приведены основные  характеристики этой платы.



GA-GC330UD 03

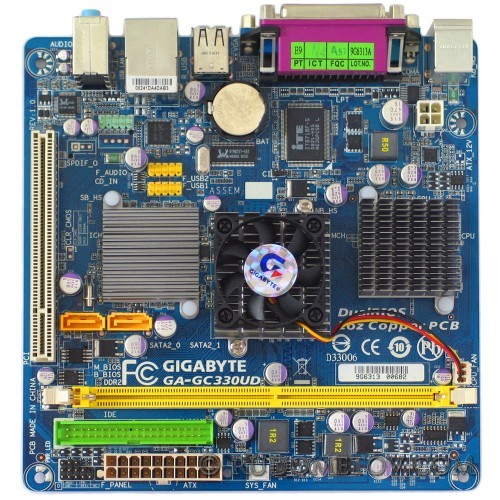

Рис. 3.  Материнская плата GA-GC330UD



GA-GC330UD 04

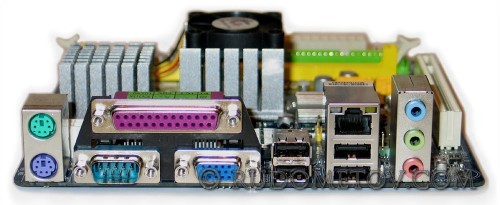

Рис. 4.  Внешние порты материнской платы GA-GC330UD



Таблица 2.  Основные параметры материнской платы Gigabyte GA-GC330UD

Элементы и подсистемы Параметры
Процессор Intel Atom 330 (1,6 ГГц, 2 x 512 Кбайт L2)
Шина FSB 533 МГц
Чипсет Intel 945GC (GMCH +  ICH7)
Оперативная память Один канал, один DIMM DDR2 667/533 МГц, non-ECC,
Максимальный объем — до 2 Гбайт
Видео Встроенные в микросхему GMCH видеосредства
Аудио HD Audio Realtek ALC662, 2/4/5.1 каналов
Дисковые подсистемы South Bridge:
1 IDE (два устройства);
2 SATA 3 Gb/s
USB 2.0 Восемь USB 2.0/1.1 (четыре – через кабель)
LAN Realtek 8102E (10/100 Mbit)
Порты
задней панели
Порты PS/2 клавиатуры и мыши,
Один порт LPT,
Один порт COM,
Один порт D-Sub,
Четыре порта USB,
Один порт RJ-45,
Три разъема аудио
Слоты Один слот PCI
Форм-фактор Mini-ITX, размеры платы 170 мм х 170 мм



Особенности архитектуры материнской платы GA-GC330UD,  созданной и выпущенной компанией Gigabyte, приведены  в следующей части  данной статьи.
