На основе двухъядерного процессора Intel Atom 330 и чипсета Intel 945GС Express компания Gigabyte выпустила сверхкомпактную материнскую плату GA-GC330UD
Евгений Рудометов
>> Часть 3
Материнская плата GA-GC330UD создана с применением фирменной технологии Ultra Durable 3. В таких платах используются качественные твердотельные конденсаторы, слои с линиями энергопитания и заземления удвоенной толщины, дроссели с ферритовыми сердечниками, силовые транзисторы с низким сопротивлением канала.
Из важных особенностей конструкции платы GA-GC330UD необходимо отметить интегрированный процессор Intel Atom 330. Такое решение позволило минимизировать размеры и стоимость платы.
Благодаря низкому энергопотреблению, а, следовательно, и низкому теплообразованию процессора Intel Atom 330 для его охлаждения применяются пассивные средства, представляющие собой всего небольшой радиатор.
Возможность отказаться от традиционных массивных средств с использованием большого радиатора и высокоскоростного вентилятора позволило уменьшить габариты, обеспечить бесшумность, снизить стоимость платы.
Для охлаждения основной микросхемы чипсета (GMCH) использован сравнительно небольшой радиатор, снабженный миниатюрным вентилятором. Наличие вентилятора для GMCH и отсутствие его у процессора объясняется разными уровнями теплообразования: 22,2 Вт против 8 Вт.
Для охлаждения ICH7 используется небольшой радиатор без вентилятора. Связано это с тем, что максимальное теплообразование этой микросхемы составляет менее 3,5 Вт.
Оценивая традиционно подсистему памяти, необходимо отметить, что в системе, построенной на основе GA-GC330UD, она представлена только одним модулем DDR2 533/400 МГц объемом до 2 Гбайт. Возможно использование модулей DDR2 667, которые будут функционировать на меньшей частоте.
К сожалению, для GA-GC330UD режим работы памяти может быть только одноканальным.
Видеоподсистема представлена встроенными в чипсет видеосредствами Intel GMA 950. Поддерживается аппаратное декодирование видео для плавного и качественного воспроизведения.
Для упрощения конструкции материнской платы и уменьшения ее стоимости в архитектуре GA-GC330UD не предусмотрено использование внешней видеокарты.
За управление устройствами ввода-вывода отвечает вторая компонента чипсета – микросхема Intel ICH7. Поддерживается два порта интерфейса Serial ATA 3 Гбит/с один порт Parallel ATA (ATA 100/66/33), что позволяет подключить два накопителя SATA и два устройства IDE.

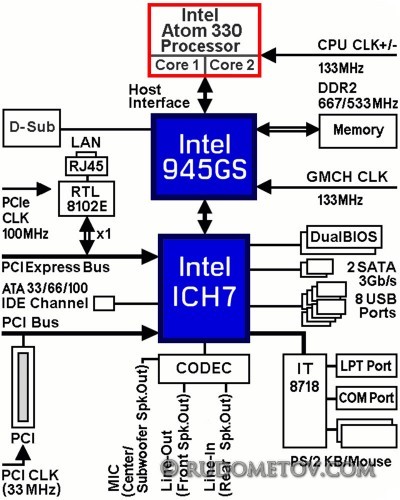

Для компьютерных энтузиастов и подготовленных пользователей на Рис. 5 представлена архитектура материнской платы GA-GC330UD.
Рис. 5. Архитектура GA-GC330UD
Из других особенностей следует отметить аудиоподсистему с реализацией Intel High Definition Audio (до 6 звуковых каналов, HDA-кодек Realtek ALC662), сетевой контроллер (10/100 Mbit), а также до 8 портов USB 2.0.
Энергоснабжение элементов материнской платы GA-GC330UD осуществляется через систему импульсных преобразователей.
Встроенные в архитектуру GA-GC330UD средства мониторинга предоставляют возможность контроля основных параметров.
Из реализованных фирменных средств следует отметить традиционные средства, облегчающие настройку и эксплуатацию компьютера: Virtual Dual BIOS, @BIOS, Q-Flash, Xpress Recovery2, Xpress Install, утилита управления Easy Tune.
В качестве операционной системы могут быть использованы Microsoft Windows XP/Vista.
Скоростные возможности платы GA-GC330UD были оценены в процессе тестирования.
Результаты тестирования материнской платы GA-GC330UD, созданной и выпущенной компанией Gigabyte, приведены в следующей части данной статьи.
