Для рынка настольных компьютеров, ориентированных на работу в Интернете, компания Gigabyte выпустила сверхкомпактную материнскую плату. Ее основой послужили процессор Intel Atom 230 и чипсет Intel 945GС Express
Евгений Рудометов
>> Часть 3
Главной особенностью материнской платы Gigabyte GA-GC230D это использование интегрированного (несъемного) процессора Intel Atom 230. Такая конструкция позволила минимизировать размеры и стоимость платы.
Благодаря низкому энергопотреблению, а следовательно, и низкому теплообразованию процессора Intel Atom для его охлаждения применяется пассивный кулер, представляющий собой небольшой радиатор. Отказ от традиционных для таких плат массивных средств с использованием большого радиатора и высокоскоростного вентилятора позволило уменьшить габариты, обеспечить бесшумность, снизить себестоимость.
Но подобных средств оказалось недостаточно для микросхемы GMCH чипсета Intel 945GC. Для охлаждения данной микросхемы использован сравнительно небольшой радиатор, снабженный миниатюрным вентилятором. Наличие вентилятора для GMCH и отсутствие его у процессора объясняется разными уровнями теплообразования: 22,2 Вт против 4 Вт. Что же касается второй микросхемы чипсета, то для ее охлаждения разработчикам удалось обойтись, как и в случае процессора, только небольшим радиатором без вентилятора (максимальное теплообразование — менее 3,5 Вт).
Оценивая традиционно подсистему памяти, необходимо отметить, что в системе, построенной на основе Gigabyte GA-GC230D, она представлена только одним модулем DDR2 533/400 МГц объемом до 2 Гбайт. Соответственно, режим работы памяти может быть только одноканальным.
Видеоподситема представлена встроенными в чипсет видеосредствами Intel GMA 950. Поддерживается аппаратное декодирование видео для плавного и качественного воспроизведения. Для упрощения конструкции материнской платы и уменьшения ее стоимости в архитектуре Gigabyte GA-GC230D не предусмотрено использование внешней видеокарты.
За управление устройствами ввода-вывода отвечает вторая компонента чипсета, представленная микросхемой Intel ICH7. Поддерживается два порта интерфейса Serial ATA 3 Гбит/с один порт Parallel ATA (ATA 100/66/33), что позволяет подключить два накопителя SATA и два устройства IDE.

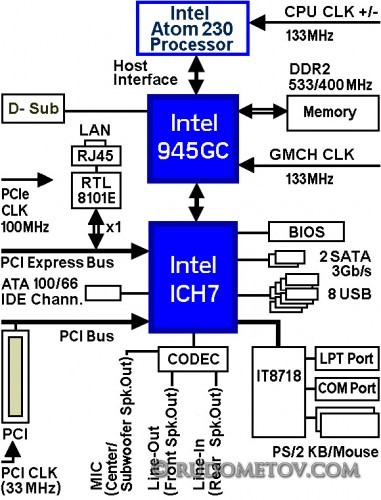

Архитектура материнской платы Gigabyte GA-GC230Dпредставлена на Рис. 4.
Рис. 4. Архитектура Gigabyte GA-GC230D
Из особенностей архитектуры следует отметить аудиоподсистему c реализацией Intel High Definition Audio (до 6 каналов, HDA-кодек Realtek ALC662, сетевой контроллер (10/100 Mbit), а также до 8 портов USB 2.0.
Энергоснабжение элементов материнской платы Gigabyte GA-GC230Dосуществляется через систему импульсных преобразователей. В их составе традиционно используются дроссели с ферритовыми сердечниками, качественные транзисторы и твердотельные конденсаторы.
Встроенные в архитектуру Gigabyte GA-GC230Dсредства мониторинга предоставляют возможность контроля основных параметров.
Из реализованных фирменных средств следует отметить традиционные Virtual Dual BIOS, Q-Flash, Xpress Recovery2, Xpress Install, утилита управления Easy Tune.
В качестве операционной системы рекомендована Microsoft Windows XP.
Результаты тестирования компьютерной системы, созданной на основе материнской платы GA-GC230D, приведены в следующей части данной статьи.
