На основе высокоэффективных, энергоэкономичных элементов компания Gigabyte выпустила сверхкомпактную материнскую плату
Евгений Рудометов
Для платформы неттопов — компьютеров, ориентированных на работу в Интернете, компанией Intel была выпущена сравнительно недорогая, энергоэкономичная модель процессора, получившая наименование 230.
Основные характеристики этой модели представлены в Таблице 1.
Таблица 1. Основные параметры процессора Intel Atom 230
Модель процессора | 230 | |
Технология (литография), нм | 45 | |
Тип ядра | Diamondville | |
Число ядер, шт | 1 | |
Число потоков, шт | 2 (Hyper-Threading Technology) | |
Частота | Ядра, ГГц | 1,6 |
Шины, МГц | 533 | |
Кэш | L1, Кбайт | 56 (32+24) |
L2, Кбайт | 512 | |
Наборы инструкций | SSE, SSE2, SSE3 | |
Режимы энергосбережения | C0, C1 | |
Напряжение питания, В | 0.9 – 1.1625 | |
TDP, Вт | 4 | |
Корпус | FCBGA8, 437 pin, 22×22 мм |
С целью повышения энергоэффективности и уменьшения площади полупроводникового кристалла процессора были упрощены вычислительные цепи, уменьшены объемы кэш-памяти, модифицированы элементы управления процессорной шиной и т. п. Благодаря внедрению всех инноваций достигнута очень низкая рабочая мощность: TDP — 4 Вт. Это позволяет создавать компактные настольные системы.
Для поддержки энергоэкономичного процессора Intel Atom 230 компания Intel предложила чипсет Intel 945GС Express (i945GС).
Этот чипсет имеет встроенное графическое ядро Intel GMA950 c поддержкой аппаратного ускорения видео стандартов высокого разрешения.
Микросхема GMCH поддерживает тактовые частоты 166 и 200 МГц процессорной шины, что обеспечивает скорость передачи данных по этой шине с частотами 533 и 800 МГц (QPB). Максимальный объем памяти DDR2 SDRAM 400/533/667 МГц (non-ECC) — 2 Гбайт. Интегрированные графические средства основаны на архитектуре GMA 950 и работают на внутренней частоте 400 МГц. Имеет встроенные средства аппаратного ускорения видео стандартов HD, включая форматы 720p и 1080i.
Компонента ICH поддерживает традиционные интерфейсы и предусматривает подключение большого числа устройств, максимальное число которых может достигать: 4 SATA HDD (до 300 Мбайт/с), 1 PATA (IDE), 8 USB 2.0 (Hi-Speed, до 480 Мбит/с), 4 PCI Express х1 или 1 PCI Express х4, 6 PCI (32/33) и т. п. Поддерживает 10/100 LAN, LPC, Intel High Definition Audio и т. п. Максимальное значение (TDP) соответствует уровню 29,5 Вт (22,2 Вт — TDP GMCH и 3,3 Вт — TDP ICH7).

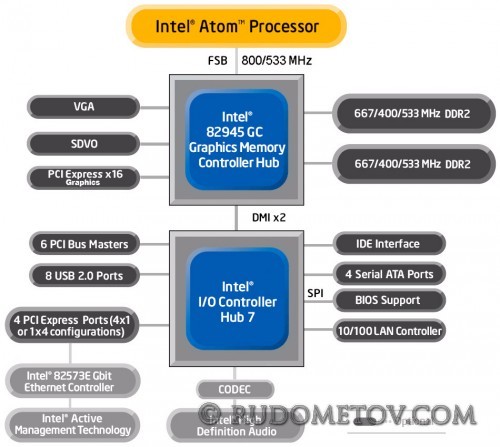

Упрощенная структура настольного компьютера с чипсетом i945GС представлена на Рис. 1.
Рис. 1. Структура настольного компьютера с чипсетом i945GC
На основе данных элементов компания Gigabyte выпустила материнскую плату GA-GC230D.
Основные параметры Gigabyte GA-GC230D приведены в следующей части данной статьи.
>> Часть 2
