Компания Gigabyte на основе чипсета Intel X58 выпустила очередную материнскую плату, относящуюся к изделиям High-End и обладающую широким набором функциональных возможностей
Евгений Рудометов
В настоящее время значительная доля покупок компьютерной продукции совершается в секторе сравнительно недорогих моделей. Однако, несмотря на популярность у потенциальных пользователей изделий секторов Mainstream и Value, компьютерные компании продолжают выпускать модели высшей категории качества — High-End.
Такие модели обладают еще большими возможностями по сравнению со своими предшественниками. Выпуская подобные изделия, производители не только удовлетворяют повышенные требования части пользователей, но и демонстрируют общественности перспективные достижения своих научных, конструкторских и производственных подразделений.
В качестве примера изделий High-End можно привести материнскую плату Gigabyte GA-X58A-UD9 (GA-X58A-UD9), комплект которой приведен на рис. 1.

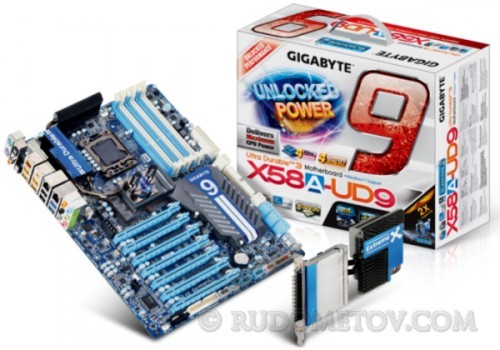

Рис. 1. Комплект материнской платы Gigabyte GA-X58A-UD9
Эта материнская плата ориентирована на поддержку процессоров Intel Core i7, выполненных в стандарте LGA1366. Плата выполнена она на основе топового набора микросхем системной логики — чипсета Intel X58.
Чипсет Intel X58
Комплект чипсета Intel X58 (iX58) является двуххабовым. Он состоит из двух микросхем:
-
Input/Output Hub (IOH),
-
I/O Controller Hub (ICH).
Компонента IOH содержит контроллеры, управляющие:
-
системной шиной,
-
графической подсистемой,
-
средствами связи с микросхемой ввода/вывода ICH.
Контроллер процессорной шины поддерживает шину Quick Path Interconnects (QPI) с пропускной способностью до 6,4 ГТ/с, что обеспечивает до 25,6 Гбайт/с.
Внешние видеосредства подключаются посредством двух графических интерфейсов PCI Express 2.0 x16, с возможностью разбить каждый на два или четыре графических интерфейса.
Контроллер памяти встроен в процессор, поэтому он отсутствует в чипсете iX58.
Связь со второй компонентой, ответственной за управление периферийными устройствами компьютера, осуществляется через шину DMI с пропускной способностью до 2 Гбайт/с.
Второй компонентой чипсета iX58, подключаемой через шину DMI, является микросхема ICH10. Встроенные средства этой микросхемы поддерживают:
-
до 6 портов Serial ATA II (300 Мбайт/с),
-
до 6 PCI Express x1,
-
до 4 PCI (PCI Rev. 2.3, 33 МГц),
-
до 12 портов USB 2.0,
-
LPC (Low Pin Count),
-
Intel High Definition Audio,
-
другие средства, функции и технологии.
В качестве альтернативы ICH10 может использоваться микросхема ICH10 RAID — ICH10R, позволяющая объединять несколько накопителей на жестких магнитных дисках (HDD) в RAID-массивы.
Внешний вид и основные параметры материнской платы GA-X58A-UD9 представлены в следующей части данной статьи.
