Компания Gigabyte на основе чипсета Intel X58 выпустила очередную материнскую плату, относящуюся к изделиям High-End и обладающую широким набором функциональных возможностей
Евгений Рудометов
>> Часть 2
Архитектура и особенности GA-X58A-UD9
В материнской плате Gigabyte GA-X58A-UD9 (GA-X58A-UD9) традиционно реализованы все полагающиеся атрибуты Ultra Durable 3:
-
удвоенная толщина слоев питания и заземления,
-
твердотельные конденсаторы повышенной надежности,
-
транзисторы с пониженным сопротивлением каналов (в VRM),
-
ферритовые дроссели с низкими потерями (в VRM).
Для поддержания оптимальных тепловых режимов основных компонентов применяется комбинированная система охлаждения Hybrid Silent-Pipe 2. Для дополнительного охлаждения возможно использование воды.
Высокая производительность обеспечивается за счет использования мощного процессора. Плата рассчитана на процессоры Intel Core i7 c LGA1366, включая новейшие 6-ядерные модели. Высокопроизводительная работа процессора поддержана высокоскоростными модулями памяти.
В архитектуре материнской платы присутствуют семь слотов стандарта PCI Express x16.
Обеспечена поддержка режимов 4 Way SLI и 4 Way CrossfireX за счёт 2-х микросхем nF200 SLI. Такое решение обеспечивает очень высокую производительность в графике.
За управление устройствами ввода-вывода в материнской плате GA-X58A-UD9 используется микросхема ICH10R. Кроме традиционных интерфейсов PCI, PCI Express, USB и SATA, она поддерживает еще и функции RAID для накопителей SATA.
В дополнение к чипсету используется еще и ряд специализированных микросхем, расширяющих функциональные возможности материнской платы.
Например, с их помощью реализуются функции следующих важных компонентов архитектуры материнской платы:
-
аудио (Realtek ALC889 с отношением сигнал-шум 108дБ),
-
компьютерной сети (две микросхемы Realtek RTL8111E),
-
IDE и SATA2 (GIGABYTE SATA2),
-
SATA3 (Marvell 9128),
-
FireWire (TSB43AB23),
-
eSATA (JMicron JMB362),
-
флоппи-дисковода (iTE IT8720).
В рамках дисковой подсистемы возможна реализация нескольких массивов RAID.
Архитектура GA-X58A-UD9 представлена на рис. 3.

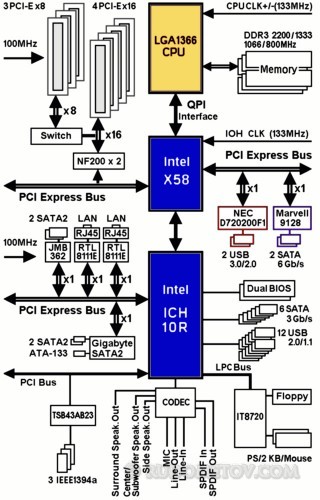

Рис. 3. Архитектура GA-X58A-UD9
Используемые в составе материнской платы контроллер NEC D720200F1 обеспечивает поддержку USB 3.0 с пропускной способностью — до 5 Гбит/с. При этом реализованная функция GIGABYTE 3x USB Power Boost обеспечивает совместимость, энергоэффективность и стабильность USB-соединения, в том числе для устройств, которые отличаются повышенным энергопотреблением.
Тема архитектуры и особенностей материнской платы GA-X58A-UD9 продолжена в следующей части данной статьи.
