Компания Gigabyte на основе чипсета Intel X58 выпустила очередную материнскую плату, относящуюся к изделиям High-End и обладающую широким набором функциональных возможностей
Евгений Рудометов
>> Часть 1
Основные технические параметры GA-X58A-UD9
Внешний вид материнской платы Gigabyte GA-X58A-UD9 (GA-X58A-UD9) представлен на рис. 2.
В Таблице 1 приведены основные характеристики этой платы.

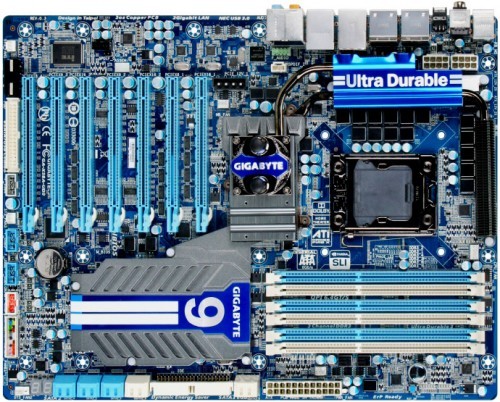

Рис. 2. Материнская плата GA-X58A-UD9
Таблица 1. Основные параметры GA-X58A-UD9
Элементы и подсистемы |
Параметры |
Процессор | Intel Core i7 c LGA1366 |
Чипсет | Intel X58: IOH, ICH10R |
Оперативная память | 3 канала, 6 DIMM DDR3 2200/1333/1066/800 SDRAM, non-ECC, максимальный объем — до 24 Гбайт |
Видео | 4 PCI Express x16, режим x16, 3 PCI Express x16, режим х8, |
Аудио | HD Audio, до 8 каналов |
Дисковые подсистемы | 6 SATA2 c RAID 0/1/10/5, 2 SATA3 c RAID 0/1, 2 SATA2 c RAID 0/1/JBOD, 1 IDE (2 устройства), 1 floppy, 2 eSATA2 c RAID 0/1/JBOD |
USB | 12 USB 2.0/1.1 (6 через планки), 3 USB 3.0/2.0 |
IEEE1394 | 3 IEEE1394a (1 через планку) |
LAN | 2 Gigabit LAN |
Порты задней панели | Порты PS/2 клавиатуры и мыши, Coaxial S/PDIF, Optical S/PDIF, Кнопка очистки CMOS, 2 IEEE1394a, 4 USB 2.0/1.1, 2 USB 3.0/2.0, 3 eSATA/USB 2 RJ45, 6 разъемов аудио |
Слоты | 7 PCI Express x16 |
Форм-фактор и размеры платы |
XL-ATX, 345 мм х 262 мм |
Некоторые подробности архитектуры, структуры и основных компонентов материнской платы GA-X58A-UD9 рассмотрены в следующей части данной статьи.
