В архитектуре материнской платы присутствуют два видеослота PCI Express 2.0 x16 (Рис. 7). Возможно использование еще одного видеослота стандарта PCI Express 2.0 x4. Здесь следует отметить, что слоты спецификации 2.0 обеспечивают удвоенную полосу частот по сравнению с решениями предудущей спецификации. Остается отметить, что наличие нескольких видеослотов (более одного) обеспечивает поддержку режимов SLI/CrossFireX.



GA-EX58-UD4 07

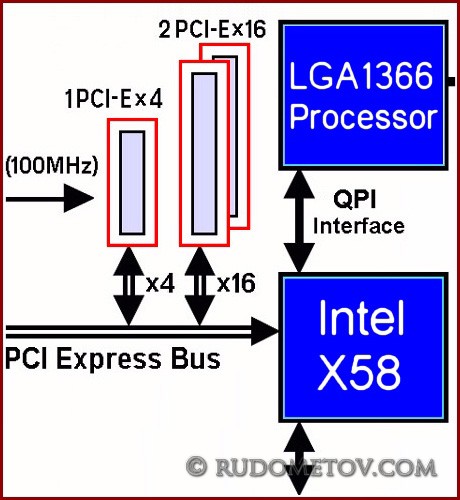

Рис. 7.  Реализация нескольких видеослотов в GA-EX58-UD4



Управление устройствами ввода-вывода в материнской плате GA-EX58-UD4 осуществляет ставшая уже традиционной для топовыых плат  микросхема ICH10R.

Кроме традиционных интерфейсов PCI, PCI Express, USB и SATA, она поддерживает еще и функции RAID для накопителей SATA. Данная микросхема содержит контроллеры шести SATA2 (по 3 Гбайт/с), способные работать в RAID-массиве. Однако конструкторам показалось этого мало, и они дополнили ICH10R микросхемой GIGABYTE SATA2. Она, кроме дополнительных двух портов SATA2 с RAID, предоставляет еще и один порт IDE (два устройства).

В архитектуре Gigabyte GA-EX58-UD4 используются один канал Gigabit (10/100/1000 Mbits/s) LAN, созданный на основе микросхемы Real 8111D.

Для поддержки аудиовозможностей использован качественный аудиокодек ALC888 стандарта High Definition Audio с соотношением «сигнал/шум» 106 дБ.

Энергоснабжение элементов материнской платы Gigabyte GA-EX58-UD4 осуществляется через систему импульсных преобразователей. При этом для процессора предусмотрено 8-канальная схема с двумя полевыми транзисторами на канал, но лишь одним драйвером на два канала, Такая конфигурация означает, что конструкторы фактически использовали 4-канальную схему (Gigabyte называет ее «виртуальной» 8-канальной).

Для повышения экономичности энергопитания используется ехнология Gigabyte DES Advanced. Данная технология подразумевает возможность динамического переключения числа активных фаз в зависимости от загрузки процессора. Кроме того, данная технология позволяет уменьшить уровень теплообразования, что снижает нагрузку на средства охлажденияи даже в режимах разгона.

Для отображения числа активных фаз на плате имеется массив из восьми светодиодных индикаторов, с помощью которого пользователь может отслеживать переключение количества фаз питания процессора в реальном времени.

Питание северного моста чипсета и модулей памяти осуществляется двухканальными преобразователями

Встроенные в архитектуру Gigabyte GA-EX58-UD4 средства мониторинга обеспечивают контроль напряжений, температуры, вращения вентиляторов.

В дополнение к аппаратным средствам в Gigabyte GA-EX58-UD4 реализованы традиционные фирменные разработки:

  • @BIOS,
  • Q-Flash,
  • Virtual Dual BIOS,
  • Download Center,
  • Xpress Install,
  • Xpress Recovery2,
  • EasyTune,
  • Dynamic Energy Saver Advanced,
  • Time Repair,
  • Q-Share.
  • Часть из них используется в режимах overclocking.

Результаты тестирования материнской платы GA-EX58-UD4 приведены  в следующей части  данной статьи.
