Материнская плата GA-EX58-UD4 относится, по сути, к изделиям mainstream топового уровня. Из названия платы (модели UD3 и выше) следует, что в архитектуре платы реализованы технологии Ultra Durable 3 (Рис. 5). Это означает, что для слоев питания и заземления в применены проводники удвоенной толщины. Кроме того, в плате использованы твердотельные конденсаторы повышенной надежности. В добавление к этому в преобразователях питающих напряжений применены еще и транзисторы с пониженным сопротивлением канала, а также ферритовые дроссели с низкими потерями.

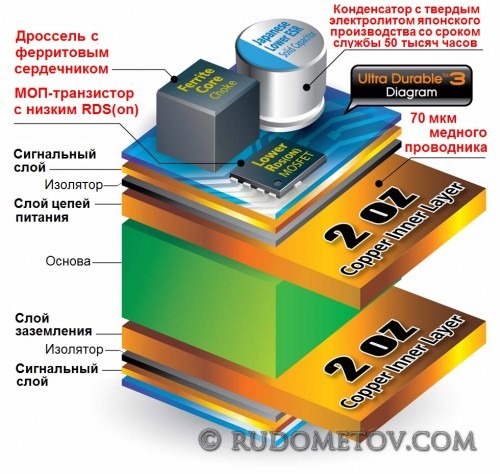

Рис. 5. Компоненты Ultra Durable 3
Все это повышает энергоэффективность источников питания и уменьшает теплообразование, что в частности, снижает нагрузку на средства охлаждения.
Для поддержания оптимальных тепловых режимов основной микросхемы чипсета iX58 и элементов VRM инженеры Gigabyte использовали компактные радиаторы, соединенные тепловыми трубками (технология Silent-Pipe).
Материнская плата, архитектура которой приведена на Рис. 6, осуществляет поддержку высокопроизводительных процессоров Intel Core i7, выпущенных в стандарте подключения LGA1366.
Обеспечению высокой производительности способствует подсистема памяти, рассчитанная на использование модулей памяти DDR3. Соответствующий контроллер встроен не в чипсет, а в процессор Intel Core i7. Варианты модулей зависят от модели процессора. Формально в штатном режиме работы плата поддерживает память DDR3-1333/1066/800. В режиме разгона возможно использование более скоростных моделей памяти.

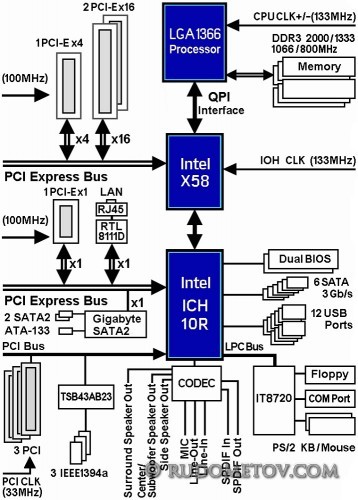

Рис. 6. Архитектура материнской платы GA-EX58-UD4
Рассмотрение особенностей архитектуры материнской платы GA-EX58-UD4 продолжено в следующей части данной статьи.
