ЧИПСЕТЫ
- 112 -
Чипсеты фирмы VIA

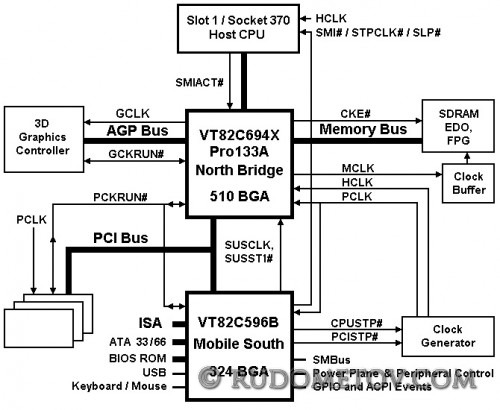

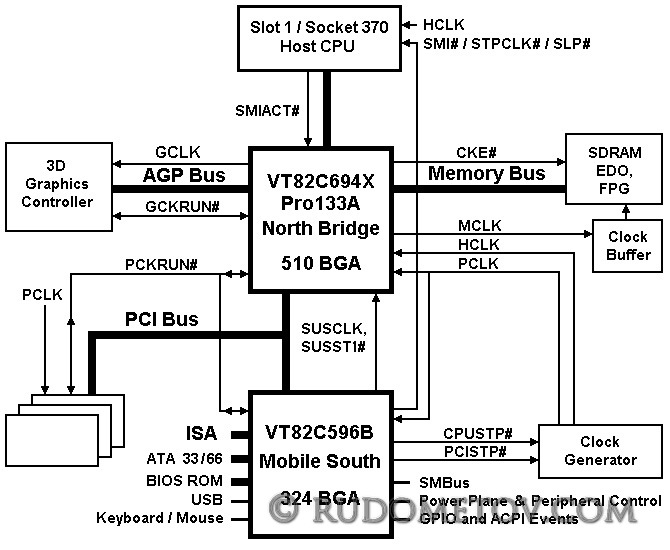

Рис. 1.55. Структура компьютера с чипсетом VIA Apollo Pro133A
Спустя длительное время после начала выпуска этого специализированного набора системной логики фирма VIA Technologies признала факт поддержки чипсетом VIA Apollo Pro133A двухпроцессорных конфигураций. Ранее эта важная характеристика не анонсировалась. После ее объявления ряд фирм выпустили на основе чипсета VIA Apollo Pro133A материнские платы, ориентированные на рынок дешевых серверов начального уровня.
VIA Apollo Pro266
Чипсет VIA Apollo Pro266, объявленный в 2000 г., ориентирован на системы с использованием процессоров Intel Celeron, Pentium II/III, VIA Cyrix III с разъемами Slot 1, Socket 370.
Рассчитан на работу с частотой шины процессора 66, 100 и 133 МГц. Микросхемы чипсета соединены специальной шиной V-Link, разработанной фирмой VIA и обеспечивающей скорость передачи данных 266 Мбайт/с.
Встроенные средства чипсета поддерживают асинхронную шину памяти 64 бит, до 2 Гбайт DDR200/266 (PC1600/2100) SDRAM или PC66/100/133 SDRAM/VCM, AGP 2X/4X, IDE UltraDMA/33/66/100, 6 USB, интерфейс LPC, 6 каналов AC’97, MC’97, ACR (Advanced Communications Riser), 10/100 BaseT Ethernet и Home PNA, ACPI, Hardware Monitoring и т. д.
Интегрированные средства I/O APIC обеспечивают поддержку двухпроцессорных конфигураций. Применение модулей памяти DDR SDRAM, работающих при тактовой частоте шины памяти 133 МГц, обеспечивает скорость передачи данных (Bandwidth) до 2,1 Гбайт/c.
Структура компьютера с чипсетом VIA Apollo Pro266 в двухпроцессорной конфигурации представлена на рис. 1.56.
