Чипсеты фирмы VIA



Основываясь на накопленном опыте разработки и эксплуатации чипсета VIA Apollo Pro, инженеры фирмы VIA разработали более совершенный вариант данного набора, который был назван VIA Apollo Pro Plus.




VIA Apollo Pro

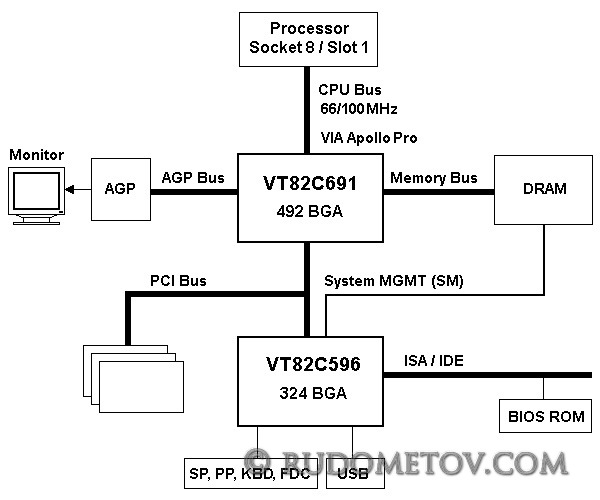

Рис. 1.54. Структура компьютера с чипсетом VIA Apollo Pro


Чипсет VIA Apollo Pro Plus представляет собой усовершенствованный вариант чипсета VIA Apollo Pro с расширенным набором функций управления питанием. Ориентирован на мобильные (mobile) и настольные (desktop) системы с использованием процессоров Intel Pentium II и Celeron с разъемами Slot 1 и Socket 370. Рассчитан на работу с частотой шины процессора 66 и 100 МГц при внутренней частоте 450 МГц и выше. Поддерживает шину памяти 64 бита, контроль четности и ECC, память FP, EDO, SDRAM — до 1 Гбайт, 8 банков памяти при возможности совместного использования различных типов памяти, Pipelined — до 533 Мбайт/с. Кроме того, осуществляется поддержка: UltraDMA/33 и UltraDMA/66, USB 1.0, AGP 1.0 с 1X/2X, до 5 PCI 2.1, ISA, режима SideBand Addressing (SBA), ACPI и т. д.

Чипсет состоит из двух микросхем, выполненных в корпусах стандарта BGA: VT82C693 — North Bridge, VT82C596A — South Bridge (Mobile South).

Кроме комплекта, состоящего из VT82C693 и VT82C596A, возможен вариант чипсета VIA Apollo Pro Plus с использованием вместо VT82C596A микросхемы VT82C686A — South Bridge (Super South), с встроенными средствами поддержки UltraDMA/66, AC’97.



VIA Apollo Pro133/Pro133A

Чипсет VIA Apollo Pro133 ориентирован на системы с использованием процессоров Intel Pentium Pro, Celeron, Pentium II/III с разъемами Socket 8, Slot 1, Socket 370.

Чипсет рассчитан на работу с частотой шины процессора 66, 100 и 133 МГц. Поддерживает асинхронную шину памяти 64 бита, контроль четности и ECC, память FP, EDO, PC133 SDRAM, VCM SDRAM — до 1 Гбайт (с июля 1999 г. — до 1,5 Гбайт, 8 банков), UltraDMA/33 и UltraDMA/66, USB, AGP 1.0 с 1X/2X, до 5 PCI 2.1, ACPI и т. д.

Использование асинхронного (псевдоасинхронного) режима позволило устанавливать частоту шины памяти на 33 МГц больше или меньше частоты шины процессора (FSB).
