Чипсеты фирмы Intel

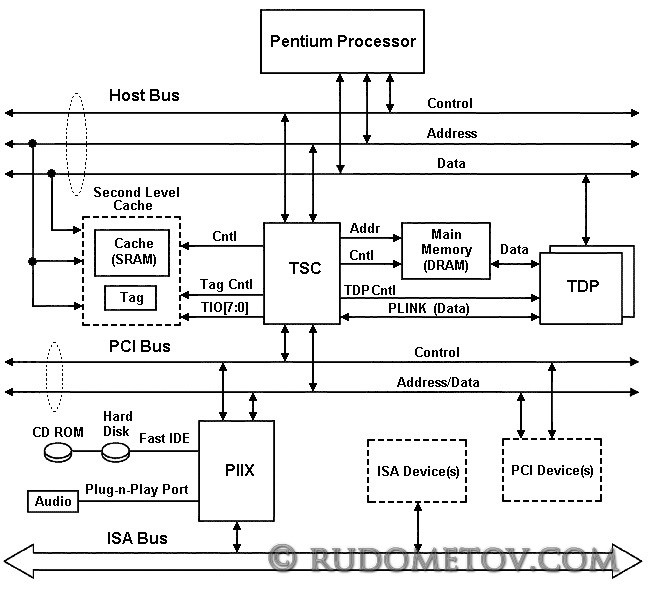

На рис. 1.2 представлена структура компьютера с чипсетом i430FX.



i430FX PCIset

Рис. 1.2. Структура компьютера с чипсетом i430FX



i430VX PCIset

Чипсет i430VX PCIset обладает более совершенной архитектурой по сравнению с i430FX PCIset. Техническое обозначение чипсета: в краткой форме — i430VX. Ориентирован на все 3 В процессоры Pentium и аналогичные элементы частотами шины процессора: 50, 60, 66 МГц.

Интегрированный в чипсет i430VX контроллер памяти поддерживает 64-разрядную шину памяти, EDO/FPM DRAM (FPM — Fast Page Mode, EDO — Extended Data Out), SDRAM (SDRAM — Synchronous DRAM — синхронная динамическая память), циклы 6-2-2-2 при 66 МГц операций чтения для EDO, циклы x-1-1-1 при 66 МГц для SDRAM, оперативную память от 4 до 128 Мбайт с 5 RAS при возможности одновременного использования различных типов памяти, модули памяти с напряжением питания 3 и 5 В и т. д.

Интегрированный контроллер кэш-памяти второго уровня поддерживает 256 и 512 Кбайт Pipelined Burst SRAM и DRAM Cache SRAM, Back-to-Back циклы чтения/записи 3-1-1-1-1-1-1-1, режим Write-Back и т. д.
