Чипсеты фирмы VIA



Чипсет VIA Apollo MVP 4 состоит из двух микросхем в корпусах BGA, соединенных шиной PCI 33 МГц:
  -  VT8501 (BGA 492) — North Bridge,
  -  VT82C686A (BGA 352) — South Bridge.

Следует отметить, что микросхема VT82C686A сравнительно часто использовалась в составе чипсетов фирмы VIA, ориентированных на системы с процессорами Intel Pentium II/III или AMD Athlon.

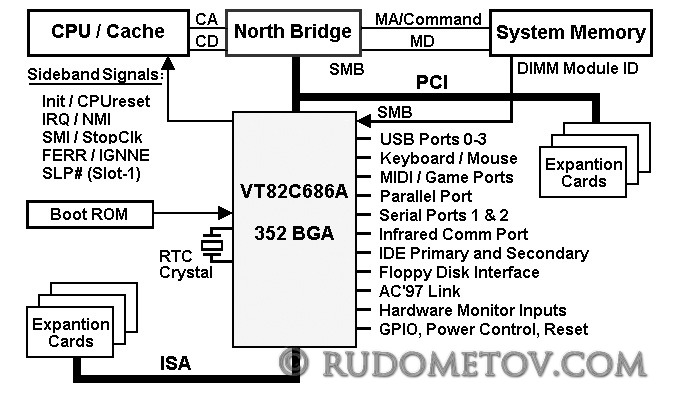

Конфигурация компьютера с использованием микросхемы VT82C686A представлена на рис. 1.52.



 VT82C686A 500x294 «Материнские платы и чипсеты» — 4 е изд. (стр.108)

Рис. 1.52. Конфигурация компьютера с использованием микросхемы VT82C686A

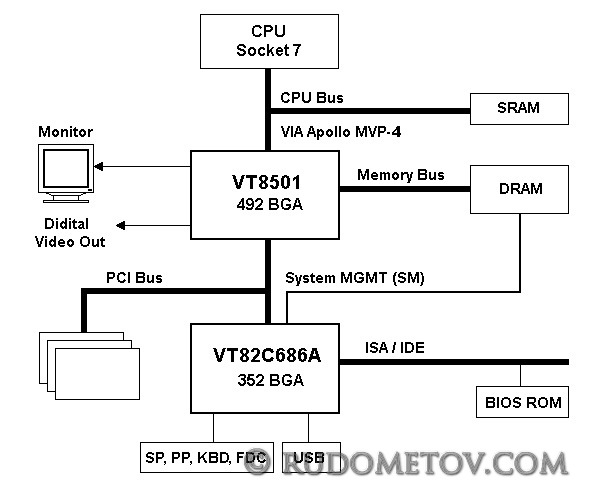

Структура компьютера с чипсетом VIA Apollo MVP 4 представлена на рис. 1.53.



 VIA Apollo MVP 4

Рис. 1.53. Структура компьютера с чипсетом VIA Apollo MVP 4


Сравнительные характеристики чипсетов для Socket 7 приведены в табл. 1.48.
