Компания Gigabyte выпустила материнскую плату GA-870A-UD3, ориентированную на процессоры AMD и созданную на основе чипсета AMD 870
Евгений Рудометов
>> Часть 2
В материнской плате GA-870A-UD3 (Rev. 2.0) традиционно используются проводники удвоенной толщины и твердотельные конденсаторы, а в цепях электропитания — транзисторы с пониженным сопротивлением каналов и ферритовые дроссели с низкими потерями. Все это обеспечивает существенное снижение рабочей температуры компьютера, повышение энергоэффективности и улучшение стабильности работы системы, как в штатных режимах, так и в условиях разгона.
Материнская плата GA-870A-UD3 ориентирована на процессоры AMD линеек Phenom II и Athlon II. Обеспечена поддержка моделей, как начального уровня, так и верхнего. К последним относятся и высокопроизводительные шестиядерные процессоры, например, такие как AMD Phenom II X6 1090T (технология — 45 нм, число ядер — 6, частота — 3,2 ГГц, L3 — 6 Мбайт, L2 — 6 x 512 Кбайт).
В двухканальной подсистеме памяти могут использоваться до четырех модулей памяти DDR3-1866/1333/1066 (1866 МГц — в режимах оверклокинга). Здесь следует напомнить, что контроллеры памяти уже много лет являются атрибутами процессоров AMD, а не микросхем North Bridge, чья структура в результате данного перемещения стала существенно проще.
Кстати, для охлаждения микросхем чипсета AMD 870 применены лишь небольшие радиаторы. Это стало возможным благодаря низкими значениями их теплообразования, что связано не только с технологией их производства, но и с особенностями их внутренней микроархитектуры.
Необходимо отметить, что микросхема North Bridge чипсета AMD 870 согласно его спецификациям предусматривает использование только одного слота видеоадаптера.
Однако в архитектуре материнской платы GA-870A-UD3, как во многих других изделиях этого производителя, присутствуют два видеослота (видеоразъемов) конструктива PCI Express x16. Достигается это за счет использования линий слотов PCI Express x1.
Один из реализованных в GA-870A-UD3 видеослотов рассчитан на режим PCI Express x16, второй — PCI Express x4 (рис. 3).

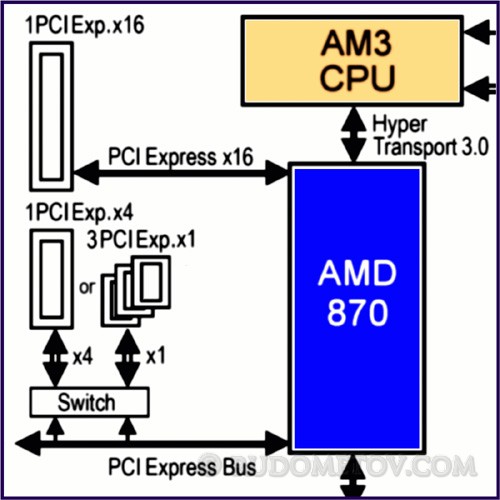

Рис. 3. Реализация двух видеослотов
Наличие двух видеослотов обеспечивает поддержку режима ATi CrossFireX для высокой производительности графической подсистемы.
Остается добавить, что второй видеослот делит четыре линии PCI Express x1 с двумя слотами PCI Express x1. Поэтому использование второй видеокарты в режиме работы PCI Express x4 блокирует работу слотов PCI Express x1.
Из особенностей архитектуры GA-870A-UD3 следует отметить поддержку как традиционных интерфейсов PCI, PCI Express, USB и SATA, так и новых разработок. Часть из них связана с микросхемами чипсета, другая — с дополнительными чипами.
Благодаря компоненте AMD SB850 в материнской плате, кроме традиционных функций, реализовано 6 портов нового интерфейса SATA3 с пропускной способностью 6 Гбит/с и поддержкой RAID 0, 1, 5, 10. А еще этой микросхемой реализована поддержка 12 портов USB 2.0/1.1.
В дополнение к чипсету в составе GA-870A-UD3 используется ряд специализированных микросхем. Например, с их помощью реализуются функции:
- аудио (Realtek ALC892),
- сети (Realtek RTL8111D),
- IDE и SATA 3Gbit/s (GIGABYTE SATA2),
- eSATA 3Gbit/s (JMicron JMB362),
- USB 3.0 (NEC D720200F1),
- FireWire (TSB43AB23).
Используемый в составе GA-870A-UD3 контроллер NEC SuperSpeed USB 3.0 обеспечивает очень высокую пропускной способностью — до 5 Гбит/с. При этом функция GIGABYTE 3x USB Power Boost призвана обеспечить максимальную совместимость, энергоэффективность и стабильность USB-соединения, в том числе для устройств, которые отличает повышенное энергопотребление.
Дополнительные подробности архитектуры материнской платы GA-870A-UD3, созданной и выпущенной компанией Gigabyte, представлены в следующей части данной статьи.
