На основе чипсета AMD 870 компания Gigabyte выпустила очередную материнскую плату, обеспечивающую поддержку процессоров AMD Phenom II / Athlon II стандарта AM3
Евгений Рудометов
Для поддержки популярных процессоров линеек AMD Phenom II / Athlon II, выполненных в стандарте подключения AM3, их разработчик компания — AMD предлагает наборы микросхем системной логики (чипсеты) восьмой серии.
Эта серия чипсетов состоит из следующих моделей:
-
AMD 890FX,
-
AMD 890GX,
-
AMD 880G,
-
AMD 870.
Наиболее функционально насыщенными являются модели AMD 890FX и 890GX, два других представителя восьмой серии наборов микросхем системной логики имеют существенно более простую архитектуру и меньшие возможности.
На основе чипсетов данного семейства соответствующие изделия выпустили все основные производители материнских плат. При этом необходимо отметить, что данные изделия отличаются не только брендами и наименованиями, но и функциональными возможностями. И, конечно, они отличаются своей себестоимостью и отпускной ценой.
В качестве примера материнской платы, созданной на основе младшего представителя наборов восьмой серии — чипсета AMD 870, можно привести модель Gigabyte GA-870A-UD3 (далее — GA-870A-UD3).
Внешний вид материнской платы GA-870A-UD3 представлен на рис. 1.
В таблице 1 приведены основные характеристики этой платы.

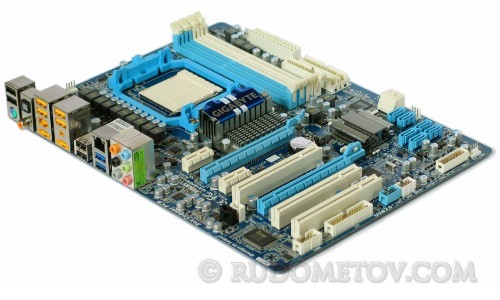

Рис. 1. Материнская плата GA-870A-UD3
Таблица 1. Основные параметры GA-870A-UD3
| Элементы и подсистемы |
Параметры |
| Процессор | AMD Phenom II / Athlon II стандарта AM3 |
| Чипсет | AMD 870 + AMD SB850 |
| Оперативная память | 4 DIMM DDR3 1866 (o.c)/1333/1066, non-ECC, до 16 Гбайт. |
| Аудио | HD Audio, до 8 каналов |
| Дисковые подсистемы | 6 SATA 6Gb/s, 2 SATA 3Gb/s + 2 eSATA 3Gb/s, 1 IDE (два устройства), 1 floppy |
| USB 2.0/3.0 | 12 USB 2.0/1.1 + 2 USB 3.0 |
| IEEE1394 | 3 IEEE1394a |
| LAN | 10/100/1000 Mbit/s |
| Порты задней панели | 1 PS/2 для клавиатуры или мыши, 1 Coaxial S/PDIF Out, 1 Optical S/PDIF Out, 8 USB 2.0/1.1, 2 USB 3.0/2.0, 2 eSATA, 2 IEEE1394a, 1 RJ-45, 6 разъемов аудио |
| Слоты | 1 PCI Express x16 (PCI Exp. X16), 1 PCI Express x16 (PCI Exp. x4), 2 PCI Express x1, 3 PCI |
| Форм-фактор | MicroATX, 305 мм х 230 мм |
Некоторые особенности конструкции и архитектуры материнской платы GA-870A-UD3, созданной и выпущенной компанией Gigabyte, представлены в следующей части данной статьи.
>> Часть 2
