Бюджетное видео восьмой серии (часть 2)


Для недорогих, компактных компьютеров с процессорами AMD компания Gigabyte выпустила материнскую плату с интегрированными видеосредствами. Плата создана на основе чипсета восьмой серии AMD 880G

trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)trans Бюджетное видео восьмой серии (часть 2)

Евгений Рудометов


 >>    Часть 1


Внешний вид материнской платы GA-880GMA-UD2H представлен на рис. 2 и  рис. 3.

В таблице 1 приведены основные  характеристики этой платы.

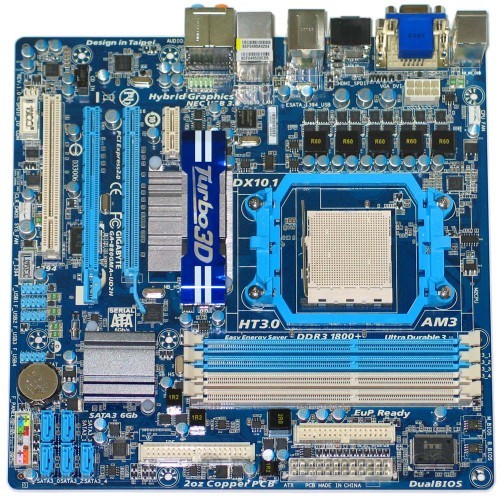

GA-880GMA-UD2H 02

Рис. 2.  Материнская плата GA-880GMA-UD2H

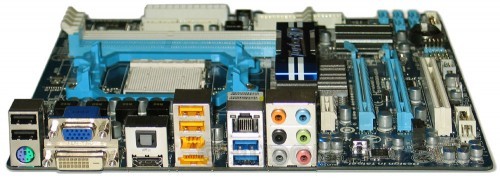

GA-880GMA-UD2H 03

Рис. 3.  Разъемы материнской платы GA-880GMA-UD2H



Таблица 1.  Основные параметры Gigabyte GA-880GMA-UD2H

Элементы и подсистемы Параметры
Процессор AMD Phenom II / Athlon II стандарта AM3
Чипсет North Bridge – AMD 880G
South Bridge – AMD SB850
Оперативная память 4 DIMM DDR3 1800 (o.c)/1333/1066, до 16 Гбайт
Видео Интегрированная графика
Аудио HD Audio, до 8 каналов
Дисковые подсистемы 5 SATA 6Gb/s с SATA RAID 0/1/5/10/JBOD,
1 eSATA 6Gb/s,
1 IDE (два устройства),
1 floppy
USB 2.0/3.0 10 USB 2.0/1.1 (6 через планки),
  2 USB 3.0
IEEE1394 2 IEEE1394a (1 через планку)
LAN 10/100/1000 Mbit/s
Порты задней панели 1 PS/2 для клавиатуры или мыши,
1 D-Sub.
1 DVI-D,
1 HDMI,
1 Optical S/PDIF Out,
1 IEEE1394a,
4 USB 2.0/1.1,
1 eSATA 6Gb/s,
2 USB 3.0/2.0,
1 RJ-45,
6 разъемов аудио
Слоты 1 PCI Express x16 (PCI Exp. X16),
1 PCI Express x16 (PCI Exp. x4),
1 PCI Express 2.0 x1,
1 PCI
Форм-фактор MicroATX, 244 мм х 244 мм



Некоторые подробности архитектуры, структуры и основных компонентов материнской платы GA-880GMA-UD2H рассмотрены  в следующей части  данной статьи.



>>    Часть 3
