Видеокарта на чипе ATI Radeon HD 3850


На основе GPU ATI Radeon HD 3850 компания Gigabyte выпустила  видеокарту GV-RX385256H

Евгений Рудометов

www.rudometov.com

Компания AMD, выпускающая видеочипы ATI Radeon, успешно соревнуется со своим основным конкурентом. Ее изделия отличаются эффективной архитектурой и умеренным уровнем теплообразования. В качестве примера можно привести видеокарту Gigabyte GV-RX385256Н.

GPU ATI Radeon HD 3850

Использованный в видеокарте Gigabyte GV-RX385256Н графический процессор — GPU ATI Radeon HD 3850 принадлежит к семейству чипов RV670. Его основные параметры приведены в Таблице 1.

Таблица 1. Основные параметры GPU RV670

Кодовое имя RV670
Наименование GPU HD 3850 HD 3870
Технология производства, мкм 0,055 0,055
Число транзисторов, млн. 666 666
Унифицированных процессоров (SPU)
(пиксельных процессоров)
320 320
Частота ядра, МГц 670 775
Тип памяти GDDR3 GDDR4
Шина памяти, бит   256 256
Частота памяти, МГц 1660 2250
Объем памяти, Мбайт 256/512 512
Интерфейс PCI Express x16 PCI Express x16

Основой графического ядра RV670 является унифицированная шейдерная архитектура. В ее основе лежит специальный процессор — dispatch-процессор. Он распределяет потоки между 64 суперскалярных потоковых процессора. Каждый из них содержит пять независимых дискретных потоковых модуля обработки, а также модуль ветвлений.

Видео чип содержит 320 шейдерных процессоров в модулях SPU (Streaming Processing Unit), обеспечивающих обработку до 5 инструкций класса Multiply-Add за такт. При этом один из процессоров может обрабатывать более сложные команды (SIN/COS/LOG). Динамика баланса загрузки обеспечивается автоматически встроенным аппаратным планировщиком.

Основным отличием ATI Radeon HD 3850 от старшего варианта RV670, представленного ATI Radeon HD 3870, является использование в материнских картах микросхем памяти GDDR3, а также сниженнным значением частоты работы GPU.

Основные параметры видеокарты

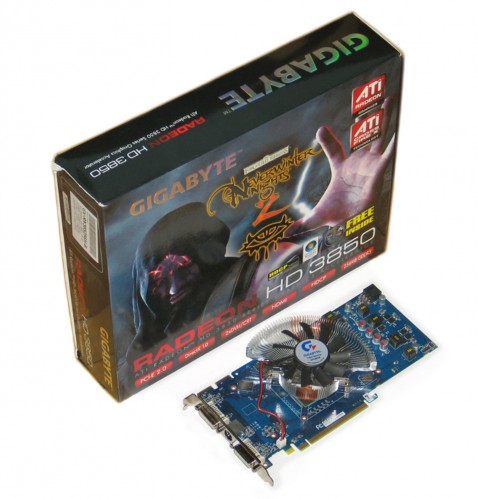

Комплект видеокарты Gigabyte GV-RX385256Н представлен на Рис. 1.

Box GV-RX385256Н

Рис. 1. Комплект видеокарты Gigabyte GV-RX385256Н

В состав комплекта видеокарты входят: упаковочная коробка; видеокарта Gigabyte GV-RX385256Н, созданная на основе видеочипа ATI Radeon HD 3850; кабели и переходники; документация на английском языке: CD-ROM с программным обеспечением.

Основные параметры видеокарты Gigabyte GV-RX385256Н приведены в Таблице 2.

Таблица 2. Основные параметры видеокарты Gigabyte GV-RX385256Н

Элементы и подсистемы Параметры
Графический процессор ATI Radeon HD 3850
Интерфейс подключения PCI Express x16
Объем видеопамяти, Мбайт 256
Ширина шина видеопамяти, бит 256
Тип видеопамяти GDDR3
D-SUB Да
TV-OUT Да
DVI Да (DVI-I)
VIVO Нет
MultiView Да

Минимальные системные требования, необходимые для корректной работы видеокарты, представлены в Таблице 3.

Таблица 3. Минимальные системные требования

Элементы и подсистемы Параметры
Центральный процессор Intel Pentium 4 или AMD Athlon
Интерфейс подключения PCI Express x16
Объем оперативной памяти, Мбайт 512 (1024 или больше – для большей производительности)
Оптический дисковод для установки ПО CD-ROM или DVD-ROM
Операционная система OS Windows Vista, Windows XP с SP2, Windows XP Professional x64 Edition
Блок питания, Вт 400

Видеокарта поддерживает Direct 10.1 и OpenGL 2.0, технологии CrossFireX и AvivoHD. Для организации конфигурации CrossFireX требуются две карты Gigabyte GV-RX385256Н, а также материнская плата с двумя слотами PCI Expess x16. Рекомендуется использовать соответствующий блок питания, шощность которого должна быть удвоенной по сравнению с рекомендованым  значением, приведенным в Таблице 3.

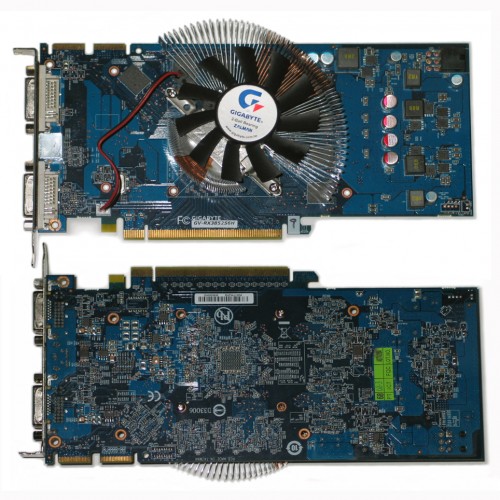

Видеокарта выполнена на многослойной плате. Она снабжена активным кулером, охлаждающем GPU. Внешний вид видеокарты Gigabyte GV-RX385256Н приведен на Рис. 2.

GV RX385256Н 500x500 Видеокарта на чипе ATI Radeon HD 3850

Рис. 2. Внешний вид видеокарты Gigabyte RX385256Н

Производительность видеокарты Gigabyte GV-RX385256Н была оценена в процессе тестирования.

Производительность

Конфигурация системы, используемой в тестировании видеокарты Gigabyte GV-RX385256Н:

  • Материнская плата Intel D975XBX (чипсет i975X),
  • Процессор Intel Core 2 Extreme X6800 (Conroe, Dual Core, 65 нм, 2,93 ГГц, шина — 1066 МГц, L2 — 4 Мбайт),
  • Оперативная память DDR2 667,  два модуля Apacer по 1 Гбайт, два канала,
  • Видеокарта Gigabyte GV-RX385256Н (чип ATI Radeon HD 3850, шина PCI Express x16),
  • Накопитель на жестких магнитных дисках Seagate 7200.10 объемом 750 Гбайт,
  • Операционная система OC Windows 2003 Enterprise Server.

Уровень производительности видеокарты Gigabyte GV-RX385256Н характеризуют численные данные, приведенные в Таблице 4 и на Рис. 3. В качестве объектов сравнения были выбраны видеокарты, выпущенные в предыдущие годы. Эти карты, созданные на основе видеочипов Nvidia GeForce 8600 GTS, ATI Radeon X600 XT, Nvidia GeForce 5900, были рекордсменами производительности в предыдущие годы. Выбор этих карт в качестве эталонных позволяет проследить эволюционное развитие и оценить рост производительности видеосредств.



Таблица 4. Результаты выполнения теста 3DMark05

Видеокарты

Результаты

Gigabyte GV-RX385256Н 17376
Gigabyte GV-NX86S256Н 11721
ATI Radeon X600 XT 2293
Nvidia GeForce 5900 993



Test results

Рис. 3. Результаты выполнения теста 3DMark05

Приведенные данные свидетельствуют о сравнительно высокой производительности видеокарты Gigabyte GV-RX385256Н, созданной на основе ATI Radeon HD 3850. Остается отметить, что видеокарты, созданные на основе старшего варианта RV670 — ATI Radeon HD 3870 характеризуются еще большими уровнями производительности.

Видеокарта GV-RX385256Н была предоставлена московским офисом компании Gigabyte
