Используя опыт разрабработки высокопроизводительных изделий компания Gigabyte выпустила видеокарту Gigabyte GV-RX385256H
Евгений Рудометов
Современные видеочипы по количеству используемых полупроводниковых транзисторов и сложности внутренней архитектуры часто не уступают своим старшим собратьям – центральным процессорам ПК. Это позволяет создавать видеосредства сравнительно высокой производительности. В качестве примера можно привести видеокарту Gigabyte GV-RX385256Н, созданную на основе мощного графического процессора (GPU) — ATI Radeon HD 3850.
GPU видеокарты
Использованный в видеокарте Gigabyte GV-RX385256Н графический процессор — GPU ATI Radeon HD 3850 принадлежит к семейству RV670. Его основные параметры приведены в Таблице 1.
Таблица 1. Основные параметры GPU RV670
| Кодовое имя | RV670 | |
| Наименование GPU | HD 3850 | HD 3870 |
| Технология производства, мкм | 0,055 | 0,055 |
| Число транзисторов, млн. | 666 | 666 |
| Унифицированных процессоров (SPU) (пиксельных процессоров) |
320 | 320 |
| Частота ядра, МГц | 670 | 775 |
| Тип памяти | GDDR3 | GDDR4 |
| Шина памяти, бит | 256 | 256 |
| Частота памяти, МГц | 1660 | 2250 |
| Объем памяти, Мбайт | 256/512 | 512 |
| Интерфейс | PCI Express x16 | PCI Express x16 |
Основа графического ядра RV670 — унифицированная шейдерная архитектура. В ее основе лежит так называемый dispatch-процессор, распределяющий потоки задач на 64 суперскалярных потоковых процессора. Каждый из них содержит пять независимых дискретных потоковых модуля обработки, а также модуль ветвлений. В сумме — 320 шейдерных унифицированных процессора в 5-компонентных модулях SPU (Streaming Processing Unit), обеспечивающие обработку до 5 инструкций класса Multiply-Add за такт. В дополнение к этому один из процессоров может обрабатывать более сложные команды (SIN/COS/LOG). Динамика баланса загрузки вертексными, геометрическими и пиксельными операциями обеспечивается автоматически аппаратным планировщиком.
Основным отличием ATI Radeon HD 3850 от старшего варианта, представленного ATI Radeon HD 3870, является использование микросхем памяти GDDR3 и снижение частоты работы GPU.
Основные параметры и конструкция видеокарты
Комплект видеокарты Gigabyte GV-RX385256Н представлен на Рис. 1.

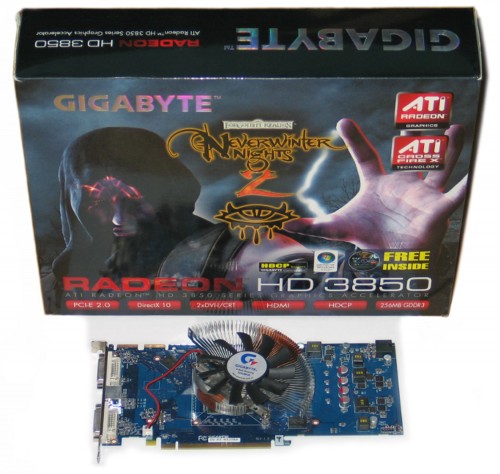

Рис. 1. Комплект видеокарты Gigabyte GV-RX385256Н
В состав комплекта видеокарты входят:
- Упаковочная коробка;
- Видеокарта Gigabyte GV-RX385256Н, созданная на основе видеочипа ATI Radeon HD 3850,
- Кабели и переходники,
- Документация на английском языке,
- CD-ROM с программным обеспечением.
Основные параметры видеокарты Gigabyte GV-RX385256Н приведены в Таблице 2.
Таблица 2. Основные параметры видеокарты Gigabyte GV-RX385256Н
| Элементы и подсистемы | Параметры |
| Графический процессор | ATI Radeon HD 3850 |
| Интерфейс подключения | PCI Express x16 |
| Объем видеопамяти, Мбайт | 256 |
| Ширина шина видеопамяти, бит | 256 |
| Тип видеопамяти | GDDR3 |
| D-SUB | Да |
| TV-OUT | Да |
| DVI | Да (DVI-I) |
| VIVO | Нет |
| MultiView | Да |
Минимальные системные требования, необходимые для корректной работы видеокарты, представлены в Таблице 3.
Таблица 3. Минимальные системные требования
| Элементы и подсистемы | Параметры |
| Центральный процессор | Intel Pentium 4 или AMD Athlon |
| Интерфейс подключения | PCI Express x16 |
| Объем оперативной памяти, Мбайт | 512 (1024 или больше – для большей производительности) |
| Оптический дисковод для установки ПО | CD-ROM или DVD-ROM |
| Операционная система | OS Windows Vista, Windows XP с SP2, Windows XP Professional x64 Edition |
| Блок питания, Вт | 400 |
Видеокарта поддерживает Direct 10.1 и OpenGL 2.0, технологии CrossFireX и AvivoHD. Для организации конфигурации CrossFireX требуются две карты Gigabyte GV-RX385256Н, а также материнская плата с двумя слотами PCI Expess x16, рекомендуется использовать соответствующий блок питания.
Видеокарта выполнена на многослойной плате. Она снабжена активным кулером, охлаждающем GPU. Здесь следует отметить, что компания Gigabyte выпускает два типа видеокарты отличающиеся цветом стеклотекстолита, конструкцией кулера и маркировкой: Gigabyte GV-RX385256Н и Gigabyte GV-RX385256Н-B.
На тестирование был предоставлен инженерный семпл видеокарты Gigabyte GV-RX385256Н, хотя коробка была снабжена маркировкой Gigabyte GV-RX385256Н-B (Рис. 2).

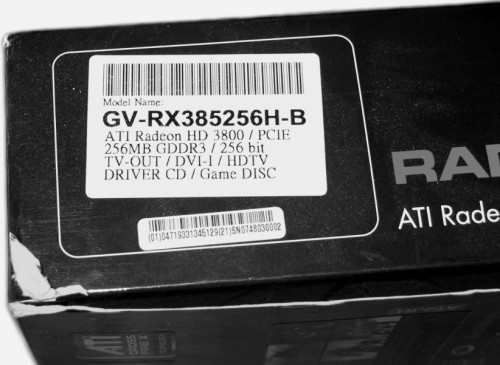

Рис. 2. Маркировка коробки предоставленного семпла
Видеокарта Gigabyte GV-RX385256Н-B приведена на Рис. 3, а подключение внешних устройств — на Рис. 4.

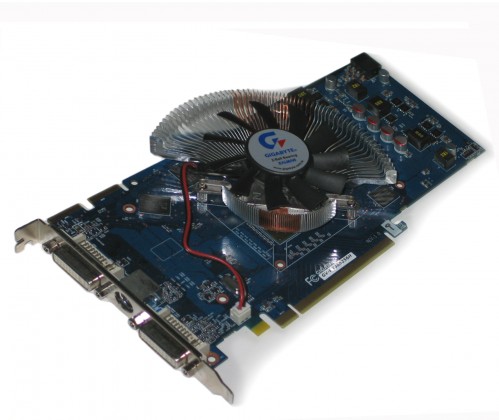

Рис. 3. Внешний вид видеокарты Gigabyte RX385256Н

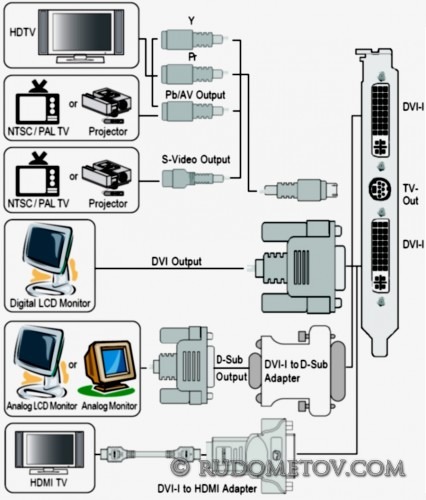

Рис. 4. Подключение внешних устройств к видеокарте Gigabyte GV-RX385256Н
Что же касается производительности указанной видеокарты, то она была оценена в процессе тестирования.
Производительность
Конфигурация системы, используемой в тестировании видеокарты Gigabyte GV-RX385256Н:
- Материнская плата Intel D975XBX (чипсет i975X),
- Процессор Intel Core 2 Extreme X6800 (Conroe, Dual Core, 65 нм, 2,93 ГГц, шина — 1066 МГц, L2 — 4 Мбайт),
- Оперативная память DDR2 667, два модуля Apacer по 1 Гбайт, два канала,
- Видеокарта Gigabyte GV-RX385256Н (чип ATI Radeon HD 3850, шина PCI Express x16),
- Накопитель на жестких магнитных дисках Seagate 7200.10 объемом 750 Гбайт,
- Операционная система OC Windows 2003 Enterprise Server.
Уровень производительности видеокарты Gigabyte GV-RX385256Н характеризуют численные данные, приведенные в Таблице 4, Таблице 5 и на Рис. 5, Рис. 6. В качестве объектов сравнения была выбрана видеокарта, созданная на основе чипов ATI Radeon X600 XT. Эта карта была в лидерах всего несколько лет назад. На примере этой карты можно оценить эволюцию видеосредств, направленную в основном на повышение производительности видеоподсистемы компьютера.
Таблица 4. Результаты выполнения теста 3DMark05
| Видеокарты |
Результаты |
| Gigabyte GV-RX385256Н | 17376 |
| ATI Radeon X600 XT | 2293 |

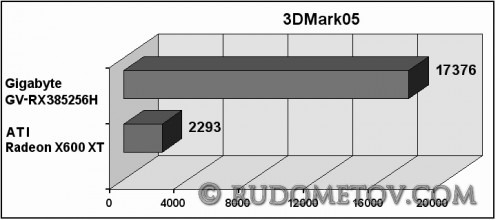

Рис. 5. Результаты выполнения теста 3DMark05
Таблица 5. Результаты выполнения теста 3DMark06
| Видеокарты |
Результаты |
| Gigabyte GV-RX385256Н | 9376 |
| ATI Radeon X600 XT | 560 |

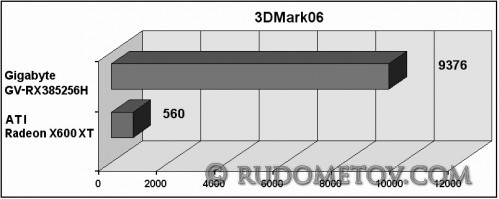

Рис. 6. Результаты выполнения теста 3DMark06
Приведенные данные не нуждаются в комментариях и свидетельствуют о сравнительно высокой производительности видеокарты Gigabyte GV-RX385256Н.
Видеокарта GV-RX385256Н была предоставлена московским офисом компании Gigabyte
