Используя опыт производства изделий второй генерации Intel Core и возможности новейшего техпроцесса, компания Intel выпустила следующее поколение процессоров с кодовым наименованием Ivy Bridge
Евгений Рудометов
>> Часть 1
В дальнейшем в процессе очередного этапа стратегии Tick-Tock компания Intel существенно переработала архитектуру процессорных ядер. В результате для настольных и мобильных систем были выпущены изделия с кодовым именем Sandy Bridge, созданные на основе новой, одноименной микроархитектуры и известные как процессоры Intel Core 2-го поколения (2-й генерации).
Но прогресс не стоит на месте, и компания Intel продолжила совершенствование данной разработки, внедрив согласно объявленным ранее планам стратегии Tick-Tock перспективную полупроводниковую технологию с масштабом 22 нм.
А как известно, каждый переход на очередной техпроцесс, обеспечивает уменьшение размеров полупроводниковых элементов.
Это традиционно сопровождается улучшением их частотных свойств, что позволяет создавать более производительные процессоры.
Кроме того, при сохранении числа транзисторов существенно уменьшается площадь полупроводникового кристалла и снижается себестоимость изготовления процессоров.
А при сохранении той же площади полупроводникового кристалла удается разместить на нем существенно больше транзисторов. Это позволяет конструкторам разрабатывать более сложные микроархитектурные решения и, соответственно, увеличивать возможности процессоров.
Однако, к сожалению, процесс уменьшения масшаба очень трудоемок и весьма затратен. Кроме того, он не может быть бесконечным из-за фундаментальных ограничений. Тем не менее, разработчикам уже ни один десяток лет удавалось успешно обходить препятствия и отодвигать границы невозможного. Очередная попытка была предпринята недавно при разработке очередного процессора, известного как Ivy Bridge.
Решая в очередной раз проблемы уменьшения литографического масшаба, обеспечивающего уменьшение размеров полупроводниковых элементов, инженеры Intel внедрили новую технологию. Она предусматривает использование нового типа транзисторов — 3-D Tri-Gate Transistor — транзисторов с трехмерной структурой затвора.

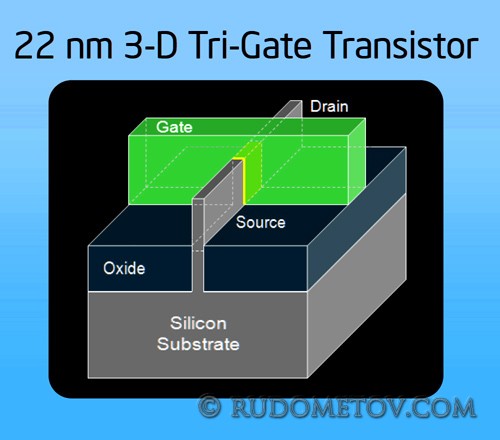

Рис. 2. Структура транзистора с трехмерной структурой затвора
Новая топология транзисторов позволяет повысить плотность их размещения на полупроводниковом кристалле при обеспечении их высоких частотных и энергоэффективных параметров, что позволило в конечном счете расширить возможности процессоров.
Новые транзисторы с трехмерной структурой затвора, созданные на основе технологии 22 нм, способны обеспечить значительный прирост производительности. По оценкам конструкторов Intel производительность возрастает на 37 процентов по сравнению с 32 нм аналогами, созданными по традиционной планарной технологической схеме.
Остается напомнить, что планарной технологической схеме уже несколько десятков лет и дальнейшее ее развитие становится все более сложной и затратной задачей. Новое же решение с использованием транзисторов с трехмерными затворами обеспечивает дальнейший прогресс в совершенствовании технологий и в реализации более совершенных процессорных микроархитектур.
Некоторые подробности новейших процессоров, созданных на основе технологии 22 нм с использованием транзисторов с трехмерной структурой затвора, представлены в следующей части данной статьи.
