Новейшие модели материнских плат Gigabyte созданы с использованием технологии Ultra Durable 5
Евгений Рудометов
>> Часть 1
Увеличение толщины печатных проводников в материнских платах обеспечило улучшение ряда их свойств, например, следующих важных характеристик:
- существенное снижение температуры,
- повышение энергоэффективности,
- улучшение стабильности работы.
Как следствие, это положительно повлияло на работу всей системы компьютера. Особенно благотворно это сказалось при работе комплектующих в жестких условиях оверклокинга (от англ. overclocking — работа компьютерных компонентов на повышенных тактовых частотах).
Действительно, увеличение толщины токопроводящих слоев уменьшило потери на передачу токов высоких уровней, достигающих иногда десятков ампер.
Как известно, передачи по печатным проводникам импульсных сигналов, которые характеризуются большими значениями передаваемого электрического тока, сопровождаются значительными перепадами напряжений из-за конечной проводимости проводников.
Остается добавить, что значительные перепады напряжений негативно сказываются на стабильности работы элементов материнской платы и компьютерных комплектующих.
Кроме того, при таких передачах выделяется немало тепла, которого тем больше, чем выше сопротивление проводников. И чем больше сопротивление проводников, тем больше энергии тратится впустую.
В результате приходится увеличивать число и мощность преобразователей, а также источника питания таких цепей. А это все повышает цену компьютера и стоимость его эксплуатации.

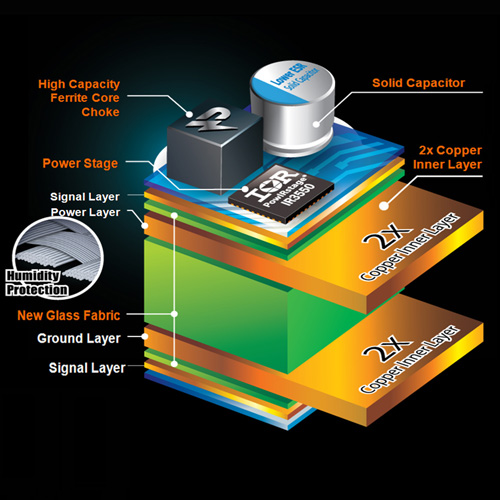

Дополнительное улучшение в материнских платах обеспечивает увеличение и толщины слоя заземления. Это не только улучшает энергопитание, но и позволяет улучшить экранировку высокочастотных цепей, что улучшает электромагнитную совместимость элементов.
В дополнение к перечисленному, удвоенная толщина слоев меди обеспечивает более эффективное охлаждение критических участков материнской платы, в том числе от процессора и расположенных рядом с ним компонентов.
Все это позволяет без нарушения надежности значительно повысить частоту работы элементов, что характерно для режимов разгона.
Еще одним улучшением является совершенствование изоляционного материала, используемого в производстве печатных плат. В результате конструкторы повысили защиту от влажности, что еще больше увеличило устойчивость, надежность и ресурс материнских плат.
Учитывая дальнейшее повышение тактовых частот, что требует адекватного повышения энергопитания, конструкторы усовершенствовали и элементы преобразователей, интегрированных в архитектуру материнских плат.
Все указанные наработки конструкторы Gigabyte воплотили в своих изделиях, присвоив своей разработке очередной порядковый номер Ultra Durable: технология Ultra Durable 5.
О преимуществах и достоинствах Ultra Durable 5 — в следующей части данной статьи.
