Новейшие модели материнских плат Gigabyte созданы с использованием технологии Ultra Durable 5
Евгений Рудометов
Значительная часть технологий, внедряемых производителями материнских плат, направлена на повышение основных параметров выпускаемых ими изделий. К таким изделиям относятся:
-
устойчивость,
-
надежность,
-
ресурс работы.
Одной из таких перспективных разработок является технология Ultra Durable компании Gigabyte.
Со времени первого варианта Ultra Durable в архитектуре и производстве материнских плат произошли большие изменения.
Например, конструкторы отказались от традиционных для тех изделий обычных оксидных конденсаторов. Они заменили их эквивалентными моделями с твердым электролитом, надежность которых достигает 50 000 часов.
А еще конденсаторы с твердым электролитом обладают крайне низкими электрическими потерями. Это улучшает их работу в качестве фильтров.
Кроме того, низкие потери при работе конденсаторов уменьшают их теплообразование, что не только продлевает их ресурс, но и улучшает температурный режим электронных схем и снижает расход энергии.
Остается добавить, что качественные конденсаторы повышают устойчивость и надежность работы электронных схем, в составе которых используются такие элементы.
В дальнейшем конструкторы Gigabyte дополнили качественные конденсаторы с твердым диэлектриком дросселями с ферритовыми сердечниками и специальными мощными транзисторами, которые теперь стали частью локальных источников питания, интегрированных в архитектуру материнских плат.
Необходимо отметить, что ранее в составе схем преобразователей использовались дроссели со стальными сердечниками. Однако с повышением рабочих частот, что связано с использованием современных высокопроизводительных компонентов, традиционные стальные дроссели стали плохо справляться со своими функциями.
Замена их на ферритовые дроссели обеспечила уменьшение потерь энергии и уменьшение электромагнитного излучения. Это упростило разработку компактных вариантов дизайна и увеличило надежность компьютерных систем.
Использование же специальных мощных полевых транзисторов (англ. metal-oxide-semiconductor field effect transistor, MOSFET — МОП, металл-оксид-полупроводник ), обладающих низким сопротивлением в открытом состоянии (Low RDS(on)), дополнительно уменьшила потери. Использование таких транзисторов в цепях питания позволяет повысить уровень энергосбережения, уменьшить требования к системам охлаждения транзисторов, уменьшить локальные нагревы материнской платы.

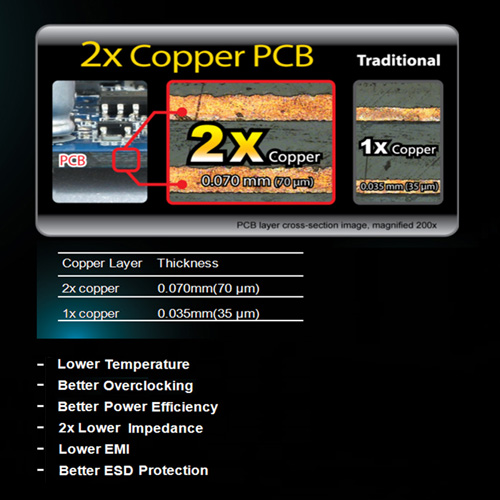

В дальнейшем модификации подверглась и сама топология печатной платы. В частности, конструкторы удвоили толщину слоя меди в слоях питания и заземления.
О улучшении характеристик материнских плат благодаря удвоению толщины слоя меди в проводниках питания и заземления — в следующей части данной статьи.
>> Часть 2
