Основы разгона (часть 8)


Увеличить производительность можно не только за счет модернизации системы, но и за счет использования форсированных режимов, характеризующихся повышенными частотами для компьютерных компонентов

trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)trans Основы разгона (часть 8)

Евгений Рудометов,
Виктор   Рудометов


 >>    Часть 7


Анализируя перечисленный комплекс проблем, необходимо отметить, что высокие частоты, на которых работают элементы и подсистемы, требуют от конструкторов материнских плат разработки специального дизайна. Кроме обеспечения устойчивой работы и высоких уровней производительности, разработчики дизайна матернских плат, предоставляющих возможности разгона (оверклокинга), должны учитывать еще и повышенные уровни энергопотребления элементов и, соответственно, их теплообразования.

Первая проблема обычно решается установкой мощных VRM (Voltage Regulator Module — модуль регулятора напряжения), представленных многофазными решениями, предусматривающими динамическое изменение числа активных фаз (по сути, каналов) в зависимости от вычислительной нагрузки.

Здесь следует напомнить, что мощные источники питания в режимах пониженной нагрузки характеризуются крайне низким кпд (кпд — коэффициент полезного действия).

А вот маломощные варианты, имеющие более высокую энергоэффективность в режимах пониженной нагрузки, как следует из теории и практики, не справляются в моменты пиковой нагрузки, когда от источника энергопитания требуется большая мощность. Особенно сильно это проявляется в режимах разгона (оверклокинга), требующих для работы “разогнанных” элементов повышенных уровней энергопитания.

Эффективным решением данных проблем являются многоканальные системы энергопитания. В результате при высокой нагрузке задействована вся мощь источника питания, а при уменьшении нагрузки уменьшается и число каналов, сохраняя высокий кпд.

У производителей материнских плат такие (многоканальные) решения гордо именуются технологиями.

Дополненные соответствующими программными средствами такие решения снижают и общее энергопотребление.

Здесь уместно отметить, что маркетинговые службы компаний, занимающихся разработкой и производством материнских плат, обычно обращают внимание потенциальных пользователей на экономии электрической энергии, подчеркивая постепенную окупаемость, а также экологичность многоканальных решений.

Вряд ли эти аргументы могут стать доминирующими для поклонников высокопроизводительных и сравнительно недешевых компьютерных систем.

Много важнее то, что многоканальная система обеспечивает за счет подключения дополнительных каналов значительную электрическую мощность в режимах повышенной нагрузки, характерной при оверклокинге.

Не последнюю роль играет и то, что высокая энергоэффективность многоканального преобразователя энергопитания позволяет снизить общее теплообразование. А это в свою очередь снижает нагрузку на средства охлаждения, что способствует уменьшению акустического шума.

Что же касается второй проблемы, связанной с высокими уровнями теплообразования компонентов материнских плат, особенно в режимах разгона, то она решается с помощью применения специально спроектированных систем охлаждения. В их конструкции часто используются различные радиаторы часто замысловатой конструкции, тепловые трубки и даже элементы водяного охлаждения.



Overclocking 08

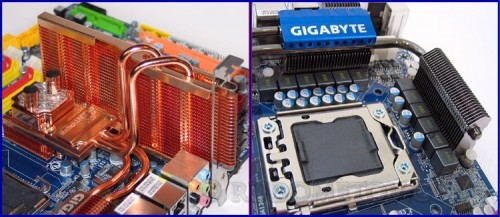

Рис. 8.  Примеры реализации средств охлаждения элементов материнских плат



Кроме того, ряд производителей материнских плат вводят в свои изделия различные средства, повышающие функциональные возможности своих изделий.

Одними из таких нововведений являются различные версии динамического разгона. Некоторые из них  обеспечивают  автоматическое изменение тактовых частот в зависимости от изменения вычислительной нагрузки. Такие средства обеспечивают рост тактовых частот при увеличении нагрузки и уменьшение — при ее снижении, что улучшает тепловые режимы эксплуатации комплектующих.

А еще ряд производителей рекламируют фирменные средства автоматического и поуавтоматического разгона.



О средствах автоматического и полуавтоматического разгона —  в заключительной части  данной статьи.



>>    Часть 9
