Основы разгона (часть 7)


Увеличить производительность можно не только за счет модернизации системы, но и за счет использования форсированных режимов, характеризующихся повышенными частотами для компьютерных компонентов

trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)trans Основы разгона (часть 7)

Евгений Рудометов,
Виктор   Рудометов


 >>    Часть 6


Как было отмечено выше, аппаратную поддержку данных возможностей осуществляют специально спроектированные электронные цепи, задающие частотные режимы основных подсистем.

Для целей гибкого управления производительностью конструкторы создают различные варианты, позволяющие изменять коэффициенты, задающие соотношение частот шин процессора, памяти и, возможно, видеоадаптера.

Изменение частотных режимов осуществляется с помощью встроенных в архитектуру материнских плат специальных средств.

Например, к их числу относятся чипы PLL (Phase-Locked Loop), реализующие в своем составе управляемые током или напряжением генераторы (VCO — Voltage Controlled Oscillator), которые осуществляют постоянное отслеживание фазы входного сигнала. Такие генераторы используются для управления частотой.

Остается добавить, что на материнской плате PLL используется для формирования нескольких частот, определяющих работу всех элементов материнской платы, а также всех основных подсистем.

Один из примеров реализации и использования PLL, используемый в ряде материнских плат, приведен на рис. 6 и рис. 7.



Overclocking 06

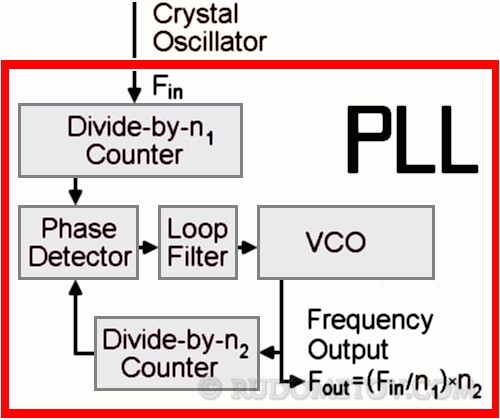

Рис. 6.  Вариант реализации схемы чипа PLL



Overclocking 07

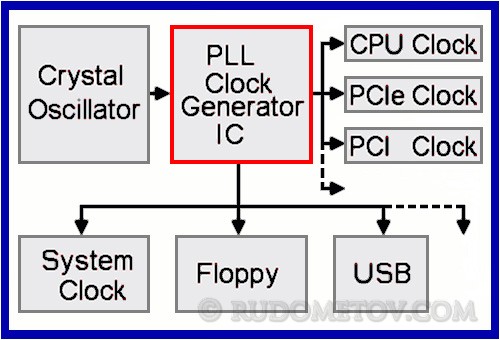

Рис. 7.  Вариант схемы с чипом PLL



Электронные цепи с аппаратно-программным изменением частот, подаваемых на основные подсистемы компьютера, обеспечивают широкие возможности для управления производительностью и энергопотреблением.

Изменяемые по частоте тактовые сигналы подаются на компоненту чипсета, выполняющую функции North Bridge, через которую осуществляется управление скоростными параметрами процессора, а также других компонентов, подключаемых посредством материнской платы.

Остается отметить, что в некоторых случаях используются дополнительно еще и специализированные чипы, расширяющие возможности цепей управления. Как следствие, расширяются и функциональные возможности материнских плат, а через них — и созданных на их основе компьютерных систем.



В следующей части  данной статьи — некоторые особенности дизайна материнских плат, связанные с реализацией режимов разгона (оверклокинга).



>>    Часть 8
