Увеличить производительность можно не только за счет модернизации системы, но и за счет использования форсированных режимов, характеризующихся повышенными частотами для компьютерных компонентов
Евгений Рудометов,
Виктор Рудометов
>> Часть 5
Итак, в настоящее время практически все производители материнских плат обеспечивают в своих изделиях поддержку тех или иных возможностей управления производительностью компьютерных подсистем путем изменения их рабочих частот, в частности, поддержку различных режимов разгона (оверклокинга).
Выбирая оптимальную материнскую плату по критерию наличия функций разгона, необходимо оценивать ряд особенностей, обеспечивающих реализацию данных специфических режимов.
Кстати, современные качественные материнские платы, выпущенные производителями верхнего уровня, позволяют оперировать частотами всех основных подситем, к которым относятся:
-
процессор,
-
модули оперативной памяти,
-
видеоадаптер.
В лучших моделях установка частотных режимов для основных подсистем обычно осуществляется независимо друг от друга.
Подобное можно сказать и об устанавливаемых уровнях напряжения питания.
Все это повышает гибкость настройки и позволяет оптимизировать работу каждой из подсистем индивидуальным подбором соответствующих параметров. Это предоставляет возможность достичь максимальных уровней производительности для выбранных наборов комплектующих.
Изменение частоты и напряжений обычно может осуществляться как с помощью соответствующих переключателей и перемычек в материнских платах предыдущих поколений, так и программно — в BIOS Setup современных моделях материнских плат.
В последнем случае не требуется даже открывать системный блок настольного (десктопного) компьютера. Все операции по разгону и контролю над установленными параметрами осуществляются в соответствующих пунктах меню BIOS Setup (рис. 5).

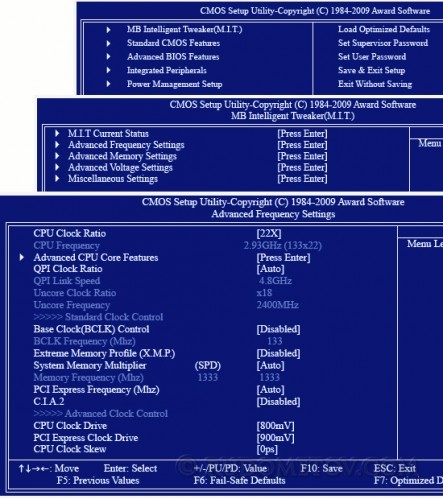

Рис. 5. Пример меню BIOS Setup материнской платы
Аппаратную поддержку данных возможностей осуществляют специально спроектированные электронные цепи, задающие частотные режимы основных подсистем.
Для целей гибкого управления производительностью конструкторы создают различные варианты, позволяющие изменять коэффициенты, задающие соотношение частот шин процессора, памяти и, возможно, видеоадаптера.
Изменение частотных режимов осуществляется с помощью встроенных в архитектуру материнских плат специальных средств.
Например, к их числу относятся чипы PLL (Phase-Locked Loop), реализующие в своем составе управляемые током или напряжением генераторы (VCO — Voltage Controlled Oscillator), которые осуществляют постоянное отслеживание фазы входного сигнала. Такие генераторы используются для управления частотой.
Остается добавить, что на материнской плате PLL используется для формирования нескольких частот, определяющих работу всех элементов материнской платы, а также всех основных подсистем.
Пример схемы PLL приведен в следующей части данной статьи.
