Евгений Рудометов


 >>    Часть 2


Чипсет

Для поддержки своего энергоэкономичного процессора Intel Atom N270 компания Intel выпустила соответствующий чипсет Intel 945GSE Express (i945GSE).

Этот чипсет был ранее известен под кодовым названием Calistoga. Он является, по сути, упрощенным вариантом известного набора i945G, созданного за несколько лет до этого для настольных систем.

Указанный мобильный чипсет, как и его прототип, имеет встроенное графическое ядро Intel GMA950 c поддержкой аппаратного ускорения видео стандартов высокого разрешения. Однако по сравнению с i945G он отличается существенно более низким энергопотреблением.

Состоит чипсет i945GSE традиционно из двух микросхем: Graphics Memory Controller Hub и I/O Controller Hub.

Компонента Graphics Memory Controller Hub (GMCH), представленная микросхемой 82945GSE (QG82945GSE, 998 µFC-BGA, 27 x 27 mm), управляет основными традиционными подсистемами через соответствующие интерфейсы: процессора (FSB), оперативной памяти (System Memory Interface), графических средств (Graphics Interface) и второй компоненты чипсета через (Direct Media Interface).

Микросхема GMCH поддерживает тактовые частоты 133 и 166 МГц процессорной шины Front Side Bus (FSB), что обеспечивает скорость передачи данных по этой шине с частотами 533 и 667 МГц (QPB).

GMCH имеет одноканальный встроенный контроллер памяти DDR2 SDRAM 400/533 МГц (non-ECC). Оперативная память может быть представлена как модулями SODIMM, так и микросхемами памяти на материнской плате, а также их комбинацией. Максимальный объем — 2 Гбайт. Максимальная полоса частот — 4,2 Гбайт/с.

Интегрированные графические средства основаны на архитектуре GMA 950 и работают на частотах 166 МГц (Render Clock) и 200 МГц (Display Clock). Имеет встроенные средства аппаратного ускорения видео стандартов HD, включая форматы 720p и 1080i.

Вторая компонента I/O Controller Hub седьмой версии (ICH7-M) создана специально для мобильных систем. Она представлена микросхемой 82801GBM (NH82801GBM, 652 µ-BGA, 31 x 31 mm). Поддерживает традиционные интерфейсы и предусматривает подключение большого числа устройств, максимальное число которых может достигать: 2 SATA HDD (до 150 Мбайт/с), 1 PATA (IDE), 8 USB 2.0 (Hi-Speed, до 480 Мбит/с), 4 PCI Express х1 или 1 PCI Express х4, 6 PCI (32/33) и т. п. Поддерживает 10/100 LAN, LPC, Intel High Definition Audio и т. п.

Чипсет отличается очень низким энергопотреблением. Максимальное значение (TDP) соответствует уровню 9,3 Вт (6 Вт — TDP GMCH и 3,3 Вт — TDP ICH7-M).

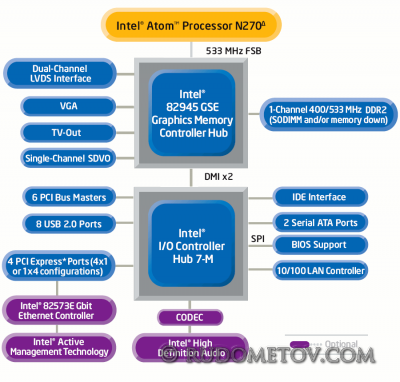

Структура мобильного компьютера с чипсетом i945GSE представлена на Рис. 2.



MSI Wind 02

Рис. 2.  Структура мобильного компьютера с чипсетом i945GSE



В следующей части  данной статьи описан нетбук MSI Wind U100-005RU, созданный на основе описанных энергоэкономичных процессора и чепсета.
