Чипсеты фирмы Intel
Чипсет i845 состоит из микросхем: 82845 Memory Controller Hub (MCH, 593 pin FC-BGA), 82801BA I/O Controller Hub 2 (ICH2, 360 pin EBGA). Совместно с ними используется микросхема Firmware Hub (FWH).
Информационные потоки чипсета i845 приведены в табл. 1.25.
Структура компьютера с чипсетом i845 Chipset в конфигурации с SDR и DDR SDRAM приведена на рис. 1.31.
Таблица 1.25. Информационные потоки чипсета i845
Интерфейс | Тактовая частота, МГц | Передач данных за такт | Разрядность шины, байт | Полоса пропускания, Мбайт/с |
FSB | 100 | 4 | 8 | 3200 |
SDR SDRAM | 133 | 1 | 8 | 1067 |
DDR SDRAM | 100/133 | 2 | 8 | 1600/2100 |
AGP 2.0 2X/4X | 66/66 | 2/4 | 4 | 533/1067 |
Hub interface | 66 | 4 | 1 | 266 |
PCI 2.2 | 33 | 1 | 4 | 133 |

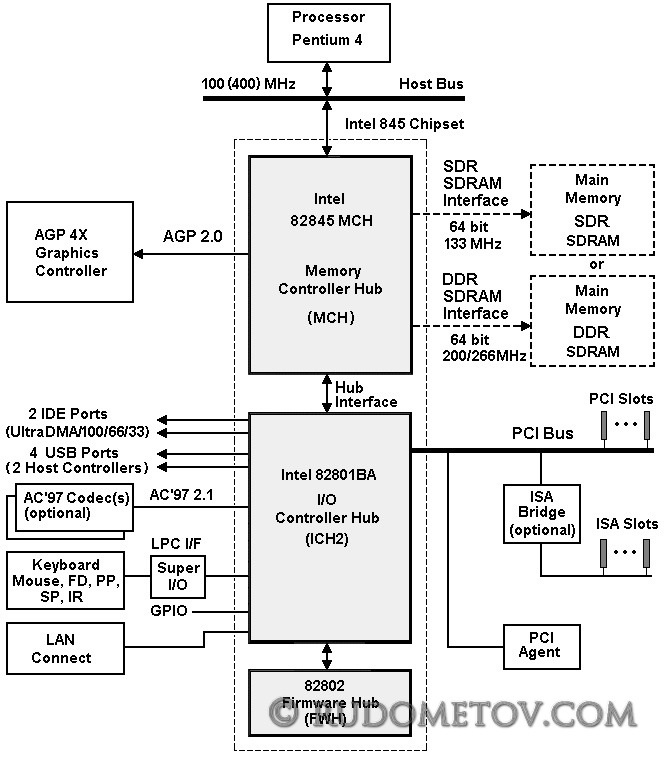

Рис. 1.31. Структура компьютера с чипсетом i845 Chipset в конфигурации с SDR и DDR SDRAM
