Чипсеты фирмы Intel
Средствами контроллера памяти осуществляется автоматическая настройка и управление модулями оперативной памяти в обеих конфигурациях с учетом температуры (Thermal management).
На рис. 1.30 представлены состав и сигналы управления микросхемы 82845 Memory Controller Hub (MCH) для систем с DDR SDRAM.

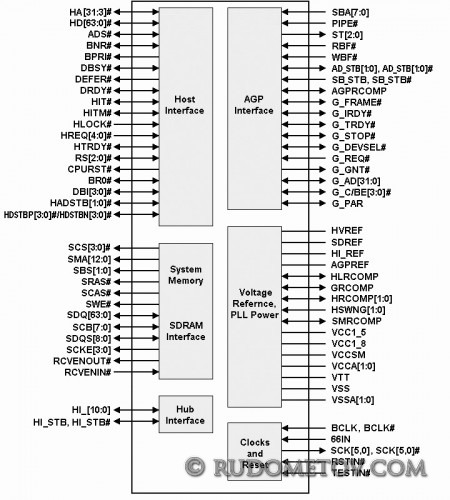

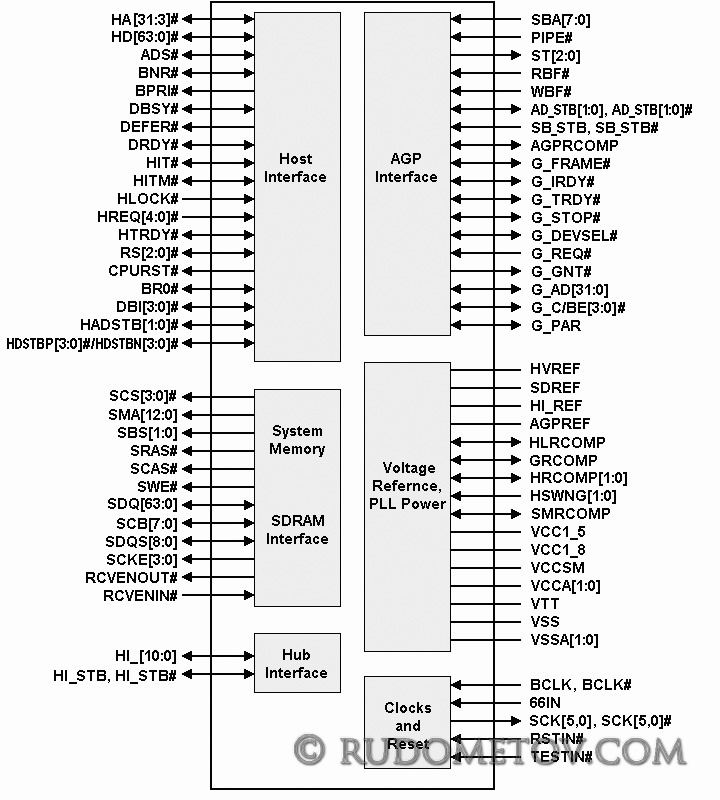

Рис. 1.30. Состав и сигналы управления микросхемы 82845 Memory Controller Hub (MCH) для компьютерных систем с DDR SDRAM
Встроенный контроллер графики поддерживает: одно устройство AGP с поддержкой режимов AGP 2.0, включая 1X/2X/4X для передачи данных, а также протокол 2X/4X Fast Write; уровни сигналов только 1,5 В для AGP; очередь AGP глубиной 32 и другие функции и технологии.
Управление периферийными устройствами осуществляет хаб ввода-вывода (I/O) — I/O Controller Hub 2 (ICH2).
В состав хаба ICH2 входят следующие контроллеры: MCH, 2 UltraDMA/33/66/100 IDE (4 устройства IDE, чтение до 100 Мбайт/с, запись до 89 Мбайт/с), 2 USB (4 порта), I/O APIC, SMBus, интерфейса с FWH (поддержка FWH Flash BIOS), LPC (LPC — Low Pin Count позволяет подключать устройства ISA и X-Bus, такие как Super I/O, контроллеры клавиатуры, дисковода для гибких дисков, параллельного, последовательного портов), AC’97 2.1 (до 6 каналов аудио), PCI 2.2 (до 6 устройств PCI), LAN (c Intel 82562EH — 1 Мбит/с HomePNA, Intel 82562ET — 10/100 Мбит/с Ethernet), System и Power Management.
