Чипсеты фирмы Intel



Разработан и выпущен более совершенный вариант чипсета i810, получивший наименование i810E. Этот вариант имеет ряд дополнительных возможностей. В первую очередь стоит отметить поддержку системной шины 133 МГц, которая используется современными высокопроизводительными процессорами фирмы Intel. Такие высокопроизводительные процессоры имеют специальную маркировку. К ним относятся процессоры Pentium III с индексом B (ядро Katmai, частота шины 133 МГц) и EB (ядро Coppermine, частота шины 133 МГц).

Функциональные возможности чипсетов  i810  и  i810E  определяются наборами микросхем, входящих в их состав.  При этом чипсеты i810 и i810E отличаются только используемыми микросхемами Graphics and Memory Controller Hub. Однако возможны и комплекты с использованием разных хабов, отвечающих за ввод-вывод — I/O Controller Hub, например, ICH и ICH0.

Базовый комплект чипсета i810E состоит из трех микросхем: 82810E Graphics and Memory Controller Hub (GMCH) (рис. 1.18), 82801 Integrated I/O Controller Hub (ICH), 82802 Firmware Hub (FWH).



82810E GMCH

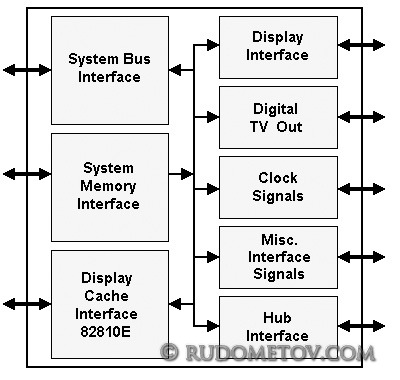

Рис. 1.18. Состав микросхемы 82810E (GMCH)


Как еще более мощный вариант чипсета i810E можно рассматривать комплект, в котором совместно с 82810E Graphics and Memory Controller Hub в качестве хаба, отвечающего за ввод-вывод, используется микросхема 82801BA I/O Controller Hub (ICH2). Данная микросхема, применяемая в составе более мощных чипсетов, например таких, как i820E, i815E, i850, обладает высокой производительностью и широкими функциональными возможностями, превышающими возможности 82801AB (ICH0) и 82801AA (ICH).

В состав ICH2 входят следующие контроллеры: интерфейса с MCH, двухканального UltraDMA/100 IDE (4 устройства IDE, чтение до 100 Мбайт/с, запись до 89 Мбайт/с), 2 USB (всего 4 порта), I/O APIC, SMBus, интерфейса с FWH, LPC (позволяет подключать устройства ISA и X-Bus, такие, как Super I/O, контроллеры клавиатуры, floppy, параллельного, последовательного портов), AC’97 2.1 (до 6 каналов аудио), PCI 2.2 (до 6 устройств PCI), LAN (c Intel 82562EH — 1 Мбит/с HomePNA, Intel 82562ET — 10/100 Мбит/с Ethernet), System и Power Management.
