Чипсеты фирмы Intel



i810 Chipset

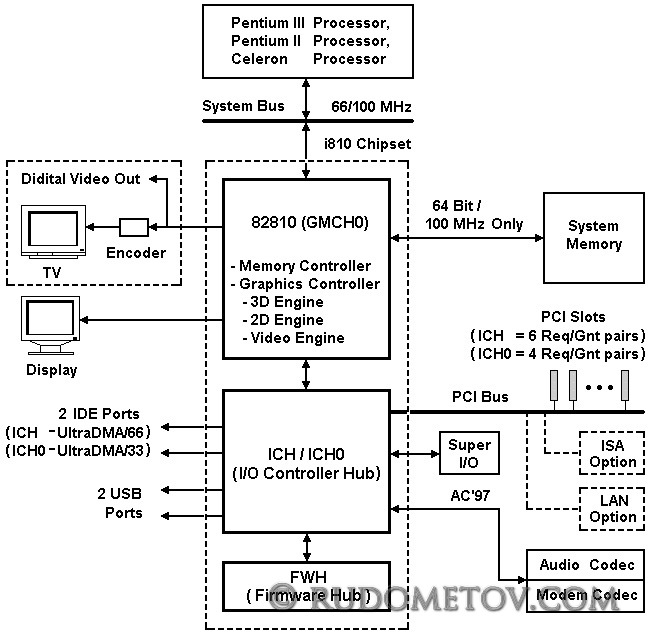

Рис. 1.15. Структура компьютера с чипсетом i810 Chipset


Для систем различной стоимости выпущены разные варианты комплектации чипсета i810 (табл. 1.7), отличающиеся версиями используемых хабов GMCH, ICH и FWH:  i810-L, i810,  i810-DC100.


Таблица 1.7.  Модификации чипсета Intel 810 Chipset

Параметры I810-DC100 i810 i810-L
Graphics and Memory 82810-DC100 82810 82810
Controller Hub Integrated I/O Controller Hub 82801AA 82801AA 82801AB
Firmware Hub 82802 82802 82802
Дисплейный кэш 4 Мбайт
PCI-устройства 6 6 4
IDE UltraDMA/66/33 UltraDMA/66/33 UltraDMA/33

Чипсет i810-DC100 — самый мощный вариант, основанный на использовании микросхем: 82810-DC100 Graphics and Memory Controller Hub (GMCH) и 82801AA Integrated I/O Controller Hub (ICH) (рис. 1.16). Этот вариант чипсета i810 предусматривает поддержку до 6 устройств PCI, жестких дисков с UltraDMA/33, UltraDMA/66 и работу с дисплейным кэшем 4 Мбайт 32 бит 100 МГц SDRAM, обеспечивающим высокую скорость вывода 2D/3D-изображений.
