ЧИПСЕТЫ
- 34 -
Чипсеты фирмы Intel

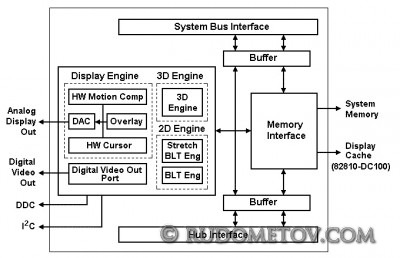

Рис. 1.16. Структура контроллера графики и системной памяти (GMCH)
Параметры чипсета i810 совпадают с i810-DC100 за исключением дисплейного кэша, отсутствующего у данного варианта, основанного на микросхеме 82810.
Системы, созданные на основе чипсета i810-L с упрощенным хабом ICH0, представленным микросхемой 82801AB Integrated I/O Controller Hub (ICH0), не имеют дисплейного кэша, поддерживают до 4 устройств PCI и жесткие диски с UltraDMA/33. В отличие от более мощных вариантов i810 Chipset — i810-DC100 (рис. 1.17) и i810, этот чипсет не поддерживает UltraDMA/66.

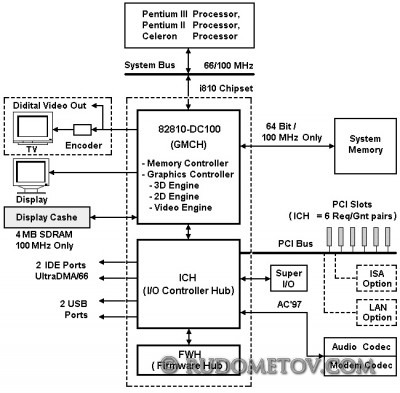

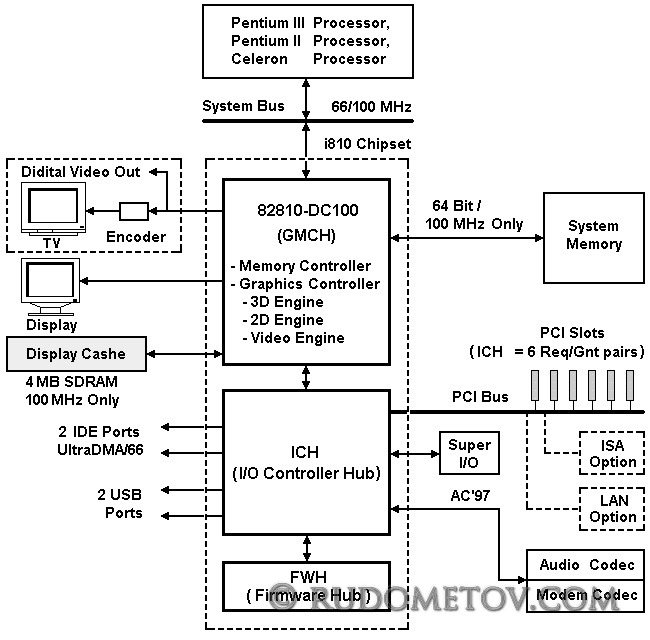

Рис. 1.17. Структура компьютера с чипсетом i810-DC100
