Чипсеты фирмы Intel

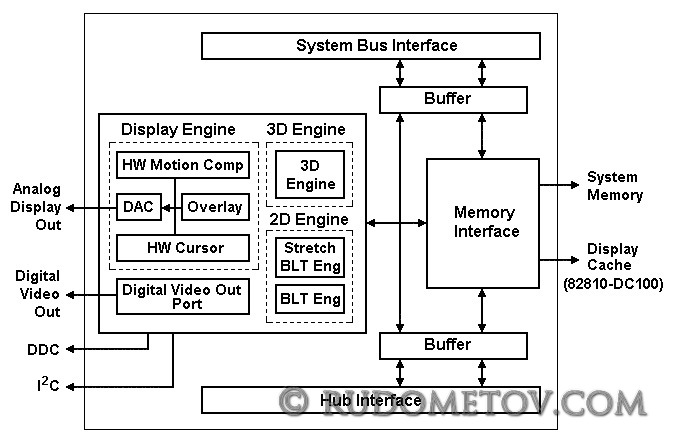

Чипсет i850 является продолжением линии специализированных наборов микросхем системной логики фирмы Intel, родоначальником которой послужил i810 (i810 Chipset).
Встроенный интерфейс работы с памятью (DRAM interface) поддерживает два канала памяти технологии Direct Rambus, ориентированных на использование соответствующих модулей RIMM, для которых передача данных осуществляется на удвоенной частоте. Могут использоваться три типа модулей: PC600 RIMM с тактовой частотой 300 МГц, PC700 RIMM — 350 МГц, PC800 RIMM — 400 МГц
При использовании модулей PC800 RIMM скорость передачи данных достигает 1,6 Гбайт/с для каждого канала. Это позволяет при использовании двухканальной структуры подсистемы памяти чипсета i850 достичь 3,2 Гбайт/с. Ранее такая скорость передачи данных была доступна только в относительно дорогих системах с чипсетом i840 (i840 Chipset), который был специально разработан для высокопроизводительных мультипроцессорных систем на базе процессоров Pentium III и Pentium III Xeon. Но преимущества двухканальной структуры в системах на основе i840 не могли быть реализованы из-за относительно низкой пропускной способности шины процессора Pentium III и Pentium III Xeon.
Максимальный объем памяти DRDRAM, представленной соответствующими модулями RIMM, в системах, созданных на основе i850, может достигать величины 1 Гбайт при использовании микросхем емкостью 128 Мбит и 2 Гбайт — при емкости 256 Мбит.
Встроенный в чипсет интерфейс AGP обеспечивает работу одного устройства AGP с поддержкой режимов 1X/2X/4X (1,5 В), SBA и Fast Writes.
Информационные потоки чипсета i850 приведены в табл. 1.18.
Таблица 1.18. Информационные потоки чипсета i850
| Интерфейс | Тактовая частота, МГц | Передач данных за такт | Разрядность шины, байт | Полоса пропускания, Мбайт/с |
| FSB | 100 | 4 | 8 | 3200 |
| RDRAM на 1 канал | 300/400 | 2 | 2 | 1200/1600 |
| AGP 2.0 2X/4X | 66/66 | 2/4 | 4 | 533/1066 |
| Hub interface | 66 | 4 | 1 | 266 |
| PCI 2.2 | 33 | 1 | 4 | 133 |
Управление периферийными устройствами осуществляет хаб ввода-вывода — I/O Controller Hub (ICH2), прошедший апробацию в составе ранее выпущенных чипсетов i820E и i815E. В состав хаба ICH2 входят следующие контроллеры: интерфейса с MCH, двухканального UltraDMA/100 IDE (4 устройства IDE, чтение до 100 Мбайт/с, запись до 89 Мбайт/с), 2 USB (всего 4 порта), I/O APIC, SMBus, интерфейса с FWH, LPC (позволяет подключать устройства ISA и X-Bus, такие как Super I/O, контроллеры клавиатуры, гибкого дисковода, параллельного, последовательного портов), AC’97 2.1 (до 6 каналов аудио), PCI 2.2 (до 6 устройств PCI), LAN (c Intel 82562EH — 1 Мбит/с HomePNA, Intel 82562ET — 10/100 Мбит/с Ethernet), System и Power Management.
Базовый вариант чипсета i850 состоит из трех микросхем: 82850 Memory Controller Hub (MCH) в конструктиве 615 OLGA (13×35 мм), 82801BA I/O Controller Hub (ICH2), 82802 Firmware Hub (FWH).
На рис. 1.28 представлена структура компьютера с чипсетом i850 Chipset.
