Чипсеты фирмы Intel
Чипсет i820E Chipset (i820E) является улучшенной модификацией чипсета i820. Ориентирован, как и его прототип, на процессоры с частотой шины процессора Host Bus (FSB) 100 и 133 МГц.
Все преимущества i820E по сравнению с i820 связаны с использованием более совершенного варианта хаба ввода/вывода — I/O Controller Hub2 (ICH2).
В состав ICH2 входят следующие контроллеры: контроллер интерфейса с MCH, двухканального UltraDMA/100 IDE (4 устройства IDE, чтение до 100 Мбайт/с, запись до 89 Мбайт/с), 2 USB (всего 4 порта), I/O APIC, SMBus, интерфейса с FWH, LPC (позволяет подключать устройства ISA и X-Bus, такие, как Super I/O, контроллеры клавиатуры, гибкого дисковода, параллельного, последовательного портов), AC’97 2.1 (до 6 каналов аудио), PCI 2.2 (до 6 устройств PCI), LAN (c Intel 82562EH — 1 Мбит/с HomePNA, Intel 82562ET — 10/100 Мбит/с Ethernet), System и Power Management.
Базовый вариант чипсета i820E включает: 82820 Memory Controller Hub (MCH), 82801BA I/O Controller Hub (ICH2). Еще одной микросхемой является 82802 Firmware Hub (FWH).

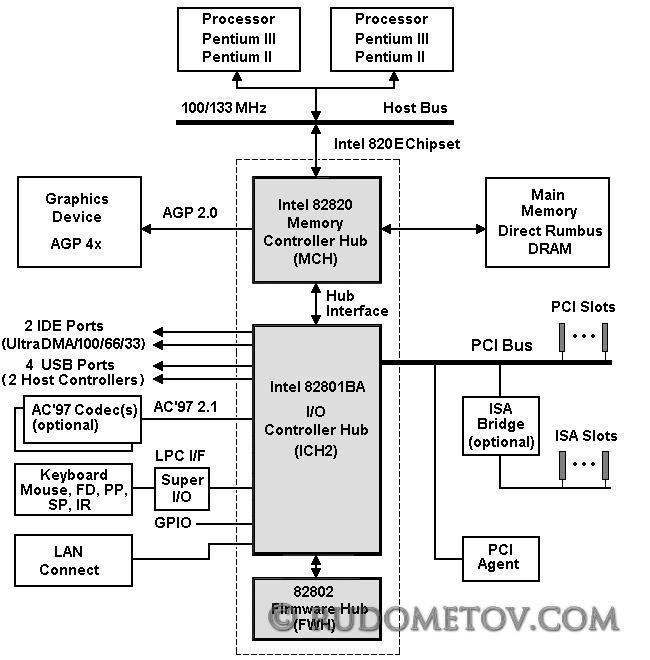

На рис. 1.27 представлена структура компьютера с чипсетом i820E Chipset.
Рис. 1.27. Структура компьютера с чипсетом i820E Chipset
